उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001-2015
मॉडल संख्या: नली
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 किलो
मूल्य: $20--$29/pcs
पैकेजिंग विवरण: स्पंज रैप या प्लास्टिक बैग के अंदर, प्लाईवुड केस बाहर की तरह,
प्रसव के समय: 15 कार्यदिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5ton प्रति माह
श्रेणी: |
जीआर 2 |
बहरी घेरा: |
ओडी25.4 मिमी |
आवेदन पत्र: |
औद्योगिक, रासायनिक |
सामग्री: |
GR1.GR2 |
मानक: |
एएसटीएम बी338 |
लंबाई: |
अधिकतम 12000 मिमी |
बहरी घेरा: |
19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm आदि |
दीवार की मोटाई:: |
0.5-3.0 मिमी |
टाइप: |
वेल्डेड / निर्बाध |
श्रेणी: |
जीआर 2 |
बहरी घेरा: |
ओडी25.4 मिमी |
आवेदन पत्र: |
औद्योगिक, रासायनिक |
सामग्री: |
GR1.GR2 |
मानक: |
एएसटीएम बी338 |
लंबाई: |
अधिकतम 12000 मिमी |
बहरी घेरा: |
19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm आदि |
दीवार की मोटाई:: |
0.5-3.0 मिमी |
टाइप: |
वेल्डेड / निर्बाध |

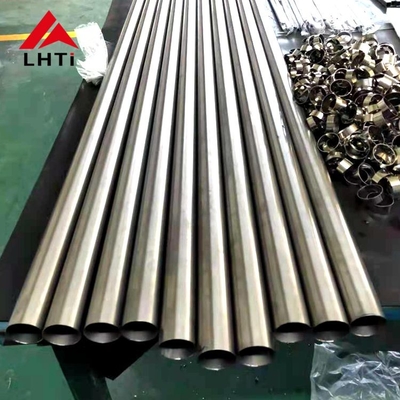

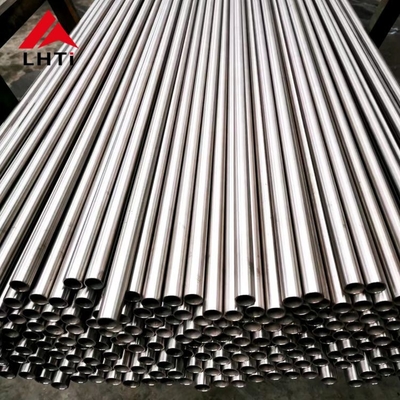

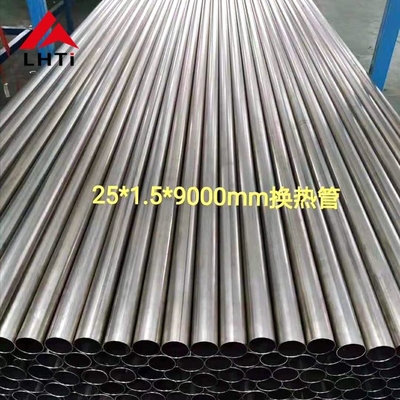

हीट एक्सचेंजर के लिए OD25.4mm OD32mm ASTM B338 टाइटेनियम ट्यूब
1. टाइटेनियम ट्यूब तकनीकी आवश्यकताएँ
| श्रेणी | एन(%) | सी(%) | एच(%) | फ़े (%) | हे (%) | ती | अन्य, अधिकतम |
| 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | बाली | 0.4 |
| 2 | 0.03 | 0.08 | 0.015 | ≤0.30 | 0.25 | बाली | 0.4 |
| श्रेणी | तन्य शक्ति (मिनट) | यील्ड स्ट्रेंथ (0.2% ऑफ़सेट)) | बढ़ाव (%) | ||||
| केएसआई | एमपीए | मिनट | मैक्स | ||||
| केएसआईओ | एमपीए | केएसआईओ | एमपीए | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | 24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | 20 |
| प्रोडक्ट का नाम | हीट एक्सचेंजर ट्यूब टाइटेनियम ट्यूब/पाइप |
| सामग्री | टाइटेनियम (जीआर 2) |
| प्रमाणपत्र | ISO9001:2015, टीयूवी, EN10204.3.1 |
| मानक | एएसटीएम बी338 |
| आकार |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm या ग्राहक की आवश्यकता के अनुसार। |
| टेकनीक | लुढ़का |
| दर्जा | एनील्ड (एम) |
| टाइप |
हीट एक्सचेंजर के लिए निर्बाध टाइटेनियम ट्यूब,ऑटोमोबाइल के लिए टाइटेनियम निकास ट्यूब, टाइटेनियम कॉइल ट्यूब वेल्डेड टाइटेनियम ट्यूब, |
| आवेदन पत्र |
1) बिजली और रासायनिक संयंत्र 2) मोटर वाहन घटक 3)खेल 4)समुद्री जंग |
| सतह |
एसिड अचार बनाना, सीएनसी खराद सतह। |
2. हीट एक्सचेंजर ट्यूब आवेदन
3. टाइटेनियम मिश्र धातु पाइप विनिर्देश:
| वस्तु | मूल्य | वस्तु | मूल्य |
| उत्पत्ति का स्थान | चीन | प्रसंस्करण सेवा | झुकने, वेल्डिंग, डिकॉयलिंग, कटिंग, पंचिंग |
| ब्रांड का नाम | पाइटाइटन्स | प्रोडक्ट का नाम | टाइटेनियम ट्यूब |
| सामग्री | टाइटेनियम जीआर 1/2/3/4/5/9/18/21/22 | प्रमाण पत्र | IS09001; डीएनवी; पीईडी |
| बाहरी व्यास | 5 मिमी-270 मिमी | रंग | टाइटेनियम मूल रंग |
| लंबाई | <13000mm | प्रसंस्करण | ठंड में कमी |
| मानक | एएसटीएम बी337/एएसटीएमबी338 | MOQ | 10 किलो |
| आवेदन पत्र | औद्योगिक | विशेषता | उच्च शक्ति कम घनत्व टाइटेनियम |
| तकनीक | निर्बाध | पैकेट | लकड़ी का केस |
| दीवार की मोटाई | 0.4-7 मिमी | आउट व्यास | 3-108 मिमी |
4.टाइटेनियम ट्यूब उत्पादन प्रक्रिया
5. कार्यशाला में विवरण चित्र
|
सामग्री श्रेणी |
दर्जा | प्रसंस्करण | ओडी (मिमी) | दीवार मोटाई (मिमी) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
जीआर1 जीआर2 Gr7 Gr12 |
annealed (एम) |
ठंडी स्थिति में लपेटा गया | 10-15 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - |
| 15-20 | - | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 20-30 | - | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 30-40 | - | - | - | - | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 40-50 | - | - | - | - | मैं | मैं | मैं | मैं | - | - | - | ||||
| 50-60 | - | - | - | - | - | मैं | मैं | मैं | मैं | मैं | - | - | |||
| 60-80 | - | - | - | - | - | - | मैं | मैं | मैं | मैं | मैं | मैं | |||
| वेल्डेड | 16 | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | - | ||
| 19 | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | |||
| 25,27 | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | |||
| 31,32,33 | - | - | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| 38 | - | - | - | - | - | मैं | मैं | मैं | - | - | - | - | |||
| 50 | - | - | - | - | - | - | मैं | मैं | - | - | - | - | |||
| 63 | - | - | - | - | - | - | मैं | मैं | - | - | - | - | |||
| वेल्डेड-रोल्ड | 6-10 | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | ||
| 10-15 | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | |||
| 15-20 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| 20-25 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| 25-30 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| नोट: "○" उन विशिष्टताओं को इंगित करता है जिनका उत्पादन किया जा सकता है | |||||||||||||||
एएसटीएम बी338 टाइटेनियम ट्यूब
उपयोग किया गया:हीट एक्सचेंजर, कंडेनसर और विभिन्न दबाव वाहिकाओं
दीवार की मोटाई: 0.5 मिमी से 4.5 मिमी
लंबाई: 3000 मिमी / 6000 मिमी और अधिक से 9000 मिमी
बाहरी व्यास: 10 मिमी से 114 मिमी
दीवार मोटाई सहिष्णुता: +/- 10%
लंबाई सहिष्णुता: +3.2 मिमी
6. ASME SB388 टेस्ट नीचे के रूप में
हम टीआई सीमलेस और वेल्डेड ट्यूबों के लिए निम्नलिखित परीक्षण प्रदान करते हैं:
| रासायनिक संरचना | दृश्य निरीक्षण | अल्ट्रासोनिक परीक्षण | वर्तमान परीक्षण |
| चपटा परीक्षण | चपटा परीक्षण | वायवीय परीक्षण | हीड्रास्टाटिक परीक्षण |
| लचीला | पैदावार | कठोरता | बढ़ाव |
7. टाइटेनियम मिश्र धातु ट्यूब आपूर्तिकर्ता से संपर्क करने के लिए स्वतंत्र महसूस करें
