उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001-2015
मॉडल संख्या: नली
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 किलो
मूल्य: $20--$29/pcs
पैकेजिंग विवरण: स्पंज रैप या प्लास्टिक बैग के अंदर, प्लाईवुड केस बाहर की तरह,
प्रसव के समय: 15 कार्यदिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5ton प्रति माह
श्रेणी: |
जीआर 2 |
बहरी घेरा: |
ओडी25.4 मिमी |
आवेदन पत्र: |
औद्योगिक, रासायनिक |
सामग्री: |
GR1.GR2 |
मानक: |
एएसटीएम बी338 |
लंबाई: |
अधिकतम 12000 मिमी |
बहरी घेरा: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm आदि |
दीवार की मोटाई:: |
0.5-3.0 मिमी |
टाइप: |
वेल्डेड / निर्बाध |
श्रेणी: |
जीआर 2 |
बहरी घेरा: |
ओडी25.4 मिमी |
आवेदन पत्र: |
औद्योगिक, रासायनिक |
सामग्री: |
GR1.GR2 |
मानक: |
एएसटीएम बी338 |
लंबाई: |
अधिकतम 12000 मिमी |
बहरी घेरा: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm आदि |
दीवार की मोटाई:: |
0.5-3.0 मिमी |
टाइप: |
वेल्डेड / निर्बाध |

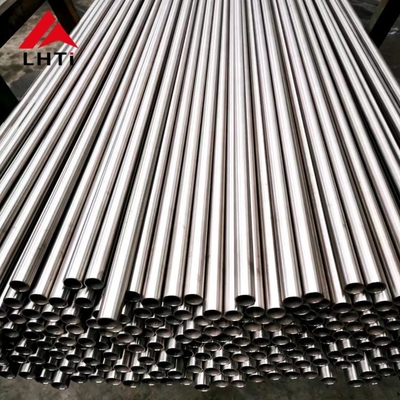

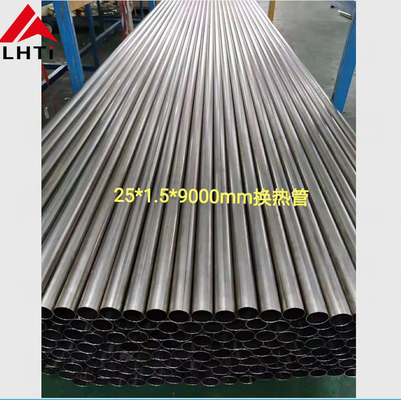

हीट एक्सचेंजर ट्यूब OD25.4mm OD19.05mm ASTM B338 टाइटेनियम पाइप
1. टाइटेनियम ट्यूब तकनीकी आवश्यकताएँ
| 1. | |सामग्री विवरण | टाइटेनियम सीमलेस ट्यूब |
| 2. | सामग्री विनिर्देश | एसबी 338 जीआर 2 (निर्बाध) - सामग्री एएसएमई सेक-II पार्ट-बी संस्करण - 2021 के अनुसार आवश्यकताओं का पालन करेगी। |
| 3. | |निर्माण प्रक्रिया | सामग्री विनिर्देश के अनुसार। |
| 4. | डेलीवेरी हालत | ऐन ईल्ड। |
| 5. | आकार और मात्रा | टीम खरीद आदेश के अनुसार। |
| 6. | |आयाम$ | टीम खरीद आदेश के अनुसार। |
| 7. | सहिष्णुता | सामग्री/उत्पाद विनिर्देश के अनुसार। |
| 8. | प्रमाणीकरण | सामग्री परीक्षण प्रमाण पत्र EN 10204 प्रकार 3.1 . के लिए होना चाहिए |
| 9. | द्वारा निरीक्षण | टीपीआईए। |
| 10. | यदि | सभी रासायनिक संरचना सामग्री विनिर्देश के अनुसार होनी चाहिए।इसके अलावा, उत्पाद विश्लेषण किया जाएगा और रिपोर्ट किया जाएगा। |
| 1 1। | यांत्रिक परीक्षण | सामग्री विनिर्देश के अनुसार सभी यांत्रिक परीक्षण किए जाएंगे। |
| 12. | गर्मी उपचार की आवश्यकता एनटी | 1. Hnished उत्पाद एसआर में उल्लिखित डिलीवरी की स्थिति के अनुसार।ना।ऊपर 4। |
| 13. | एनडीई और अन्य परीक्षण | 1. हाइड्रोटेस्ट- हाइड्रो टेस्ट सामग्री विनिर्देश के अनुसार किया जाएगा।जल परीक्षण के लिए पीने योग्य पानी का उपयोग किया जाएगा। 2. एड़ी करंट टेस्ट- सामग्री विनिर्देश के अनुसार किया जाएगा। 3. अल्ट्रासोनिक टेस्ट- सामग्री विनिर्देश के अनुसार। |
| 14. | उत्पाद अंकन | सामग्री विनिर्देश के अनुसार। |

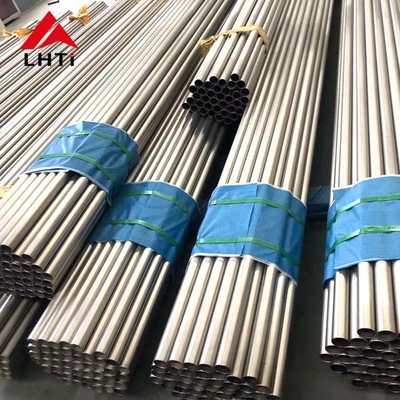

| 15. | पैकेजिंग निर्देश | मिलों (और निरीक्षण प्राधिकरण) द्वारा विधिवत रूप से साफ किए गए ट्यूबों को जंग से बचाया जाएगा और पारगमन, हैंडलिंग और भंडारण के दौरान क्षति से बचने के लिए उपयुक्त रूप से पैक किया जाएगा। |
| 16. | मरम्मत वेल्डिंग | अनुमति नहीं। |
| 17. | उपयोग का उद्देश्य | सामग्री का उद्देश्य ASME खंड VIII, डिवीजन 1, संस्करण 2021 के अनुसार डिज़ाइन किए गए उपकरणों में उपयोग करना है। |
2. हीट एक्सचेंजर ट्यूब आवेदन
3. टाइटेनियम मिश्र धातु पाइप विनिर्देश:
| श्रेणी | एन(%) | सी(%) | एच(%) | फ़े (%) | हे (%) | ती | अन्य, अधिकतम |
| 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | बाली | 0.4 |
| 2 | 0.03 | 0.08 | 0.015 | ≤0.30 | 0.25 | बाली | 0.4 |
| श्रेणी | तन्य शक्ति (मिनट) | यील्ड स्ट्रेंथ (0.2% ऑफ़सेट)) | बढ़ाव (%) | ||||
| केएसआई | एमपीए | मिनट | मैक्स | ||||
| केएसआईओ | एमपीए | केएसआईओ | एमपीए | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | 24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | 20 |
| प्रोडक्ट का नाम | हीट एक्सचेंजर ट्यूब टाइटेनियम ट्यूब/पाइप |
| सामग्री | टाइटेनियम (जीआर 2) |
| प्रमाणपत्र | ISO9001:2015, टीयूवी, EN10204.3.1 |
| मानक | एएसटीएम बी338 |
| आकार |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm या ग्राहक की आवश्यकता के अनुसार। |
| टेकनीक | लुढ़का |
| दर्जा | एनील्ड (एम) |
| टाइप |
हीट एक्सचेंजर के लिए निर्बाध टाइटेनियम ट्यूब,ऑटोमोबाइल के लिए टाइटेनियम निकास ट्यूब, टाइटेनियम कॉइल ट्यूब वेल्डेड टाइटेनियम ट्यूब, |
| आवेदन पत्र |
1) बिजली और रासायनिक संयंत्र 2) मोटर वाहन घटक 3)खेल 4)समुद्री जंग |
| सतह |
एसिड अचार बनाना, सीएनसी खराद सतह। |
4.टाइटेनियम ट्यूब उत्पादन प्रक्रिया
5. कार्यशाला में विवरण चित्र
|
सामग्री श्रेणी |
दर्जा | प्रसंस्करण | ओडी (मिमी) | दीवार मोटाई (मिमी) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
जीआर1 जीआर2 Gr7 Gr12 |
annealed (एम) |
ठंडी स्थिति में लपेटा गया | 10-15 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - |
| 15-20 | - | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 20-30 | - | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 30-40 | - | - | - | - | मैं | मैं | मैं | मैं | - | - | - | - | |||
| 40-50 | - | - | - | - | मैं | मैं | मैं | मैं | - | - | - | ||||
| 50-60 | - | - | - | - | - | मैं | मैं | मैं | मैं | मैं | - | - | |||
| 60-80 | - | - | - | - | - | - | मैं | मैं | मैं | मैं | मैं | मैं | |||
| वेल्डेड | 16 | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | - | ||
| 19 | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | |||
| 25,27 | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | |||
| 31,32,33 | - | - | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| 38 | - | - | - | - | - | मैं | मैं | मैं | - | - | - | - | |||
| 50 | - | - | - | - | - | - | मैं | मैं | - | - | - | - | |||
| 63 | - | - | - | - | - | - | मैं | मैं | - | - | - | - | |||
| वेल्डेड-रोल्ड | 6-10 | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | - | ||
| ﹥10-15 | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | - | |||
| 15-20 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| 20-25 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| 25-30 | मैं | मैं | मैं | मैं | मैं | मैं | मैं | - | - | - | - | - | |||
| नोट: "○" उन विशिष्टताओं को इंगित करता है जिनका उत्पादन किया जा सकता है | |||||||||||||||
एएसटीएम बी338 टाइटेनियम ट्यूब
उपयोग किया गया:हीट एक्सचेंजर, कंडेनसर और विभिन्न दबाव वाहिकाओं
दीवार की मोटाई: 0.5 मिमी से 4.5 मिमी
लंबाई: 3000 मिमी / 6000 मिमी और अधिक से 9000 मिमी
बाहरी व्यास: 10 मिमी से 114 मिमी
दीवार मोटाई सहिष्णुता: +/- 10%
लंबाई सहिष्णुता: +3.2 मिमी
6. ASME SB388 टेस्ट नीचे के रूप में
हम टीआई सीमलेस और वेल्डेड ट्यूबों के लिए निम्नलिखित परीक्षण प्रदान करते हैं:
| रासायनिक संरचना | दृश्य निरीक्षण | अल्ट्रासोनिक परीक्षण | वर्तमान परीक्षण |
| चपटा परीक्षण | चपटा परीक्षण | वायवीय परीक्षण | हीड्रास्टाटिक परीक्षण |
| लचीला | पैदावार | कठोरता | बढ़ाव |
7. टाइटेनियम मिश्र धातु ट्यूब आपूर्तिकर्ता से संपर्क करने के लिए स्वतंत्र महसूस करें
