| ब्रांड नाम: | LH |
| मॉडल संख्या: | टाइटेनियम निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| कीमत: | USD 30/PC-USD 100/PC |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसी |

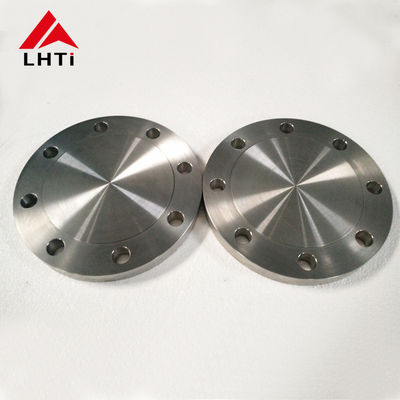

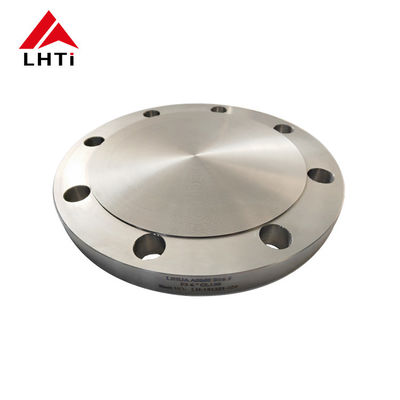

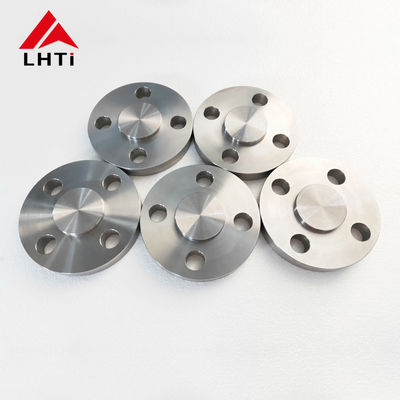

ASTM B381 GR1 GR2 GR5 GR7 GR12 रासायनिक उद्योग के लिए टाइटेनियम अंधा फ्लैंज
टाइटेनियम सामग्री के उत्कृष्ट संक्षारण प्रतिरोध के कारण, शुद्ध टाइटेनियम फ्लैंज का उपयोग पेट्रोकेमिकल परियोजना के ट्यूब अंतों को जोड़ने के लिए किया जाता है।यह दो उपकरणों को जोड़ने के लिए उपकरण के बाहर निकलने और प्रवेश में भी उपयोगी है.
टाइटेनियम मिश्र धातु में हल्के वजन, उच्च शक्ति और अच्छे संक्षारण प्रतिरोध की विशेषताएं हैं, इसलिए टाइटेनियम मिश्र धातु फ्लैंज का उपयोग अक्सर तेल ड्रिलिंग, समुद्री इंजीनियरिंग,कनेक्शन के मुख्य दबाव भागों में मशीनरी और उपकरण निर्माण उद्योग.
विशाल धातु के पास फोर्जिंग और मशीनिंग में समृद्ध अनुभव है, जो हमारे टाइटेनियम फ्लैंज उत्पादों को अच्छी गुणवत्ता में रखता है।
साथ ही, ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए, हम ग्राहक के चित्रों के अनुसार टाइटेनियम फ्लैंज का उत्पादन भी करते हैं।
फ्लैंज प्रकारः
वेल्डिंग प्लेट फ्लैंज ((PL)
स्लिप-ऑन नेक फ्लैंज (SO)
वेल्डिंग गर्दन फ्लैंज (WN)
एकीकृत फ्लैंज (IF)
सोकेट वेल्डिंग फ्लैंज (SW)
गिल्ट फ्लेन्ज (Th)
लपेटा हुआ जोड़ फ्लैंज (LJF)
अंधा फ्लैंज (BLs))
हम भी ड्राइंग प्रसंस्करण के अनुसार कर सकते हैं.
टाइटेनियम फ्लैंग्स मानक
अमेरिकी मानकःASME / ANSI B16.5 / B16.47
(ASME / ANSI B16.36 ओरिफिस फ्लैंज के लिए,ASME / ANSI B16.47 बड़े व्यास वाले स्टील फ्लैंज के लिए
AWWA_C207-1994_पानी आपूर्ति इंजीनियरिंग के लिए अमेरिकी मानक स्टील पाइप फ्लैंज है)
जापानी मानकःJIS / KS B2220-2010
जर्मनी (यूरोपीय मानक): UNI EN1092-1
रूसः जीओएसटी 12821-80 जीओएसटी 33259 ̊2015
टाइटेनियम फ्लैंज दबाव
CL 150 300 400 600 900 1500 2500 Psi, आदि
टाइटेनियम फ्लैंज व्यास
DN15 ~ 600 मिमी
टाइटेनियम फ्लैंज सीलिंग फेस
ऊंची सतह (आरएफ), पुरुष और महिला (एमएफ), टेनन ग्रूव सतह (टीजी), धातु रिंग कनेक्शन सतह, कुल चार प्रकार।
टाइटेनियम फ्लैंज आम आकार
DN15-DN2000 1/2 इंच-36 इंच
टाइटेनियम फ्लैंज का प्रयोग
मुख्य रूप से पेट्रोकेमिकल, चिकित्सा और स्वास्थ्य, बिजली, एयरोस्पेस, सैन्य, अग्नि सुरक्षा, धातु विज्ञान, जहाज निर्माण, गैस,
और पर्यावरण संरक्षण के लिए उच्च दबाव की आवश्यकता होती है।
टाइटेनियम फ्लैंग्स का कार्य
फ्लैंज, गास्केट और बोल्ट को संयुक्त सील संरचनाओं के समूह के एक अलग करने योग्य कनेक्शन के रूप में एक दूसरे से जोड़ा जाता है।
फ्लैंज कनेक्शन पाइपलाइन निर्माण के लिए एक महत्वपूर्ण कनेक्शन विधि है।
फ्लैंज कनेक्शन का प्रयोग करना आसान है और यह बड़े दबावों का सामना कर सकता है।
2.रासायनिक आवश्यकताएं
| एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि | |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | / | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | बाली |
3. तन्यता आवश्यकताएं
| ग्रेड | घटक | तन्यता शक्ति (min) | उपज शक्ति (min) | लम्बाई ((%) | ||
| क्सि | मपा | क्सि | मपा | |||
| 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| 2 | टीए2 | 50 | 345 | 40 | 275 | 20 |
| 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| 7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| 9 | Ti-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
| 12 | Ti-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4एएसटीएम बी381 टाइटेनियम फ्लैंग्स के यांत्रिक गुण
| तत्व | घनत्व | पिघलने का बिंदु | तन्य शक्ति | उपज शक्ति | लम्बाई |
| टाइटेनियम Gr2 | 4.5g/cm3 | 1665°C ((3030°F) | पीएसआई- 49900, एमपीए- 344 | Psi-39900, MPa-275 | २०% |
| टाइटेनियम Gr5 | 4.43g/cm3 | 1632°C ((2970°F) | पीसी-138000, एमपीए-950 | पीसी-128000, एमपीए-880 | 14% |
परीक्षण आइटम
दृश्य परीक्षण (वीटी)
अल्ट्रासोनिक परीक्षण (यूटी) --100%
प्रवेश परीक्षण/रंग प्रवेश (पीटी)
