उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LIHUA
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: एलएच-डब्ल्यूएन
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 टुकड़े
मूल्य: US dollar $25/pc--US dollar $85/pc
पैकेजिंग विवरण: निर्यात के लिए प्लाईवुड बॉक्स में निहित फोम द्वारा लपेटा गया
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5000 पीसी प्रति माह
उत्पाद का नाम: |
टाइटेनियम वेल्ड नेक फ्लैंज |
मानक: |
एएसएमई बी16.5 |
सामग्री: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
आवेदन: |
रसायन उद्योग |
सील सतह: |
आरएफ |
आकार: |
एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#-2500# |
सतह: |
पॉलिश |
तकनीक: |
जाली और सीएनसी मशीन |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
उत्पाद का नाम: |
टाइटेनियम वेल्ड नेक फ्लैंज |
मानक: |
एएसएमई बी16.5 |
सामग्री: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
आवेदन: |
रसायन उद्योग |
सील सतह: |
आरएफ |
आकार: |
एनपीएस 1/2 - एनपीएस 24 (डीएन 10 - 2000) |
दबाव: |
150#-2500# |
सतह: |
पॉलिश |
तकनीक: |
जाली और सीएनसी मशीन |
निरीक्षण: |
अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
ऊंचा चेहरा वेल्डिंग गर्दन WN आरएफ टाइटेनियम flange के निर्माता
1टाइटेनियम वेल्ड नेक फ्लैंज की उत्पाद जानकारी
| उत्पाद | टाइटेनियम वेल्ड नेक फ्लैंज |
| वस्तु का नाम | ऊंचा चेहरा वेल्डिंग गर्दन WN आरएफ टाइटेनियम flange के निर्माता |
| आवेदन | रासायनिक उद्योग |
| मानक | एएनएसआई बी165, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628 |
| सामग्री | ग्रेड 1, ग्रेड 2, ग्रेड 5, ग्रेड 7, ग्रेड 12 |
| आकार | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| दबाव | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 हालांकि PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB। |
| सीलिंग सतह | आरएफ, एफएफ, टीजी, आरजे आदि। |
| तकनीक | फ्राग और सीएनसी मशीनिंग |
ग्रेड 1 ̊UNS R50250. गैर मिश्रित टाइटेनियम
ग्रेड 2 ̊UNS R50400. गैर मिश्रित टाइटेनियम
ग्रेड 7 ̊UNS R52400. गैर मिश्रित टाइटेनियम प्लस 0.12 से 0.25% पैलेडियम
ग्रेड 12 ̊UNS R53400. टाइटेनियम मिश्र धातु (0.3% मोलिब्डेनम, 0.8% निकेल)
2टाइटेनियम वेल्ड नेक फ्लैंज का विनिर्देश
वर्ग 150 टाइटेनियम वेल्ड नेक फ्लैंज के लिए विनिर्देश
| वर्ग 150 टाइटेनियम वेल्ड नेक फ्लैंज | ||||||||||
| नाम. पाइप आकार |
फ्लैंज डाय। | फ्लैंज मोटाई | हब डाय, बेस पर। | उठाया चेहरा Dia. | वेल्ड प्वाइंट में हब डाय | नहीं. का छेद |
दीया। का बोल्ट |
दिन का बोल्ट सर्कल |
उबाऊ दीया। |
लम्बाई हब के माध्यम से |
| आधा | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | आधा | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | आधा | 1-1/2 | 1-11/16 | 1.05 | 4 | आधा | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | आधा | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | आधा | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | आधा | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | ३-९-१६ | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | ९-२ | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | ९-११-१६ | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | १४-४ | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | २३-१/२ | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | १९-७-८ | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | २७-१/२ | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | २९-१/२ | 23.25 | 6 |
वर्ग 300 टाइटेनियम वेल्ड नेक फ्लैंज के लिए विनिर्देश
| वर्ग 300 टाइटेनियम वेल्ड नेक फ्लैंज | ||||||||||
| नाम. पाइप आकार |
फ्लैंज डाय। | फ्लैंज मोटी। | हब डाय, बेस पर। | उठाया चेहरा Dia. | वेल्ड प्वाइंट में | नहीं. का छेद |
दीया। का बोल्ट |
दिन का बोल्ट सर्कल |
उबाऊ दीया। |
लम्बाई हब के माध्यम से |
| आधा | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | आधा | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
3हमारी कंपनी

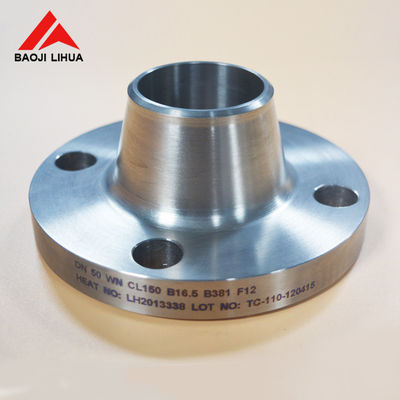

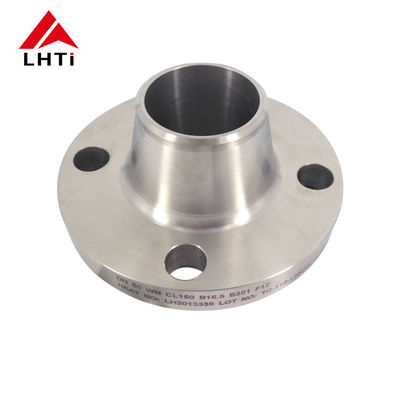

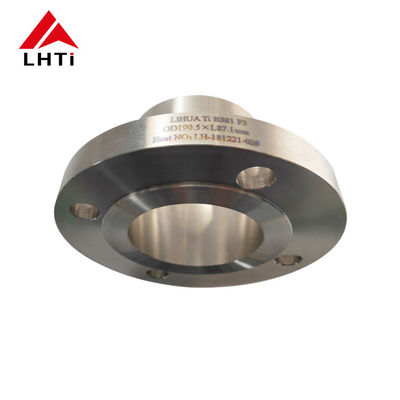

4टाइटेनियम वेल्ड नेक फ्लैंज की विस्तृत तस्वीरें
(1) कच्चा माल
(2) उपकरण
(3) संबंध
4टाइटेनियम वेल्ड नेक फ्लैंज का पैकेज
टाइटेनियम वेल्ड नेक फ्लैंग्स का उपयोग विभिन्न उद्योगों में किया जाता है जिनमें पेट्रोकेमिकल, तेल और गैस, बिजली उत्पादन, थोक तरल परिवहन, रसायन, दवा, पल्प और कागज विनिर्माण,वस्त्र और अन्य. टाइटेनियम वेल्ड गर्दन फ्लैंग्स को पैक किया जाता है ताकि शिपमेंट के दौरान कोई क्षति न हो। निर्यात के मामले में, मानक निर्यात पैकेजिंग प्लाईवुड बॉक्स में की जाती है। आपकी आवश्यकता के अनुसार मार्किंग की जा सकती है।
5. टाइटेनियम वेल्ड नेक फ्लैंज के सभी परीक्षण
दृश्य परीक्षण (वीटी)
अल्ट्रासोनिक परीक्षण (यूटी)
रेडियोग्राफिक परीक्षण (आरटी)
चुंबकीय कण परीक्षण (एमटी)
प्रवेश परीक्षण/रंग प्रवेश (पीटी)
एडी करंट परीक्षण (ईटी)
ध्वनिक उत्सर्जन (AE)
