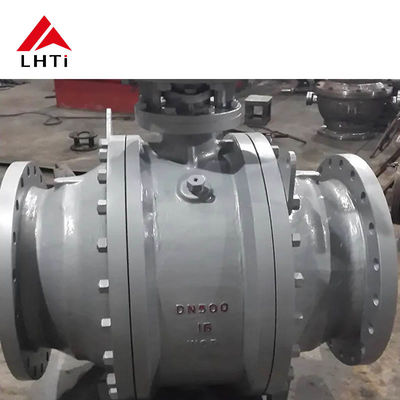

एएसएमई दो तरफा गेंद वाल्व DN 15 Gr2 Gr5 टाइटेनियम औद्योगिक गेंद वाल्व उच्च दबाव रिलीज़ वाल्व

एएसएमई दो तरफा गेंद वाल्व DN 15 Gr2 Gr5 टाइटेनियम औद्योगिक गेंद वाल्व उच्च दबाव रिलीज़ वाल्व

परिचय:

टाइटेनियम के मिश्र धातुओं से बने टाइटेनियम के गोलाकार वाल्व एक अद्वितीय संयोजन प्रदान करते हैंक्षरण प्रतिरोध,यांत्रिक शक्ति, औरविश्वसनीयतावे आम तौर पर उन उद्योगों में उपयोग किए जाते हैं जहांकठोर वातावरणऔरसंक्षारक पदार्थमौजूद हैं, जैसे किरासायनिक प्रसंस्करण,समुद्री अनुप्रयोग, औरएयरोस्पेस.

टाइटेनियम गेंद वाल्व विभिन्न विन्यास में आते हैं, सहितदो-तरफ़ा,तीन-तरफा, औरचार-तरफ़ाप्रकार, और वे या तो विशेषता हो सकती हैनरम सीलयाकठोर सीलइन वाल्वों को चरम परिस्थितियों में उच्च स्तर के प्रदर्शन, सीलिंग और प्रवाह नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है।

टाइटेनियम के पदार्थ गुण

टाइटनियम को व्यापक रूप से इसके गुणों के लिए जाना जाता है।असाधारण यांत्रिक गुण, जो इसे एयरोस्पेस, रासायनिक प्रसंस्करण और उच्च तापमान वाले वातावरण सहित विभिन्न उद्योगों में मांग वाले अनुप्रयोगों के लिए आदर्श बनाते हैं।टाइटेनियम के कुछ प्रमुख गुण जो इसकी लोकप्रियता में योगदान देते हैं उनमें शामिल हैंः:

1. उच्च शक्ति-से-वजन अनुपातःटाइटेनियम में एकशक्ति-से-वजन अनुपातयह विशेषता टाइटेनियम घटकों को हल्के और मजबूत दोनों होने की अनुमति देती है,उन्हें विशेष रूप से उन अनुप्रयोगों में उपयोगी बनाते हैं जहां वजन की बचत महत्वपूर्ण है, जैसे किएयरोस्पेसऔरवाहनउद्योग।

2. संक्षारण प्रतिरोध:टाइटेनियम के सबसे उल्लेखनीय गुणों में से एक इसकीउत्कृष्ट संक्षारण प्रतिरोधयह ऑक्सीजन के संपर्क में आने पर स्वाभाविक रूप से एक सुरक्षात्मक ऑक्साइड परत बनाता है, जो आगे ऑक्सीकरण को रोकता है और धातु को संक्षारण से बचाता है।समुद्री वातावरण,रासायनिक प्रसंस्करण, औरचिकित्सा प्रत्यारोपण, जहां संक्षारक पदार्थों के संपर्क में आना आम है।

3. थर्मल स्थिरता:टाइटेनियम उच्च तापमान पर अपनी संरचनात्मक अखंडता बनाए रखता है, विशेष रूप से मिश्र धातु जैसेग्रेड 5 (Ti-6Al-4V), जो आमतौर पर उच्च तापमान वातावरण में उपयोग किया जाता है। ये मिश्र धातु उच्च तापमान से अधिक तापमान का सामना कर सकते हैं।400°C (752°F)यह टाइटेनियम मिश्र धातुओं के लिए आदर्श बनाता हैइंजन के घटक,टर्बाइन, औरनिकास प्रणालियाँ, जहांउच्च ताप तनावप्रचलित है।

4. कम थर्मल चालकता:टाइटेनियम काकम थर्मल चालकताइस गुण से ऐसे अनुप्रयोगों में लाभ होता है जहां गर्मी हस्तांतरण को कम से कम करने की आवश्यकता होती है, जैसे कि हीट एक्सचेंजर या उन क्षेत्रों में जहां थर्मल इन्सुलेशन आवश्यक है।टाइटेनियम के उच्च पिघलने बिंदु के साथ संयुक्त, यह एक स्थिर सामग्री में बनाता हैउच्च तापमानऐसे वातावरण जहां अन्य सामग्री शक्ति खो सकती हैं या बिगड़ सकती हैं।

उच्च तापमान वाले गेंद वाल्वों के लिए डिजाइन विचार

डिजाइन करते समयटाइटेनियम बॉल वाल्वउच्च तापमान अनुप्रयोगों के लिए, प्रदर्शन, विश्वसनीयता और दीर्घायु सुनिश्चित करने के लिए कई कारकों पर विचार किया जाना चाहिए। इनमें वाल्व शरीर के लिए उपयोग की जाने वाली सामग्री, सील,और थर्मल तनाव के प्रभावों को कम करने के लिए समग्र डिजाइन.

1. सीलिंग तंत्र:

   • सील और गास्केटउच्च तापमान वाले गोलाकार वाल्वों में प्रयोग किए जाने वाले वाल्वों को अपनी सीलिंग क्षमता खोए बिना उच्च तापमान का सामना करने में सक्षम होना चाहिए।थर्मल स्थिरतासील के रिसाव को रोकने और कार्यक्षमता बनाए रखने के लिए महत्वपूर्ण है। उच्च तापमान सील के लिए आम सामग्री में शामिल हैंफ्लोरोपॉलिमर, जैसेपीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन)यापीएफए (परफ्लोरोअलकोक्सी)ये सामग्री अपने गुणों के लिए प्रसिद्ध हैंरासायनिक प्रतिरोधऔर बिना गिरावट के चरम तापमान का सामना करने की क्षमता।

2. थर्मल विस्तारः

   • थर्मल विस्तारउच्च तापमान वाले वाल्वों के डिजाइन में एक महत्वपूर्ण विचार है। जैसे-जैसे तापमान बढ़ता है, सामग्री विस्तार करती है, जिससे यदि ठीक से लेखा नहीं लिया जाता है तो यह तंग फिट और परिचालन संबंधी समस्याओं का कारण बन सकता है।टाइटेनियमअन्य धातुओं की तुलना में इसकी थर्मल विस्तार का गुणांक अपेक्षाकृत कम है, फिर भी उच्च तापमान पर कुछ विस्तार का अनुभव करता है।
   • थर्मल विस्तार से उत्पन्न समस्याओं को कम करने के लिए,वाल्व डिजाइनअक्सर ऐसी विशेषताएं शामिल होती हैं जैसेथर्मल रिलीफ पोर्ट, जो थर्मल विस्तार के कारण निर्माण होने वाले दबाव को नियंत्रित रूप से जारी करने की अनुमति देते हैं। यह सुनिश्चित करता है कि वाल्व कार्यरत रहे और सिस्टम को नुकसान से बचा जाए।

3. वाल्व शरीर और गेंद ज्यामितिः

   • दगेंद की ज्यामितिऔरवाल्व सीटेंउच्च तापमान वाले वातावरण में, उच्च तापमान वाले वातावरण में, उच्च तापमान वाले वातावरण में,अनुमोदनगेंद और वाल्व सीट के बीच ध्यान से किसी भी समायोजित करने के लिए इंजीनियर किया जाना चाहिएथर्मल वृद्धिवाल्व के घटकों के तंग फिट या जाम होने से बचाने के लिए।
   • सुनिश्चित करें कि गेंद वाल्व केगोलाकार ज्यामितिऔरबैठने की सतहन्यूनतम घर्षण के साथ डिजाइन किया गया है और इष्टतम संरेखण उच्च तापमान अनुप्रयोगों में पहनने को कम करता है और वाल्व के जीवनकाल को बढ़ाता है।

4. सामग्री संगतताः

   • लंबे समय तक प्रदर्शन के लिए वाल्व संयोजन में प्रयुक्त अन्य सामग्रियों के साथ टाइटेनियम मिश्र धातु की संगतता आवश्यक है।ग्रेड 5 टाइटेनियम (Ti-6Al-4V)उत्कृष्ट प्रदान करता हैशक्तिऔररेंगने का प्रतिरोधउच्च तापमान पर, डिजाइनरों को यह भी सुनिश्चित करना चाहिए कि वाल्व घटकों में उपयोग की जाने वाली सभी सामग्री, जैसे कितिल,मुहरें, औरएक्ट्यूएटर, थर्मल वातावरण के साथ संगत होते हैं और समय के साथ अपनी अखंडता बनाए रखते हैं।

5. दबाव प्रबंधन:

   • उच्च तापमान की स्थितियों में वृद्धि हो सकती हैसिस्टम दबाव, तो वाल्व के डिजाइन के लिए जिम्मेदार होना चाहिएदबाव कम करने के तंत्रऔरप्रणाली स्थिरताएक टाइटेनियम वाल्व को इसके सीलिंग या संरचनात्मक अखंडता से समझौता किए बिना उच्च दबावों का सामना करने के लिए डिज़ाइन किया जाना चाहिए।स्प्रिंग लोडसीटें यादबाव संतुलित प्रणालियाँबल को वितरित करने और उतार-चढ़ाव वाली दबाव स्थितियों में विश्वसनीय प्रदर्शन बनाए रखने में मदद कर सकता है।

एयरोस्पेस के लिए टाइटेनियम बॉल वाल्व के विनिर्देश:

निष्कर्ष:

टाइटेनियम बॉल वाल्वहैंखेल-परिवर्तकएयरोस्पेस द्रव प्रबंधन प्रणालियों में, एक संयोजन प्रदान करनाहल्का वजन,उच्च शक्ति,क्षरण प्रतिरोध, औरविश्वसनीयता.टाइटेनियम ग्रेड 1,Gr2, औरGr3सबसे अधिक मांग वाले एयरोस्पेस वातावरण में बेहतर प्रदर्शन प्रदान करने वाले मिश्र धातु, ये वाल्व महत्वपूर्ण तरल पदार्थों के प्रवाह को नियंत्रित करने के लिए आदर्श हैं जैसे किहाइड्रोलिक तेल,ईंधन,स्नेहक, औरशीतलकविमान प्रणालियों में।

टाइटेनियम गेंद वाल्व का उपयोग करके,एयरोस्पेस निर्माता न केवल विमान प्रणालियों की दक्षता और प्रदर्शन में सुधार कर सकते हैं बल्कि महत्वपूर्ण द्रव प्रणालियों में लीक मुक्त संचालन सुनिश्चित करके रखरखाव को भी कम कर सकते हैं और सुरक्षा में सुधार कर सकते हैंटाइटेनियम के उन्नत गुणों से यह एयरोस्पेस अनुप्रयोगों के लिए एक अपरिहार्य सामग्री बन जाता है, जहां प्रदर्शन, वजन की बचत और विश्वसनीयता अत्यंत महत्वपूर्ण हैं।
