| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | प्लेट निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |

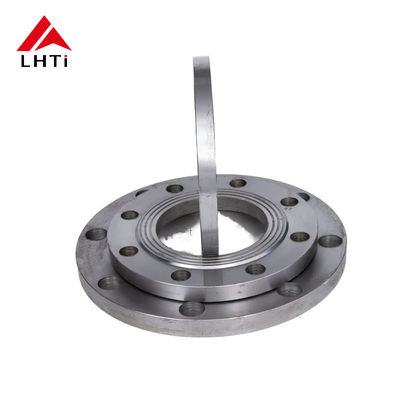

रिक्त फ्लैंज प्लेट एक सीलिंग फ्लैंज है जिसका उपयोग आमतौर पर पाइपिंग सिस्टम में किया जाता है, जो विभिन्न पाइपलाइन कनेक्शन के लिए उपयुक्त है जिसके लिए उच्च शक्ति, संक्षारण प्रतिरोध और उच्च तापमान धीरज की आवश्यकता होती है।टाइटेनियम मिश्र धातुओं से बना (जैसे ग्रेड 1), ग्रेड 2 और ग्रेड 5), इसका व्यापक रूप से तेल और गैस, रासायनिक, समुद्री और जल उपचार उद्योगों में उपयोग किया जाता है।यह उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है जबकि अच्छी संरचनात्मक ताकत और विश्वसनीयता प्रदान करता है.
| पैरामीटर/विशेषता | ग्रेड 1 टाइटेनियम मिश्र धातु | ग्रेड 2 टाइटेनियम मिश्र धातु | ग्रेड 5 टाइटेनियम मिश्र धातु |
|---|---|---|---|
| रासायनिक संरचना | Ti ≥ 99.5% | टीआई ≥ 99% | Ti-6Al-4V (90% Ti, 6% Al, 4% V) |
| तन्य शक्ति | ≥ 240 एमपीए | ≥ 345 एमपीए | ≥ 895 एमपीए |
| लम्बाई | ≥ 24% | ≥ 20% | ≥ 10% |
| कठोरता | कम कठोरता | मध्यम कठोरता | उच्च कठोरता |
| जंग प्रतिरोध | उत्कृष्ट संक्षारण प्रतिरोध | अच्छी संक्षारण प्रतिरोध | अच्छी संक्षारण प्रतिरोध |
| तापमान स्थिरता | कमरे के तापमान के लिए उपयुक्त | कमरे से मध्यम तापमान (400°C तक) के लिए उपयुक्त | उच्च तापमान वाले वातावरण के लिए उपयुक्त (600°C तक) |
| मुख्य अनुप्रयोग | रासायनिक, खाद्य, क्रायोजेनिक अनुप्रयोग | रासायनिक, समुद्री, सामान्य औद्योगिक अनुप्रयोग | एयरोस्पेस, तेल और गैस, उच्च शक्ति अनुप्रयोग |
खाली फ्लैंज प्लेटों का उपयोग विभिन्न उद्योगों में मुख्य रूप से सील और पाइपलाइनों को जोड़ने के लिए किया जाता है। नीचे सामान्य अनुप्रयोग क्षेत्र हैंः
तेल और गैस उद्योग: तेल और गैस पाइपलाइन प्रणालियों में, खाली फ्लैंज प्लेटों का उपयोग पाइपलाइन बंदरगाहों को सील करने के लिए किया जाता है, जो संक्षारक वातावरण और उच्च परिचालन दबावों का सामना करते हैं।वे विशेष रूप से अपतटीय प्लेटफार्मों और गहरे समुद्र पाइपलाइन प्रणालियों के लिए उपयुक्त हैं.
रासायनिक उद्योगटाइटेनियम मिश्र धातुओं के उत्कृष्ट संक्षारण प्रतिरोध के कारण, अम्लीय और संक्षारक रसायनों से संक्षारण को रोकने के लिए रासायनिक पाइपलाइनों में व्यापक रूप से उपयोग किए जाने वाले खाली फ्लैंज प्लेट,उपकरण के जीवनकाल का विस्तार करना.
समुद्री अभियांत्रिकी: टाइटेनियम मिश्र धातुओं का संक्षारण प्रतिरोध असाधारण है, जिससे रिक्त फ्लैंज प्लेट समुद्री पाइपलाइन प्रणालियों के लिए उपयुक्त है, जैसे समुद्री जल निर्जलीकरण संयंत्र, अपतटीय प्लेटफार्म,और समुद्र तटीय पाइपलाइन.
जल उपचार और नमक उन्मूलन: जल उपचार और निर्जलीकरण संयंत्रों में, पाइपलाइन बंदरगाहों को सील करने के लिए खाली फ्लैंज प्लेट का उपयोग किया जाता है, पाइपलाइन प्रणाली के समुद्री जल संक्षारण को रोकता है और दीर्घकालिक स्थिर संचालन सुनिश्चित करता है।
एयरोस्पेस: रिक्त फ्लैंज प्लेटों का उपयोग अंतरिक्ष यान पाइपिंग प्रणालियों में किया जाता है, जो चरम तापमान और दबावों का सामना करने में सक्षम हैं, अंतरिक्ष यान और उपग्रह पाइपिंग प्रणालियों के लिए उपयुक्त हैं।
जहाज निर्माण: जहाजों की पाइपलाइन प्रणालियों में, टाइटेनियम मिश्र धातु के रिक्त फ्लैंज प्लेट समुद्र के पानी के संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं, जिनका व्यापक रूप से जहाज के उपकरण और समुद्री इंजीनियरिंग पाइपलाइनों में उपयोग किया जाता है।
उत्कृष्ट जंग प्रतिरोध: टाइटेनियम मिश्र धातुओं में एसिड, बेस, नमक और समुद्री जल के प्रति उत्कृष्ट प्रतिरोध होता है, जिससे वे चरम वातावरण के लिए उपयुक्त होते हैं।
उच्च शक्ति और कम वजन: स्टील की तुलना में, टाइटेनियम मिश्र धातु उच्च शक्ति और कम वजन प्रदान करते हैं, जिससे वे उन अनुप्रयोगों के लिए आदर्श होते हैं जहां वजन एक सख्त विचार है।
उच्च तापमान प्रदर्शनविशेष रूप से ग्रेड 5 मिश्र धातु, जो उच्च तापमान पर उत्कृष्ट शक्ति बनाए रखती है, उच्च तापमान पाइपलाइन प्रणालियों के लिए उपयुक्त है।
दीर्घकालिक विश्वसनीयता: टाइटेनियम मिश्र धातुओं के अद्वितीय भौतिक गुण सुनिश्चित करते हैं कि रिक्त फ्लैंज प्लेट चरम परिस्थितियों में विश्वसनीय रूप से काम कर सकती है, रखरखाव और प्रतिस्थापन आवृत्ति को कम करती है।
कम रखरखाव आवश्यकताएं: टाइटेनियम मिश्र धातुओं का संक्षारण प्रतिरोध रखरखाव और प्रतिस्थापन की आवश्यकता को काफी कम करता है, जिससे एक लागत प्रभावी दीर्घकालिक समाधान प्रदान होता है।
सामग्री प्रमाणन: सभी रिक्त फ्लैंज प्लेटों को पूर्ण सामग्री प्रमाणपत्र प्रदान किए जाते हैं, जो डीआईएन 2501 मानकों के अनुपालन को सुनिश्चित करते हैं और चयनित मिश्र धातु की प्रदर्शन आवश्यकताओं को पूरा करते हैं।
आयामी सटीकता: विनिर्माण प्रक्रिया के दौरान सख्त आयामी जांच की जाती है ताकि यह सुनिश्चित किया जा सके कि फ्लैंज प्लेटों की सहिष्णुता और आकार मानक आवश्यकताओं को पूरा करते हैं।
विनाशकारी परीक्षण (एनडीटी): बैच उत्पादन के दौरान, गैर-विनाशकारी परीक्षण विधियों जैसे अल्ट्रासोनिक, एक्स-रे, या चुंबकीय कण निरीक्षण का उपयोग किया जाता है ताकि यह सुनिश्चित किया जा सके कि उत्पाद दोष मुक्त हैं।
सतह उपचार: प्रत्येक रिक्त फ्लैंज प्लेट को उत्पादन के दौरान सतह उपचार से गुजरना पड़ता है ताकि अशुद्धियों से मुक्त चिकनी सतह सुनिश्चित हो सके, जिससे इसकी सीलिंग प्रदर्शन और संक्षारण प्रतिरोध में वृद्धि हो सके।
रिक्त फ्लैंज प्लेट (डीआईएन 2501 ग्रेड 1, ग्रेड 2, ग्रेड 5 पीएन 5) पाइप सिस्टम में महत्वपूर्ण सील घटक हैं, जिनका व्यापक रूप से तेल और गैस, रासायनिक, समुद्री इंजीनियरिंग और जल उपचार उद्योगों में उपयोग किया जाता है।उनके उत्कृष्ट संक्षारण प्रतिरोध के कारण, उत्कृष्ट शक्ति, और उच्च तापमान प्रदर्शन, टाइटेनियम मिश्र धातु रिक्त फ्लैंज प्लेट कई चरम वातावरण में दीर्घकालिक विश्वसनीयता और कुशल प्रदर्शन का प्रदर्शन करते हैं।सख्त गुणवत्ता नियंत्रण और विनिर्माण प्रक्रियाओं के द्वारा, टाइटेनियम मिश्र धातु खाली फ्लैंज प्लेट पाइपलाइन प्रणालियों के स्थिर संचालन को सुनिश्चित करते हैं, रखरखाव और प्रतिस्थापन की आवश्यकता को कम करते हैं, और एक कुशल, लागत प्रभावी समाधान प्रदान करते हैं।
