DIN 2503 टाइटेनियम प्लेट फ्लैंज PN40 Gr1 Gr2 Gr7

DIN 2503 टाइटेनियम प्लेट फ्लैंज PN40 Gr1 Gr2 Gr7

ब्रांड नाम: LHTi
मॉडल संख्या: टाइटेनियम फ्लैंज
न्यूनतम आदेश मात्रा: 100 नग
कीमत: विनिमय योग्य
भुगतान की शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 100-200 टन/टन प्रति माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
बाओजी, चीन
प्रमाणन:
ISO9001,CE,etc
उत्पाद विधि:
जाली, जाली मरो
दाब मूल्यांकन:
कक्षा 150 से कक्षा 2500 तक
आकार:
अँगूठी
गुणवत्ता परीक्षण:
केन्द्र शासित प्रदेशों, पीटी आदि
विशेषताएँ:
संक्षारण प्रतिरोधी, उच्च शक्ति, हल्का, कम तापीय विस्तार, गैर-चुंबकीय
स्थिति:
एम
घनत्व:
4.54 ग्राम/सेमी3
तकनीकी:
ठंडा बनाने, गर्म प्रसंस्करण और वेल्डिंग
रिश्ते का प्रकार:
उठा हुआ चेहरा, सपाट चेहरा, रिंग प्रकार का जोड़
सम्पीडक क्षमता:
ताकतवर
सामग्री मानक:
एएसटीएमबी 381
निकला हुआ किनारा:
आरएफ, एफएफ, आरटीजे
सील चेहरा:
आरएफ, एफएफ, एफएम, एम,आरजे
प्रक्रियाओं:
कास्टिंग, फोर्जिंग, मशीनिंग, आदि।
एनडीए टेस्ट:
केन्द्र शासित प्रदेशों
पैकेजिंग विवरण:
प्लाईवुड केस या पैलेट, या आपकी आवश्यकता के अनुसार
आपूर्ति की क्षमता:
100-200 टन/टन प्रति माह
प्रमुखता देना:

टाइटेनियम प्लेट निकला हुआ किनारा DIN 2503

,

टाइटेनियम फ्लैट निकला हुआ किनारा Gr2

,

PN40 पाइप निकला हुआ किनारा आरएफ

उत्पाद वर्णन

DIN 2503 टाइटेनियम प्लेट फ्लैंज PN40 Gr1 Gr2 Gr7

एक DIN 2503 फ्लैंज एक सपाट डिस्क है जिसमें एक बोर और एक बोल्ट सर्कल होता है, और कुछ नहीं। चेहरे के पीछे कोई हब नहीं होता है, इसलिए यह हिस्सा टाइटेनियम प्लेट से काटा जाता है, दोनों तरफ से फेस किया जाता है, ड्रिल किया जाता है और चिह्नित किया जाता है। यह टाइटेनियम पाइप को समाप्त करने का सबसे सस्ता तरीका है, और PN40 सेवा के लिए प्लेट बस मोटी होती है। जहां लाइन मामूली तापमान पर चलती है और पाइप जोड़ के करीब समर्थित होता है, वहां प्लेट फ्लैंज हब वाले फ्लैंज के समान काम करता है, लेकिन मशीनिंग समय का एक अंश लगता है।

प्लेट फ्लैंज कैसे बनाया जाता है

ब्लैंक को वॉटरजेट या प्लाज्मा द्वारा एनील्ड टाइटेनियम प्लेट से काटा जाता है, बोर और बाहरी व्यास को टर्न किया जाता है, दोनों चेहरों को 0.1 मिमी के भीतर सपाट और समानांतर मशीन किया जाता है, और बोल्ट छेद एक जिग से ड्रिल किए जाते हैं ताकि पैटर्न बोर के साथ संकेंद्रित रहे। क्योंकि यह हिस्सा प्लेट के रूप में शुरू होता है, अनाज की दिशा फ्लैंज के तल में होती है, जो झुकने में लोड की गई डिस्क के लिए सही अभिविन्यास है। 60 मिमी तक की ग्रेड 1 और ग्रेड 2 प्लेट आमतौर पर स्टॉक में रखी जाती है, इसलिए एकल टुकड़ों को हफ्तों के बजाय दिनों में मशीन किया जा सकता है।

प्लेट डिजाइन में PN40 क्यों निर्दिष्ट करें

PN40 हब जोड़ने के बजाय बोल्ट की संख्या और प्लेट की मोटाई बढ़ाता है। परिणाम एक कठोर, भारी डिस्क है जो एक कठोर समर्थित लाइन पर अच्छा व्यवहार करती है, और एक लाइन पर खराब व्यवहार करती है जो कंपन करती है या थर्मल रूप से बढ़ती है। जब पाइपिंग विश्लेषण जोड़ पर झुकने को दिखाता है, तो हब वाला DIN 86030 फ्लैंज या बट वेल्ड नेक बेहतर विकल्प होता है; जब जोड़ एक समर्थन पर या पंप केसिंग के खिलाफ बैठता है, तो प्लेट फ्लैंज पर्याप्त और बदलने के लिए सस्ता होता है।

प्लेट, हब वाले और वेल्ड नेक की तुलना

प्रकार वेल्ड के लिए सर्वश्रेष्ठ सीमा
प्लेट फ्लैंज DIN 2503 दो फिलेट वेल्ड, कोई हब नहीं समर्थित लाइनें, कम झुकना, तंग बजट वेल्ड टो पूर्ण झुकने वाले तनाव को देखता है
हब वाला स्लिप-ऑन DIN 86030 हब में दो फिलेट वेल्ड कंपन, पंप सक्शन, थर्मल मूवमेंट अधिक मशीनिंग, उच्च इकाई लागत
वेल्ड नेक DIN 2633 पूर्ण प्रवेश बट वेल्ड उच्च दबाव, चक्रीय ड्यूटी, महत्वपूर्ण लाइनें पाइप को सटीक लंबाई में काटा जाना चाहिए

ग्रेड और फेस फिनिश

ग्रेड 1 को कम दबाव वाले पानी और उन लाइनों के लिए चुना जाता है जिन्हें साइट पर वेल्ड किया जाएगा, क्योंकि इसकी उच्च लचीलापन फिट अप त्रुटि को सहन करती है। ग्रेड 2 अधिकांश रासायनिक और समुद्री जल पाइपिंग को 345 MPa न्यूनतम तन्यता ताकत के साथ कवर करता है। ग्रेड 7 एसिड सेवा को कम करने के लिए 0.12 से 0.25 प्रतिशत पैलेडियम जोड़ता है, और जब एक ही लाइन हाइड्रोक्लोरिक एसिड या गर्म क्लोराइड ब्राइन ले जाती है तो निर्दिष्ट करने वाला ग्रेड है। चेहरे पूर्ण फेस गैसकेट के लिए सपाट आपूर्ति किए जाते हैं, या 2 मिमी उठे हुए चेहरे के साथ जहां एक सर्पिल घाव गैसकेट का उपयोग किया जाता है; फिनिश 125 और 250 AARH के बीच रखा जाता है ताकि गैसकेट फटे बिना काट सके।

ऑर्डरिंग नोट्स

आकार DN10 से DN500 तक होते हैं, जिसमें DN15 से DN300 नियमित उत्पादन के रूप में रखे जाते हैं और बड़े आकार ऑर्डर पर बनाए जाते हैं। प्रत्येक फ्लैंज को ग्रेड, आकार, रेटिंग और हीट नंबर के साथ चिह्नित किया जाता है, और हीट नंबर EN 10204 3.1 मिल प्रमाण पत्र से जुड़ा होता है। फ्लैंज फिट होने के बाद किए गए वेल्ड के लिए अनुरोध पर प्रवेशक परीक्षण की पेशकश की जाती है, और DIN 2503 के लिए एक आयामी रिपोर्ट प्रत्येक लॉट के साथ आती है ताकि प्राप्त निरीक्षण को बोल्ट सर्कल को फिर से मापने की आवश्यकता न हो।

उत्पाद छवियां

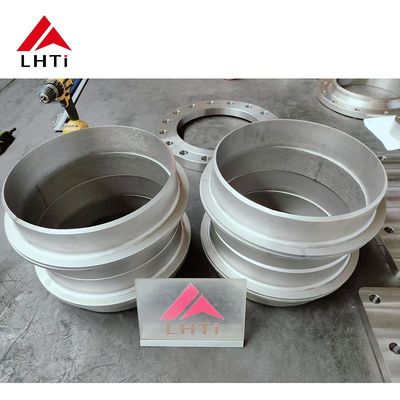

DIN 2503 titanium plate flange PN40 flat face

DIN 2503 titanium plate flange PN40 flat face
