| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |

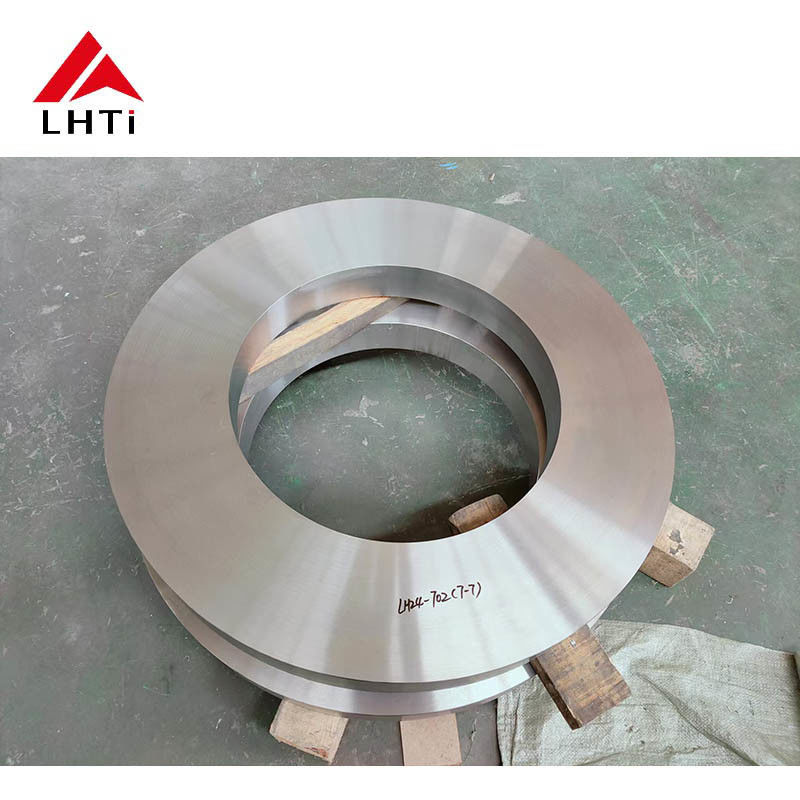

ASME B16.5 क्लास 150 टाइटेनियम फ्लैंज Gr5 Gr7
अधिकांश टाइटेनियम फ्लैंज ग्रेड 2 में बनाए जाते हैं क्योंकि यह सस्ता और क्षमाशील होता है। यह पृष्ठ उन दो मामलों के लिए है जहां ग्रेड 2 गलत उत्तर है: एक लाइन जहां फ्लैंज को उच्च दबाव या बार-बार यांत्रिक भार वहन करना चाहिए, और एक लाइन जहां माध्यम एक कम करने वाला एसिड है जो शुद्ध ग्रेड पर हमला करता है। दोनों ASME B16.5 क्लास 150 स्लिप-ऑन पैटर्न में एक उभरे हुए चेहरे के साथ आपूर्ति किए जाते हैं, इसलिए संयंत्र पर पहले से उपयोग किए जाने वाले गैस्केट, बोल्ट और गैस्केट-शेड्यूल को बदलने की आवश्यकता नहीं है।
छोटे आवरण में ताकत के लिए Gr5
ग्रेड 5, Ti-6Al-4V, 895 MPa तन्यता और 828 MPa उपज तक पहुँचता है, जो ग्रेड 2 का लगभग ढाई गुना है। फ्लैंज में इसका मतलब है कि कम धातु के साथ समान जोड़ बनाया जा सकता है, यही कारण है कि Gr5 को कॉम्पैक्ट स्किड पर, उच्च दबाव इंजेक्शन मैनिफोल्ड पर और ऐसे उपकरणों पर चुना जाता है जहां फ्लैंज को एक तंग आवरण के अंदर बैठना पड़ता है। मिश्र धातु लगभग 400 C तक अपनी ताकत बनाए रखती है, इसलिए Gr5 फ्लैंज वहां कड़ा रहता है जहां शुद्ध टाइटेनियम फ्लैंज बोल्ट लोड के तहत रेंगना शुरू कर देगा।
कम करने वाले एसिड के लिए Gr7
ग्रेड 7 में 0.12 से 0.25 प्रतिशत पैलेडियम जोड़ा जाता है। पैलेडियम सतह फिल्म की संक्षारण क्षमता को बढ़ाता है, इसलिए धातु कम करने वाले वातावरण में अपनी निष्क्रिय परत बनाए रखती है जहां ग्रेड 2 घुल जाएगा: हाइड्रोक्लोरिक एसिड, मध्यम सांद्रता में सल्फ्यूरिक एसिड, गर्म क्लोराइड ब्राइन और कुछ कार्बनिक एसिड। Gr7 में फ्लैंज एसिड अनलोडिंग आर्म्स, पिकलिंग लाइन्स और क्लोर अल्कली प्लांट पर आम हैं जहां पाइपिंग पहले से ही Gr7 है और ग्रेड 2 फ्लैंज सिस्टम में सबसे कमजोर बिंदु बन जाएगा।
एक नज़र में Gr5 और Gr7
| आधार संरचना | Gr5 Ti-6Al-4V; Gr7 Ti-0.15Pd व्यावसायिक रूप से शुद्ध |
| तन्यता ताकत | Gr5 895 MPa न्यूनतम; Gr7 345 MPa न्यूनतम |
| उपज शक्ति | Gr5 828 MPa न्यूनतम; Gr7 275 MPa न्यूनतम |
| दीर्घीकरण | Gr5 10 प्रतिशत न्यूनतम; Gr7 20 प्रतिशत न्यूनतम |
| कठोरता | Gr5 लगभग 33 HRC; Gr7 लगभग 24 HRC |
| संक्षारण चरित्र | Gr5 ऑक्सीकरण और समुद्री में अच्छा; Gr7 कम करने वाले एसिड में सबसे अच्छा |
| वेल्डेबिलिटी | Gr5 मिलान फिलर के साथ अच्छा; Gr7 उत्कृष्ट, Gr2 प्रक्रिया से मेल खाता है |
ASME B16.5 विवरण जो साइट पर मायने रखते हैं
बोल्ट पैटर्न इंच पैटर्न है, इसलिए क्लास 150 ASME गैस्केट और इंच बोल्ट एडेप्टर के बिना फिट होते हैं, जो समान आकार के DIN फ्लैंज के विपरीत है। क्लास 150 कम दबाव पर विभिन्न प्रकार के आकार को कवर करता है; लगभग 180 C से ऊपर स्वीकार्य दबाव गिर जाता है और क्लास 300 पैटर्न आमतौर पर इसके बजाय निर्दिष्ट किया जाता है। स्लिप-ऑन फ्लैंज को दो फिलेट वेल्ड के साथ वेल्ड किया जाता है, जो साइट निर्माण के लिए उपयुक्त है, जबकि उसी ग्रेड में एक वेल्ड नेक का उपयोग वहां किया जाता है जहां जोड़ चक्रीय भार देखेगा या जहां रेडियोग्राफी की आवश्यकता होती है।
चेहरा, अंकन और निरीक्षण
उभरा हुआ चेहरा 2 मिमी ऊंचाई के साथ 125 से 250 AARH फिनिश के लिए मशीन किया गया है, और पूर्ण फेस गैस्केट के लिए एक फ्लैट फेस संस्करण उपलब्ध है। प्रत्येक फ्लैंज को ग्रेड, आकार, वर्ग और हीट नंबर के साथ मुहर लगाई जाती है, और हीट नंबर प्रमाण पत्र पर दोहराया जाता है ताकि सामग्री को पिघलने और फोर्जिंग के माध्यम से वापस ट्रैक किया जा सके। शुरुआती स्टॉक का अल्ट्रासोनिक निरीक्षण और मशीन किए गए चेहरों का प्रवेश परीक्षण उपलब्ध है, और प्रत्येक लॉट के साथ ASME B16.5 की एक आयामी रिपोर्ट जारी की जाती है। आकार 1/2 इंच से 24 इंच तक चलते हैं, प्लाईवुड केस में फेस टू फेस पैक किए जाते हैं।
