| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम स्लिप ऑन फ्लैंज |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

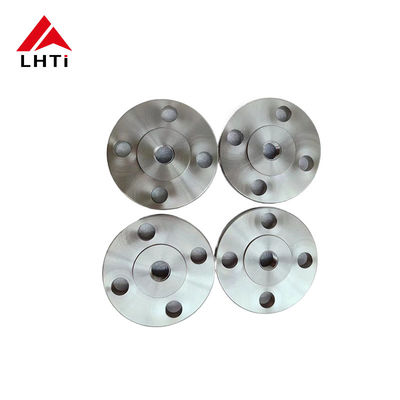

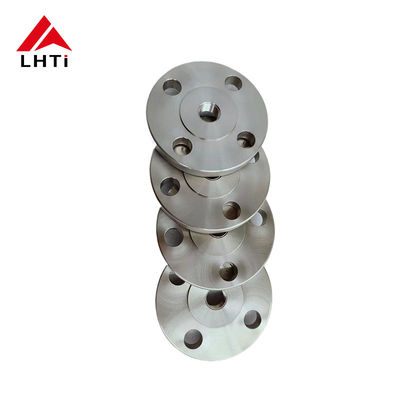

ANSI B16.5 टाइटेनियम प्लेट स्लिप ऑन फ्लैंज Ti Gr1 Gr2 Gr5 Gr7 SORF वर्ग 150 औद्योगिक अनुप्रयोगों के लिए उठाया चेहरा
1. उत्पाद का परिचय EN1092-01 टाइटेनियम प्लेट फ्लैंज
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और क्रॉप प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
टाइटेनियम स्लिप-ऑन फ्लैंग्स,एएसएमई बी16.5 मानकों के अनुरूप और ग्रेड 2 टाइटेनियम मिश्र धातु से निर्मित, तेल और गैस उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं।इन ऊंचा चेहरे के साथ flanges उच्च दबाव और संक्षारक वातावरण के अधीन पाइपलाइनों और उपकरणों में सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए डिज़ाइन किया गया हैइस पेपर में ASME B16.5 ग्रेड 2 क्लास 150 टाइटानियम स्लिप-ऑन फ्लैंग्स के विनिर्देशों, विशेषताओं और अनुप्रयोगों की जांच की गई है।तेल और गैस क्षेत्र में परिचालन दक्षता और विश्वसनीयता बढ़ाने में उनके महत्व को रेखांकित करना.
एएसएमई बी165मानक NPS 1/2 से NPS 24 तक पाइप फ्लैंग्स और फ्लैंग फिटिंग के आयामों और सहिष्णुता को कवर करता है, जो प्रक्रिया उद्योगों में उपयोग किया जाता है। एक टाइटेनियम स्लिप-ऑन फ्लैंग (SO फ्लैंग) ASME B16 के अनुरूप।5 विशेष रूप से टाइटेनियम पाइप या टाइटेनियम मिश्र धातु घटकों के साथ पाइप के साथ उपयोग के लिए डिज़ाइन किया गया है.
टाइटेनियम स्लिप-ऑन फ्लैंग्सआम तौर पर व्यावसायिक रूप से शुद्ध टाइटेनियम (ग्रेड 2) या टाइटेनियम मिश्र धातु जैसे ग्रेड 12 का उपयोग करके निर्मित होते हैं। ये फ्लैंग्स टाइटेनियम प्लेटों से फोर्ज या निर्मित होते हैं,विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त उच्च शक्ति और संक्षारण प्रतिरोध सुनिश्चित करना.स्लिप-ऑन फ्लैंजइसका आंतरिक व्यास उस पाइप के बाहरी व्यास से थोड़ा बड़ा है जिस पर यह फिट होने के लिए डिज़ाइन किया गया है। इसे संरेखित करना और वेल्ड करना आसान है, जो एक चिकनी बोर और अच्छे प्रवाह विशेषताओं को प्रदान करता है।5 स्लिप-ऑन फ्लैंग्स के लिए एक ऊंचा चेहरा (आरएफ) डिजाइन निर्दिष्ट करता है, जो एक संबंधित फ्लैंज या फिटिंग पर बोल्ट किए जाने पर एक सील बनाने में मदद करता है।
2ASME B16.5 टाइटेनियम प्लेट स्लिप ऑन फ्लैंज के ग्रेड
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जो इसे उच्च फ्रैक्चर कठोरता और बेहतर लचीलापन के लिए बेहतर बनाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.ASME B16.5 Calss 150 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
|
पाइप |
फ्लैंज डेटा |
हब |
ऊंचा चेहरा |
ड्रिलिंग डेटा |
वजन |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
पाइप का नाममात्र आकार
|
ए | बी | सी | D | F | जी | H | मैं | J |
किलोग्राम/टुकड़ा
|
|
|
बाहरी व्यास |
कुल व्यास |
अंदर का व्यास |
फ्लैंज मोटाई min |
कुल लंबाई |
केंद्र व्यास |
चेहरे का व्यास |
छेद की संख्या |
बोल्ट छेद व्यास |
छेद के वृत्त का व्यास |
||
|
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
|||
| आधा | 0.840 21.30 | 3.500 88.90 | 0.880 22.40 | 0.440 11.20 | 0.620 15.70 | 1.190 30.20 | 1.380 35.10 | 4 | 0.620 15.70 | 2.380 60.45 | 0.39 |
| 3/4 | 1.050 26.70 | 3.880 98.60 | 1.090 27.70 | 0.500 12.70 | 0.620 15.70 | 1.500 38.10 | 1.690 42.90 | 4 | 0.620 15.70 | 2.750 69.85 | 0.56 |
| 1 | 1.315 33.40 | 4.250 108.0 | 1.360 34.50 | 0.560 14.20 | 0.690 17.50 | 1.940 49.30 | 2.000 50.80 | 4 | 0.620 15.70 | 3.120 79.25 | 0.78 |
| एक चौथाई | 1.660 42.20 | 4.620 117.3 | 1.700 43.20 | 0.620 15.70 | 0.810 20.60 | 2.310 58.70 | 2.500 63.50 | 4 | 0.620 15.70 | 3.500 88.90 | 1.03 |
| 1 1/2 | 1.900 48.30 | 5.000 127.0 | 1.950 49.50 | 0.690 17.50 | 0.880 22.40 | 2.560 65.00 | 2.880 73.15 | 4 | 0.620 15.70 | 3.880 98.60 | 1.32 |
| 2 | 2.375 60.30 | 6.000 152.4 | 2.440 62.00 | 0.750 19.10 | 1.000 25.40 | 3.060 77.70 | 3.620 91.90 | 4 | 0.750 19.10 | 4.750 120.7 | 2.06 |
| ढाई | 2.875 73.00 | 7.000 177.8 | 2.940 74.70 | 0.880 22.40 | 1.120 28.40 | 3.560 90.40 | 4.120 104.6 | 4 | 0.750 19.10 | 5.500 139.7 | 3.28 |
| 3 | 3.500 88.90 | 7.500 190.5 | 3.570 90.70 | 0.940 23.90 | 1.190 30.20 | 4.250 108.0 | 5.000 127.0 | 4 | 0.750 19.10 | 6.000 152.4 | 3.85 |
| साढ़े तीन | 4.000 101.6 | 8.500 215.9 | 4.070 103.4 | 0.940 23.90 | 1.250 31.75 | 4.810 122.2 | 5.500 139.7 | 8 | 0.750 19.10 | 7.000 177.8 | 4.81 |
| 4 | 4.500 114.3 | 9.000 228.6 | 4.570 116.1 | 0.940 23.90 | 1.310 33.30 | 5.310 134.9 | 6.190 157.2 | 8 | 0.750 19.10 | 7.500 190.5 | 5.30 |
| 5 | 5.563 141.3 | 10.00 254.0 | 5.660 143.8 | 0.940 23.90 | 1.440 36.60 | 6.440 163.6 | 7.310 185.7 | 8 | 0.880 22.40 | 8.500 215.9 | 6.07 |
| 6 | 6.625 168.3 | 11.00 279.4 | 6.720 170.7 | 1.000 25.40 | 1.560 39.60 | 7.560 192.0 | 8.500 215.9 | 8 | 0.880 22.40 | 9.500 241.3 | 7.45 |
| 8 | 8.625 219.1 | 13.50 342.9 | 8.720 221.5 | 1.120 28.40 | 1.750 44.50 | 9.690 246.1 | 10.62 269.7 | 8 | 0.880 22.40 | 11.75 298.5 | 12.1 |
| 10 | 10.75 273.0 | 16.00 406.4 | 10.88 276.3 | 1.190 30.20 | 1.940 49.30 | 12.00 304.8 | 12.75 323.9 | 12 | 1.000 25.40 | 14.25 362.0 | 16.5 |
| 12 | 12.75 323.8 | 19.00 482.6 | 12.88 327.1 | 1.250 31.75 | 2.190 55.60 | 14.38 365.3 | 15.00 381.0 | 12 | 1.000 25.40 | 17.00 431.8 | 26.2 |
| 14 | 14.00 355.6 | 21.00 533.4 | 14.14 3591 | 1.380 35.10 | 2.250 57.15 | 15.75 400.1 | 16.25 4128 | 12 | 1.120 28.40 | 18.75 476.3 | 34.6 |
| 16 | 16.00 406.4 | 23.50 596.9 | 16.16 410.5 | 1.440 36.60 | 2.500 63.50 | 18.00 457.2 | 18.50 469.9 | 16 | 1.120 28.40 | 21.25 539.8 | 44.8 |
| 18 | 18.00 457.2 | 25.00 635.0 | 18.18 461.8 | 1.560 39.60 | 2.690 68.30 | 19.88 505.0 | 21.00 533.4 | 16 | 1.250 31.75 | 22.75 577.9 | 48.9 |
| 20 | 20.00 508.0 | 27.50 698.5 | 20.20 513.1 | 1.690 42.90 | 2.880 73.15 | 22.00 558.8 | 23.00 584.2 | 20 | 1.250 31.75 | 25.00 635.0 | 61.9 |
| 24 | 24.00 609.6 | 32.00 8128 | 24.25 616.0 | 1.880 47.80 | 3.250 82.60 | 26.12 663.4 | 27.25 692.2 | 20 | 1.380 35.10 | 29.50 749.3 | |
4टाइटेनियम प्लेट स्लिप ऑन फ्लैन्ज के लाभ:
टाइटेनियम प्लेट स्लिप-ऑन फ्लैंग्स कई फायदे प्रदान करते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां टाइटेनियम के गुण फायदेमंद होते हैं। यहां कुछ प्रमुख लाभ दिए गए हैंः
संक्षारण प्रतिरोधः टाइटेनियम समुद्री जल, एसिड और क्लोराइड सहित कई आक्रामक वातावरणों में संक्षारण के प्रति अत्यधिक प्रतिरोधी है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उन अनुप्रयोगों के लिए आदर्श बनाता है जहां संक्षारण एक चिंता का विषय है, जैसे समुद्री वातावरण, रासायनिक प्रसंस्करण और अपतटीय तेल प्लेटफार्म।
उच्च शक्ति-से-वजन अनुपातः टाइटेनियम अपने उत्कृष्ट शक्ति-से-वजन अनुपात के लिए जाना जाता है, जो अधिकांश अन्य धातुओं से बेहतर है।यह विशेषता टाइटेनियम स्लिप-ऑन flanges मजबूत प्रदान करने के लिए अनुमति देता हैयह विशेष रूप से एयरोस्पेस अनुप्रयोगों और उद्योगों में फायदेमंद है जहां वजन में कमी महत्वपूर्ण है।
जैव संगतताः टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा उपकरणों, दवा उत्पादन,और खाद्य प्रसंस्करण जहां उत्पाद शुद्धता और सुरक्षा आवश्यक है.
उच्च तापमान प्रतिरोधः टाइटेनियम ग्रेड के आधार पर उच्च तापमान, लगभग 600°C (1112°F) तक अपनी ताकत और संक्षारण प्रतिरोध बनाए रखता है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उच्च तापमान अनुप्रयोगों जैसे हीट एक्सचेंजर और रासायनिक रिएक्टरों के लिए उपयुक्त बनाता है.
निर्माण में आसानीः टाइटेनियम को आसानी से मशीनीकृत, वेल्डेड और तैयार किया जा सकता है, जिससे स्लिप-ऑन फ्लैंग्स में जटिल आकार और विन्यास की अनुमति मिलती है।विनिर्माण में यह लचीलापन विशिष्ट परियोजना आवश्यकताओं के अनुकूलन और अनुकूलन को सुविधाजनक बनाता है.
दीर्घायु और स्थायित्वः टाइटेनियम अपनी दीर्घकालिक स्थायित्व और समय के साथ अपघटन के प्रतिरोध के लिए जाना जाता है।मांग वाले औद्योगिक वातावरण में स्लिप-ऑन फ्लैंग्स का विश्वसनीय प्रदर्शन और विस्तारित सेवा जीवन सुनिश्चित करना.
5. तापमानASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
| एएनएसआई बी165 | टाइटेनियम फ्लैंग्स दबाव रेटिंग | ||||||
| तापमान °F | वर्ग 150 | वर्ग 300 | वर्ग 400 | वर्ग 600 | वर्ग 900 | वर्ग 1500 | वर्ग 2500 |
| -20 से 100 तक | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
6टाइटेनियम प्लेट फ्लैंज निरीक्षण पर फिसल
दृश्य परीक्षण (वीटी):इसमें किसी भी दृश्य दोष जैसे दरारें, छिद्र या अनुचित वेल्ड प्रोफाइल का पता लगाने के लिए वेल्ड की सतह और फ्लैंज का नेत्रहीन निरीक्षण करना शामिल है।
अल्ट्रासोनिक परीक्षण (यूटी):यह तकनीक सामग्री के भीतर आंतरिक दोषों का पता लगाने के लिए उच्च आवृत्ति ध्वनि तरंगों का उपयोग करती है, जैसे कि खोखलेपन, समावेशन या दरारें। यह विशेष रूप से टाइटेनियम वेल्ड के मोटे वर्गों के लिए उपयोगी है।
रेडियोग्राफिक परीक्षण (आरटी):यह विधि वेल्ड और फ्लैंज की आंतरिक संरचना की छवियों को उत्पन्न करने के लिए एक्स-रे या गामा किरणों का उपयोग करती है। यह आंतरिक दोषों का पता लगाने और वेल्ड की गुणवत्ता का आकलन करने के लिए प्रभावी है।
चुंबकीय कण परीक्षण (एमटी):एमटी का प्रयोग फेरोमैग्नेटिक सामग्री में सतह और निकट-सतह दोषों का पता लगाने के लिए किया जाता है।यह विधि तब तक लागू नहीं हो सकती जब तक कि चुंबकीय सामग्री या कोटिंग न हो जो चुंबकीय हो सकें.
छिद्रण परीक्षण/रंग छिद्रण (पीटी):पीटी में वेल्ड की सतह पर एक डाई पेनेट्रेंट लगाने और फिर सतह को तोड़ने वाले दोषों को प्रकट करने के लिए अतिरिक्त डाई को हटाने शामिल हैं। यह विधि छोटे दरारों, छिद्रों और रिसाव का पता लगाने के लिए उपयोगी है।
एडी करंट परीक्षण (ईटी):ईटी टाइटेनियम जैसी प्रवाहकीय सामग्री में सतह और निकट-सतह दोषों का पता लगाने के लिए विद्युत चुम्बकीय प्रेरण का उपयोग करता है। यह संक्षारण, दरारों और सामग्री गुणों में भिन्नता का पता लगाने के लिए उपयोगी है।
ध्वनिक उत्सर्जन (एई):एई में तनाव के अधीन सामग्री से ध्वनिक उत्सर्जन की निगरानी करना शामिल है ताकि दरारें या रिसाव जैसे दोषों के संकेत देने वाले परिवर्तनों का पता लगाया जा सके। इसका उपयोग वेल्ड और बेस सामग्री दोनों के निरीक्षण के लिए किया जा सकता है4
7टाइटेनियम प्लेट फ्लैंग्स के विभिन्न चेहरे प्रकारः
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लैंज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज का सामना करने वाले प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
