| ब्रांड नाम: | LH-Ti |
| मॉडल संख्या: | एलएच-बीएल |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | US dollar $30/pc--US dollar $80/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |
वेल्ड नेक टाइटेनियम फ्लैंजः ASME, JIS और DIN फेस
एक वेल्ड नेक फ्लैंज एकमात्र सामान्य फ्लैंज रूप है जहां नाब संरचनात्मक कार्य करता हैःयह पाइप की दीवार के लिए नीचे फ्लैंज मोटाई से tapers और पाइप में इसे छोड़ने के बजाय पाइप में संयुक्त के झुकने पल ले जाता हैयही कारण है कि बोर, नाब लंबाई और चेहरे को सभी एक ही मानक से आना चाहिए, और क्यों चार मानकों को सूचीबद्ध करने वाले पृष्ठ को एक एकल प्रणाली को सूचीबद्ध करने की तुलना में अधिक बारीकी से पढ़ने की आवश्यकता है।
एक फोर्जिंग, चार आयामी प्रणाली
इस पृष्ठ पर मानक फ़ील्ड नाम ASME B16 हैं।5, JIS B2220, DIN 2627 से 2628 और GB/T 9116 एक साथ। ये प्रणाली एक ऊंचा चेहरा के विचार पर सहमत हैं और लगभग हर आयाम पर असहमत हैंः बोल्ट सर्कल, बोल्ट व्यास,फ्लैंज का बाहरी व्यासDN 100 और JIS 10K के बीच का एक फ्लैंज DN 100 क्लास 150 फ्लैंज से नहीं जुड़ता है, भले ही दोनों नामतः 4 इंच के हों और दोनों का रेटिंग 10 से 20 बार के करीब हो।
व्यावहारिक परिणाम यह है कि मानक एक वरीयता नहीं है, यह भाग संख्या का हिस्सा है।गास्केट और बोल्टिंग सभी उस प्रणाली से आते हैं, और पार करने का एकमात्र सुरक्षित तरीका है कि आप संभोग फ्लैंज को भी बदल दें।
| प्रणाली | आकार सीमा यहाँ | लिखित दबाव | चेहरे का विवरण | के साथ विनिमय नहीं किया जा सकता |
|---|---|---|---|---|
| एएसएमई बी165 | एनपीएस 1/2 से 24 | वर्ग 150 से 2500 | आरएफ 2 मिमी ऊंचा, आरटीजे वैकल्पिक | एक ही डीएन पर जेआईएस |
| JIS B2220 | DN 10 से 600 | 5K, 10K, 16K, 20K, 30K | आरएफ, बोल्ट सर्कल छोटा | एएसएमई बोल्ट सर्कल |
| डीआईएन 2627 | DN 10 से 600 | पीएन16 | ऊंचा चेहरा, डीआईएन ऊंचाई | वर्ग 150 चेहरा |
| डीआईएन 2628 | DN 10 से 500 | PN25 और PN40 | ऊंचा चेहरा, मोटी हब | पीएन16 हब |
| GB/T 9116 | DN 10 से 2000 तक | PN2.5 से PN160 तक | डीआईएन का पालन करता है, फिले में भिन्न होता है | चेक के बिना डीआईएन |
डीआईएन 2627 पीएन16 और डीआईएन 2628 पीएन25 और पीएन40 को कवर करता है, इसलिए कोई भी वर्ग 900 या वर्ग 2500 के फ्लैंज का वर्णन नहीं कर सकता है, चाहे पृष्ठ पर दबाव पंक्ति क्या कहती है।DIN संख्याओं को पढ़ें के रूप में क्या कार्य कर सकते हैं मशीन, नहीं एक सीमा है कि सूची में हर वर्ग के लिए लागू होता है के रूप में.
वेल्ड गर्दन के रूप में हब
एक वेल्ड गर्दन फ्लैंज के छेद को पाइप के आंतरिक व्यास से मेल खाने के लिए मशीनीकृत किया जाता है।संयुक्त एक कदम है कि उत्पाद फंस जाता है और वेल्ड जड़ पर एक तनाव वृद्धि बनाता हैयदि यह अधिक है, तो वेल्ड को एक अंतर को पाटना होगा और जड़ पास एक नाखून बन जाता है। इसलिए छेद को केवल नाममात्र आकार के साथ नहीं, बल्कि पाइप शेड्यूल के साथ उद्धृत किया जाना चाहिए।
टाइटेनियम वेल्डिंग पक्ष स्टील की तुलना में कम क्षमाशील बनाता है। वेल्डिंग पूल लगभग 400 डिग्री सेल्सियस से नीचे ठंडा होने तक निष्क्रिय गैस के नीचे रहना चाहिए,क्योंकि उस तापमान से ऊपर धातु ऑक्सीजन और नाइट्रोजन को अवशोषित करती है और एक अल्फा केस बनाती है जो झुकने के तहत दरार करती हैवेल्ड कैप पर एक पुआल रंग स्वीकार्य है, एक नीले या बैंगनी का मतलब है कि सुरक्षा विफल हो गई है, और एक सफेद छिलकेदार जमा का मतलब है कि संयुक्त को कपड़े के बजाय काट दिया जाना चाहिए।
इस पृष्ठ पर मानक फ़ील्ड पढ़ना
यह फ़ील्ड ASTM B16 शब्दों के साथ समाप्त होता है।5. ऐसा कोई मानक नहीं हैः B16.5 एक ASME आयामी मानक है, और टाइटेनियम फोर्जिंग के लिए सामग्री पक्ष ASTM B381 है। एक प्रमाण पत्र ASTM B16.5 उद्धृत नहीं किया जा सकता है,इसलिए एक खरीदार ASME B16 के लिए पूछना चाहिए.5 आयामों पर और ASTM B381 सामग्री पर, दोनों एक ही रिपोर्ट में नामित किया गया है।
उसी फ़ील्ड में ASME और ANSI को भी अलग-अलग निकायों की तरह सूचीबद्ध किया गया है। वे अपने पुराने और नए नामों के तहत एक ही संगठन हैं, और B16.5 दशकों से ASME दस्तावेज रहा है।यह एक हानिरहित डुप्लिकेट है, लेकिन यह एक उपयोगी संकेत है कि स्पेसिफिकेशन का बाकी हिस्सा कितना सावधानीपूर्वक लिखा गया था।
रसायन शास्त्र तालिका के विरुद्ध सामग्री सूची
सामग्री पंक्ति Gr1, Gr1, Gr2, Gr3, Gr4, Gr7 और Gr9 पढ़ता है। Gr1 दो बार दिखाई देता है, Gr3, Gr4 और Gr9 रसायन विज्ञान या खिंचाव तालिकाओं में कहीं नहीं दिखाई देते हैं,और Gr5 उन तालिकाओं में दिखाई देता है लेकिन सामग्री पंक्ति में नहीं. इस पृष्ठ से Gr9 ऑर्डर करने वाला खरीदार एक ग्रेड ऑर्डर कर रहा होगा जिसके लिए पृष्ठ एक रचना नहीं दिखा सकता है।
Gr9 Ti-3Al-2.5V है, लगभग 650 MPa तन्यता और अच्छी ठंड मोल्डिंग क्षमता वाला एक ट्यूब मिश्र धातु है, और यह एक फोल्डेड फ्लैंज के लिए एक असामान्य विकल्प है। एक वेल्ड गर्दन के लिए समझदार डिफ़ॉल्ट Gr2 है। यह साफ फोर्ज करता है,बिना किसी हलचल के वेल्ड करता है और गर्मी प्रभावित क्षेत्र के लिए पर्याप्त लचीलापन रखता है. Gr7 वह पिक है जहां क्लोराइड लाइन में बैठते हैं, Gr5 जहां फ्लैंज स्वयं उच्च भार ले जाता है, और Gr1 केवल कम दबाव के काम के लिए क्योंकि यह चेहरे पर विकृत करने के लिए पर्याप्त नरम है।
| पद | कहा जाना चाहिए | विशिष्ट मूल्य | यदि छोड़ा गया हो | इसकी जांच कैसे की जाती है |
|---|---|---|---|---|
| बोर और कार्यक्रम | पाइप की दीवार से मेल खाने के लिए बोर | एनपीएस 4 पर एसएच 40 | वेल्ड रूट पर कदम | बोर गेज और पाइप का नमूना |
| नाब की ऊंचाई | लम्बा या मानक पैटर्न | मानक, 1.5 x दीवार | छोटा हब, उच्च तनाव | नियम और चित्रण |
| चेहरा | आरएफ, एफएफ या आरटीजे | आरएफ प्रति बी165 | गास्केट बैठता नहीं है | सीधा किनारा और गहराई का मापक |
| बोल्ट सर्कल | मानक और वर्ग | B16.5 तालिका के अनुसार | संभोग फ्लैंज से छेद | छेद के माध्यम से कैलिपर |
| ग्रेड और रिपोर्ट | ग्रेड प्लस 3.1 रिपोर्ट | ग्रेड 2, बी 381 फोर्जिंग | मिल के लिए छोड़ दिया ग्रेड | एमपीआई और एमटीआर |
आदेश नोट्स
मानक, आकार, वर्ग या पीएन, चेहरा, बोरिंग अनुसूची, हब पैटर्न, ग्रेड और रिपोर्ट दें। उनमें से बोरिंग अनुसूची सबसे अधिक गायब है,और यह एक है कि तय करता है कि क्या फ्लैंज पाइप है कि पहले से ही साइट पर है करने के लिए वेल्डेड किया जा सकता है.
आकार इस पृष्ठ पर एनपीएस 1/2 से 24 और डीएन 10 से 2000 के रूप में लिखा गया है। वे अलग-अलग सीमाएं हैंः एनपीएस 24 डीएन 600 है, और डीएन 2000 एनपीएस 80 के पास है, जो बी 16 के बाहर है।5 और एक निर्मित या बी 16 होगा.47 आइटम. एक बी16.5 वेल्ड गर्दन के लिए एनपीएस 1/2 से 24 के अंदर ऑर्डर करें, और बड़े आकारों को ड्राइंग नियंत्रित के रूप में व्यवहार करें।
सतह को पॉलिश के रूप में सूचीबद्ध किया गया है। एक फ्लैंज चेहरे के लिए, पॉलिश पूरे शरीर पर नहीं, बल्कि उठाए गए चेहरे पर एक खत्म है, और गास्केट बैठने की सतह में एक असमानता बैंड है जो गास्केट प्रकार के अनुरूप है।चेहरे पर दर्पण खत्म एक सुधार नहीं है: एक सर्पिल घाव गास्केट को काटने के लिए एक नियंत्रित दांत फिनिश की आवश्यकता होती है, और एक कांच चिकना चेहरा इसे बोल्ट भार के तहत फिसलने देता है।

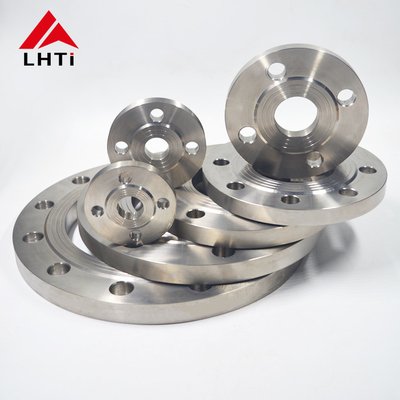

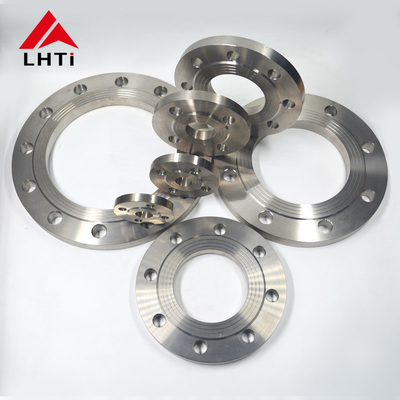

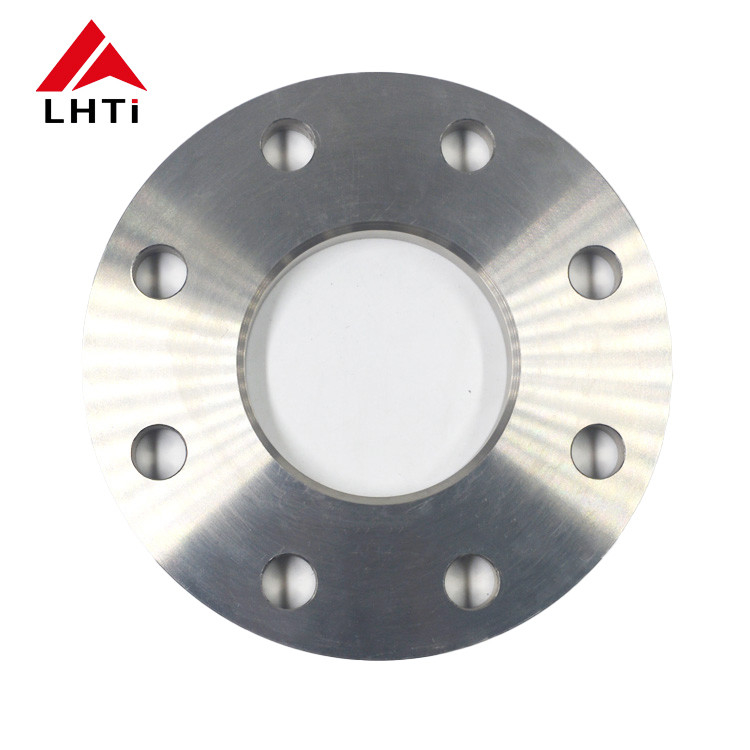

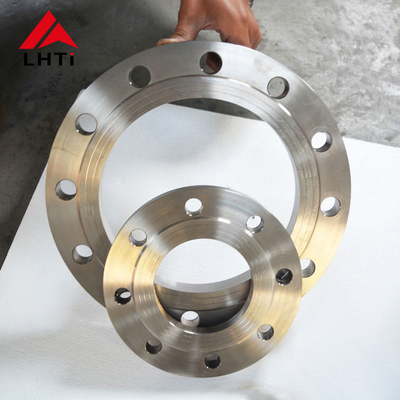

उत्पाद चित्र
