| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम शीट |
| न्यूनतम आदेश मात्रा: | 50 किलो |
| भुगतान की शर्तें: | टी/टी, , एल/सी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 200000 किग्रा |
0.2 मिमी से नीचे टाइटेनियम फ़ॉइल: गेज और कॉइल सेट
फ़ॉइल एक पतली शीट नहीं है जिसका एक अलग नाम है। लगभग 0.2 मिमी से नीचे, सामग्री प्लेट की तरह व्यवहार करना बंद कर देती है और स्प्रिंग की तरह व्यवहार करना शुरू कर देती है: यह माइक्रोमीटर के नीचे झुक जाती है, यह कॉइल की वक्रता को बनाए रखती है, और अनपैकिंग के दौरान बनाया गया एक क्रीज़ हटाया नहीं जा सकता है। ऑर्डर में फ़ॉइल, कॉइल और हैंडलिंग का वर्णन करना होगा, क्योंकि मिल केवल पहले दो को नियंत्रित कर सकती है।
फ़ॉइल कहाँ से शुरू होता है और गेज क्या साबित कर सकता है
ASTM B265 टाइटेनियम स्ट्रिप को सबसे पतले रोल्ड गेज तक कवर करता है, और अधिकांश मिलें 0.2 मिमी से नीचे किसी भी चीज़ को फ़ॉइल मानती हैं। उस मोटाई पर एक मानक माइक्रोमीटर का मापने वाला बल फ़ॉइल को संपीड़ित करने और कम पढ़ने के लिए पर्याप्त होता है, इसलिए रीडिंग उपकरण पर निर्भर करती है। कम बल वाला माइक्रोमीटर, एक एयर गेज या ज्ञात क्षेत्र पर एक आधार वजन जांच ऐसे तरीके हैं जो एक संख्या देते हैं जिसे कोई अन्य प्रयोगशाला पुन: पेश कर सकती है।
मोटाई चौड़ाई में भी बदलती रहती है। फ़ॉइल को काम करने वाले रोल के बीच रोल किया जाता है जो झुकते हैं, इसलिए केंद्र किनारों की तुलना में थोड़ा मोटा चलता है जब तक कि मिल उस पास के लिए रोल को क्राउन न करे। बीच में एक एकल रीडिंग कॉइल को चापलूसी करती है; चौड़ाई में पांच रीडिंग, दर्ज की गई, वह है जिससे विवाद तय होता है।
| गेज बैंड | इसका सामान्यतः उपयोग क्या होता है | इसे कैसे मापें | विफलता मोड जिस पर ध्यान देना है | यह कैसे शिप होता है |
|---|---|---|---|---|
| 0.02 से 0.05 मिमी | डायाफ्राम, हीट शील्ड, फिल्टर | कम बल गेज या आधार वजन | पिनहोल और क्रीज़ | एक मजबूत कोर पर कॉइल, किनारा संरक्षित |
| 0.05 से 0.10 मिमी | गैस्केट, इलेक्ट्रोड, लाइनिंग शिम | हल्के एनविल बल वाले माइक्रोमीटर | कॉइल सेट से तरंग | बोर्डों के बीच कॉइल या कटी हुई शीट |
| 0.10 से 0.15 मिमी | हीट एक्सचेंजर फिन, सील | पांच बिंदुओं पर माइक्रोमीटर | चौड़ाई में मोटाई का बहाव | कटी हुई शीट, फ्लैट पैक |
| 0.15 से 0.20 मिमी | गठित कवर, छोटी स्टैम्पिंग | माइक्रोमीटर या एयर गेज | फॉर्मिंग में स्प्रिंगबैक | इंटरलीविंग के साथ कटी हुई शीट |
| 0.20 मिमी से ऊपर | शीट, फ़ॉइल नहीं, अधिकांश मिलों द्वारा | मानक शीट विधि | किनारे को नुकसान | शीट, किनारा संरक्षित |
प्रतिशत के रूप में लिखी गई सहनशीलता पतले सिरे पर पूर्ण शब्दों में लिखी गई सहनशीलता की तुलना में अधिक आसानी से पकड़ी जाती है। 0.05 मिमी का दस प्रतिशत 0.005 मिमी है, जो एक अच्छे गेज की पुनरावृत्ति के भीतर है; 0.02 मिमी का दस प्रतिशत 0.002 मिमी है, जो नहीं है। जब गेज इतना पतला होता है, तो समझदार ऑर्डर पूर्ण शब्दों में बैंड बताता है और मिल विधि को स्वीकार करता है जो इसे साबित कर सकती है।
कॉइल सेट, तरंग और तनाव समस्या
फ़ॉइल को तनाव के तहत रोल और कॉइल किया जाता है, और यह दोनों को याद रखता है। कॉइल सेट वह वक्रता है जो अनकॉइलिंग के बाद रह जाती है; तरंग वह किनारा या केंद्र की लहर है जो तनाव जारी होने पर रह जाती है। न तो मोटाई की खराबी है और न ही इसे बाद में रोल आउट किया जा सकता है, इसलिए एक ऐसे हिस्से के लिए जिसे सपाट रहने की आवश्यकता है, या तो एक समतल कटी हुई लंबाई या एक बनाने वाला कदम चाहिए जो फ़ॉइल को सीधा खींचे।
सपाट फ़ॉइल खरीदने का तरीका कॉइल नहीं, बल्कि कटी हुई शीट खरीदना है, और परिभाषित क्षेत्र पर सपाटता को शब्द के बजाय बताना है। एक शीट जो मेज पर सपाट रहती है, वह एक किनारे पर क्लैंप होने पर भी लहर सकती है, जो कि भट्टी या प्रेस में इसका उपयोग कैसे किया जाएगा। फिक्स्चर के मुकाबले सपाटता का उद्धरण दें।
टेम्पर, स्प्रिंग और फॉर्मिंग विंडो
एनील्ड Gr2 फ़ॉइल हाथ के औजारों से बनाने के लिए पर्याप्त नरम होता है और बिना टूटे मुड़ जाता है, लेकिन यह आसानी से खिंचता और निशान भी छोड़ता है। हार्ड रोल्ड फ़ॉइल एक आकार रखता है और दो से चार डिग्री तक स्प्रिंगबैक करता है, जो स्प्रिंग संपर्क में उपयोगी और डीप ड्रॉ में अजीब होता है। टेम्पर को अंतिम एनील के बाद कोल्ड रिडक्शन की मात्रा से सेट किया जाता है, इसलिए इसे विशेषण के रूप में नहीं, बल्कि एक शर्त के रूप में ऑर्डर में होना चाहिए।
फ़ॉइल जल्दी से वर्क हार्डन भी होता है, क्योंकि हर पास एक पतले सेक्शन का एक बड़ा अंश हटा देता है। एक ऐसे हिस्से के लिए जिसे दो बनाने वाले ऑपरेशन की आवश्यकता होती है, उसे इंटरस्टेज एनील की आवश्यकता हो सकती है, और एनील को वैक्यूम या निष्क्रिय गैस में किया जाना चाहिए: 0.05 मिमी पर हवा की भट्टी में उठाया गया ऑक्सीजन पूरे सेक्शन का एक बड़ा अंश है।
पिनहोल, रोल मार्क्स और सफाई
पतली फ़ॉइल में पिनहोल हो सकते हैं जो परावर्तित प्रकाश में अदृश्य होते हैं और लैंप के मुकाबले स्पष्ट होते हैं। डायाफ्राम या फिल्टर के लिए, पूरे क्षेत्र में एक प्रकाश परीक्षण ही एकमात्र जांच है जिसका कोई मतलब है। रोल मार्क्स और समावेशन इंगोट और रोल से विरासत में मिलते हैं, और पिकलिंग की कोई भी मात्रा उन्हें हटा नहीं सकती है, इसलिए उन्हें प्रेस के बजाय मिल में अस्वीकार करना होगा।
सफाई एक अलग विनिर्देश है। अवशिष्ट रोलिंग तेल, उंगलियों के निशान और हवा में धूल सभी चिकित्सा प्रत्यारोपण या खाद्य संपर्क के लिए फ़ॉइल पर मायने रखते हैं, और वे यांत्रिक प्रमाण पत्र द्वारा कवर नहीं किए जाते हैं। यदि फ़ॉइल एक साफ प्रक्रिया में जा रहा है, तो ऑर्डर पर ऐसा कहें और इसे वहां रखने के लिए एक पैकिंग विधि के लिए पूछें: इंटरलीव्ड, बैग, और दस्ताने से संभाला।
| ऑर्डर पर फ़ील्ड | यह डिलीवरी क्यों तय करता है | एक कमजोर संस्करण | इसके बजाय क्या आता है | अपरिभाषित |
|---|---|---|---|---|
| ग्रेड और UNS नंबर | ऑक्सीजन और एनील प्रतिक्रिया को ठीक करता है | Gr2 | Gr2 रेंज के भीतर कोई भी गर्मी | अपरिभाषित |
| बैंड के साथ मोटाई | रोलिंग पास और गेज सेट करता है | 0.05 मिमी | एक विस्तृत श्रृंखला के एक छोर पर एक फ़ॉइल | अपरिभाषित |
| प्रारूप: कॉइल या शीट | हैंडलिंग, पैकिंग और मूल्य तय करता है | फ़ॉइल | एक कॉइल जिसे आपको डीकॉइल और समतल करना है | अपरिभाषित |
| टेम्पर | एनील्ड फ़ॉइल बनता है; हार्ड फ़ॉइल स्प्रिंग करता है | नरम | एक छोटी एनील से आधा हार्ड फ़ॉइल | अपरिभाषित |
| सतह और सफाई | चिकित्सा और खाद्य उपयोग के लिए मायने रखता है | साफ | रोल मार्क्स और अवशिष्ट तेल | अपरिभाषित |
ऑर्डरिंग नोट्स
ग्रेड को UNS नंबर के साथ, मोटाई को पूर्ण बैंड के साथ, चौड़ाई, प्रारूप (आंतरिक व्यास वाले कॉइल, या लंबाई वाले कटी हुई शीट), टेम्पर, सतह और सफाई, विधि के साथ सपाटता, और प्रमाण पत्र स्तर लिखें। अंतिम उपयोग जोड़ें, क्योंकि हीट शील्ड के लिए फ़ॉइल और इम्प्लांट के लिए फ़ॉइल एक ही मिल से गुजरते हैं और बहुत अलग कागजात के साथ निकलते हैं।

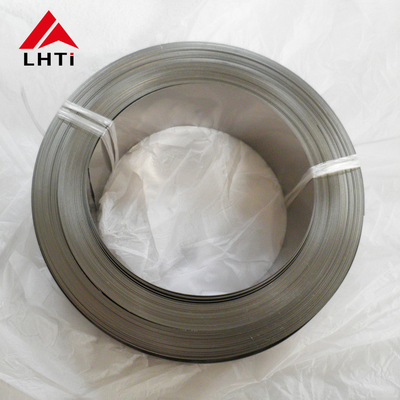

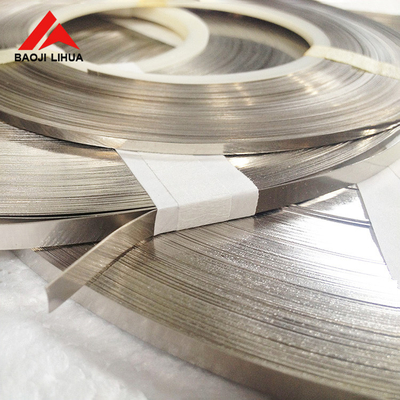

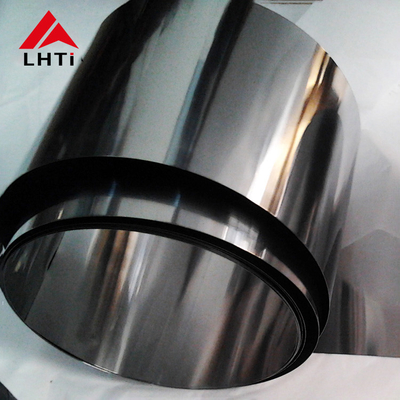

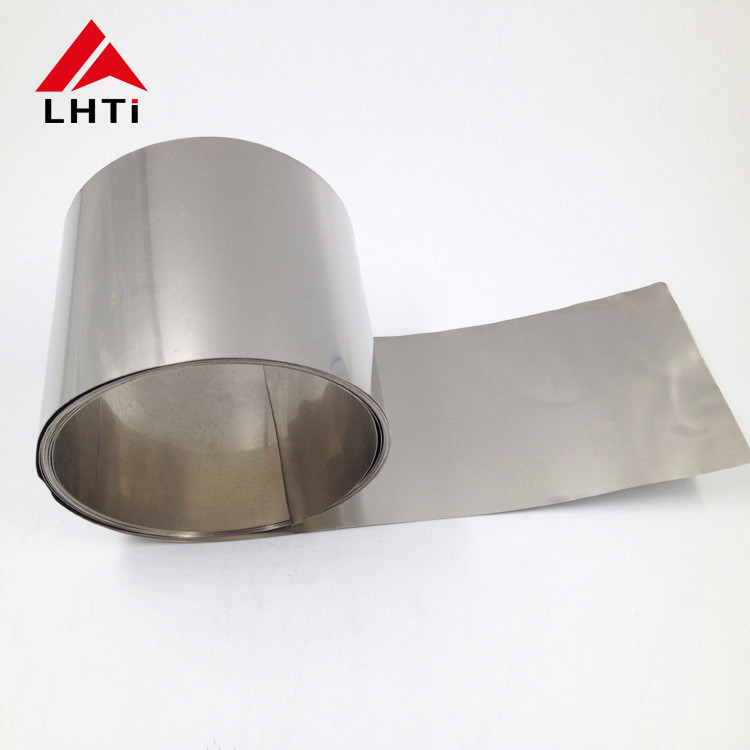

उत्पाद छवियां
![]()
