ग्र1 टाइटेनियम शीट: ऑक्सीजन 0.18 और डीप ड्रा

ग्र1 टाइटेनियम शीट: ऑक्सीजन 0.18 और डीप ड्रा

ब्रांड नाम: LHTi
मॉडल संख्या: टाइटेनियम शीट
न्यूनतम आदेश मात्रा: 50 किलो
भुगतान की शर्तें: टी/टी, , एल/सी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: प्रति माह 200000 किग्रा
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
ISO9001:2015; TUV; SGS;BV
मानक:
एएसटीएम बी265
तकनीकी:
ठंडी स्थिति में लपेटा गया
आकार:
वर्ग
सतह:
पॉलिश, एसिड धुलाई
पैकेजिंग विवरण:
अतिरिक्त सुरक्षा के लिए मुलायम फोम के साथ प्लाईवुड बॉक्स
आपूर्ति की क्षमता:
प्रति माह 200000 किग्रा
प्रमुखता देना:

एयरोस्पेस टाइटेनियम मिश्र धातु शीट

,

जीआर1 टाइटेनियम शीट

,

टाइटेनियम मिश्र धातु शीट एयरोस्पेस

उत्पाद वर्णन

Gr1 टाइटेनियम शीट: ऑक्सीजन 0.18 और डीप ड्रॉ

Gr1 व्यावसायिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम है, और यह एक कारण से मौजूद है: यह बनता है। जहां Gr2 लगभग 345 MPa वहन करता है और दबाव वाले हिस्सों के लिए चुना जाता है, Gr1 लगभग 240 MPa 0.18 प्रतिशत अधिकतम ऑक्सीजन और 24 प्रतिशत बढ़ाव के साथ वहन करता है, जो वह संयोजन है जो एक शीट को बिना टूटे खींचा, घुमाया या विस्फोट से बंधा हुआ बना सकता है। ताकत के लिए Gr1 खरीदना एक गलती है; बनाने की क्षमता के लिए Gr1 खरीदना ही मुख्य उद्देश्य है।

0.18 प्रतिशत ऑक्सीजन आपको क्या देता है

ऑक्सीजन वह इंटरस्टिशियल है जो टाइटेनियम को सबसे सस्ते में कड़ा करता है, और हर 0.01 प्रतिशत जोड़ने से ताकत थोड़ी बढ़ जाती है और बढ़ाव कम हो जाता है। Gr1 ऑक्सीजन को 0.18 प्रतिशत और लोहे को 0.20 पर सीमित करता है, जो मानक ग्रेड में सबसे कम है। परिणाम एक शीट है जो लगभग 138 MPa पर उपज करती है, 50 मिमी में 24 प्रतिशत तक बढ़ती है, और एक दर पर काम करती है जो इसे फटने से पहले प्रेस द्वारा खींचा जा सकता है।

वही कम ऑक्सीजन Gr1 को संदूषण के प्रति संवेदनशील बनाती है। गर्मी से उपचारित सतह जिसने ऑक्सीजन को अवशोषित किया, बिना शील्ड के वेल्ड किया गया, या सतह को जलाने वाली ग्राइंड स्थानीय रूप से एक कठोर स्थान उत्पन्न करेगी जो अगले बनाने वाले पास पर टूट जाती है। बनाने वाले ग्रेड पर, सतह की सफाई कॉस्मेटिक नहीं है।

बनाने की खिड़की: त्रिज्या, गति, स्नेहन

टाइटेनियम एल्यूमीनियम की तुलना में स्टेनलेस स्टील की तरह अधिक खींचता है। यह डाई पर दौड़ता है, यह तेजी से काम करता है, और इसमें दो से चार डिग्री का स्प्रिंगबैक होता है जिसे टूल को अवशोषित करना पड़ता है। एक ड्रॉ जो हल्के स्टील में एक पास में चल सकता है, अक्सर Gr1 में दो की आवश्यकता होती है, उनके बीच एक एनील के साथ, और टूल त्रिज्या इतनी उदार होनी चाहिए कि सामग्री को पंच नाक पर कतरने के बजाय खींचा जाए।

बनाने का चरण मोटाई से त्रिज्या पंच गति स्नेहन इसके बिना क्या गलत होता है
उथला ड्रॉ 2 से 3 गुना सामान्य प्रेस गति हल्का ड्राइंग तेल दीवार पर खरोंच
डीप ड्रॉ, पहला पास 3 से 5 गुना आधी गति भारी क्लोरीनेटेड फ्री ऑयल पंच नाक पर दीवार का टूटना
एनील के बिना दूसरा ड्रॉ 5 से 8 गुना आधी गति पुनः लागू करें, पुनः उपयोग न करें काम की कठोरता वाली किनारी का टूटना
एनील के बाद दूसरा ड्रॉ 3 से 5 गुना आधी गति ताजा तेल यदि एनील छोटा है तो नारंगी छिलका
रबर या हाइड्रो फॉर्म 1 से 2 गुना नियंत्रित दर फिल्म स्नेहक किनारे पर झुर्रियाँ

स्नेहन वह जगह है जहाँ अधिकांश दुकानें भाग खो देती हैं। टाइटेनियम स्टील टूलिंग के खिलाफ चिपक जाता है, और एक फिल्म जो पहले ड्रॉ से बच जाती है, वह अक्सर दूसरे तक चली जाती है। एक क्लोरीनेटेड फ्री एक्सट्रीम प्रेशर ऑयल, हर पास में ताज़ा लगाया जाता है और इसे खाली किनारों से दूर रखा जाता है जहाँ यह फंस सकता है, यह सामान्य उत्तर है; एक सूखी या हल्के से तेल लगी खाली कुछ सौ भागों के भीतर उठ जाएगी और खरोंच जाएगी।

खाली को डीबर्र भी करना पड़ता है। कटी हुई किनारी में सूक्ष्म दरारें होती हैं, और ड्रॉ के तहत वे दरारें किनारी के आँसू में खुल जाती हैं जो अंदर की ओर यात्रा करती हैं। एक हल्का टम्बल या शेव्ड किनारा एक मिनट लेता है और भाग को बचाता है।

जहां Gr1 Gr2 को हराता है, और जहां यह नहीं करता है

Gr1 और Gr2 का संक्षारण प्रतिरोध प्रभावी रूप से समान है, क्योंकि दोनों एक स्थिर ऑक्साइड फिल्म के साथ अनैल्ड टाइटेनियम हैं। जो भिन्न है वह ताकत है: 240 MPa न्यूनतम तन्यता वाला Gr1 केवल कम दबाव सेवा के लिए दबाव सीमा सामग्री नहीं है, और Gr2 में उसी बर्तन की तुलना में Gr1 के लिए डिज़ाइन किए गए बर्तन को मोटी दीवारों की आवश्यकता होती है। बनाने पर बचत अक्सर दीवार की मोटाई पर खर्च हो जाती है।

तापमान भी मायने रखता है। टाइटेनियम लगभग 300 डिग्री सेल्सियस से ऊपर रेंगता है, और नरम ग्रेड जल्द ही रेंगता है। Gr1 एक लाइनर, एक क्लैडिंग परत या एक हीट शील्ड के लिए एक अच्छा विकल्प है जिसे ठंडा करके बनाया जाता है और फिर बोल्ट किया जाता है; यह गर्म संरचनात्मक भाग के लिए एक खराब विकल्प है जिसे वर्षों तक भार धारण करना चाहिए।

क्लैडिंग, लाइनर और विस्फोट से बंधा हुआ प्लेट

Gr1 शीट का एक बड़ा हिस्सा विस्फोट से बंधे प्लेट में जाता है, जहां एक पतली टाइटेनियम परत को स्टील बैकिंग से बांधा जाता है। टाइटेनियम पक्ष संक्षारण प्रतिरोध प्रदान करता है, स्टील ताकत प्रदान करता है,, और बॉन्ड को फ्लायर प्लेट पर एक विस्फोटक को डेटोनेट करके बनाया जाता है ताकि दोनों धातुएं दबाव में वेल्ड हो जाएं। Gr1 परत को इसलिए चुना जाता है क्योंकि यह शामिल प्रभाव वेगों पर बिना टूटे विकृत हो जाती है।

उस उपयोग के लिए शीट को सपाट, साफ और समावेशन से मुक्त होना चाहिए, और सतह को ऑक्साइड से मुक्त होना चाहिए जो इंटरफ़ेस पर बैठ जाएगा। एक लुढ़का हुआ समावेशन एक अनबाउंड स्थान बन जाता है, और एक अनबाउंड स्थान टाइटेनियम परत के नीचे एक संक्षारण सेल बन जाता है जिसे बाहर से देखा नहीं जा सकता है।

ऑर्डर के क्षेत्र में यह तय करता है कि डिलीवरी क्यों होती है एक कमजोर संस्करण इसके बजाय क्या आता है अपरिभाषित
ग्रेड और UNS संख्या ऑक्सीजन और डक्टिलिटी फ्लोर को ठीक करता है Gr1 ऑक्सीजन रेंज के शीर्ष पर एक गर्मी अपरिभाषित
मोटाई और चौड़ाई रोलिंग और टॉलरेंस टेबल सेट करता है 1 मिमी एक चौड़े बैंड के अंदर कोई भी बिंदु अपरिभाषित
स्थिति एनील्ड रूप, कठोर शीट स्प्रिंग्स नरम स्किन पास्ड शीट जो टूट जाती है अपरिभाषित
सतह पिकल्ड शीट स्केल्ड की तुलना में बेहतर खींचती है साफ लुढ़की हुई स्केल जो डाई को खरोंचती है अपरिभाषित
अनाज दिशा नोट मोड़ और ड्रॉ लाइनें रोलिंग दिशा का अनुसरण करती हैं कहा नहीं गया अनाज के पार फटने वाले हिस्से अपरिभाषित

इस पृष्ठ पर चौड़ाई पाठ पर एक नोट

इस पृष्ठ पर ले जाने वाला वर्णनात्मक पाठ फॉयल की चौड़ाई और लगभग 600 मिमी की अधिकतम लुढ़की हुई चौड़ाई के बारे में बात करता है। वह सीमा फॉयल रोलिंग से संबंधित है, जहां वर्क रोल छोटे होते हैं और स्ट्रिप पतली होती है; यह शीट का वर्णन नहीं करता है, जिसे उससे कहीं अधिक चौड़ाई में लुढ़काया जाता है। चौड़ाई सीमा को फॉयल उत्पाद श्रृंखला पर लागू होने के रूप में पढ़ें, और कैप मानने के बजाय ऑर्डर पर शीट की चौड़ाई बताएं।

ऑर्डरिंग नोट्स

ग्रेड को UNS संख्या के साथ लिखें, मोटाई को एक बैंड के साथ, चौड़ाई और लंबाई, स्थिति (एनील्ड जब तक कि एक कठिन टेम्पर वांछित न हो), सतह, उसके तरीके के साथ समतलता, यदि भाग खींचा जा रहा है तो अनाज की दिशा, और प्रमाण पत्र स्तर। यदि शीट एक विशिष्ट भाग के लिए खरीदी जा रही है तो बनाने वाले ऑपरेशन को जोड़ें, क्योंकि एनील और सतह फिनिश इसके चारों ओर चुने जाते हैं।

उत्पाद छवियाँ

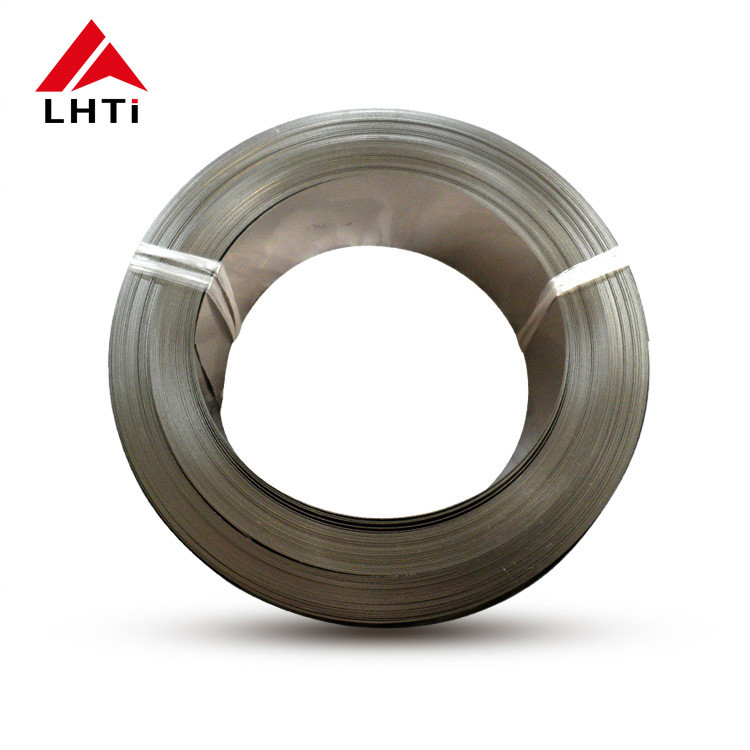

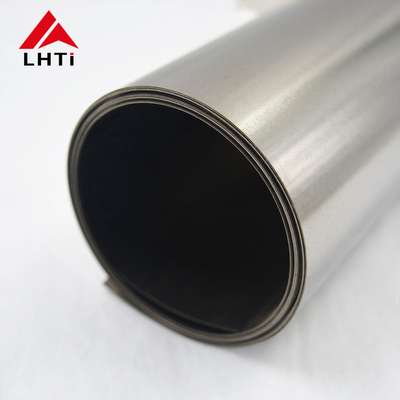

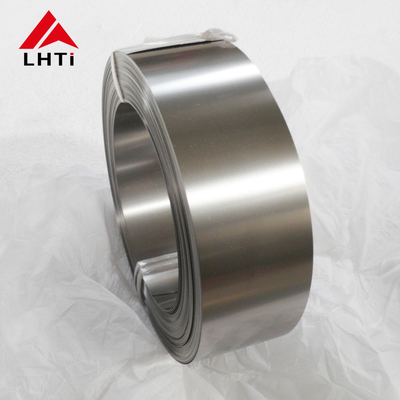

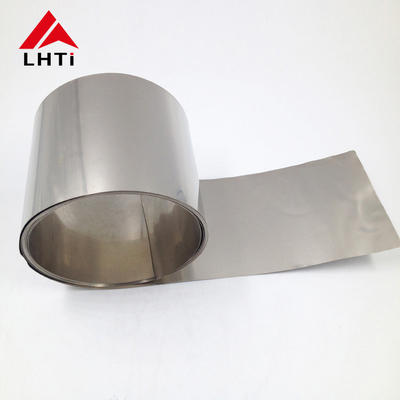

Gr1 titanium sheet, annealed for deep drawing
