टाइटेनियम तार विशिष्ट ऊष्मा और तापीय अंतराल

टाइटेनियम तार विशिष्ट ऊष्मा और तापीय अंतराल

ब्रांड नाम: LHTi
मॉडल संख्या: Titanium wire
न्यूनतम आदेश मात्रा: 1kg
कीमत: usd 20-30/kg
भुगतान की शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 50ton/month
विस्तृत जानकारी
Place of Origin:
China
प्रमाणन:
ISO9001
व्यास:
0.2-10 मिमी
नम्य होने की क्षमता:
800-2000MPa
बढ़ाव:
20-50%
विद्युत प्रतिरोधकता:
4.9-5.1μΩ·m
तन्यता ताकत:
1000-2500 एमपीए
सतह:
पॉलिश
घनत्व:
4.51 ग्राम/सेमी3
चुंबकीय संपत्ति:
गैर चुंबकीय
Packaging Details:
standard export plywood case
Supply Ability:
50ton/month
प्रमुखता देना:

उच्च तापमान टाइटेनियम तार

,

विशिष्ट ताप टाइटेनियम तार

,

उच्च तापमान के लिए टाइटेनियम तार

उत्पाद वर्णन

टाइटेनियम तार विशिष्ट ऊष्मा और थर्मल लैग

एक टाइटेनियम तार को विशिष्ट ऊष्मा के साथ उद्धृत किया गया है, और खरीदार आमतौर पर इसे छोड़ देते हैं क्योंकि यह एक पाठ्यपुस्तक संख्या की तरह दिखता है। यह वास्तव में वह संख्या है जो तय करती है कि एक फिक्स्चर भट्ठी में कैसे व्यवहार करता है, एक कॉइल को तापमान तक पहुंचने में कितना समय लगता है, और तार के एक सिरे का गर्म क्यों होता है जबकि दूसरा अभी भी ठंडा होता है। यह पृष्ठ टाइटेनियम तार में गर्मी के बारे में है: इसे कितना लगता है, यह कितनी धीरे-धीरे चलता है, और यह किसी हिस्से पर क्या करता है।

सरल शब्दों में विशिष्ट ऊष्मा

कमरे के तापमान पर टाइटेनियम की विशिष्ट ऊष्मा लगभग 0.52 kJ/kg·K होती है। इसका मतलब है कि एक किलोग्राम तार को एक केल्विन तक बढ़ाने के लिए लगभग 0.52 किलोजूल की आवश्यकता होती है, या 100 K तक बढ़ाने के लिए लगभग 52 किलोजूल की आवश्यकता होती है। प्रति किलोग्राम यह स्टील और स्टेनलेस स्टील के लगभग समान है, इसलिए टाइटेनियम का वजन बचत वह जगह है जहाँ अंतर दिखाई देता है: टाइटेनियम का समान आयतन स्टील के लिए 7.85 की तुलना में 4.51 ग्राम/सेमी3 वजन करता है, और इसलिए समान तापमान तक पहुंचने के लिए इसे आधे से थोड़ी अधिक ऊर्जा की आवश्यकता होती है।

इस पृष्ठ पर विनिर्देश ब्लॉक 0.124 से 0.132 kJ/kg·K का उद्धरण देता है। यह आंकड़ा टाइटेनियम के वास्तविक मूल्य का लगभग एक चौथाई है और एक अलग इकाई परंपरा से आता है; ब्लॉक को उसी तरह रखा गया है जैसे स्रोत पृष्ठ में था, लेकिन डिजाइन के लिए उपयोग किए जाने वाले नंबर 0.52 के आंकड़े और इसके पीछे के मानक संदर्भ डेटा होने चाहिए।

सामग्री विशिष्ट ऊष्मा 1 किलो को 100 K तक बढ़ाने के लिए ऊर्जा यह कहाँ दिखाई देता है
टाइटेनियम लगभग 0.52 kJ/kg·K लगभग 52 kJ स्टील के समान, आधे वजन पर
कार्बन स्टील लगभग 0.49 kJ/kg·K लगभग 49 kJ वह आधार जिसे हर कोई जानता है
स्टेनलेस 316 लगभग 0.50 kJ/kg·K लगभग 50 kJ टाइटेनियम के लगभग समान
एल्यूमीनियम लगभग 0.90 kJ/kg·K लगभग 90 kJ धीरे-धीरे गर्म होता है, धीरे-धीरे ठंडा होता है, गर्मी फैलाता है
तांबा लगभग 0.385 kJ/kg·K लगभग 38.5 kJ कम ऊष्मा क्षमता, बहुत उच्च चालकता
आधे द्रव्यमान पर टाइटेनियम समान 0.52 kJ/kg·K स्टील के समान आयतन के लिए लगभग 26 kJ वजन बचत ऊर्जा बिल में भी दिखाई देती है

चालकता ही लैग बनाती है

विशिष्ट ऊष्मा बताती है कि कितनी ऊर्जा की आवश्यकता है; चालकता बताती है कि यह कितनी तेजी से पहुंचती है। टाइटेनियम 21.9 से 23.9 W/m·K पर गर्मी का संचालन करता है, जो कार्बन स्टील का लगभग एक चौथाई और तांबे का दसवां हिस्सा है। एक तार में इसका मतलब है कि आप जो गर्मी लगाते हैं वह वहीं रहती है जहाँ आपने इसे लगाया था, इसलिए एक सिरे से गर्म होने वाले कॉइल में उसकी लंबाई के साथ एक वास्तविक ढाल होती है और भट्ठी में गर्म होने वाला कॉइल बंडल के कोर से बहुत पहले सतह का तापमान तक पहुंच जाता है।

गर्मी उपचार में यह कारण है कि टाइटेनियम तार के बंडल को रैंप के बजाय सोक की आवश्यकता होती है। वेल्डिंग में यह कारण है कि गर्मी प्रभावित क्षेत्र संकीर्ण है और शीतलन दर उच्च है। एक गर्म फिक्स्चर में यह कारण है कि तत्व के सबसे नजदीक का टाई तार उस फ्रेम से अधिक गर्म होता है जिसे वह पकड़ता है, और एक डिजाइन जो ड्राइंग पर काम करता है वह भट्ठी में विकृत हो सकता है।

गुण सीपी टाइटेनियम के लिए मान यह फिक्स्चर या हिस्से में क्या करता है यह जो गलती करता है
विशिष्ट ऊष्मा लगभग 0.52 kJ/kg·K तार को गर्म करने के लिए आवश्यक ऊर्जा निर्धारित करता है 0.124 के पृष्ठ आंकड़े पर डिजाइन करना
थर्मल चालकता 21.9 से 23.9 W/m·K गर्मी वहीं रहती है जहाँ इसे लगाया जाता है यह मानते हुए कि पूरा कॉइल समान रूप से गर्म होता है
थर्मल विस्तार लगभग 8.6 µm/m·K 1 मीटर तार 100 K प्रति वृद्धि 0.86 मिमी बढ़ता है गर्म रन के दोनों सिरों को क्लैंप करना
घनत्व 4.51 ग्राम/सेमी3 समान स्टील अनुभाग का आधा द्रव्यमान आवश्यक गर्मी इनपुट को कम आंकना
गलनांक 1668 C कार्यशील सीमा नहीं, बल्कि छत इसे सेवा तापमान के रूप में मानना
मापांक लगभग 110 GPa स्टील से कम कठोर, अधिक स्प्रिंगबैक स्प्रिंग को स्टील फॉर्मूलों पर आकार देना

विस्तार और साइकलिंग

व्यावसायिक रूप से शुद्ध टाइटेनियम का थर्मल विस्तार गुणांक लगभग 8.6 µm/m·K है, जो ऑस्टेनिटिक स्टेनलेस स्टील (लगभग 16) से कम और कार्बन स्टील के करीब है। तार का एक मीटर रन हर 100 K वृद्धि के लिए लगभग 0.86 मिमी बढ़ता है। यह छोटा लगता है जब तक कि दोनों सिरे क्लैंप न हो जाएं: वृद्धि तनाव बन जाती है, और बार-बार होने वाले चक्र क्लैंप पर थकान बन जाते हैं।

थर्मल साइकलिंग वह जगह है जहाँ टाइटेनियम तार फिक्स्चर आमतौर पर विफल हो जाते हैं। तार स्वयं तापमान को सहन करता है; वेल्ड, क्लैंप और संपर्क बिंदु नहीं करते हैं, क्योंकि प्रत्येक चक्र असेंबली को हिलाता है और जोड़ पर काम करता है। एक स्लाइडिंग एंड, एक उदार मोड़ त्रिज्या और कोई तेज संपर्क के साथ डिजाइन किया गया फिक्स्चर, उसी मिश्र धातु और उसी भट्ठी में दोनों सिरों पर कसकर बोल्ट किए गए एक की तुलना में अधिक समय तक चलेगा।

सेवा सीमा वातावरण द्वारा निर्धारित की जाती है

डेटा शीट पर 1668 C का गलनांक कार्यशील तापमान नहीं है। हवा में, व्यावसायिक रूप से शुद्ध टाइटेनियम तार को निरंतर सेवा के लिए आमतौर पर लगभग 300 C से नीचे रखा जाता है, और लगभग 600 C से ऊपर सतह ऑक्सीजन को अवशोषित करती है और एक भंगुर अल्फा केस बनाती है। वैक्यूम या उच्च शुद्धता वाली अक्रिय गैस में प्रयोग करने योग्य सीमा बहुत अधिक होती है, यही कारण है कि वैक्यूम फर्नेस फिक्स्चर एक वास्तविक अनुप्रयोग हैं और एयर फर्नेस तत्व नहीं हैं।

यदि हिस्से को हवा में गर्म चलाना है, तो उत्तर आमतौर पर एक अलग आपूर्तिकर्ता के बजाय एक अलग सामग्री होती है, और पूछताछ चरण में इसे पता लगाना बेहतर होता है बजाय पहले चक्र के बाद।

ऑर्डरिंग नोट्स

थर्मल अनुप्रयोग के लिए, ग्रेड और UNS संख्या, व्यास, स्थिति, कॉइल की लंबाई और वजन, उच्चतम सेवा तापमान, वातावरण, चक्रों की संख्या और क्या तार लोड किया गया है, बताएं। यदि तार को आकार देना है तो फिक्स्चर ज्यामिति जोड़ें, क्योंकि विस्तार और स्प्रिंगबैक दोनों एक आकार वाले तार पर कार्य करते हैं और एक मोड़ त्रिज्या जो ठंडा होने पर ठीक होता है, तापमान पर खुल सकता है। प्रमाण पत्र में रसायन विज्ञान और यांत्रिक गुण होने चाहिए, और थर्मल मान मिल रिपोर्ट के बजाय मानक से लिए जाते हैं।

उत्पाद छवियां

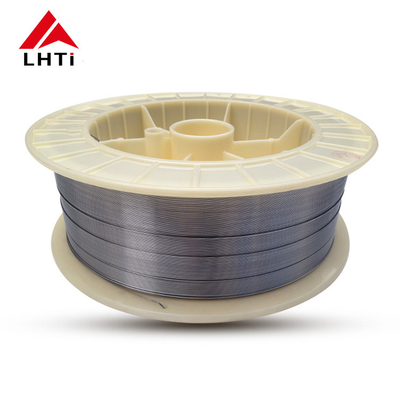

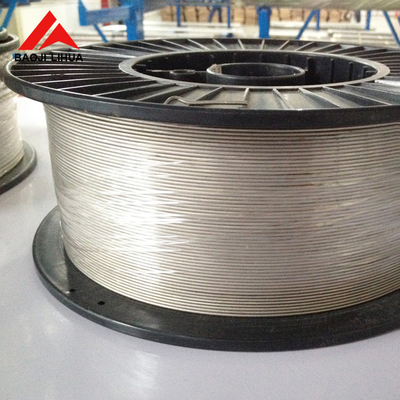

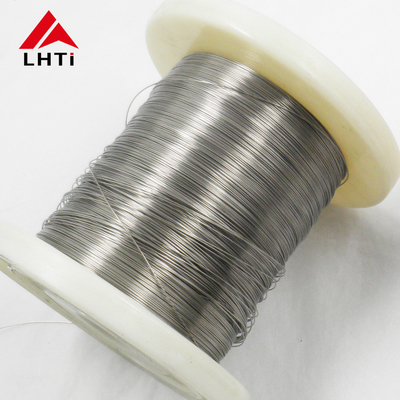

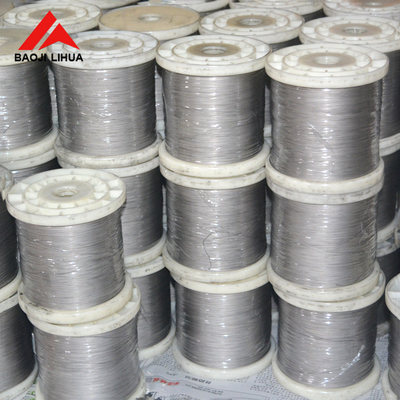

titanium wire coil for thermal cycling fixtures
