| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | डब्ल्यूएन |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
| कीमत: | $15.5-75.5 / pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी, डी/ए, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 1000000 पीसी |

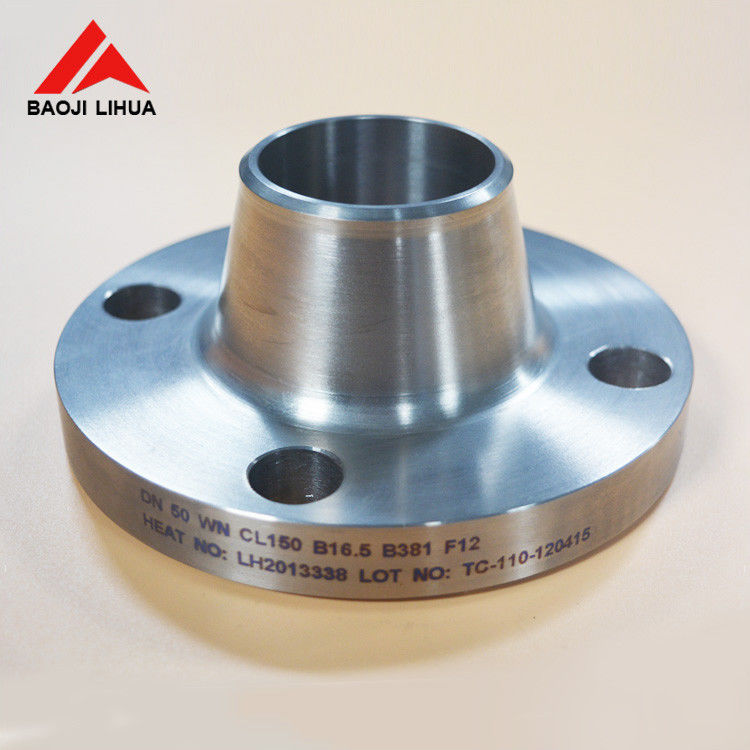

ग्रेड 2 टाइटेनियम वेल्ड नेक फ्लैंज WNRF ANSI B16.5
एक वेल्ड नेक फ्लैंज में एक कॉपर गर्दन होती है और पाइप में बट वेल्डेड होती है, इसलिए संयुक्त एक फ्लैट वेल्डेड संयुक्त की तुलना में मजबूत और विकृत होने की संभावना कम होती है।एक वेल्ड गर्दन निकला हुआ किनारा के दो गर्दन एक दूसरे का सामना करते हैं और कनेक्टिंग सिरों उपकरण नोजल या पाइप अंत के लिए वेल्डेड कर रहे हैंक्योंकि गर्दन हब को मजबूत करती है और फ्लैंज के चेहरे से तनाव को दूर करती है,टाइटेनियम वेल्ड नेक फ्लैंज आमतौर पर लाइनों और उपकरणों के लिए चुना जाता है जो उच्च दबाव या व्यापक तापमान सीमा पर काम करते हैंहमारे डब्ल्यूएन फ्लेन्ज ग्रेड 2 टाइटेनियम से गढ़े गए हैं और एएनएसआई बी16 के लिए एक ऊंचा चेहरा के साथ मशीनीकृत हैं।5, जो संयुक्त चेहरे को वेल्ड हीट विरूपण से दूर रखता है।
तकनीकी विनिर्देश
| प्रकार | WN, वेल्ड नेक फ्लैंज |
| सामग्री | टाइटेनियम ग्रेड 2 (ग्रेड 1, ग्रेड 5, ग्रेड 7, ग्रेड 12 में भी उपलब्ध है) |
| मानक | एएनएसआई / एएसएमई / एएसटीएम बी165, एएसटीएम बी 381 |
| आकार | 1/2 इंच से 36 इंच (DN15 से DN900) |
| दबाव वर्ग | CL150, CL300, CL600, CL900, CL1500, CL2500 |
| सीलिंग चेहरा | उठाया हुआ चेहरा (RF), FF, RTJ |
| संबंध | बट वेल्डेड गर्दन |
| गुणवत्ता परीक्षण | यूटी, पीटी, पीएमआई और सामग्री परीक्षण रिपोर्ट EN 10204 3.1 |
| तीसरे पक्ष का परीक्षण | टीयूवी, एसजीएस, बीवी |
ग्रेड 2 टाइटेनियम की रासायनिक संरचना (%)
| ग्रेड | घंटो | C अधिकतम | Fe अधिकतम | अधिकतम | एन अधिकतम | अधिकतम |
| ग्रेड 2 | 99.2 | 0.10 | 0.30 | 0.015 | 0.03 | 0.25 |
ग्रेड 2 टाइटेनियम के यांत्रिक गुण
| संपत्ति | मूल्य |
| घनत्व | 4.5 g/cm3 |
| पिघलने का बिंदु | 1665 °C (3030 °F) |
| तन्य शक्ति | 49900 पीएसआई (344 एमपीए) |
| उपज शक्ति (0.2% ऑफसेट) | 39900 पीएसआई (275 एमपीए) |
| लम्बाई | 20 प्रतिशत |
ग्रेड 2 टाइटेनियम के लिए समकक्ष ग्रेड
| सामग्री | Werkstoff No. | UNS |
| टाइटेनियम ग्रेड 2 | 3.7035 | R50400 |

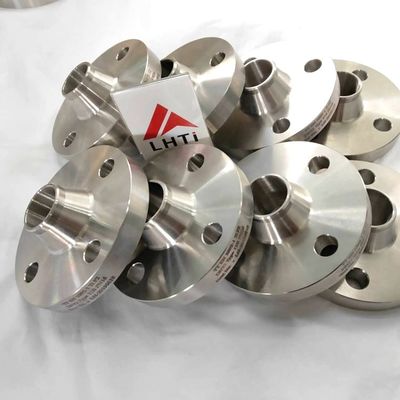

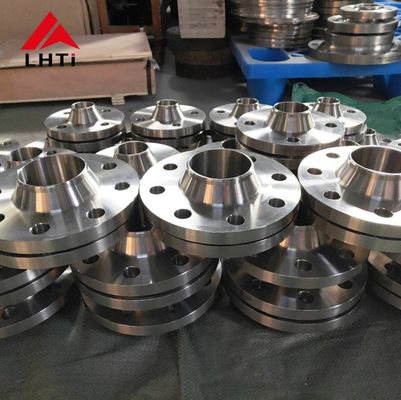

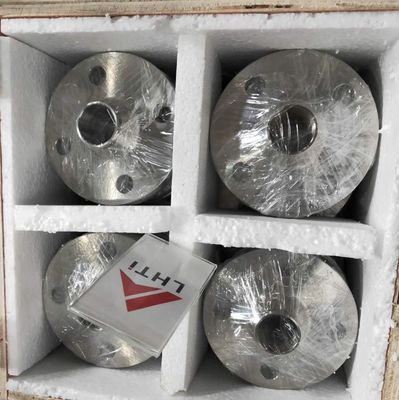

उत्पाद चित्र
अनुप्रयोग और सेवा
वेल्ड नेक फ्लैंग्स का उपयोग आम तौर पर लाइनों और उपकरणों पर किया जाता है जो 2.0 एमपीए (क्लास 150 / पीएन 20) से ऊपर चलते हैं, उतार-चढ़ाव या उच्च तापमान वाले पाइपलाइनों पर और लाइनों पर जो महंगे,ज्वलनशील या सील करने के लिए कठिन मीडियाविशिष्ट उपयोगों में बॉयलर और दबाव पोत नोजल, पेट्रोलियम और रासायनिक प्रसंस्करण पाइपिंग, जहाज निर्माण, धातु विज्ञान, खाद्य प्रसंस्करण और सामान्य उच्च दबाव पाइप कनेक्शन शामिल हैं।क्योंकि टाइटेनियम क्लोराइड और समुद्र के पानी का प्रतिरोध करता है, ये फ्लेन्जेस डैसेलाइजेशन, समुद्री और रासायनिक संयंत्र सेवा के लिए भी उपयुक्त हैं।सील चेहरे और गर्दन आयाम ड्राइंग या आवश्यक मानक के लिए आपूर्ति की जा सकती है.
