| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | गुप्त उभरा हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |

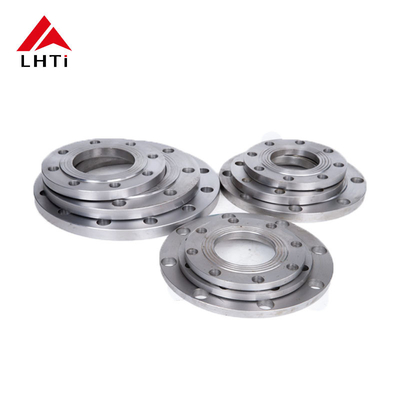

ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्स, विशेष रूप से ग्रेड 2 (ग्रेड 2), ग्रेड 5 (ग्रेड 5) और ग्रेड 7 (ग्रेड 7) टाइटेनियम मिश्र धातुओं से बने, तेल और गैस उद्योग के भीतर महत्वपूर्ण घटक हैं।ये फ्लैंग्स, जो ASME B16.5 मानकों के अनुपालन में निर्मित होते हैं, एक सुरक्षित प्रदान करने के लिए एक उठाया चेहरा के साथ डिजाइन कर रहे हैं,उच्च दबाव और संक्षारक वातावरण में काम करने वाली पाइपलाइनों और उपकरणों के लिए लीक-प्रूफ कनेक्शनइस पेपर में ASME B16.5 वर्ग 150 के टाइटनियम स्लिप-ऑन फ्लैंग्स के विनिर्देशों, विशेषताओं और अनुप्रयोगों पर चर्चा की गई है,तेल और गैस क्षेत्र में परिचालन विश्वसनीयता और दक्षता को अनुकूलित करने में उनकी महत्वपूर्ण भूमिका पर ध्यान केंद्रित करना.
तेल और गैस उद्योग अपने पाइपलाइन प्रणालियों और प्रसंस्करण उपकरणों की अखंडता और सुरक्षा सुनिश्चित करने के लिए उच्च प्रदर्शन वाली सामग्री और घटकों की मांग करता है।विशेष रूप से स्लिप-ऑन फ्लैंग्स के रूप में, उत्कृष्ट संक्षारण प्रतिरोध, यांत्रिक शक्ति और स्थायित्व प्रदान करता है, जो इसे अपतटीय तेल रिग, रिफाइनरियों, पेट्रोकेमिकल संयंत्रों में महत्वपूर्ण अनुप्रयोगों के लिए आदर्श विकल्प बनाता है,और अन्य कठोर औद्योगिक वातावरणये टाइटेनियम फ्लैंग्स तेल और गैस संचालन में आम तौर पर होने वाली आक्रामक मीडिया, उच्च तापमान और चरम दबाव की स्थितियों के संपर्क में आने जैसी चुनौतियों को कम करने में मदद करते हैं।
टाइटेनियम ग्रेड (Gr2, Gr5, Gr7):
टाइटेनियम मिश्र धातुओं को संक्षारण के प्रति उत्कृष्ट प्रतिरोध के लिए जाना जाता है और आक्रामक रासायनिक और समुद्री वातावरण में अनुप्रयोगों के लिए तेजी से चुना जाता है।एएसएमई बी16 में प्रयुक्त तीन मुख्य ग्रेड.5 स्लिप-ऑन फ्लेन्ज हैंः
ऊंचा चेहरा डिजाइनः
ऊंचा चेहरा डिजाइन फ्लैंज और पाइप के बीच एक बढ़ी हुई सील सतह सुनिश्चित करता है, जिससे लीक-टाइटनेस और दबाव प्रतिरोध में सुधार होता है।यह डिजाइन उच्च दबाव की स्थिति में रिसाव को रोकने में विशेष रूप से प्रभावी है, जो तेल और गैस उद्योग में आम है।
स्लिप-ऑन डिज़ाइनः
स्लिप-ऑन फ्लैंज को पाइप पर स्लाइड करने के लिए डिज़ाइन किया गया है, जिससे इसे आसानी से स्थापित किया जा सकता है। यह सुविधा उन अनुप्रयोगों के लिए फायदेमंद है जहां वेल्डिंग की आवश्यकता होती है।फ्लैंज तब एक सुरक्षित के लिए अंदर और बाहर दोनों वेल्डेड है, स्थायी कनेक्शन, जो इसे पाइपलाइनों के लिए आदर्श बनाता है जिन्हें आवधिक असेंबलिंग या रखरखाव की आवश्यकता होती है।
| फ्लैंज का आकार (इंच) | बाहरी व्यास (OD) | बोल्ट सर्कल व्यास (BCD) | बोल्ट छेद मात्रा | बोल्ट छेद व्यास | मोटाई (टी) | नामित दबाव (पीएसआई) |
|---|---|---|---|---|---|---|
| 1/2" | 3.5" | 2.75" | 4 | 0.5" | 0.375" | 150 |
| 1" | 4.5" | 3.75" | 4 | 0.5" | 0.375" | 150 |
| 2" | 6.5" | 5.5" | 4 | 0.5" | 0.375" | 150 |
| 4" | 9.0" | 7.5" | 8 | 0.75" | 0.5" | 150 |
| 6" | 12.0" | 10.0" | 8 | 0.75" | 0.625" | 150 |
| 8" | 14.5" | 12.0" | 8 | 0.75" | 0.75" | 150 |
ये ASME B16.5 वर्ग 150 टाइटेनियम स्लिप-ऑन फ्लैंग्स के लिए नमूना आयाम हैं। निर्माता और विशिष्ट आवश्यकताओं के आधार पर सटीक माप भिन्न हो सकते हैं।150LBS के दबाव रेटिंग का मतलब है कि फ्लैंज 150 पीएसआई तक के दबाव को संभाल सकते हैंतेल और गैस उद्योग में मध्यम दबाव अनुप्रयोगों के लिए उपयुक्त है।
पाइपलाइन कनेक्शन और बंदः
एक स्लिप-ऑन फ्लैंज का प्राथमिक कार्य एक पाइपलाइन के दो खंडों को जोड़ना है। स्लिप-ऑन डिजाइन फ्लैंज को पाइप पर आसानी से स्लाइड करने की अनुमति देता है, जिसे फिर जगह पर वेल्डेड किया जाता है।यह डिजाइन स्थापना की आसानी और एक सुरक्षितउच्च दबाव और तापमान को संभालने में सक्षम टिकाऊ कनेक्शन। इसके अतिरिक्त, उठाया हुआ चेहरा सील प्रदर्शन को बढ़ाता है, रिसाव को रोकता है और सिस्टम अखंडता बनाए रखता है।
तेल और गैस उद्योग में अनुप्रयोग:
तेल और गैस में टाइटेनियम फ्लैंग्स के लाभः
लीक-प्रूफ सील:
ऊंचा चेहरा डिजाइन, सटीक निर्माण के साथ संयुक्त, फ्लैंज और संभोग सतह के बीच एक कस सील सुनिश्चित करता है, जो उच्च दबाव प्रणालियों में रिसाव को रोकने के लिए महत्वपूर्ण है।
स्थापना और रखरखाव में आसानी:
स्लिप-ऑन डिजाइन स्थापना और असेंबलिंग को सरल बनाता है, जिससे आसान रखरखाव और सिस्टम अपग्रेड की अनुमति मिलती है।यह विशेष रूप से उन अनुप्रयोगों में फायदेमंद है जहां आवधिक निरीक्षण और मरम्मत आवश्यक है.
उद्योगों में बहुमुखी प्रतिभा:
टाइटेनियम स्लिप-ऑन फ्लैंग्स तेल और गैस, समुद्री, रासायनिक प्रसंस्करण, एयरोस्पेस और बिजली उत्पादन सहित उद्योगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं।उनकी संक्षारण प्रतिरोधकता उन्हें एसिड या कास्टिक वातावरण से निपटने वाले सिस्टम के लिए आदर्श बनाती है.
दीर्घायु और कम डाउनटाइमः
टाइटेनियम की स्थायित्व महत्वपूर्ण रूप से फ्लैंग्स के जीवनकाल को बढ़ाता है, लगातार प्रतिस्थापन की आवश्यकता को कम करता है और महत्वपूर्ण संचालन में डाउनटाइम को कम करता है।
यह सुनिश्चित करना आवश्यक है कि टाइटेनियम स्लिप-ऑन फ्लैंग्स ASME B16.5 और उद्योग मानकों की सख्त आवश्यकताओं को पूरा करें। ये फ्लैंग्स विभिन्न निरीक्षणों और परीक्षणों से गुजरते हैंः
एएसएमई बी 16.5 वर्ग 150 टाइटेनियम स्लिप-ऑन फ्लैंग्स, ग्रेड 2, ग्रेड 5 और ग्रेड 7 टाइटेनियम मिश्र धातुओं से बने, तेल और गैस उद्योग के लिए आवश्यक घटक हैं।और उच्च दबाव की स्थितियों का सामना करने की क्षमता उन्हें अपतटीय प्लेटफार्मों जैसे मांग वाले वातावरण के लिए आदर्श बनाती है, रासायनिक प्रसंस्करण संयंत्रों और पाइपलाइन प्रणालियों। ये फ्लैंज एक सुरक्षित और लीक मुक्त कनेक्शन प्रदान करते हैं जो पाइपलाइन प्रणालियों की अखंडता सुनिश्चित करता है,परिचालन दक्षता में वृद्धि और डाउनटाइम को कम करनाअपने असाधारण यांत्रिक गुणों और बहुमुखी प्रतिभा के साथ, टाइटेनियम स्लिप-ऑन फ्लैंज तेल और गैस बुनियादी ढांचे के सुरक्षित और कुशल संचालन को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं।
