| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | गुप्त उभरा हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |

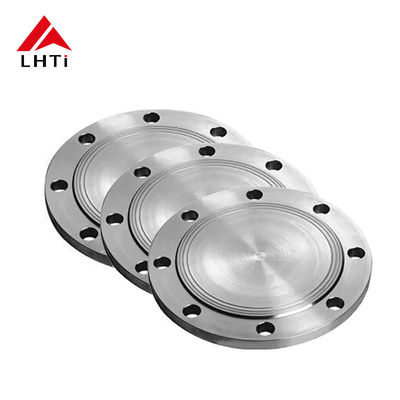

ASME B16.5 वर्ग 150 टाइटेनियम Gr1 और Gr2 उठाया चेहरा अंधा flanges असाधारण संक्षारण प्रतिरोध और उच्च शक्ति प्रदान करने के लिए डिजाइन कर रहे हैं,उन्हें रासायनिक अनुप्रयोगों के लिए आदर्श बनाते हैं जहां आक्रामक वातावरण के प्रतिरोध महत्वपूर्ण हैइन फ्लैंग्स का निर्माण ASME B16.5 मानक के अनुसार किया जाता है, जिससे सटीक आयाम और विश्वसनीय प्रदर्शन सुनिश्चित होता है। टाइटेनियम ग्रेड, जैसे ग्रेड 1 (Ti Gr1) और ग्रेड 2 (Ti Gr2),अलग-अलग लाभ प्रदान करते हैं, ग्रेड 1 वाणिज्यिक रूप से शुद्ध टाइटेनियम है और ग्रेड 2 मांग वाले औद्योगिक अनुप्रयोगों के लिए बेहतर यांत्रिक गुण प्रदान करता है।
रासायनिक उद्योगों में, जहां फ्लैंग्स आक्रामक एसिड, नमक और अन्य संक्षारक रसायनों के अधीन होते हैं, टाइटेनियम फ्लैंग्स ताकत, स्थायित्व,और संक्षारण प्रतिरोधइन फ्लैंग्स का ऊंचा चेहरा (आरएफ) डिजाइन सीलिंग प्रदर्शन को बढ़ाता है, यह सुनिश्चित करता है कि कनेक्शन एक सुरक्षित और लीक-प्रूफ सील बनाए रखें।
टाइटेनियम ग्रेड 1 (Ti Gr1):
टाइटेनियम ग्रेड 2 (Ti Gr2):
| फ्लैंज का आकार (इंच) | बाहरी व्यास (OD) | बोल्ट सर्कल व्यास (BCD) | बोल्ट छेद की संख्या | बोल्ट छेद व्यास | मोटाई (टी) | नामित दबाव (पीएसआई) |
|---|---|---|---|---|---|---|
| 1/2" | 3.5" | 2.75" | 4 | 0.5" | 0.375" | 150 |
| 1" | 4.5" | 3.75" | 4 | 0.5" | 0.375" | 150 |
| 2" | 6.5" | 5.5" | 4 | 0.5" | 0.375" | 150 |
| 4" | 9.0" | 7.5" | 8 | 0.75" | 0.5" | 150 |
| 6" | 12.0" | 10.0" | 8 | 0.75" | 0.625" | 150 |
| 8" | 14.5" | 12.0" | 8 | 0.75" | 0.75" | 150 |
नोटःउपरोक्त तालिका में ASME B16.5 वर्ग 150 में सामान्य फ्लैंज आकारों के लिए अनुमानित आयाम दिए गए हैं। निर्माता और विशिष्ट डिजाइन आवश्यकताओं के आधार पर सटीक माप भिन्न हो सकते हैं।
| संपत्ति | टाइटेनियम ग्रेड 1 | टाइटेनियम Gr2 |
|---|---|---|
| घनत्व (g/cm3) | 4.51 | 4.51 |
| तन्य शक्ति (एमपीए) | 240 | 345 |
| उपज शक्ति (एमपीए) | 170 | 275 |
| लम्बाई (%) | 24 | 20 |
| लोच के मॉड्यूल (जीपीए) | 103 | 105 |
| कठोरता (HRB) | 60 | 80 |
| जंग प्रतिरोध | उत्कृष्ट | उत्कृष्ट |
| तापमान सीमा (°C) | -100 से 400 तक | -100 से 400 तक |
टाइटेनियम ग्रेड 1 और ग्रेड 2 की रसायनों की एक विस्तृत श्रृंखला के लिए उत्कृष्ट प्रतिरोध प्रदर्शित करता है, विशेष रूप से अम्लीय वातावरण में। उनकी संक्षारण प्रतिरोध उन्हें अनुप्रयोगों में उपयोग के लिए आदर्श बनाता हैः
रासायनिक प्रसंस्करण उद्योग:
समुद्री अनुप्रयोग:
पेट्रोकेमिकल उद्योग:
औषधि उद्योग:
खाद्य एवं पेय उद्योगः
उच्चतम गुणवत्ता और ASME B16.5 मानकों के अनुपालन को सुनिश्चित करने के लिए, टाइटेनियम फ्लैंग्स को गहन निरीक्षण और परीक्षण से गुजरना पड़ता हैः
ASME B16.5 Ti Class 150 टाइटेनियम Gr1 और Gr2 Raised Face Blind Flanges आक्रामक वातावरण में उच्च प्रदर्शन की आवश्यकता वाले रासायनिक, समुद्री और औद्योगिक अनुप्रयोगों के लिए आवश्यक घटक हैं.उत्कृष्ट संक्षारण प्रतिरोध, उत्कृष्ट यांत्रिक गुणों और उद्योग के मानकों के अनुपालन के साथ, ये फ्लैंग्स महत्वपूर्ण संचालन के लिए विश्वसनीय और लंबे समय तक चलने वाले समाधान प्रदान करते हैं।विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर सही टाइटेनियम ग्रेड का चयन करना, चाहे शुद्ध संक्षारण प्रतिरोध के लिए ग्रेड 1 हो या अतिरिक्त शक्ति के लिए ग्रेड 2, इष्टतम प्रदर्शन और सुरक्षा सुनिश्चित करता है.
