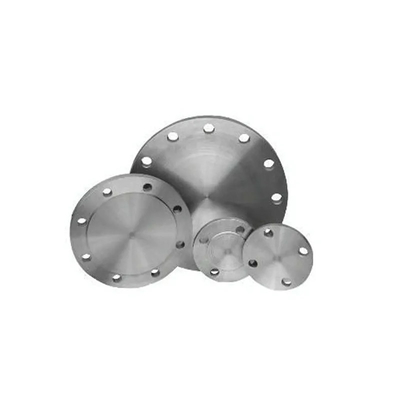

एएसएमई बी16.5 वर्ग 150 पेशेवर पाइपलाइन अनुप्रयोगों के लिए BLRF टाइटेनियम ब्लाइंड फ्लैंज Ti Gr2 Ti Gr5 Ti Gr7

टाइटेनियम ब्लाइंड फ्लैंज (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 क्लास 150 पाइपलाइन अनुप्रयोगों के लिए उठाया चेहरा BLRF

उत्पाद का अवलोकनः ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंज

ASME B16.5 वर्ग 150 टाइटेनियम अंधा फ्लैंज एक प्रकार का फ्लैंज है जो ASME B16.5 मानक के अनुसार निर्मित है, जिसे विशेष रूप से निम्न दबाव अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह विभिन्न टाइटेनियम ग्रेड में उपलब्ध है जैसे टाइटेनियम ग्रेड 2 (Ti Gr2), टाइटेनियम ग्रेड 5 (Ti Gr5) और टाइटेनियम ग्रेड 7 (Ti Gr7) नीचे ASME B16.5 वर्ग 150 टाइटेनियम अंधा निकला हुआ किनारा का विस्तृत विवरण दिया गया हैः

ASME B16.5 मानक:

• दायरा:एएसएमई बी16.5 में पाइप फ्लैंग्स और संबंधित फिटिंग के आयामों, सहिष्णुता, सामग्री, अंकन और परीक्षण प्रक्रियाओं के लिए विनिर्देशों की रूपरेखा दी गई है।
• वर्ग 150:वर्ग 150 के पदनाम से पता चलता है कि मानक परिवेश तापमान की स्थितियों में 150 psi तक के दबाव के लिए फ्लैंज को नामित किया गया है।यह दबाव रेटिंग इसे कम दबाव अनुप्रयोगों के लिए उपयुक्त बनाता है.

टाइटेनियम ग्रेडः

• टाइटेनियम ग्रेड 2 (Ti Gr2):यह ग्रेड वाणिज्यिक रूप से शुद्ध टाइटेनियम (सीपी टाइटेनियम) है, जो अपने उत्कृष्ट संक्षारण प्रतिरोध, आकार और वेल्डेबिलिटी के लिए जाना जाता है।इन गुणों के कारण इसका व्यापक रूप से विभिन्न औद्योगिक क्षेत्रों में उपयोग किया जाता है.

• टाइटेनियम ग्रेड 5 (Ti Gr5):Ti-6Al-4V के रूप में भी जाना जाता है, इस टाइटेनियम मिश्र धातु में 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम होता है। यह एयरोस्पेस, समुद्री,और रासायनिक प्रसंस्करण उद्योगों के लिए इसकी उच्च शक्ति के लिए, कठोरता, और गर्मी के प्रतिरोध।

• टाइटेनियम ग्रेड 7 (Ti Gr7):टाइटेनियम ग्रेड 7 में थोड़ी मात्रा में पैलेडियम (0.15%) होता है, जो इसकी संक्षारण प्रतिरोधकता को बढ़ाता है, विशेष रूप से कम करने और हल्के ऑक्सीकरण वाले वातावरण में।यह इसे रासायनिक प्रसंस्करण और समुद्री अनुप्रयोगों जैसे अत्यधिक संक्षारक वातावरण के लिए एक आदर्श सामग्री बनाता है.

डिजाइन विशेषताएंः

• चेहरे का प्रकारःअंधा फ्लैंज विभिन्न प्रकार के चेहरे के साथ आ सकता है, जिसमें आवेदन की सीलिंग आवश्यकताओं के आधार पर राइज्ड फेस (आरएफ), फ्लैट फेस (एफएफ), या रिंग टाइप ज्वाइंट (आरटीजे) शामिल हैं।

• आयाम:ASME B16.5 मानक बाहरी व्यास (OD), बोल्ट सर्कल व्यास (BC), बोल्ट छेद व्यास (BH), और समग्र मोटाई (T) जैसे आयामों के लिए सटीक विनिर्देश प्रदान करता है।ये आयाम सुनिश्चित करते हैं कि फ्लैंग्स अन्य ASME B16 के साथ संगत हैं.5 फ्लैंग्स, जो आसानी से विनिमेयता की अनुमति देते हैं।

ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंज के लिए टाइटेनियम ग्रेड

टाइटेनियम ग्रेड 2 (Ti-CP):

• रचना:990.2% टाइटेनियम, 0.25% लोहा, 0.3% ऑक्सीजन और ट्रेस एलिमेंट्स।

• गुण:

  • शक्तिःटाइटेनियम मिश्र धातुओं की तुलना में कम, लेकिन फिर भी कई स्टील्स से अधिक।
  • संक्षारण प्रतिरोध:उत्कृष्ट, विशेष रूप से क्लोराइड के खिलाफ।
  • वेल्डेबिलिटी:अच्छी वेल्डेबिलिटी और विनिर्माण क्षमता

• अनुप्रयोग:रासायनिक प्रसंस्करण, समुद्री वातावरण, चिकित्सा प्रत्यारोपण (गैर-लोड-असर), और वास्तुशिल्प अनुप्रयोगों में उपयोग किया जाता है।

टाइटेनियम ग्रेड 5 (Ti-6Al-4V):

• रचना:90% टाइटेनियम, 6% एल्यूमीनियम, 4% वैनेडियम।

• गुण:

  • शक्तिःअसाधारण शक्ति-से-वजन अनुपात, ग्रेड 2 टाइटेनियम से बेहतर।
  • संक्षारण प्रतिरोध:अच्छा है, हालांकि ग्रेड 2 के रूप में उच्च नहीं।
  • तापमान प्रतिरोधःउच्च तापमान पर ताकत बनाए रखता है, एयरोस्पेस और उच्च प्रदर्शन अनुप्रयोगों के लिए आदर्श।

• अनुप्रयोग:आमतौर पर एयरोस्पेस (एयरफ्रेम, जेट इंजन), समुद्री उपकरण, चिकित्सा प्रत्यारोपण, ऑटोमोटिव घटक और खेल उपकरण में उपयोग किया जाता है।

टाइटेनियम ग्रेड 7 (Ti-0.15Pd):

• रचना:टाइटेनियम मिश्र धातु 0.15% पैलेडियम के साथ।

• गुण:

  • संक्षारण प्रतिरोध:संक्षारण के प्रति उत्कृष्ट प्रतिरोध, विशेष रूप से कम करने वाले वातावरण में।
  • वेल्डेबिलिटी:अच्छी वेल्डेबिलिटी, वेल्डिंग और निर्माण के लिए उपयुक्त।
  • शक्तिःग्रेड 5 की तुलना में कम ताकत लेकिन फिर भी कई अनुप्रयोगों के लिए पर्याप्त है।

• अनुप्रयोग:मुख्य रूप से रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्रों, समुद्री वातावरण, और अनुप्रयोगों में उपयोग किया जाता है जिसमें बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है।

टाइटेनियम फ्लैंग्स का उपयोग करने के फायदे

1. उत्कृष्ट संक्षारण प्रतिरोध: टाइटेनियम समुद्री जल, अम्लीय घोल और अन्य रासायनिक रूप से आक्रामक माध्यमों जैसे वातावरण में जंग और संक्षारण से प्रतिरक्षित है।यह फ्लैंज के जीवनकाल को बढ़ाता है और रखरखाव की लागत को कम करता है.
2. हल्का वजनटाइटेनियम मिश्र धातु, विशेष रूप से Ti Gr2 और Ti Gr5, अपने हल्के और मजबूत गुणों के लिए जाने जाते हैं।यह विशेष रूप से एयरोस्पेस और उच्च प्रदर्शन इंजीनियरिंग अनुप्रयोगों में फायदेमंद है जहां वजन एक महत्वपूर्ण कारक है.
3. उच्च तापमान प्रतिरोध: टाइटेनियम कम और उच्च तापमान दोनों स्थितियों में अच्छा प्रदर्शन करता है। Ti Gr5 600°F (316°C) तक के तापमान का सामना कर सकता है, और Ti Gr2 450°F (232°C) तक के तापमान को संभाल सकता है।
4. उत्कृष्ट थकान प्रतिरोध: टाइटेनियम थकान के प्रति अत्यधिक प्रतिरोधी है, जो यह सुनिश्चित करता है कि चक्र या उतार-चढ़ाव वाले दबाव की स्थिति में भी फ्लैंज लंबे समय तक विश्वसनीय रूप से काम करता है।
5. बेहतर स्थायित्वटाइटेनियम मिश्र धातुओं में उत्कृष्ट स्थायित्व है, जिसका अर्थ है कि इन सामग्रियों से बने घटकों को समय के साथ क्षति होने की संभावना कम होती है, जिससे प्रतिस्थापन की आवश्यकता कम हो जाती है।

टाइटेनियम फ्लैंग्स के अनुप्रयोग

• रासायनिक प्रसंस्करण: टाइटेनियम फ्लैंज, विशेष रूप से Ti Gr2, उन अनुप्रयोगों के लिए आदर्श हैं जहां पाइपलाइनों में रसायन, एसिड या अन्य आक्रामक तरल पदार्थ होते हैं।इनकी जंग प्रतिरोधकता सुरक्षा सुनिश्चित करती है और रिसाव की संभावना को कम करती है.
• समुद्री और अपतटीय: समुद्री वातावरण में, जहां समुद्री जल मानक सामग्री को तेजी से नष्ट कर सकता है, उच्च प्रदर्शन और लंबे समय तक चलने वाली सील के लिए टाइटेनियम फ्लैंग्स का उपयोग किया जाता है।
• एयरोस्पेस: एयरोस्पेस उद्योग में, हल्के और मजबूत सामग्री की आवश्यकता सर्वोपरि है।टाइटेनियम का उत्कृष्ट शक्ति-वजन अनुपात और संक्षारण प्रतिरोध इसे विमान या रॉकेट प्रणालियों में उपयोग किए जाने वाले फ्लैंग्स के लिए आदर्श विकल्प बनाता है.
• निर्जलकरण संयंत्रटाइटेनियम के फ्लैंग्स का व्यापक रूप से निर्जलीकरण संयंत्रों में उपयोग किया जाता है जहां वे समुद्री जल को मीठे पानी में बदलने में मदद करते हैं, उच्च दबाव और संक्षारक समुद्री जल दोनों स्थितियों को सहन करते हैं।
• विद्युत उत्पादन: बिजली संयंत्रों में, विशेष रूप से उच्च तापमान वाले तरल पदार्थों और रसायनों से निपटने वाले संयंत्रों में इस्तेमाल किया जाता है, टाइटेनियम लंबे समय तक सेवा जीवन प्रदान करता है।

ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंग्स की मुख्य विशेषताएं और फायदे

• उच्च गुणवत्ता वाले मानक: के अनुरूप हैएएसएमई बी165मानक, उचित आयाम, दबाव रैंकिंग और फ्लैंज संगतता सुनिश्चित करना।
• मजबूत सीलिंग क्षमता: ऊंचा चेहरा डिजाइन पाइप सिस्टम की समग्र अखंडता में सुधार करते हुए, गास्केट के साथ उपयोग किए जाने पर तंग सील बनाने के लिए फ्लैंज की क्षमता को बढ़ाता है।
• स्थापित करने में आसानी: मानक बोल्ट छेद पैटर्न और बोल्ट सर्कल आयाम आवश्यक होने पर इसे स्थापित करना और प्रतिस्थापित करना आसान बनाते हैं।
• समय के साथ लागत प्रभावी: उच्च अग्रिम सामग्री लागत के बावजूद, कम रखरखाव आवश्यकताओं और लंबे जीवनकाल के कारण टाइटेनियम फ्लैंग्स दीर्घकालिक रूप से एक लागत प्रभावी विकल्प हैं।

तकनीकी विनिर्देश

टाइटेनियम ब्लाइंड फ्लैंज निरीक्षण

EN 10204/3.1B प्रमाणपत्रः

EN 10204/3.1B प्रमाणपत्र एक मानक दस्तावेज है जो यह सत्यापित करता है कि फ्लैंज निर्माण प्रक्रिया में इस्तेमाल किया जाने वाला टाइटेनियम मिश्र धातु आवश्यक विनिर्देशों को पूरा करता है।इसमें सामग्री की रासायनिक संरचना और यांत्रिक गुणों की विस्तृत जानकारी शामिल हैयह प्रमाण पत्र निर्माता द्वारा जारी किया जाता है, यह सुनिश्चित करता है कि सामग्री आवश्यक मानदंडों के अनुरूप है।

कच्चे माल का प्रमाणपत्रः

कच्चे माल का प्रमाण पत्र टाइटेनियम फ्लैंग्स के निर्माण के लिए उपयोग की जाने वाली सामग्रियों का एक व्यापक अवलोकन प्रदान करता है। इसमें कच्चे माल के स्रोत जैसे आवश्यक विवरणों की रूपरेखा दी जाती है,उनकी रासायनिक संरचनायह दस्तावेज कच्चे माल के अधिग्रहण के चरण से शुरू होने वाली पूर्ण ट्रेसेबिलिटी और गुणवत्ता नियंत्रण सुनिश्चित करता है।

100% अल्ट्रासोनिक दोष का पता लगानेः

अल्ट्रासोनिक परीक्षण (यूटी) एक गैर-विनाशकारी विधि है जिसका उपयोग टाइटेनियम फ्लैंग्स के भीतर किसी भी आंतरिक या सतह दोषों की पहचान करने के लिए किया जाता है।100% यूटी कवरेज का अर्थ है कि संभावित दोषों का पता लगाने के लिए प्रत्येक एकल फ्लैंज को पूर्ण और गहन निरीक्षण के अधीन किया जाता है, यह सुनिश्चित करना कि फ्लैंग्स में ऐसे दोष नहीं हैं जो उनके प्रदर्शन या संरचनात्मक अखंडता को प्रभावित कर सकते हैं।

हाइड्रोस्टैटिक परीक्षण:

हाइड्रोस्टैटिक परीक्षण के दौरान,टाइटेनियम फ्लैंज को किसी भी लीक या विरूपण के बिना निर्दिष्ट दबाव को सहन करने की क्षमता का आकलन करने के लिए एक तरल (आमतौर पर पानी) दबाव प्रक्रिया के अधीन किया जाता हैयह परीक्षण यह सुनिश्चित करता है कि फ्लैंज सुरक्षित रूप से अपेक्षित दबाव रेटिंग को संभाल सके और आवश्यक सुरक्षा मानकों को पूरा कर सके।

तीसरे पक्ष की निरीक्षण रिपोर्टः

एक स्वतंत्र निरीक्षण एजेंसी द्वारा एक तृतीय पक्ष निरीक्षण रिपोर्ट की जाती है, जो टाइटेनियम फ्लैंग्स की गुणवत्ता का निष्पक्ष मूल्यांकन प्रदान करती है।यह रिपोर्ट सत्यापित करती है कि फ्लैंग्स प्रासंगिक मानकों को पूरा करते हैं, विनिर्देशों और ग्राहकों की आवश्यकताओं, निर्माता की गुणवत्ता नियंत्रण प्रक्रियाओं के लिए आश्वासन और विश्वसनीयता की एक अतिरिक्त परत जोड़ने।

निष्कर्ष

दASME B16.5 टाइटेनियम ब्लाइंड फ्लैंज (Ti Gr2, Ti Gr5) वर्ग 300 ऊंचा चेहराउत्कृष्ट संक्षारण प्रतिरोध, उच्च शक्ति, और दीर्घकालिक स्थायित्व का एक संयोजन प्रदान करता है। चाहे रासायनिक, एयरोस्पेस, समुद्री, या desalination अनुप्रयोगों में इस्तेमाल किया,यह फ्लैंज विश्वसनीय सील और संरचनात्मक अखंडता प्रदान करता हैइन फ्लैंग्स में टाइटेनियम का उपयोग प्रदर्शन और लागत प्रभावीता दोनों प्रदान करता है, जिससे वे उन प्रणालियों के लिए एक स्मार्ट विकल्प बन जाते हैं जहां दीर्घकालिक विश्वसनीयता महत्वपूर्ण है।

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
