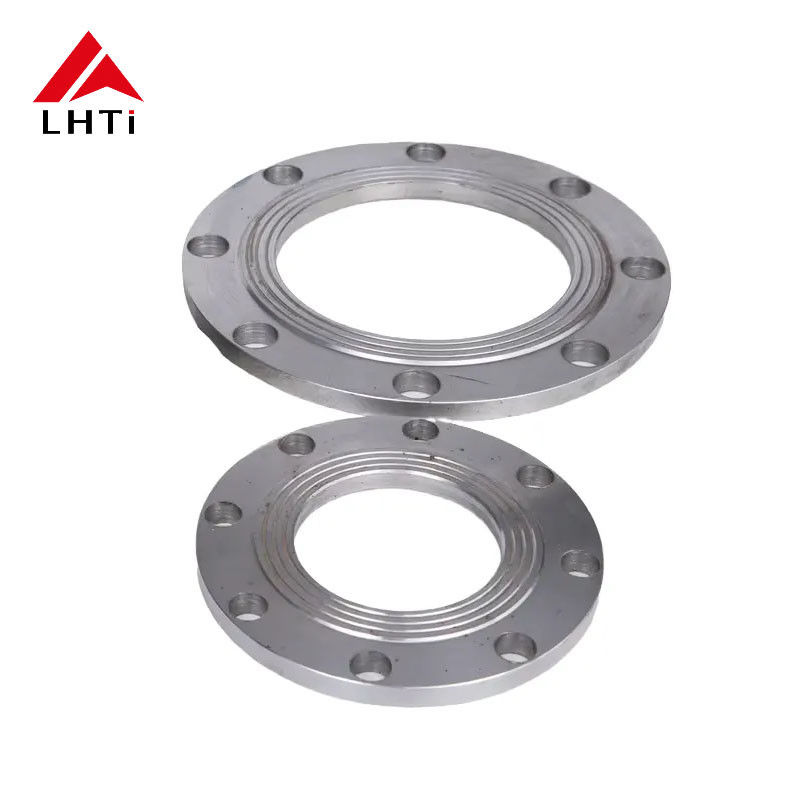

EN1092-01 Gr1 Gr2 Gr5 टाइटेनियम प्लेट फ्लैंज फ्लैट फ्लैंज PN 10 संक्षारक वातावरण में औद्योगिक पाइपिंग के लिए

EN 1092-1 Gr5, Gr7 टाइटेनियम प्लेट फ्लैंज इंडस्ट्रियल पाइपलाइन के लिए

परिचय:

औद्योगिक पाइपलाइन अनुप्रयोगों में, घटकों को स्थायित्व और संक्षारण प्रतिरोध बनाए रखते हुए चरम परिस्थितियों में प्रदर्शन करना चाहिए।एन 1092-1 ग्रेड 5, ग्रेड 7 टाइटेनियम प्लेट फ्लैंज उठाया चेहरा पीएन 5विशेष रूप से ऐसे अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो उन उद्योगों के लिए एक विश्वसनीय समाधान प्रदान करता है जहां संक्षारण प्रतिरोध, शक्ति और दीर्घायु महत्वपूर्ण हैं।ये फ्लैंग्स विशेष रूप से लाभदायक हैंरासायनिक प्रसंस्करण,अपतटीय प्रणाली, औरविद्युत उत्पादनउद्योग, जहां कठोर वातावरण और उतार-चढ़ाव वाले दबावों के संपर्क में रहना निरंतर होता है।

इस लेख में इन फ्लैंग्स की विशेषताओं, सामग्रियों और अनुप्रयोगों की विस्तार से जांच की जाएगी।टाइटेनियम Gr5औरटाइटेनियम Gr7मिश्र धातुओं, उनके अद्वितीय गुणों, और विभिन्न औद्योगिक पाइपलाइन प्रणालियों के लिए सही फ्लैंज के चयन का महत्व।

EN 1092-1 का क्या अर्थ है?

एन 1092-1यह एक यूरोपीय मानक है जिसमेंफ्लैंग्सपाइपलाइन प्रणालियों में प्रयोग किया जाता है। इसमें विभिन्न प्रकार के फ्लैंज शामिल हैं, जैसेप्लेट,वेल्ड गर्दन, औरस्लिप-ऑन फ्लैन्ज, और विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए घटकों को सुनिश्चित करने के लिए विस्तृत आयाम, दबाव रेटिंग और अन्य डिजाइन विशेषताएं प्रदान करता है।

इस संदर्भ में,प्लेट फ्लेंज उठाया चेहरा PN 5संभालने के लिए डिज़ाइन किया गया हैमध्यम दबाव(5 bar या लगभग 72.5 psi) और एकऊंचा चेहरा, जो कनेक्टेड घटकों के बीच एक मजबूत सील सुनिश्चित करने के लिए आवश्यक है, इसे प्रणालियों के लिए आदर्श बनाता है जिनकी आवश्यकता होती हैसटीक सीलिंगऔरदबाव नियंत्रण.

टाइटेनियम ग्रेड 5 और ग्रेड 7

दग्रेड 5औरGr7टाइटेनियम मिश्र धातु दो सबसे आम तौर पर मांग अनुप्रयोगों में इस्तेमाल ग्रेड में से एक हैं, एक आदर्श संतुलन की पेशकशशक्ति,क्षरण प्रतिरोध, औरहल्का वजनये मिश्र धातुएं यह सुनिश्चित करती हैं किटाइटेनियम के फ्लैंग्सकठोर और आक्रामक परिस्थितियों में भी अच्छा प्रदर्शन कर सकते हैं।

टाइटेनियम Gr5 (Ti-6Al-4V):

• रचना: से बना90% टाइटेनियम,6% एल्यूमीनियम, और4% वैनेडियम, यह मिश्र धातु सबसे व्यापक रूप से उपयोग किए जाने वाले टाइटेनियम ग्रेड में से एक है, विशेष रूप से उच्च शक्ति वाली सामग्री की आवश्यकता वाले उद्योगों में।
• शक्ति: अपने श्रेष्ठ के लिए जाना जाता हैतन्यता शक्तिऔरउच्च शक्ति-से-वजन अनुपात,ग्रेड 5 टाइटेनियमअनुप्रयोगों के लिए उपयुक्त है जहां संरचनात्मक अखंडता के तहतउच्च तनावएक जरूरी है।
• जंग प्रतिरोध: यह ग्रेड संक्षारक तत्वों के खिलाफ उत्कृष्ट सुरक्षा प्रदान करता है, जिससे इसेरासायनिक प्रसंस्करणयासमुद्री अनुप्रयोग.
• सामान्य उपयोग: मुख्य रूप से उपयोग किया जाता हैएयरोस्पेस,समुद्री, औरअपतटीय तेलउद्योग,ग्रेड 5 टाइटेनियमउन घटकों के लिए प्रयोग किया जाता है जिन्हें लगातार नमी और रसायनों के संपर्क में रहने की आवश्यकता होती है।

टाइटेनियम Gr7 (Ti-0.15Pd):

• रचना:टाइटेनियम Gr7टाइटेनियम का एक मिश्र धातु है जिसमेंपलाडियम, विशेष रूप से0.12-0.25% पैलेडियम, जो इसके प्रभाव को बढ़ाता हैक्षरण प्रतिरोधआक्रामक रासायनिक वातावरण में।
• जंग प्रतिरोध: यह वातावरण में उत्कृष्ट हैउच्च अम्लता, जैसेहाइड्रोक्लोरिक एसिडयासल्फ्यूरिक एसिड, और उत्कृष्ट प्रदान करता हैछिद्रण प्रतिरोधऔरदरार क्षरण.
• आवेदन: में उपयोग के लिए आदर्शरासायनिक रिएक्टर,समुद्री जल निर्जलीकरण संयंत्र, औररासायनिक पाइपलाइन, जहां प्रणाली के लिए उजागर किया जाता हैअम्लीययाक्लोराइड युक्तशर्तें।

एन 1092-1 ग्रेड 5, ग्रेड 7 टाइटेनियम प्लेट फ्लेंज उभारित चेहरा पीएन 5 की विशेषताएं

1. ऊंचा चेहरा डिजाइनः

   • दऊंचा चेहराडिजाइन में एकसील करने वाली सतहफ्लैंज के किनारे के चारों ओर, जो फ्लैंज के बीच एक कस सील बनाने की क्षमता को बढ़ाता हैफ्लैंगऔरगास्केटयह सुनिश्चित करने के लिए महत्वपूर्ण है किफ्लैंज जोड़विभिन्न परिचालन दबावों के तहत लीक मुक्त और सुरक्षित है।

2. नामित दबाव पीएन 5:

   • के साथपीएन 5रेटिंग, इन flanges का सामना करने के लिए डिजाइन कर रहे हैं5 बार (72.5 पीएसआई)यह उन्हें दबाव के साथ अनुप्रयोगों के लिए उपयुक्त बनाता हैमध्यम दबाव स्तरविशेष रूप से उन प्रणालियों में, जिन्हें अन्य प्रकार के फ्लैंज के अत्यधिक उच्च दबाव प्रतिरोध की आवश्यकता नहीं होती है।

3. टाइटेनियम के लाभ:

   • जंग प्रतिरोध: टाइटेनियम अपने गुणों के लिए प्रसिद्ध हैक्षरण प्रतिरोधकई परिवेशों में, विशेष रूप सेक्लोराइड,अम्ल, औरखारा वातावरणयह इसे उद्योगों के लिए एक उत्कृष्ट विकल्प बनाता है जैसे किसमुद्र तट,रासायनिक प्रसंस्करण, औरसमुद्रीजहां संक्षारक एजेंटों के संपर्क में आना अक्सर होता है।
   • मज़बूती और स्थायित्व: अंतर्निहितशक्तिऔरकठोरताटाइटेनियम मिश्र धातु के इन flanges सिस्टम है कि टिकाऊ होना चाहिए के लिए आदर्श बनाते हैंउच्च तनावऔरभारी कार्य के लिए उपयोग.

4. आकार और अनुकूलनः

   • EN 1092-1 फ्लैंग्सकई आकारों में उपलब्ध हैं और एक विशिष्ट अनुप्रयोग की सटीक जरूरतों को पूरा करने के लिए कस्टम-निर्मित किया जा सकता है, यह सुनिश्चित करते हुए किफिट और कार्यक्षमताहमेशा प्रत्येक पाइपलाइन प्रणाली के लिए अनुकूलित होते हैं।

एन 1092-1 ग्रेड 5, ग्रेड 7 टाइटेनियम प्लेट फ्लैंग्स का उपयोग कहाँ किया जाता है?

1रासायनिक संयंत्र:

• टाइटेनियम के फ्लैंजमें अक्सर उपयोग किया जाता हैरासायनिक प्रसंस्करणरासायनिक पदार्थों के कारण होने वाली जंग का विरोध करने की क्षमता के कारण सिस्टम जैसेहाइड्रोक्लोरिक एसिडऔरसल्फ्यूरिक एसिड.ऊंचा चेहराडिजाइन एक विश्वसनीय सील प्रदान करता है, उच्च दबाव अनुप्रयोगों में रिसाव के जोखिम को कम करता है।

2अपतटीय तेल और गैस:

• मेंअपतटीय उद्योग, से बने फ्लैंग्सटाइटेनियम Gr5औरGr7दोनों का प्रतिरोध करने की क्षमता के कारण व्यापक रूप से उपयोग किया जाता हैक्षरणसमुद्री जल से औरयांत्रिक तनाव. वे आम हैंपाइप प्रणालीऔरजल उपचार प्रणालीपरपेट्रोलियम रिगऔरअपतटीय प्लेटफार्म.

3परमाणु एवं विद्युत उत्पादन:

• टाइटेनियम के फ्लैंजके महत्वपूर्ण भागों में कार्यरत हैं।बिजली संयंत्र, जहां उच्च तापमान और कठोर रसायन आम हैं।ऊंचा चेहरा फ्लैंजजैसे प्रणालियों में एक सुरक्षित सील सुनिश्चित करता हैशीतलन टावरऔरफ़ीड वाटर सिस्टमजो उच्च दबाव के अधीन होते हैं।

4. निर्जलीकरण और जल उपचार:

• अंदरविलुप्त करनासंयंत्रों, जहां प्राथमिक उद्देश्य समुद्री जल का उपचार करना और इसे मीठे पानी में परिवर्तित करना है,क्षरण प्रतिरोधकाटाइटेनियम Gr7यह एक मूल्यवान सामग्री बनाता है। यह स्थायित्व सुनिश्चित करता हैपाइपिंगऔरवाल्वखारे पानी के वातावरण में।

5- एयरोस्पेस

• टाइटेनियम Gr5में अक्सर प्रयोग किया जाता हैविमान के घटक, विशेष रूप से उन लोगों के लिए जोचरम परिस्थितियाँजैसे ईंधन प्रणाली और निकास प्रणाली।हल्कापनऔरशक्तिइसे प्रदर्शन बनाए रखते हुए वजन कम करने का पसंदीदा विकल्प बनाएं।

टाइटेनियम प्लेट फ्लैंग्स के फायदे

1. अपवादात्मक संक्षारण प्रतिरोधः

   • टाइटेनियमफ्लैंग्स में जंग के खिलाफ बेहतर सुरक्षा प्रदान करते हैंकठोर वातावरण, जिसमेंसमुद्री जल,अम्ल, औरक्लोराइडयह दीर्घकालिक विश्वसनीयता और रखरखाव में लागत बचत के लिए विशेष रूप से महत्वपूर्ण है।

2. बढ़ी हुई ताकत और स्थायित्व:

   • ग्रेड 5औरGr7टाइटेनियम मिश्र धातु दोनों प्रदान करते हैंउच्च तन्यता शक्तिऔरकठोरता, यह सुनिश्चित करता है कि फ्लैंग्स लंबे समय तक दबाव और तनाव के तहत बरकरार रहें।

3. हल्का लेकिन मजबूत:

   • अन्य उच्च शक्ति सामग्री की तुलना में जैसेइस्पात,टाइटेनियममहत्वपूर्ण रूप सेहल्का, जटिल प्रणालियों में इसे संभालना और स्थापित करना आसान बनाता है, जैसे किसमुद्र तटयाएयरोस्पेसआवेदन।

4. सीलिंग प्रदर्शनः

   • दऊंचा चेहरा डिजाइनसुनिश्चित करताबेहतर सीलगैसकेट के लिए अधिक विश्वसनीय इंटरफ़ेस प्रदान करके, जो पाइपलाइन प्रणाली की समग्र अखंडता में सुधार करता है।

5. दीर्घकालिक प्रदर्शन:

   • टाइटेनियम के फ्लैंजआम तौर पर कई अन्य सामग्रियों की तुलना में अधिक समय तक रहता है,लगातार बदलनाऔर सिस्टम के जीवनकाल के दौरान रखरखाव की लागत को कम करना।

निष्कर्ष

दएन 1092-1 ग्रेड 5, ग्रेड 7 टाइटेनियम प्लेट फ्लैंज उठाया चेहरा पीएन 5प्रस्तावअसाधारण शक्ति,क्षरण प्रतिरोध, औरसीलिंग प्रदर्शनऔद्योगिक पाइपलाइन प्रणालियों के लिए।रासायनिक संयंत्र,अपतटीय तेल रिग,विद्युत उत्पादन, यानिर्जलीकरण प्रणालियाँटाइटेनियम मिश्र धातुओं का चयन करके, उद्योगों को लाभ होता हैकम रखरखाव,विश्वसनीयता में वृद्धि, औरलागत बचतलंबे समय तक।
