टाइटेनियम फ्लैंज
Created with Pixso.

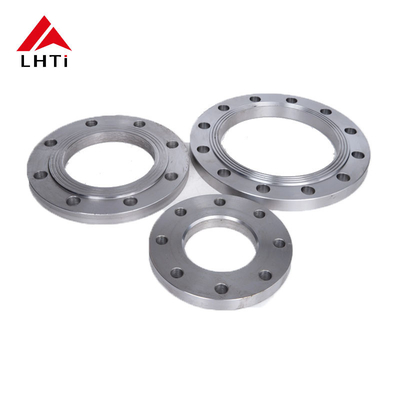

EN1092-01 Gr1 Gr2 Gr5 टाइटेनियम प्लेट फ्लैंज फ्लैट फ्लैंज PN 10 संक्षारक वातावरण में औद्योगिक पाइपिंग के लिए

EN1092-01 Gr1 Gr2 Gr5 टाइटेनियम प्लेट फ्लैंज फ्लैट फ्लैंज PN 10 संक्षारक वातावरण में औद्योगिक पाइपिंग के लिए

ब्रांड नाम: LHTi
मॉडल संख्या: वेल्ड गर्दन निकला हुआ किनारा
न्यूनतम आदेश मात्रा: 200 टुकड़े
कीमत: विनिमय योग्य
भुगतान की शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता: 500 टन / टन प्रति माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
बाओजी, चीन
प्रमाणन:
ISO9001,CE,etc
विनिर्देश:
पूरा
ग्रेड:
TA2
गुणवत्ता परीक्षण:
अल्ट्रासोनिक परीक्षण
वर्किंग टेम्प:
-60 ℃ ~ 250 ℃
तापमान सीमा:
-250°F से 800°F
टेकनीक:
जाली और सीएनसी मशीन
प्रक्रिया:
कास्टिंग, फोर्जिंग, मशीनिंग, आदि।
सामग्री का ग्रेड:
टाइटेनियम ग्रेड 2, ग्रेड 12
कार्यकारी मानक:
एएनएसआई बी16.5, जीबी/टी9112
सील चेहरा:
आरएफ, एफएफ, टीजी, आरजे आदि।
विशेषताएं:
उच्च शक्ति, हल्का वजन, कम तापीय विस्तार, गैर-चुंबकीय
बोल्ट सर्कल व्यास:
3.5 इंच - 27.5 इंच
दबाव वर्ग:
CL150
आवेदन:
तेल और गैस, रसायन, बिजली उत्पादन, समुद्री, एयरोस्पेस
रंग:
ती प्राकृतिक
पैकेजिंग विवरण:
प्लाईवुड केस या पैलेट, या आपकी आवश्यकता के अनुसार
आपूर्ति की क्षमता:
500 टन / टन प्रति माह
प्रमुखता देना:

क्षयकारी वातावरण टाइटेनियम प्लेट फ्लैंज

,

औद्योगिक पाइपिंग टाइटेनियम प्लेट फ्लैंज

,

EN1092-01 टाइटेनियम प्लेट फ्लैंज

उत्पाद वर्णन

एन 1092-1 ग्रेड 1, ग्रेड 2, ग्रेड 5 टाइटेनियम प्लेट फ्लैंज फ्लैट फ्लैंज पीएन 10 संक्षारक वातावरण में औद्योगिक पाइपिंग के लिए

परिचय:

औद्योगिक पाइप सिस्टम में, विशेष रूप से उन में काम कर रहे हैंसंक्षारक वातावरण, उपयुक्त flanges का चयन दोनों सुनिश्चित करने के लिए महत्वपूर्ण हैनिष्ठाऔरदीर्घायुप्रणाली का।एन 1092-1 ग्रेड 1, ग्रेड 2, ग्रेड 5 टाइटेनियम प्लेट फ्लैंग्स, जिसमेंफ्लैट फ्लैंजएक के साथ डिजाइनपीएन 10दबाव रेटिंग, के लिए बेहतर प्रतिरोध प्रदान करने के लिए डिजाइन कर रहे हैंक्षरण,उच्च दबाव, औररासायनिक हमला.

इस लेख मेंएन 1092-1फ्लैंग्स, के लाभटाइटेनियम के ग्रेडउपयोग किया जाता है, और अनुप्रयोगोंप्लेट फ्लैंग्स फ्लैट फ्लैंग्स पीएन 10औद्योगिक पाइप में, विशेष रूप से कठोर वातावरण में जैसेरासायनिक प्रसंस्करण,समुद्री अनुप्रयोग, औरविद्युत उत्पादन.

EN1092-01 Gr1 Gr2 Gr5 टाइटेनियम प्लेट फ्लैंज फ्लैट फ्लैंज PN 10 संक्षारक वातावरण में औद्योगिक पाइपिंग के लिए 0


EN 1092-1 क्या है?

एन 1092-1यह फ्लैंग्स और फ्लैंग फिटिंग के लिए एक यूरोपीय मानक है। यह औद्योगिक पाइप सिस्टम में उपयोग किए जाने वाले फ्लैंग्स के आयामों, दबाव के नाम और डिजाइन को परिभाषित करता है।फ्लैंग्सइस मानक के अनुसार उत्पादित विभिन्न उद्योगों में उपयोग किए जाते हैं, और उन्हें सख्त आवश्यकताओं को पूरा करना चाहिएशक्ति,सीलिंग प्रदर्शन, औरक्षरण प्रतिरोध.

प्लेट फ्लैंजडिजाइन फ्लैंग्स को संदर्भित करता है जोसपाट चेहरे वाला(बिना उठाए हुए चेहरे के), जिसका उपयोग अक्सर उन स्थितियों में किया जाता है जहां एक सरल कनेक्शन की आवश्यकता होती है, और दो संभोग सतहों के बीच गास्केट सील प्रदान की जाती है।

एन 1092-1 ग्रेड 1, ग्रेड 2, ग्रेड 5 टाइटेनियम प्लेट फ्लैंग्स पीएन 10 की मुख्य विशेषताएं

1. दबाव रेटिंग PN 10:

  • पीएन 10दबाव रेटिंग इंगित करता है कि फ्लैंज के लिए बनाया गया है10 बारयह उन अनुप्रयोगों के लिए उपयुक्त है जहां दबाव की आवश्यकताएं मध्यम हैं, लेकिन संक्षारण प्रतिरोध महत्वपूर्ण है।

2टाइटेनियम ग्रेडः ग्रेड 1, ग्रेड 2, ग्रेड 5

  • ये फ्लैंग्स तीन अलग-अलग में उपलब्ध हैंटाइटेनियम के ग्रेड:ग्रेड 1 (सीपी टाइटेनियम),ग्रेड 2 (सीपी टाइटेनियम), औरग्रेड 5 (Ti-6Al-4V)इन ग्रेडों में भिन्नताशक्ति,क्षरण प्रतिरोध, औरउपयुक्तताविभिन्न प्रकार के वातावरण के लिए।

ग्रेड 1 टाइटेनियम (वाणिज्यिक रूप से शुद्ध टाइटेनियम):

  • जंग प्रतिरोध: आक्रामक वातावरण की एक विस्तृत श्रृंखला के लिए उत्कृष्ट प्रतिरोध, सहितखारा पानी,क्लोराइड, औरअम्ल.
  • आवेदन: अक्सर इस्तेमाल किया जाता हैसमुद्रीऔररासायनिक प्रसंस्करणउद्योग।
  • शक्ति: मध्यम तन्यता शक्ति लेकिन उच्च आवश्यकता वाले अनुप्रयोगों के लिए उत्कृष्टक्षरण प्रतिरोध.

ग्रेड 2 टाइटेनियम (सीपी टाइटेनियम):

  • जंग प्रतिरोध: आक्रामक वातावरण में अधिकांश धातुओं से बेहतर।
  • शक्ति: से अधिक शक्तिग्रेड 1अच्छी वेल्डेबिलिटी और डक्टिलिटी के साथ।
  • आवेदन: व्यापक रूप से उपयोग मेंसमुद्री,रासायनिक, औरएयरोस्पेसऐसे उद्योग जहां दोनोंशक्तिऔरक्षरण प्रतिरोधआवश्यक हैं।

ग्रेड 5 टाइटेनियम (Ti-6Al-4V):

  • मिश्र धातु की संरचना: शामिल हैएल्यूमीनियमऔरवेनेडियम, जो शुद्ध टाइटेनियम की तुलना में शक्ति और कठोरता को बढ़ाते हैं।
  • शक्ति: उत्कृष्ट तन्यता और उपज शक्ति, उच्च तनाव की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।
  • जंग प्रतिरोध: अच्छा है, हालांकि थोड़ा कमग्रेड 1याग्रेड 2.
  • आवेदन: में प्रयोग किया जाता हैअपतटीय तेल और गैस,विद्युत उत्पादन, औरभारी कर्तव्यऔद्योगिक अनुप्रयोग।

3फ्लैट फेस डिज़ाइनः

  • फ्लैट फ्लैंज डिजाइनहैसपाट सीलिंग सतहबिना उठाए हुए चेहरे के, जो पाइप सिस्टम के साथ संरेखित करना आसान बनाता है।
  • आम तौर पर मध्यम दबाव के अधीन प्रणालियों के लिए प्रयोग किया जाता है, जहांगास्केट सामग्रीएक कस सील प्राप्त करने में एक महत्वपूर्ण भूमिका निभाता है।

4उच्च संक्षारण प्रतिरोधः

  • टाइटेनियम के फ्लैंजअत्यधिक प्रतिरोधी होते हैंक्षरणमेंकठोर वातावरणविशेष रूप सेक्लोराइड,सल्फ्यूरिक एसिड,हाइड्रोक्लोरिक एसिड, औरसमुद्री जलयह उन्हें विशेष रूप से उपयुक्त बनाता हैरासायनिक संयंत्र,समुद्री पाइप प्रणाली, औरनमक निरोधक संयंत्र.

एन 1092-1 ग्रेड 1, ग्रेड 2, ग्रेड 5 टाइटेनियम प्लेट फ्लैंज पीएन 10 के अनुप्रयोग

टाइटेनियम प्लेट फ्लैंग्सव्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है जहांक्षरण प्रतिरोध,दबाव सहिष्णुता, औरविश्वसनीयताप्रमुख विचार हैं। यहाँ कुछ मुख्य हैंआवेदनके लिएएन 1092-1 ग्रेड 1, ग्रेड 2, ग्रेड 5 टाइटेनियम प्लेट फ्लैंग्स पीएन 10:

1रासायनिक प्रसंस्करण:

  • रासायनिक संयंत्रअत्यधिक संक्षारक रसायनों के साथ काम करने वाली प्रणालियों में इन फ्लैंग्स का उपयोग करें।टाइटेनियमफ्लैंग्स एसिड, क्षार और अन्य आक्रामक पदार्थों के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं।रिएक्टर पात्र,आसवन स्तंभ, औरस्थानांतरण पाइपलाइन.

2समुद्री और अपतटीय अनुप्रयोग:

  • इसके कारणउत्कृष्ट संक्षारण प्रतिरोधमेंसमुद्री जल,टाइटेनियमफ्लैंग्स में उपयोग के लिए आदर्श हैंअपतटीय तेल रिग,समुद्री पाइपलाइन,नमक निरोधक संयंत्र, औरसमुद्री जल शीतलन प्रणाली.

3विद्युत उत्पादन:

  • अंदरपरमाणुऔरताप विद्युत संयंत्र, जहां कठोर वातावरण, उच्च तापमान और दबावों के संपर्क में आम है, टाइटेनियम फ्लैंग्स का उपयोगशीतलन प्रणाली,भाप परिवहन के लिए पाइप, औरऊर्जा रूपांतरण उपकरण.

4जल उपचार:

  • टाइटेनियम प्रतिरोधी हैजैवसंश्लेषणऔर संक्षारण, इन flanges के लिए उपयुक्त बनानेजल उपचारसंयंत्र, जिसमें सिस्टम हैंडलिंग भी शामिल हैसमुद्री जल का निर्जलीकरणयाअपशिष्ट जल उपचार.

5- एयरोस्पेस

  • अंदरएयरोस्पेस अनुप्रयोग,ग्रेड 5 टाइटेनियम के फ्लैंग्सका प्रयोग किया जाता है जहां उच्च शक्ति-से-वजन अनुपात और प्रतिरोध के लिएक्षरणआवश्यक हैं, जैसे किईंधन प्रणाली,विमानों के निकास प्रणाली, औरअंतरिक्ष यान के घटक.

फ्लैंज आयाम और विनिर्देश

टाइटेनियम के फ्लैंग्स, जैसे किएन 1092-1 पीएन 10नीचे विशिष्ट आयामों और विनिर्देशों का एक सामान्य अवलोकन दिया गया हैः

नाममात्र पाइप आकार (एनपीएस) बोल्ट सर्कल व्यास (BC) बोल्ट का आकार बोल्टों की संख्या फ्लैंज मोटाई (टी) चेहरे की चौड़ाई (F) बोर (आईडी)
1/2" 2.38" 5/8" 4 0.88" 0.50" 0.84"
1" 3.00" 3/4" 4 1.00" 0.56" 1.05"
2" 4.38" 7/8" 8 1.12" 0.75" 2.07"
4" 6.75" 1" 8 1.50" 1.00" 4.09"
6" 9.00" 1-1/4" 12 1.75" 1.25" 6.13"
12" 13.50" 1-1/2" 16 2.38" 1.50" 12.13"
24" 21.75" 1-3/4" 20 3.00" 2.00" 24.13"
  • नोट: विशिष्ट परिचालन आवश्यकताओं को पूरा करने के लिए कस्टम आकार और भिन्नताएं निर्मित की जा सकती हैं।

टाइटेनियम प्लेट फ्लैंग्स के फायदे

  • उच्च जंग प्रतिरोध: टाइटेनियम अपने उत्कृष्ट प्रतिरोध के लिए जाना जाता हैसंक्षारक वातावरणउद्योगों के लिए आदर्श है।आक्रामक रसायन,खारा पानी, याअम्लीय तरल पदार्थ.

  • शक्ति-से-वजन अनुपातटाइटेनियम उच्च हैशक्ति-से-वजन अनुपातइसे उन अनुप्रयोगों के लिए आदर्श बनाता है जहां वजन को कम करते हुए संरचनात्मक अखंडता महत्वपूर्ण है।

  • लंबी सेवा जीवन: टाइटेनियम फ्लैंग्स प्रदर्शनीउत्कृष्ट स्थायित्व, अत्यधिक पर्यावरणीय परिस्थितियों में भी लंबे समय तक सेवा जीवन सुनिश्चित करता है।

  • रखरखाव की लागत में कमी: अपने उच्चक्षरण प्रतिरोधऔरशक्ति, इन फ्लैंग्स में बार-बार रखरखाव और प्रतिस्थापन की आवश्यकता कम होती है, जिसके परिणामस्वरूप समय के साथ लागत बचत होती है।


निष्कर्ष

एन 1092-1 ग्रेड 1, ग्रेड 2, ग्रेड 5 टाइटेनियम प्लेट फ्लैंग्स पीएन 10के साथफ्लैट फेस डिजाइनके लिए एक उत्कृष्ट विकल्प हैंऔद्योगिक पाइप प्रणालीमें कार्यरतसंक्षारक वातावरण. चाहेरासायनिक प्रसंस्करण,समुद्री अनुप्रयोग,विद्युत उत्पादन, याजल उपचार,टाइटेनियम के फ्लैंजसुनिश्चित करनाविश्वसनीयता,दीर्घकालिक प्रदर्शन, औरलागत-प्रभावशीलता. उपलब्धताग्रेड 1,Gr2, औरग्रेड 5टाइटेनियम ग्रेड उपयोगकर्ताओं को अपनी विशिष्ट आवश्यकताओं के लिए इष्टतम सामग्री का चयन करने की अनुमति देता है, संतुलनक्षरण प्रतिरोधऔरशक्तिआवश्यकताएँ।

इन उच्च गुणवत्ता वालेटाइटेनियम के फ्लैंज, उद्योगों को सुनिश्चित कर सकते हैंनिष्ठाऔरसुरक्षाइनकी पाइपलाइन प्रणाली का निर्माण करते हुए डाउनटाइम और मरम्मत की लागत को कम किया जाता है।
