| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | वेल्ड गर्दन निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 200 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |
परिचय:

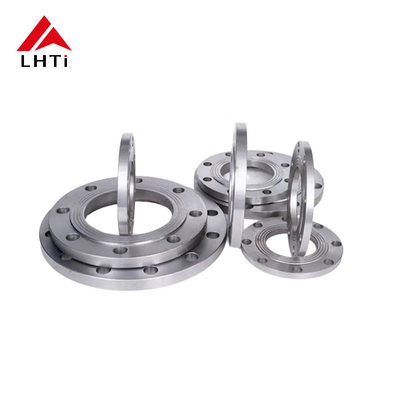

जल आपूर्ति प्रबंधन के क्षेत्र में, पाइपलाइन प्रणालियों के भीतर सुरक्षित, लीक मुक्त कनेक्शन सुनिश्चित करने के लिए सही प्रकार के फ्लैंज का चयन महत्वपूर्ण है।टाइटेनियम स्लिप-ऑन फ्लैंग्स(एसओआरएफ), के अनुसार डिजाइनएएसएमई बी165, उच्च दबाव वाले जल वितरण प्रणालियों के लिए एक असाधारण समाधान प्रदान करते हैं।श्रेणी 1 (Gr1),ग्रेड 2 (Gr2), औरग्रेड 5टाइटेनियम, उनके लिए जाना जाता हैक्षरण प्रतिरोध,शक्ति, औरविश्वसनीयताचरम पर्यावरणीय परिस्थितियों में।
इस लेख में, हम विशेषताओं का पता लगाएंगेASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्स क्लास 300के साथऊंचा चेहराके लिएजल आपूर्ति प्रबंधन, विभिन्न टाइटेनियम ग्रेड के लाभों और उनके अनुप्रयोगों पर प्रकाश डालता है।
टाइटेनियम स्लिप-ऑन फ्लैंग्स का निर्माण सख्त आवश्यकताओं को पूरा करने के लिए किया जाता हैएएसएमई बी165जल आपूर्ति प्रबंधन प्रणालियों के लिए कई अनूठे लाभ प्रदान करता हैः
टाइटेनियम कई ग्रेड में उपलब्ध है, जिनमें से प्रत्येक के अद्वितीय गुण हैं जो विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं।स्लिप-ऑन फ्लैंग्सजल आपूर्ति प्रबंधन मेंग्रेड 1,ग्रेड 2, औरग्रेड 5.
टाइटेनियम स्लिप-ऑन फ्लैंग्स का उपयोग जल आपूर्ति प्रबंधन प्रणालियों के भीतर विभिन्न अनुप्रयोगों में किया जाता हैः
नीचे एक तालिका दी गई है जिसमेंनाममात्र आयामऔरदबाव के नामकाASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्स क्लास 300के साथऊंचा चेहराये विनिर्देश आपके जल आपूर्ति प्रणालियों के लिए सही फ्लैंज आकार निर्धारित करने के लिए आवश्यक हैं।
| नाममात्र पाइप आकार (एनपीएस) | बोल्ट सर्कल व्यास (BC) | बोल्ट का आकार | बोल्टों की संख्या | फ्लैंज मोटाई (टी) | चेहरे की चौड़ाई (F) | बोर (आईडी) |
|---|---|---|---|---|---|---|
| 1/2" | 2.38" | 5/8" | 4 | 0.88" | 0.50" | 0.84" |
| 1" | 3.00" | 3/4" | 4 | 1.00" | 0.56" | 1.05" |
| 2" | 4.38" | 7/8" | 8 | 1.12" | 0.75" | 2.07" |
| 4" | 6.75" | 1" | 8 | 1.50" | 1.00" | 4.09" |
| 6" | 9.00" | 1-1/4" | 12 | 1.75" | 1.25" | 6.13" |
| 12" | 13.50" | 1-1/2" | 16 | 2.38" | 1.50" | 12.13" |
| 24" | 21.75" | 1-3/4" | 20 | 3.00" | 2.00" | 24.13" |
टाइटेनियम अपने गुणों के लिए प्रसिद्ध हैउच्च शक्ति-से-वजन अनुपातऔरक्षरण प्रतिरोध, इसे पानी की आपूर्ति प्रणालियों के लिए आदर्श बनाता है जहां स्थायित्व और सुरक्षा सर्वोपरि हैं।ग्रेड 1,ग्रेड 2, औरग्रेड 5 टाइटेनियम.
| संपत्ति | ग्रेड 1 टाइटेनियम | ग्रेड 2 टाइटेनियम | ग्रेड 5 टाइटेनियम |
|---|---|---|---|
| तन्य शक्ति (ksi) | 35-50 ksi | 50-70 ksi | 130-160 ksi |
| उपज शक्ति (ksi) | 30-40 ksi | 40-60 ksi | 120-140 ksi |
| लम्बाई (%) | 24% | २०% | 10% |
| घनत्व (g/cm3) | 4.51 | 4.51 | 4.43 |
| जंग प्रतिरोध | उत्कृष्ट | उत्कृष्ट | अच्छा |
| थर्मल चालकता (W/m·K) | 21.9 | 21.9 | 7.0 |
| पिघलने का बिंदु (°C) | 1668°C | 1668°C | 1650°C |
स्थापित करते समय एक सुरक्षित और तंग कनेक्शन सुनिश्चित करने के लिएटाइटेनियम स्लिप-ऑन फ्लैंग्स क्लास 300, यह सही टोक़ मान लागू करने के लिए महत्वपूर्ण है। नीचे एक तालिका है जोबोल्ट का आकारऔरअनुशंसित टोक़ मानउचित स्थापना के लिए।
| नाममात्र पाइप आकार (एनपीएस) | बोल्ट का आकार (इंच) | बोल्टों की संख्या | टॉर्क (ft-lbs) |
|---|---|---|---|
| 1/2" | 5/8" | 4 | 40-50 |
| 1" | 3/4" | 4 | ५०-६० |
| 2" | 7/8" | 8 | 70-90 |
| 4" | 1" | 8 | 100-120 |
| 6" | 1-1/4" | 12 | 130-160 |
| 12" | 1-1/2" | 16 | 200-250 |
| 24" | 1-3/4" | 20 | ३००-३५० |
एएसएमई बी165टाइटेनियम स्लिप-ऑन फ्लैंग्सग्रेड 1, ग्रेड 2 और ग्रेड 5 वर्ग 300 के साथऊंचा चेहराजल आपूर्ति प्रबंधन प्रणालियों के लिए एक विश्वसनीय समाधान हैं, उत्कृष्ट संक्षारण प्रतिरोध, उच्च शक्ति और सुरक्षित कनेक्शन प्रदान करते हैं।विभिन्न जल वितरण अनुप्रयोगों में कुशल संचालन, सेपाइपलाइन प्रणालीतकउपचार संयंत्र. अगर आप की जरूरत हैग्रेड 1जंग प्रतिरोध के लिए,ग्रेड 2ताकत और स्थायित्व के संतुलन के लिए, याग्रेड 5उच्च दबाव प्रणालियों के लिए, ये टाइटेनियम फ्लैंग्स आपकी जल आपूर्ति आवश्यकताओं के लिए आदर्श फिट प्रदान करते हैं।
उच्च-गुणवत्ता में निवेश करेंटाइटेनियम स्लिप-ऑन फ्लैंग्सअपने जल आपूर्ति अवसंरचना के प्रदर्शन और दीर्घायु को बढ़ाने के लिए।
