| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | वेल्ड गर्दन निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 200 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |

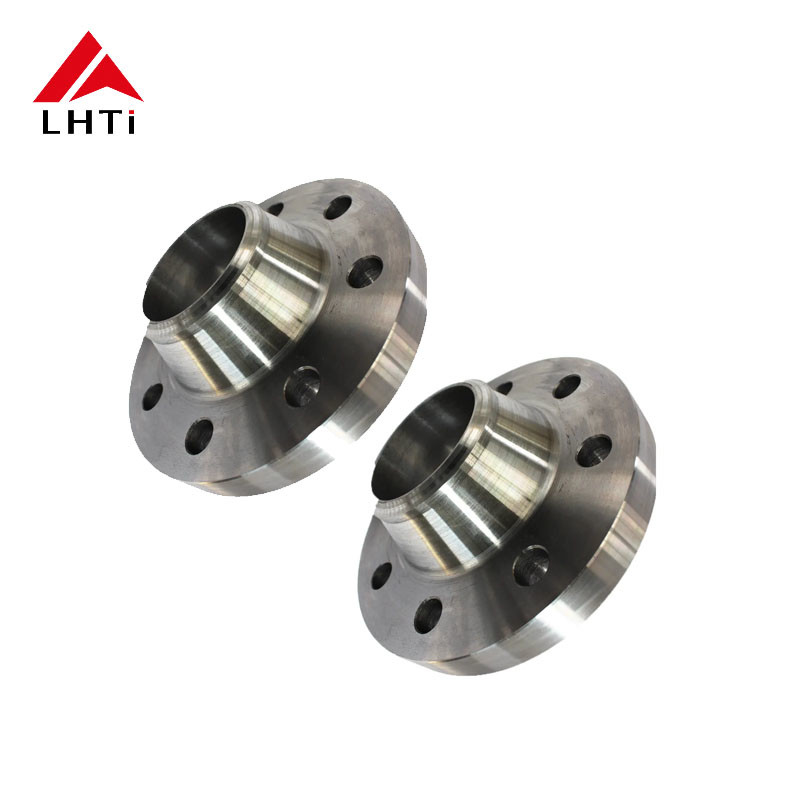

1ASME B16.5 टाइटेनियम वेल्ड नेक फ्लैंग्स क्लास 150:
हमारेटाइटेनियम वेल्ड नेक फ्लैंग्सविभिन्न उच्च परिशुद्धता प्रक्रियाओं के माध्यम से निर्मित होते हैं, जिनमें शामिल हैंकास्टिंग,फोर्जिंग, औरमशीनिंग, द्वारा निर्धारित सख्त मानकों को पूरा करने के लिएASME B16.5 वर्ग 150इन फ्लैंग्स को पाइपलाइन प्रणालियों और उपकरणों में निर्बाध एकीकरण के लिए डिज़ाइन किया गया है, जो सुरक्षित,लीक मुक्त कनेक्शनऔद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में।
2रासायनिक उद्योग में अनुप्रयोग:
टाइटेनियम वेल्ड नेक फ्लैंग्स का व्यापक रूप से उपयोग किया जाता हैरासायनिक प्रसंस्करण संयंत्र,पेट्रोकेमिकलउद्योग,पाइपलाइन प्रणाली, औररिफाइनरी कार्य, जहां संक्षारण प्रतिरोध और दीर्घकालिक स्थायित्व महत्वपूर्ण हैं।कनेक्ट पाइप, वाल्व, और अन्य उपकरण, सिस्टम की दक्षता सुनिश्चित करते हुए प्रतिरोधरासायनिक संपर्कऔरअत्यधिक तापमान.
शिपिंग और हैंडलिंग के दौरान हमारे flanges की सुरक्षा की गारंटी देने के लिए, हम वे में पैक कर रहे हैं सुनिश्चितमजबूत लकड़ी के केसऔरपैलेटयह मजबूत पैकेजिंग क्षति के जोखिम को कम करती है और उत्पादों को उनके गंतव्य तक पहुंचने के बाद स्थापना को आसान बनाती है।सुरक्षालेकिन इसके लिए भीसुविधा, त्वरित हैंडलिंग और स्थापना की अनुमति देता है।
नीचे एक विस्तृत तालिका दी गई है जिसमें मुख्य आयाम और विनिर्देश दिए गए हैंASME B16.5 टाइटेनियम वेल्ड नेक फ्लैंग्स क्लास 150इन आयामों को स्थापित करने में आसानी और मौजूदा पाइपलाइन प्रणालियों के साथ संगतता के लिए मानकीकृत किया गया है।
| नाममात्र पाइप आकार (एनपीएस) | बोल्ट सर्कल व्यास (BC) | बोल्टों की संख्या | फ्लैंज मोटाई (टी) | चेहरे की चौड़ाई (F) | बोर (आईडी) |
|---|---|---|---|---|---|
| 1/2" | 2.62" | 4 | 0.88" | 0.50" | 0.84" |
| 1" | 3.25" | 4 | 1.00" | 0.56" | 1.05" |
| 2" | 4.50" | 8 | 1.12" | 0.75" | 2.07" |
| 4" | 7.00" | 8 | 1.56" | 1.00" | 4.09" |
| 6" | 9.00" | 12 | 1.81" | 1.25" | 6.13" |
| 12" | 14.00" | 16 | 2.44" | 1.50" | 12.13" |
| 24" | 22.00" | 20 | 3.13" | 2.00" | 24.13" |
टाइटेनियम उच्च प्रदर्शन अनुप्रयोगों के लिए एक आदर्श सामग्री है।ग्रेड 2 टाइटेनियम(आमतौर पर औद्योगिक अनुप्रयोगों में flanges के लिए इस्तेमाल किया)अन्य सामग्री:
| संपत्ति | ग्रेड 2 टाइटेनियम | स्टेनलेस स्टील | कार्बन स्टील |
|---|---|---|---|
| तन्य शक्ति (ksi) | 50-60 ksi | 70-90 ksi | 50-70 ksi |
| उपज शक्ति (ksi) | 40-50 ksi | 30-50 ksi | 35-55 ksi |
| लम्बाई (%) | २०% | ३५% | २०% |
| घनत्व (g/cm3) | 4.51 | 7.93 | 7.85 |
| जंग प्रतिरोध | उत्कृष्ट, विशेष रूप से क्लोराइड युक्त वातावरण में | अच्छा है, लेकिन कठोर वातावरण में पिटने के लिए प्रवण है | मध्यम, जंग लगने की प्रवृत्ति |
| थर्मल चालकता (W/m·K) | 21.9 | 16.3 | 54.0 |
| पिघलने का बिंदु (°C) | 1668°C | 1375°C | 1535°C |
| लागत (प्रति पाउंड) | $12-$15 | $3-$5 | $1-$2 |
टाइटेनियम के फ्लैंग्सASME B16.5 वर्ग 150मानक, और नीचे उनके दबाव रेटिंग का एक सारांश हैः
| नाममात्र पाइप आकार (एनपीएस) | नामित दबाव (पीएसआई) |
|---|---|
| 1/2" | 285 |
| 1" | 285 |
| 2" | 285 |
| 4" | 285 |
| 6" | 285 |
| 12" | 285 |
| 24" | 285 |
फ्लैंग्स की सुरक्षित स्थापना सुनिश्चित करने के लिए उचित टोक़ अनुप्रयोग महत्वपूर्ण है।बोल्ट का आकारऔरटॉर्क मानके लिएASME B16.5 टाइटेनियम वेल्ड नेक फ्लैंग्स क्लास 150.
| नाममात्र पाइप आकार (एनपीएस) | बोल्ट का आकार (इंच) | बोल्टों की संख्या | टॉर्क (ft-lbs) |
|---|---|---|---|
| 1/2" | 5/8" | 4 | ३०-४० |
| 1" | 3/4" | 4 | 40-50 |
| 2" | 7/8" | 8 | 50-70 |
| 4" | 1-1/8" | 8 | 80-100 |
| 6" | 1-1/4" | 12 | 100-130 |
| 12" | 1-1/2" | 16 | 150-200 |
| 24" | 1-3/4" | 20 | २५०-३०० |
हमारेASME B16.5 टाइटेनियम वेल्ड नेक फ्लैंग्स क्लास 150बेजोड़ प्रस्तावक्षरण प्रतिरोध,शक्ति, औरविश्वसनीयतामें अनुप्रयोगों के लिएरासायनिक उद्योगउच्च दबावों और आक्रामक वातावरण का सामना करने के लिए डिजाइन, इन flanges सुनिश्चितलीक मुक्त कनेक्शनऔर बेहतर प्रणाली अखंडता।कस्टम आकार, वे आपके पाइपलाइन में एकीकरण के लिए एकदम सही हैं,तेल, औररासायनिकप्रणालियाँ।
चुनकरटाइटेनियम वेल्ड नेक फ्लैंग्स, आप एक सुनिश्चित कर रहे हैंदीर्घकालिक समाधानजो शीर्ष स्तर के प्रदर्शन, न्यूनतम रखरखाव और लागत प्रभावी संचालन की गारंटी देता है।टाइटेनियम के फ्लैंजआज और मांग वाले अनुप्रयोगों में उनकी बेजोड़ गुणवत्ता और स्थायित्व का अनुभव करें।
