| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | निकला हुआ किनारा पर पर्ची |
| न्यूनतम आदेश मात्रा: | 200 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |

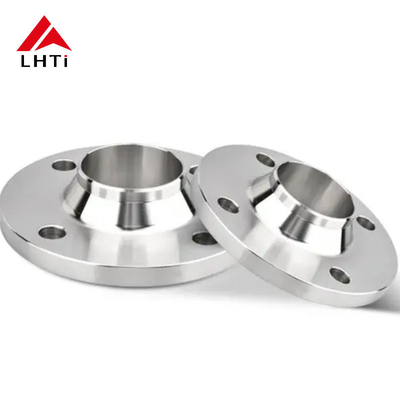

निम्नलिखित तालिका मेंमानक आयामके लिएवर्ग 300 ऊंचा चेहरा वेल्ड गर्दन फ्लैंग्स (WNRF)विभिन्न नाममात्र पाइप आकारों (एनपीएस) में, एएसएमई बी16.5 मानकों के आधार पर।
| नाममात्र पाइप आकार (एनपीएस) | बोल्ट सर्कल व्यास (BC) | बोल्टों की संख्या | फ्लैंज मोटाई (टी) | चेहरे की चौड़ाई (F) | बोर (आईडी) |
|---|---|---|---|---|---|
| 1/2" | 2.62" | 4 | 0.88" | 0.50" | 0.84" |
| 1" | 3.25" | 4 | 1.00" | 0.56" | 1.05" |
| 2" | 4.50" | 8 | 1.12" | 0.75" | 2.07" |
| 4" | 7.00" | 8 | 1.56" | 1.00" | 4.09" |
| 6" | 9.00" | 12 | 1.81" | 1.25" | 6.13" |
| 12" | 14.00" | 16 | 2.44" | 1.50" | 12.13" |
| 24" | 22.00" | 20 | 3.13" | 2.00" | 24.13" |
यहाँ एक अधिक विस्तृत तालिका है जो तुलना करने के लिए हैसामग्री गुणकाग्रेड 1औरग्रेड 2टाइटेनियम मिश्र धातु, जिनका उपयोग सामान्यतः वर्ग 300 के ऊंचा चेहरा वेल्ड गर्दन फ्लैंग्स (WNRF) के निर्माण में किया जाता है।
| संपत्ति | ग्रेड 1 टाइटेनियम | ग्रेड 2 टाइटेनियम |
|---|---|---|
| रचना | 990.5% शुद्ध टाइटेनियम | छोटे मात्रा में लोहा और ऑक्सीजन युक्त टाइटेनियम |
| तन्य शक्ति (ksi) | 35-45 ksi | 50-60 ksi |
| उपज शक्ति (ksi) | 20-30 ksi | 40-50 ksi |
| लम्बाई | 24% | २०% |
| कठोरता (ब्रिनेल) | 120 | 140 |
| घनत्व (g/cm3) | 4.51 | 4.51 |
| जंग प्रतिरोध | उत्कृष्ट, विशेष रूप से मीठे और समुद्री जल में | उत्कृष्ट, क्लोराइड वातावरण में बेहतर |
| आवेदन | कम मांग वाले, गैर-दबाव प्रणाली | उच्च दबाव प्रणाली, औद्योगिक जल आपूर्ति |
ठीक से बोल्ट का चयन और टोक़ आवेदन एक सुरक्षित सुनिश्चित करने के लिए आवश्यक हैं, फ्लैंग्स के बीच लीक मुक्त कनेक्शन। नीचे दी गई तालिका मेंबोल्ट का आकारऔरटॉर्क मानके लिएवर्ग 300से बने ऊंचा चेहरा वेल्ड गर्दन फ्लैंग्स (WNRF)ग्रेड 1औरग्रेड 2 टाइटेनियम.
| नाममात्र पाइप आकार (एनपीएस) | बोल्ट का आकार (इंच) | बोल्टों की संख्या | टॉर्क (ft-lbs) |
|---|---|---|---|
| 1/2" | 5/8" | 4 | 40-50 |
| 1" | 3/4" | 4 | 50-70 |
| 2" | 7/8" | 8 | 70-90 |
| 4" | 1-1/8" | 8 | 100-120 |
| 6" | 1-1/4" | 12 | 130-160 |
| 12" | 1-1/2" | 16 | 200-250 |
| 24" | 1-3/4" | 20 | ३५०-४०० |
एक के दबाव नामितवर्ग 300 के फ्लैंजअधिकतम दबाव को दर्शाता है जो फ्लैंज सुरक्षित रूप से सहन कर सकता है।दबाव रेटिंगतालिका के लिएग्रेड 1औरग्रेड 2 टाइटेनियमके आधार पर flangesASME B16.5 वर्ग 300मानक।
| नाममात्र पाइप आकार (एनपीएस) | नामित दबाव (पीएसआई) |
|---|---|
| 1/2" | 740 |
| 1" | 740 |
| 2" | 740 |
| 4" | 740 |
| 6" | 740 |
| 12" | 740 |
| 24" | 740 |
जबकि दोनोंग्रेड 1औरग्रेड 2 टाइटेनियम के फ्लैंग्सउत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं, आम तौर पर एक अंतर होता हैसामग्री की लागतनीचे सामग्री चयन के आधार पर एक सामान्य लागत तुलना दी गई हैः
| सामग्री का ग्रेड | लागत प्रति पाउंड(USD) | फ्लैंज की अनुमानित लागत(6" एनपीएस के लिए) |
|---|---|---|
| ग्रेड 1 टाइटेनियम | १०-१२ डॉलर | $300-$450 |
| ग्रेड 2 टाइटेनियम | $12-$15 | ३५०-५०० डॉलर |
दASME B16.5 वर्ग 300 ऊंचा चेहरा वेल्ड गर्दन फ्लैंग्स (WNRF)से बनाग्रेड 1औरग्रेड 2 टाइटेनियमके लिए आदर्श विकल्प हैंजल आपूर्ति प्रणालीविश्वसनीय, संक्षारण प्रतिरोधी और उच्च शक्ति वाले घटकों की आवश्यकता होती है।इंजीनियरों और डिजाइनरों के लिए अपने विशिष्ट अनुप्रयोगों के लिए सही फ्लैंज प्रकार का चयन करने के लिए एक व्यापक गाइड प्रदान करता है.
उपयुक्तग्रेड 1 या ग्रेड 2 टाइटेनियमसिस्टम की आवश्यकताओं के आधार पर और लागत, शक्ति और संक्षारण प्रतिरोध को ध्यान में रखते हुए, डिजाइनर जल आपूर्ति प्रणाली की दीर्घायु और दक्षता सुनिश्चित कर सकते हैं।
