| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | निकला हुआ किनारा पर पर्ची |
| न्यूनतम आदेश मात्रा: | 200 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |
आधुनिक पाइप प्रणाली में, पूरे सिस्टम की अखंडता और दीर्घायु सुनिश्चित करने में फ्लैंग्स और फ्लैंग फिटिंग की गुणवत्ता और प्रदर्शन महत्वपूर्ण भूमिका निभाते हैं।इन घटकों के लिए सबसे अधिक उपयोग किए जाने वाले मानकों में से एक हैएएसएमई बी165यह मानक इंजीनियरों, निर्माताओं और परियोजना योजनाकारों के लिए समझने और लागू करने के लिए आवश्यक है,क्योंकि यह विभिन्न औद्योगिक अनुप्रयोगों में संगतता और सुरक्षा सुनिश्चित करता है. इस लेख में, हम गहराई से देखेंगेग्रेड 1 और ग्रेड 2 टाइटेनियम के फ्लैंग्स, पर ध्यान केंद्रित करते हुएऊंचा चेहरा वेल्ड गर्दन फ्लैंग्स (RFWN)के साथवर्ग 150दबाव रेटिंग.
एएसएमई बी 16.5 में पाइप फ्लैंग्स और फ्लैंग फिटिंग के लिए डिजाइन, आयाम, सामग्री और परीक्षण आवश्यकताओं की रूपरेखा दी गई है। मानक मुख्य रूप से फ्लैंग्स को संबोधित करता है1/2" से 24" तकपाइप के नाममात्र के आकार और दबाव वर्गों की एक विस्तृत श्रृंखला को कवर करता है, जिसमें वर्ग 150 भी शामिल है, जो निम्न दबाव अनुप्रयोगों के लिए सबसे आम रेटिंग में से एक है।
उच्च प्रदर्शन पाइप सिस्टम के लिए इस मानक के तहत निर्दिष्ट दो सामग्री हैंःग्रेड 1औरग्रेड 2टाइटेनियम मिश्र धातु. टाइटेनियम अपने असाधारण शक्ति-से-वजन अनुपात, संक्षारण प्रतिरोध, और उच्च तापमान सहिष्णुता के लिए पसंद किया जाता है,इसे समुद्री और रासायनिक उद्योगों जैसे मांग वाले वातावरण के लिए आदर्श बनाता है.

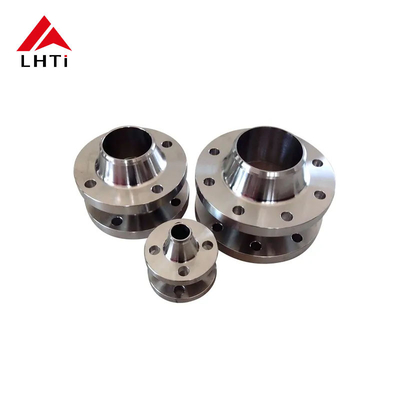

दऊंचा चेहरा वेल्ड गर्दन फ्लैंग्स (RFWN)पाइप सिस्टम में व्यापक रूप से उपयोग किया जाता है क्योंकि उनके उत्कृष्ट सील प्रदर्शन और उच्च शक्ति के कारण।ऊंचा चेहराजब एक गास्केट के साथ जोड़ा जाता है तो एक इष्टतम सील सतह बनाता है।यह विशेष रूप से उन अनुप्रयोगों में महत्वपूर्ण है जहां फ्लैंज को उच्च दबावों का सामना करना पड़ता है या जहां रिसाव के परिणामस्वरूप सिस्टम विफलता हो सकती है.
वर्ग 150 के फ्लैंग्स को निम्न दबाव अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें अधिकतम दबाव नामित है150 पीएसआईइनका उपयोग सामान्यतः उन प्रणालियों में किया जाता है जहां दबाव अपेक्षाकृत कम होता है और विश्वसनीयता और रिसाव की रोकथाम पर ध्यान केंद्रित किया जाता है।
नीचे दी गई तालिका में आयामों की रूपरेखा दी गई है।वर्ग 150 ऊंचा चेहरा वेल्ड गर्दन फ्लैंग्सजैसा कि ASME B16 द्वारा निर्दिष्ट है।5:
| नाममात्र पाइप आकार (एनपीएस) | बोल्ट सर्कल व्यास (BC) | बोल्टों की संख्या | फ्लैंज मोटाई (टी) | चेहरे की चौड़ाई (F) | बोर (आईडी) |
|---|---|---|---|---|---|
| 1/2" | 2.00" | 4 | 0.81" | 0.44" | 0.84" |
| 1" | 2.50" | 4 | 0.93" | 0.50" | 1.05" |
| 2" | 3.50" | 4 | 1.12" | 0.56" | 2.07" |
| 4" | 6.50" | 8 | 1.56" | 0.75" | 4.09" |
| 6" | 8.00" | 8 | 1.75" | 1.00" | 6.13" |
| 12" | 12.00" | 12 | 2.19" | 1.38" | 12.13" |
टाइटेनियम फ्लैंग्स, विशेष रूप से ग्रेड 1 और ग्रेड 2 मिश्र धातु, उनकी गुणवत्ता और विश्वसनीयता सुनिश्चित करने के लिए कई महत्वपूर्ण विनिर्माण चरणों से गुजरते हैं। प्रक्रिया में शामिल हैंः
टाइटेनियम फ्लैंग्स का उपयोग विभिन्न प्रकार के उद्योगों में किया जाता है, जिनमें शामिल हैंः
एएसएमई बी16.5 ग्रेड 1 और ग्रेड 2 टाइटेनियम पाइप फ्लैंज, विशेष रूप सेऊंचा चेहरा वेल्ड गर्दन फ्लैंग्स (RFWN)के साथवर्ग 150 के दबाव के लिए रेटिंग, कम दबाव वाले पाइप सिस्टम के लिए एक आदर्श समाधान प्रदान करते हैं जहां विश्वसनीयता, संक्षारण प्रतिरोध और ताकत आवश्यक हैं।और विनिर्माण प्रक्रियाओं सुनिश्चित करते हैं कि इन flanges एक लंबे समय तक चलने वाला प्रदान, चुनौतीपूर्ण वातावरण में उच्च प्रदर्शन कनेक्शन।
ASME B16.5 मानकों का पालन करके,इंजीनियर और निर्माता यह सुनिश्चित कर सकते हैं कि उनके सिस्टम विभिन्न प्रकार के औद्योगिक अनुप्रयोगों में सुरक्षा और स्थायित्व बनाए रखते हुए आवश्यक प्रदर्शन मानदंडों को पूरा करें.
