| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | निकला हुआ किनारा पर पर्ची |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 500 टन / टन प्रति माह |

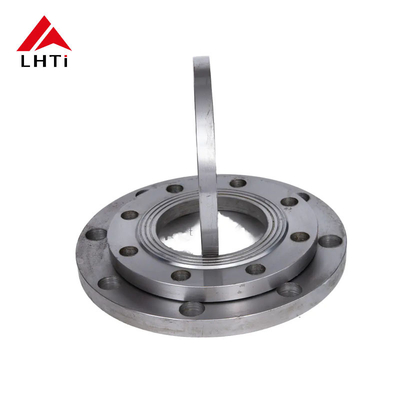

ASME B16.5 टाइटनियम स्लिप-ऑन फ्लैंग्स विथ ए लिफ्टेड फेस (SORF) पाइपलाइनों में उपयोग किए जाने वाले महत्वपूर्ण घटक हैं,उत्कृष्ट संक्षारण प्रतिरोध और यांत्रिक शक्ति के साथ सुरक्षित कनेक्शन प्रदान करने के लिए डिज़ाइन किया गयाये फ्लैंग्स टाइटेनियम मिश्र धातु के विभिन्न ग्रेड में आते हैं, जिनमें ग्रेड 2, ग्रेड 5 और ग्रेड 7 शामिल हैं, जिनमें से प्रत्येक विशिष्ट औद्योगिक आवश्यकताओं को पूरा करने के लिए अद्वितीय गुण प्रदान करता है।
ग्रेड 2 टाइटेनियम: ग्रेड 2 उत्कृष्ट संक्षारण प्रतिरोध के साथ वाणिज्यिक रूप से शुद्ध टाइटेनियम है, जो इसे रासायनिक प्रसंस्करण, समुद्री जल उपचार और खाद्य प्रसंस्करण जैसे उद्योगों में अनुप्रयोगों के लिए आदर्श बनाता है।ग्रेड 2 अच्छी वेल्डेबिलिटी प्रदान करता है और आमतौर पर उन वातावरणों में उपयोग किया जाता है जिनके लिए उच्च संक्षारण प्रतिरोध की आवश्यकता होती है, विशेष रूप से जहां ताकत कम चिंता का विषय है।
ग्रेड 5 टाइटेनियम: ग्रेड 5 एक टाइटेनियम मिश्र धातु है जो टाइटेनियम को एल्यूमीनियम और वैनेडियम के साथ जोड़ती है, जो ग्रेड 2 की तुलना में बेहतर ताकत प्रदान करती है। इसका व्यापक रूप से उच्च तनाव वाले वातावरण जैसे एयरोस्पेस,अपतटीय तेल प्लेटफार्मGr5 उन अनुप्रयोगों के लिए आदर्श है जहां शक्ति और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है।
ग्रेड 7 टाइटेनियम: Gr7 टाइटेनियम का एक मिश्रित रूप है, जो विशेष रूप से समुद्री जल, क्लोरीन और मजबूत एसिड जैसे आक्रामक वातावरण में इसके संक्षारण प्रतिरोध को बढ़ाता है।यह आम तौर पर उन अनुप्रयोगों में उपयोग किया जाता है जो कठोर रासायनिक परिस्थितियों में उच्च प्रदर्शन की मांग करते हैं, जैसे पेट्रोकेमिकल और बिजली उत्पादन उद्योगों में।
| विशेषता | ग्रेड 2 टाइटेनियम | ग्रेड 5 टाइटेनियम | ग्रेड 7 टाइटेनियम |
|---|---|---|---|
| रचना | शुद्ध टाइटेनियम (लगभग 99.2% टाइटेनियम) | टाइटेनियम + एल्यूमीनियम + वैनेडियम | टाइटेनियम + पैलेडियम |
| शक्ति | कम (कम दबाव अनुप्रयोगों के लिए उपयुक्त) | उच्च शक्ति (उच्च शक्ति आवश्यकताओं के लिए उपयुक्त) | उत्कृष्ट संक्षारण प्रतिरोध, अपेक्षाकृत उच्च शक्ति |
| जंग प्रतिरोध | उत्कृष्ट (सामान्य संक्षारक वातावरण के लिए उपयुक्त) | अच्छा (मध्यम संक्षारक मांग वाले वातावरण के लिए उपयुक्त) | उत्कृष्ट (समुद्र जल, अम्लीय वातावरण जैसे अत्यधिक संक्षारक वातावरण के लिए उपयुक्त) |
| वेल्डेबल | उत्कृष्ट | अच्छा | अच्छा |
| विशिष्ट अनुप्रयोग | रासायनिक प्रसंस्करण, समुद्री जल उपचार, खाद्य प्रसंस्करण | एयरोस्पेस, अपतटीय तेल और गैस प्लेटफार्म, उच्च शक्ति अनुप्रयोग | पेट्रोकेमिकल, बिजली उत्पादन, समुद्री जल और संक्षारक वातावरण |
| वजन | हल्का (हल्के वजन के अनुप्रयोगों के लिए उपयुक्त) | भारी (ग्रेड 2 की तुलना में) | हल्का (लेकिन Gr2 के समान हल्का नहीं) |
| दबाव रेटिंग | वर्ग 150 | वर्ग 150 | वर्ग 150 |
| सील डिजाइन | ऊपर उठाया हुआ चेहरा (आरएफ) | ऊपर उठाया हुआ चेहरा (आरएफ) | ऊपर उठाया हुआ चेहरा (आरएफ) |
| स्थापित करने की विधि | स्लिप-ऑन (स्थापना में आसान) | स्लिप-ऑन (स्थापना में आसान) | स्लिप-ऑन (स्थापना में आसान) |
वर्ग 150 फ्लैंज के दबाव रेटिंग को संदर्भित करता है, जो 150 psi तक के दबाव को संभाल सकता है। ये फ्लैंज निम्न और मध्यम दबाव प्रणालियों के लिए डिज़ाइन किए गए हैं,विश्वसनीय सीलिंग और कनेक्शन ताकत प्रदान करता हैवर्ग 150 के दबाव रेटिंग उन्हें विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
स्लिप-ऑन फ्लैंज के आयाम उस पाइप के आकार पर निर्भर करते हैं जिसे वे जोड़ने के लिए डिज़ाइन किए गए हैं। नीचे कुछ सामान्य आयाम दिए गए हैंवर्ग 150 स्लिप-ऑन फ्लैंग्स.
| आकार (इंच) | बोल्ट सर्कल व्यास (इंच) | बोल्टों की संख्या | बोल्ट छेद व्यास (इंच) | फ्लैंज मोटाई (इंच) | नाब गहराई (इंच) |
|---|---|---|---|---|---|
| 1/2" | 2.88 | 4 | 0.75 | 0.875 | 0.875 |
| 3/4" | 3.12 | 4 | 0.75 | 0.875 | 0.875 |
| 1" | 3.50 | 4 | 0.75 | 1.00 | 1.00 |
| 1 1/2 " | 4.88 | 4 | 0.88 | 1.12 | 1.12 |
| 2" | 5.25 | 4 | 0.88 | 1.25 | 1.25 |
| 3" | 6.75 | 6 | 1.00 | 1.50 | 1.50 |
| 4" | 7.88 | 8 | 1.13 | 1.75 | 1.75 |
| 6" | 9.75 | 8 | 1.50 | 2.00 | 2.00 |
| 8" | 11.75 | 8 | 1.75 | 2.25 | 2.25 |
| 10" | 13.50 | 8 | 2.00 | 2.50 | 2.50 |
दऊपर उठाया हुआ चेहरा (आरएफ)फ्लैंज पर डिजाइन सील सतह क्षेत्र को बढ़ाता है, जब गैस्केट के साथ जोड़ा जाता है तो एक कस सील बनाने की क्षमता में सुधार करता है।यह डिजाइन उच्च दबाव प्रणालियों में रिसाव के जोखिम को कम करने के लिए महत्वपूर्ण है या जहां कस सील की आवश्यकता है. उठाया हुआ चेहरा पाइपलाइन प्रणालियों में लीक-प्रूफ कनेक्शन सुनिश्चित करते हुए गैसकेट के संपर्क क्षेत्र को बढ़ाकर और बेहतर सील प्रदान करके फ्लैंज के प्रदर्शन में सुधार करता है।
इन टाइटेनियम स्लिप-ऑन फ्लैंग्स का व्यापक रूप से उन उद्योगों में उपयोग किया जाता है जहां संक्षारण प्रतिरोध, उच्च शक्ति और विश्वसनीय प्रदर्शन महत्वपूर्ण हैं। प्रमुख अनुप्रयोगों में शामिल हैंः
ग्रेड 2, ग्रेड 5 और ग्रेड 7 क्लास 150 एएसएमई बी16.5 टाइटनियम स्लिप-ऑन फ्लैंग्स रिवाइज्ड फेस के साथ पाइपलाइन सिस्टम में आवश्यक घटक हैं, जो उत्कृष्ट संक्षारण प्रतिरोध, यांत्रिक शक्ति,और स्थापना में आसानीअपने असाधारण गुणों और विश्वसनीय सीलिंग के साथ, वे विभिन्न मांग वाले उद्योगों जैसे रासायनिक प्रसंस्करण, पेट्रोकेमिकल, एयरोस्पेस और अपतटीय प्लेटफार्मों में उपयोग के लिए आदर्श हैं।
