| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम ट्यूब |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 200-300 टन/प्रति माह टन |

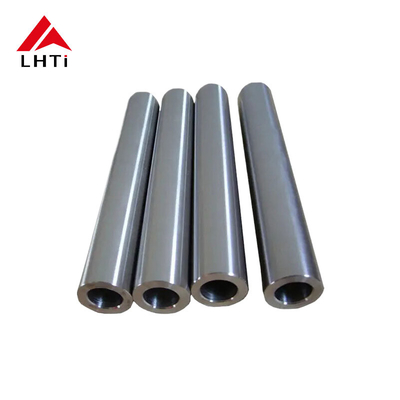

ग्रेड 1 ग्रेड 2 टाइटेनियम वेल्डेड ट्यूब वेल्डिंग कनेक्शन टाइटेनियम ट्यूब ग्रेड 1 ग्रेड 2 टाइटेनियम ट्यूबिंग रासायनिक उद्योग के लिए
ग्रेड 1 टाइटेनियम अपने असाधारण गुणों के लिए जाना जाता है, जिससे यह विभिन्न औद्योगिक अनुप्रयोगों में विशेष रूप से हीट एक्सचेंजर में पसंदीदा सामग्री बन जाता है।ग्रेड 1 टाइटेनियम वाणिज्यिक रूप से शुद्ध टाइटेनियम है जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है, उत्कृष्ट वेल्डेबिलिटी और अनुकूल यांत्रिक गुण। यह सभी टाइटेनियम ग्रेडों के बीच उच्चतम डक्टिलिटी का दावा करता है, जिससे आसान गठन और निर्माण की सुविधा होती है।ये विशेषताएं इसे उन वातावरणों के लिए आदर्श विकल्प बनाती हैं जहां विश्वसनीयता और दीर्घायु सर्वोपरि हैं.
हीट एक्सचेंजर्स के लिए सामग्री का चयन परिचालन दक्षता और रखरखाव लागत को काफी प्रभावित कर सकता है। Grade 1 titanium pipes present a lightweight yet durable solution that ensures efficient heat transfer while effectively resisting the corrosive effects of fluids often encountered in industrial processesसंक्षारण प्रतिरोध न केवल हीट एक्सचेंजर के जीवनकाल को बढ़ाता है बल्कि लगातार रखरखाव की आवश्यकता को भी कम करता है, जिससे समग्र परिचालन लागत में कमी आती है।
जैसे-जैसे उद्योग सतत और विश्वसनीय समाधानों को प्राथमिकता देना जारी रखते हैं, हीट एक्सचेंजर में ग्रेड 1 टाइटेनियम की मांग बढ़ रही है।इसके अनूठे गुणों से यह आक्रामक वातावरण में अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है, जैसे कि रासायनिक प्रसंस्करण और समुद्री उद्योग, जहां पारंपरिक सामग्री विफल हो सकती है।
ग्रेड 1 टाइटेनियम पाइपों के उत्पादन में सामग्री की अखंडता और प्रदर्शन विशेषताओं को बनाए रखने के लिए कई परिष्कृत विनिर्माण प्रक्रियाएं शामिल हैं।यह उच्च शुद्धता वाले टाइटनियम बैंगों के सावधानीपूर्वक चयन से शुरू होता है, जो अशुद्धियों को खत्म करने के लिए वैक्यूम आर्क रीमेटिंग (वीएआर) जैसी पिघलने और शोधन प्रक्रियाओं से गुजरते हैं।यह प्रारंभिक कदम यह सुनिश्चित करने के लिए महत्वपूर्ण है कि अंतिम उत्पाद गर्मी एक्सचेंजर अनुप्रयोगों के लिए आवश्यक सख्त गुणवत्ता मानकों को पूरा करता है.
एक बार टाइटेनियम तैयार हो जाने के बाद, इसे ट्यूबलर आकार बनाने के लिए गर्म या ठंडे काम करने जैसी प्रक्रियाओं के अधीन किया जाता है।जहां गरम टाइटेनियम बिलेट्स को वांछित आयाम प्राप्त करने के लिए एक मर के माध्यम से मजबूर किया जाता हैएक्सट्रूज़न के बाद, पाइपों को अक्सर तनाव को कम करने और यांत्रिक गुणों को अनुकूलित करने के लिए गर्मी उपचार प्रक्रियाओं से गुजरना पड़ता है।
वेल्डिंग ग्रेड 1 टाइटेनियम पाइप के निर्माण का एक और महत्वपूर्ण पहलू है, विशेष रूप से गर्मी एक्सचेंजर के लिए जिन्हें अनुकूलित विन्यास की आवश्यकता होती है।गैस वोल्फ्रेम आर्क वेल्डिंग (जीटीएडब्ल्यू) जैसी तकनीकों का उपयोग किया जाता है, मजबूत और दोष मुक्त जोड़ों के लिए अनुमति देता है। गैर विनाशकारी परीक्षण और आयामी निरीक्षण सहित सख्त गुणवत्ता नियंत्रण उपाय,यह सुनिश्चित करने के लिए कि पाइप गर्मी एक्सचेंजर में उपयोग के लिए वितरित किए जाने से पहले सभी विनिर्देशों और मानकों को पूरा करते हैं.
| विनिर्देश | ASTM B 337 ASME SB 337 / ASTM B 338 ASME SB 338 |
|---|---|
| आयाम | एएसटीएम, एएसएमई और एपीआई |
| आकार | 1⁄2-एनबी से 24 एनबी तक स्क्वाड्रन 10s, 40s, 80s, 160s, XXS में। |
| विशेष रूप से | बड़े व्यास का आकार |
| प्रकार | सीमलेस/ईआरडब्ल्यू/वेल्डेड/निर्मित |
| प्रपत्र | गोल, हाइड्रोलिक आदि |
| लम्बाई | एकल यादृच्छिक, डबल यादृच्छिक और कट लंबाई। |
| ग्रेड | टाइटेनियम ग्रेड2, टाइटेनियम ग्रेड 5 |
| अंत | सादा अंत, बेवेल्ड अंत, थ्रेडेड |
| पद | मानक | सामग्री | आकार ((मिमी) |
|
हीट एक्सचेंजर और कंडेनसर ट्यूब |
ASTMB338,ASTMB337, एएसटीएमबी 861 |
ग्रेड 1,2,3 | OD ((5-114) X ((0.3 √10) XL1200mmMax |
| संक्षारण प्रतिरोधी नली | एएसटीएमबी 338 | ग्रेड 7, ग्रेड 12 | OD ((5-114) X ((0.5 ️4.5) Xलंबाई 12000 मिमी अधिकतम |
| साइकिल फ्रेम/व्हील चेयर/एक्सॉस्ट ट्यूब/पाइप |
एएसटीएमबी 338 |
Gr9/Ti3Al2v5 | OD ((38.1 ️44.5) X ((0.9 ️-3.15) X ((L1000 ️2000MM) |
| ऑटोमोबाइल और मोटरसाइकिल के निकास नलिका/पाइप | एएसटीएमबी 337/338 | Gr1,Gr2,Gr9 | OD ((38.1 ♂ 88.9) X1.2 ♂ L1000 ♂ 2000 मिमी) |
| समुद्री उद्योग | एएसटीएम/एएमएस | Gr2,Gr5,Gr7,Gr12 |
OD ((23.1-210) X ((W0.5-6.0) X ((L1000-6000mm)
|
| ग्रेड | सी | एन | ओ | H | टि | वी | अल | फे |
|---|---|---|---|---|---|---|---|---|
| टाइटेनियम ग्रेड 1 | .08 अधिकतम | .03 अधिकतम | .18 अधिकतम | .015 अधिकतम | बॉल | .20 अधिकतम | ||
| टाइटेनियम ग्रेड 2 | 0.1 अधिकतम | 0.03 अधिकतम | 0.25 अधिकतम | 0.015 अधिकतम | 99.2 मिनट | 0.3 अधिकतम | ||
| टाइटेनियम ग्रेड 4 | .08 अधिकतम | .05 अधिकतम | .40 अधिकतम | .015 अधिकतम | बॉल | .50 अधिकतम | ||
| टाइटेनियम ग्रेड 5 | 0.10 अधिकतम | 0.05 अधिकतम | 0.20 अधिकतम | 0.015 अधिकतम | 90 मिनट | 3.5-4.5 | 5.5-6.75 अधिकतम | 0.40 अधिकतम |
| टाइटेनियम ग्रेड 7 | .08 अधिकतम | .03 अधिकतम | .25 अधिकतम | .015 अधिकतम | बॉल | .30 अधिकतम | ||
| टाइटेनियम ग्रेड 9 | .08 अधिकतम | .03 अधिकतम | .15 अधिकतम | .015 अधिकतम | - | .25 अधिकतम | ||
| टाइटेनियम ग्रेड 12 | .08 अधिकतम | .03 अधिकतम | .25 अधिकतम | 0.15 अधिकतम | - | .30 अधिकतम |
जैसे-जैसे उद्योग विकसित होते जाते हैं, हीट एक्सचेंजर में टाइटेनियम सीमलेस पाइपों की मांग बढ़ने की उम्मीद है।चल रहे अनुसंधान एवं विकास प्रयास टाइटेनियम मिश्र धातुओं के गुणों को बढ़ाने पर केंद्रित हैं, जिससे वे चरम परिस्थितियों में और भी बेहतर प्रदर्शन कर सकते हैं।जटिल ज्यामिति और विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित डिजाइनों के उत्पादन के लिए भी नए रास्ते खोल रहे हैंइन प्रगति से विभिन्न उद्योगों में टाइटेनियम सीमलेस पाइपों का उपयोग बढ़ेगा।
टिकाऊपन सामग्री चयन में एक महत्वपूर्ण चालक बन रहा है, और टाइटेनियम की पुनर्नवीनीकरण क्षमता आधुनिक अनुप्रयोगों में इसकी अपील में योगदान देती है।जैसे-जैसे उद्योग अपने पर्यावरणीय पदचिह्न को कम करने का प्रयास करते हैं, टाइटेनियम जैसी टिकाऊ और पुनर्नवीनीकरण योग्य सामग्रियों का उपयोग तेजी से महत्वपूर्ण हो जाएगा। भविष्य के विकास टाइटेनियम के पुनर्नवीनीकरण प्रक्रियाओं में सुधार पर ध्यान केंद्रित कर सकते हैं,यह सुनिश्चित करना कि यह हीट एक्सचेंजर और अन्य महत्वपूर्ण अनुप्रयोगों के लिए एक स्थायी विकल्प बना रहे.
डिजिटलीकरण और स्मार्ट प्रौद्योगिकियां भी हीट एक्सचेंजर के डिजाइन और निगरानी के तरीके में क्रांति लाने के लिए तैयार हैं।टाइटेनियम सीमलेस पाइप डिजाइनों में सेंसर और वास्तविक समय निगरानी प्रणालियों को एकीकृत करने से समय के साथ प्रदर्शन और स्थिति में मूल्यवान अंतर्दृष्टि प्रदान की जा सकती हैइस तरह के विकास से न केवल परिचालन दक्षता बढ़ेगी, बल्कि भविष्यवाणी करने वाली रखरखाव रणनीतियों को भी सक्षम बनाया जाएगा, जिससे परिचालन लागत में कमी आएगी और विश्वसनीयता में सुधार होगा।
| दीवार की मोटाई | टाइटेनियम ट्यूब आकार (ओ.डी.) |
|---|---|
| .010 | 1/16 ", 1/8 ", 3/16 " |
| .020 | 1/16 ", 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 " |
| .012 | 1/8" |
| .016 | 1/8 ", 3/16 " |
| .028 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 3/4 ", 1", 1 1/2 ", 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2", 2 1/2 ", 3" |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2 इंच, 5/8 इंच, 1" 1 1/4 इंच, 1 1/2 इंच, 2" |
| .109 | 1/2 इंच, 3/4 इंच, 1" 1 1/4 इंच, 1 1/2 इंच, 2" |
| .120 | 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 2", 2 1/4 ", 2 1/2 ", 3" |
| .125 | 3/4", 1"",1 1/4",1 1/2",2"",3"",3 1/4" |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2 " |
संक्षेप में, एएसटीएम बी 338 ग्रेड 2, ग्रेड 5, ग्रेड 7, और ग्रेड 20 टाइटेनियम सीमलेस पाइप विभिन्न महत्वपूर्ण और मांग वाले औद्योगिक क्षेत्रों में बेजोड़ स्थायित्व, शक्ति और संक्षारण प्रतिरोध प्रदान करते हैं।अत्यधिक परिस्थितियों में प्रदर्शन करने की उनकी क्षमता उन्हें रासायनिक उद्योगों के लिए अंतिम विकल्प बनाती है।, एयरोस्पेस, समुद्री और बिजली उत्पादन।
ग्रेड 1 टाइटेनियम पाइप अपने अद्वितीय गुणों के कारण विभिन्न उद्योगों में व्यापक अनुप्रयोग पाते हैं। पेट्रोकेमिकल क्षेत्र में,इन पाइपों का उपयोग संक्षारक पदार्थों को संभालने वाले हीट एक्सचेंजर में किया जाता है, कठोर वातावरण में भी विश्वसनीय प्रदर्शन प्रदान करते हैं। उनकी पिटिंग, दरार संक्षारण और तनाव संक्षारण क्रैकिंग का विरोध करने की क्षमता उन्हें इस आवेदन के लिए आदर्श बनाती है,जहां उपकरण की विश्वसनीयता सर्वोपरि है.
समुद्री उद्योग में, ग्रेड 1 टाइटेनियम पाइप का उपयोग जहाजों और पनडुब्बियों के शीतलन प्रणालियों और हीट एक्सचेंजर में किया जाता है।ग्रेड 1 टाइटेनियम का संक्षारण प्रतिरोध स्थायित्व और दीर्घायु सुनिश्चित करता हैइस आवेदन में समुद्री प्रणालियों की समग्र विश्वसनीयता बढ़ाने में सामग्री चयन के महत्व पर प्रकाश डाला गया है।
एयरोस्पेस क्षेत्र में विमान इंजन और अन्य महत्वपूर्ण प्रणालियों के हीट एक्सचेंजर में ग्रेड 1 टाइटेनियम पाइप का भी उपयोग किया जाता है।ग्रेड 1 टाइटेनियम के हल्के और उच्च शक्ति गुण ईंधन दक्षता और विमान के समग्र प्रदर्शन में महत्वपूर्ण योगदान करते हैंजैसा कि एयरोस्पेस उद्योग नवाचार करना जारी रखता है और बेहतर ईंधन की अर्थव्यवस्था के लिए प्रयास करता है, ग्रेड 1 टाइटेनियम को अपनाने की उम्मीद है।
