| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम ट्यूब |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 200-300 टन/प्रति माह टन |

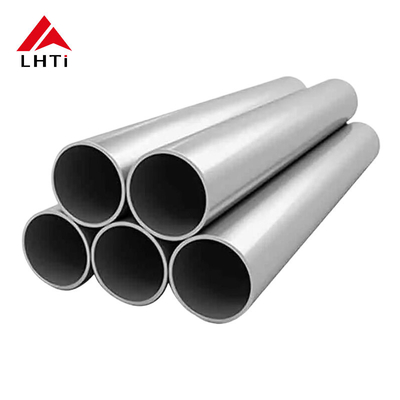

टाइटेनियम पाइप टाइटेनियम वेल्डेड पाइप एएसटीएम बी 338 ग्रेड 2 ग्रेड 5 ग्रेड 7 चिकित्सा और औद्योगिक उपयोग के लिए
एएसटीएम बी 338 विभिन्न ग्रेड में टाइटेनियम ट्यूबों के लिए आवश्यकताओं को निर्दिष्ट करता है, जिसमें व्यावसायिक रूप से शुद्ध टाइटेनियम और टाइटेनियम मिश्र धातु शामिल हैं। ट्यूब या तो निर्बाध या वेल्डेड हो सकते हैं,और वे उच्च प्रदर्शन वातावरण में उपयोग के लिए डिज़ाइन किए गए हैं.
सामग्री ग्रेडःसामान्य ग्रेड में सीपी (वाणिज्यिक रूप से शुद्ध) टाइटेनियम ग्रेड (ग्रेड 1 से ग्रेड 4) और मिश्र धातु ग्रेड (जैसे, ग्रेड 5, टीआई -6 एल -4 वी) शामिल हैं। प्रत्येक ग्रेड में अलग-अलग गुण होते हैं,जैसे शक्ति, लचीलापन और संक्षारण प्रतिरोध।
अनुप्रयोग:
विनिर्माण प्रक्रियाएं:
मानक और परीक्षण:
विनिर्देशः
ग्रेड 5 एल्यूमीनियम और वैनेडियम के साथ एक मिश्रित टाइटेनियम है। यह ग्रेड 2 की तुलना में इसकी बढ़ी हुई तन्य शक्ति के कारण उच्च शक्ति अनुप्रयोगों के लिए सबसे लोकप्रिय ग्रेड में से एक है।
संक्षारण प्रतिरोध: जबकि अभी भी संक्षारण के प्रति अत्यधिक प्रतिरोधी है, Gr5 टाइटेनियम में बेहतर शक्ति और थर्मल स्थिरता है,जो इसे एयरोस्पेस और उच्च तापमान वातावरण जैसे मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं.
अनुप्रयोगः एयरोस्पेस, समुद्री इंजीनियरिंग, बिजली उत्पादन और रासायनिक उद्योगों में व्यापक रूप से उपयोग किया जाता है, जिसमें ताकत और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है।
फायदे: उच्च तापमान पर उच्च शक्ति और थकान और रेंगने के प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए उत्कृष्ट विकल्प।
ग्रेड 7 एक ग्रेड 2 टाइटेनियम मिश्र धातु है जिसमें पैलाडियम जोड़ा गया है, जो संक्षारण के प्रतिरोध में सुधार करता है, विशेष रूप से आक्रामक वातावरण में जैसे हाइड्रोक्लोरिक एसिड, सल्फ्यूरिक एसिड,और अन्य कठोर रासायनिक वातावरण.
संक्षारण प्रतिरोध: संक्षारण के प्रति उत्कृष्ट प्रतिरोध, विशेष रूप से वातावरण में जहां अन्य टाइटेनियम ग्रेड से समझौता किया जा सकता है, जिससे यह रासायनिक संयंत्रों और रिफाइनरियों के लिए आदर्श है।
अनुप्रयोगः रासायनिक प्रसंस्करण, दवा उद्योग और अत्यधिक संक्षारक रसायनों या उच्च तापमान प्रसंस्करण से निपटने वाले उद्योगों के लिए सबसे अच्छा।
लाभः ग्रेड 2 की तुलना में बेहतर संक्षारण प्रतिरोध प्रदान करता है, विशेष रूप से रासायनिक और अम्लीय वातावरण में।
| पद | मानक | सामग्री | आकार ((मिमी) |
|
हीट एक्सचेंजर और कंडेनसर ट्यूब |
ASTMB338,ASTMB337, एएसटीएमबी 861 |
ग्रेड 1,2,3 | OD ((5-114) X ((0.3 √10) XL1200mmMax |
| संक्षारण प्रतिरोधी नली | एएसटीएमबी 338 | ग्रेड 7, ग्रेड 12 | OD ((5-114) X ((0.5 ️4.5) Xलंबाई 12000 मिमी अधिकतम |
| साइकिल फ्रेम/व्हील चेयर/एक्सॉस्ट ट्यूब/पाइप |
एएसटीएमबी 338 |
Gr9/Ti3Al2v5 | OD ((38.1 ️44.5) X ((0.9 ️-3.15) X ((L1000 ️2000MM) |
| ऑटोमोबाइल और मोटरसाइकिल के निकास नलिका/पाइप | एएसटीएमबी 337/338 | Gr1,Gr2,Gr9 | OD ((38.1 ♂ 88.9) X1.2 ♂ L1000 ♂ 2000 मिमी) |
| समुद्री उद्योग | एएसटीएम/एएमएस | Gr2,Gr5,Gr7,Gr12 |
OD ((23.1-210) X ((W0.5-6.0) X ((L1000-6000mm)
|
| ग्रेड | सी | एन | ओ | H | टि | वी | अल | फे |
|---|---|---|---|---|---|---|---|---|
| टाइटेनियम ग्रेड 1 | .08 अधिकतम | .03 अधिकतम | .18 अधिकतम | .015 अधिकतम | बॉल | .20 अधिकतम | ||
| टाइटेनियम ग्रेड 2 | 0.1 अधिकतम | 0.03 अधिकतम | 0.25 अधिकतम | 0.015 अधिकतम | 99.2 मिनट | 0.3 अधिकतम | ||
| टाइटेनियम ग्रेड 4 | .08 अधिकतम | .05 अधिकतम | .40 अधिकतम | .015 अधिकतम | बॉल | .50 अधिकतम | ||
| टाइटेनियम ग्रेड 5 | 0.10 अधिकतम | 0.05 अधिकतम | 0.20 अधिकतम | 0.015 अधिकतम | 90 मिनट | 3.5-4.5 | 5.5-6.75 अधिकतम | 0.40 अधिकतम |
| टाइटेनियम ग्रेड 7 | .08 अधिकतम | .03 अधिकतम | .25 अधिकतम | .015 अधिकतम | बॉल | .30 अधिकतम | ||
| टाइटेनियम ग्रेड 9 | .08 अधिकतम | .03 अधिकतम | .15 अधिकतम | .015 अधिकतम | - | .25 अधिकतम | ||
| टाइटेनियम ग्रेड 12 | .08 अधिकतम | .03 अधिकतम | .25 अधिकतम | 0.15 अधिकतम | - | .30 अधिकतम |
टाइटेनियम सीमलेस पाइप के उत्पादन में उन्नत विनिर्माण तकनीक शामिल है जो उच्च गुणवत्ता और सटीकता सुनिश्चित करती है।जो फिर गर्म और एक खोखले ट्यूब बनाने के लिए छेद कर रहे हैंअगले चरण में ट्यूब को घुमावदार छिद्रण या एक्सट्रूज़न विधियों के माध्यम से लम्बा करना शामिल है, जिसके परिणामस्वरूप एक सुसंगत दीवार मोटाई के साथ एक निर्बाध पाइप होता है।इस विनिर्माण प्रक्रिया से न केवल सामग्री के यांत्रिक गुणों में सुधार होता है बल्कि वेल्डेड जोड़ों से जुड़ी कमजोरियों को भी समाप्त किया जाता है, जिसके परिणामस्वरूप एक ऐसा उत्पाद जो विश्वसनीय और टिकाऊ दोनों है।
टाइटेनियम के यांत्रिक गुणों को बढ़ाने के लिए उत्पादन प्रक्रिया के दौरान गर्म प्रसंस्करण तकनीकों का आम तौर पर उपयोग किया जाता है।निर्माता टाइटेनियम के सूक्ष्म संरचना में सुधार कर सकते हैं, जिसके परिणामस्वरूप बढ़ी हुई ताकत और लचीलापन होता है। बनाने के बाद, पाइप को उनके गुणों को और अनुकूलित करने के लिए गर्मी उपचार की एक श्रृंखला से गुजरना पड़ता है।ये प्रक्रियाएं यह सुनिश्चित करने के लिए महत्वपूर्ण हैं कि अंतिम उत्पाद सख्त उद्योग मानकों और विनिर्देशों को पूरा करता है.
टाइटेनियम सीमलेस पाइपों के निर्माण में गुणवत्ता नियंत्रण सर्वोपरि है, क्योंकि हीट एक्सचेंजर में सुरक्षित संचालन के लिए अंतिम उत्पाद की अखंडता आवश्यक है।निर्माता कठोर परीक्षण करते हैं, जिसमें गैर-विनाशकारी परीक्षण (एनडीटी) विधियां शामिल हैं जैसे कि अल्ट्रासोनिक और वर्डी करंट निरीक्षण, किसी भी संभावित दोष का पता लगाने के लिए।गुणवत्ता के लिए यह प्रतिबद्धता यह सुनिश्चित करती है कि टाइटेनियम सीमलेस पाइप औद्योगिक अनुप्रयोगों की कठोरता का सामना कर सकते हैं और इष्टतम प्रदर्शन प्रदान कर सकते हैं.
जैसे-जैसे उद्योग विकसित होते जाते हैं, हीट एक्सचेंजर में टाइटेनियम सीमलेस पाइपों की मांग बढ़ने की उम्मीद है।चल रहे अनुसंधान एवं विकास प्रयास टाइटेनियम मिश्र धातुओं के गुणों को बढ़ाने पर केंद्रित हैं, जिससे वे चरम परिस्थितियों में और भी बेहतर प्रदर्शन कर सकते हैं।जटिल ज्यामिति और विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित डिजाइनों के उत्पादन के लिए भी नए रास्ते खोल रहे हैंइन प्रगति से विभिन्न उद्योगों में टाइटेनियम सीमलेस पाइपों का उपयोग बढ़ेगा।
टिकाऊपन सामग्री चयन में एक महत्वपूर्ण चालक बन रहा है, और टाइटेनियम की पुनर्नवीनीकरण क्षमता आधुनिक अनुप्रयोगों में इसकी अपील में योगदान देती है।जैसे-जैसे उद्योग अपने पर्यावरणीय पदचिह्न को कम करने का प्रयास करते हैं, टाइटेनियम जैसी टिकाऊ और पुनर्नवीनीकरण योग्य सामग्रियों का उपयोग तेजी से महत्वपूर्ण हो जाएगा। भविष्य के विकास टाइटेनियम के पुनर्नवीनीकरण प्रक्रियाओं में सुधार पर ध्यान केंद्रित कर सकते हैं,यह सुनिश्चित करना कि यह हीट एक्सचेंजर और अन्य महत्वपूर्ण अनुप्रयोगों के लिए एक स्थायी विकल्प बना रहे.
डिजिटलीकरण और स्मार्ट प्रौद्योगिकियां भी हीट एक्सचेंजर के डिजाइन और निगरानी के तरीके में क्रांति लाने के लिए तैयार हैं।टाइटेनियम सीमलेस पाइप डिजाइनों में सेंसर और वास्तविक समय निगरानी प्रणालियों को एकीकृत करने से समय के साथ प्रदर्शन और स्थिति में मूल्यवान अंतर्दृष्टि प्रदान की जा सकती हैइस तरह के विकास से न केवल परिचालन दक्षता बढ़ेगी, बल्कि भविष्यवाणी करने वाली रखरखाव रणनीतियों को भी सक्षम बनाया जाएगा, जिससे परिचालन लागत में कमी आएगी और विश्वसनीयता में सुधार होगा।
| दीवार की मोटाई | टाइटेनियम ट्यूब आकार (ओ.डी.) |
|---|---|
| .010 | 1/16 ", 1/8 ", 3/16 " |
| .020 | 1/16 ", 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 " |
| .012 | 1/8" |
| .016 | 1/8 ", 3/16 " |
| .028 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 3/4 ", 1", 1 1/2 ", 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2", 2 1/2 ", 3" |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2 इंच, 5/8 इंच, 1" 1 1/4 इंच, 1 1/2 इंच, 2" |
| .109 | 1/2 इंच, 3/4 इंच, 1" 1 1/4 इंच, 1 1/2 इंच, 2" |
| .120 | 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 2", 2 1/4 ", 2 1/2 ", 3" |
| .125 | 3/4", 1"",1 1/4",1 1/2",2"",3"",3 1/4" |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2 " |
संक्षेप में, एएसटीएम बी 338 ग्रेड 2, ग्रेड 5, ग्रेड 7, और ग्रेड 20 टाइटेनियम सीमलेस पाइप विभिन्न महत्वपूर्ण और मांग वाले औद्योगिक क्षेत्रों में बेजोड़ स्थायित्व, शक्ति और संक्षारण प्रतिरोध प्रदान करते हैं।अत्यधिक परिस्थितियों में प्रदर्शन करने की उनकी क्षमता उन्हें रासायनिक उद्योगों के लिए अंतिम विकल्प बनाती है।, एयरोस्पेस, समुद्री और बिजली उत्पादन।
