| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम लांग वेल्ड फ्लैंगेस |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | as per your requirement |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |

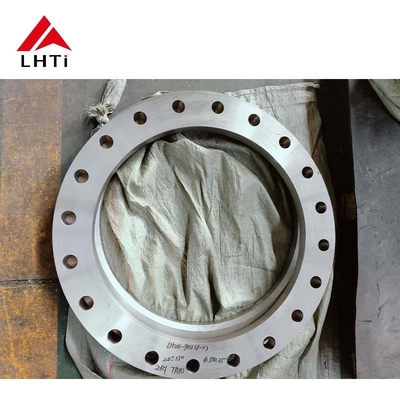

ग्रेड 7 ग्रेड 9 टाइटेनियम वेल्ड नेक फ्लैंग्स ASME B16.5 क्लास 150 टाइटेनियम फ्लैंग्स इंडस्ट्रियल सिस्टम के लिए टाइटेनियम
सार
टाइटेनियम, अपनी ताकत, हल्के वजन और असाधारण संक्षारण प्रतिरोध के अद्वितीय संयोजन के साथ, औद्योगिक प्रणालियों में मांग वाले अनुप्रयोगों के लिए एक पसंदीदा सामग्री है।इस पेपर में विशेषताओं का पता लगाया गया है, विनिर्माण मानक, और ग्रेड 7 और ग्रेड 9 टाइटेनियम वेल्ड गर्दन फ्लैंग्स के अनुप्रयोग ASME B16.5 वर्ग 150 विनिर्देशों के अनुसार।टाइटेनियम फ्लैंग्स के ऊपर उठे हुए चेहरे के डिजाइन पर विशेष ध्यान दिया जाता हैऔद्योगिक प्रणालियों में, जिसमें रासायनिक प्रसंस्करण, एयरोस्पेस, तेल और गैस और बिजली उत्पादन शामिल हैं, उनके लाभों पर प्रकाश डाला गया।हम इन टाइटेनियम मिश्र धातुओं से जुड़े लाभों और चुनौतियों और उच्च प्रदर्शन अनुप्रयोगों में उनके उपयोग की जांच करते हैं.
विभिन्न औद्योगिक क्षेत्रों में पाइप प्रणालियों, वाल्वों, पंपों और अन्य उपकरणों को जोड़ने के लिए फ्लैंग्स महत्वपूर्ण घटक हैं।टाइटेनियम अपने श्रेष्ठ गुणों के लिए बाहर खड़ा है, विशेष रूप से इसकी उच्च शक्ति-से-वजन अनुपात, संक्षारण प्रतिरोध, और उच्च तापमान और दबाव का सामना करने की क्षमता।ग्रेड 7 और ग्रेड 9 टाइटेनियम मिश्र धातु आम तौर पर टाइटेनियम वेल्ड गर्दन flanges के निर्माण में इस्तेमाल कर रहे हैं, विशेष रूप से औद्योगिक प्रणालियों के लिए जो कठोर वातावरण में विश्वसनीयता और स्थायित्व की मांग करते हैं।
ग्रेड 7 टाइटेनियम, जिसे Ti-0.15Pd के नाम से भी जाना जाता है, में संक्षारण प्रतिरोध में सुधार के लिए छोटी मात्रा में पैलेडियम होता है, जिससे यह रासायनिक प्रसंस्करण और समुद्री वातावरण में अनुप्रयोगों के लिए आदर्श होता है।ग्रेड 9 टाइटेनियम, या Ti-3Al-2.5V, एक मिश्र धातु है जिसमें एल्यूमीनियम और वैनेडियम शामिल हैं, जो उत्कृष्ट संक्षारण प्रतिरोध को बनाए रखते हुए इसकी ताकत को बढ़ाता है।
ग्रेड 7 टाइटेनियम (Ti-0.15Pd): यह मिश्र धातु मुख्य रूप से उन अनुप्रयोगों में उपयोग की जाती है जिनके लिए संक्षारण प्रतिरोध में वृद्धि की आवश्यकता होती है, विशेष रूप से पर्यावरण को कम करने में।पैलाडियम (पीडी) के अतिरिक्त ग्रेड 7 टाइटेनियम एसिड और अन्य आक्रामक रसायनों के लिए असाधारण प्रतिरोध देता है, यह रासायनिक प्रसंस्करण, पेट्रोकेमिकल उद्योगों और समुद्र के पानी के वातावरण के लिए उपयुक्त है।इसे वेल्डेड घटकों के निर्माण के लिए प्रभावी बनाना, जैसे टाइटेनियम वेल्ड नेक फ्लैंग्स।
ग्रेड 9 टाइटेनियम (Ti-3Al-2.5V): टाइटेनियम ग्रेड 9, जिसे Ti-3Al-2.5V के रूप में भी जाना जाता है, 3% एल्यूमीनियम और 2.5% वैनेडियम युक्त एक उच्च-शक्ति मिश्र धातु है।यह संरचना उत्कृष्ट संक्षारण प्रतिरोध बनाए रखते हुए ताकत में काफी सुधार प्रदान करती हैइसका उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जिनमें उच्च शक्ति-से-वजन अनुपात और संक्षारक वातावरण के प्रतिरोध की आवश्यकता होती है।इसकी ताकत इसे वेल्ड नेक फ्लैंग्स जैसे घटकों के लिए उपयुक्त सामग्री बनाती है, विशेष रूप से एयरोस्पेस, ऑटोमोटिव और तेल और गैस जैसे उद्योगों में।
वेल्ड नेक फ्लैंज औद्योगिक प्रणालियों में विशेष रूप से उच्च दबाव अनुप्रयोगों के लिए एक लोकप्रिय फ्लैंज डिजाइन है।वे एक लंबी गर्दन है कि फ्लैंज और पाइप के बीच एक चिकनी संक्रमण प्रदान करता है द्वारा विशेषता हैगर्दन तनाव की एकाग्रता को कम करके कनेक्शन की ताकत और अखंडता को बढ़ाती है, जो उच्च दबाव या उच्च तनाव वाले वातावरण में महत्वपूर्ण है।
टाइटेनियम वेल्ड नेक फ्लैंग्स आमतौर पर ग्रेड 7 और ग्रेड 9 टाइटेनियम मिश्र धातु का उपयोग करके निर्मित होते हैं क्योंकि उनकी बेहतर ताकत, संक्षारण प्रतिरोध और चरम परिस्थितियों में प्रदर्शन होता है।ये मिश्र धातु विशेष रूप से रासायनिक प्रसंस्करण संयंत्रों जैसे वातावरण में प्रभावी हैं, अपतटीय तेल रिग, और एयरोस्पेस अनुप्रयोगों, जहां सामग्री उच्च दबाव, चरम तापमान, और संक्षारक रसायनों जैसे कठोर परिस्थितियों के संपर्क में हैं।
ASME B16.5 एक मानक है जो पाइप फ्लैंग्स और फ्लैंग फिटिंग के लिए डिजाइन, सामग्री, आयाम और परीक्षण आवश्यकताओं को कवर करता है।वर्ग 150 के पदनाम में फ्लैंग्स के लिए दबाव के नाम को निर्दिष्ट किया गया है, यह दर्शाता है कि ये फ्लैंग्स 150 पाउंड प्रति वर्ग इंच (पीएसआई) के अधिकतम दबाव का सामना कर सकते हैं। यह मानक यह सुनिश्चित करता है कि टाइटेनियम वेल्ड नेक फ्लैंग्स को सटीक विनिर्देशों के अनुसार निर्मित किया जाता है,निर्दिष्ट दबाव स्थितियों में उनकी विश्वसनीयता और सुरक्षा सुनिश्चित करने के लिए कठोर परीक्षण के साथ.
वर्ग 150 रेटिंग का उपयोग आमतौर पर मध्यम दबाव अनुप्रयोगों में किया जाता है, जिसमें जल प्रणाली, गैस प्रणाली और रासायनिक प्रक्रियाएं शामिल हैं।इस मानक के अनुसार निर्मित टाइटेनियम फ्लैंग्स उद्योगों के लिए विशेष रूप से फायदेमंद हैं जहां संक्षारण प्रतिरोध और उच्च शक्ति आवश्यक हैं, जैसे कि रासायनिक, दवा और बिजली उत्पादन क्षेत्र।
टाइटेनियम वेल्ड नेक फ्लैंग्स को अक्सर एक ऊंचा चेहरा (आरएफ) डिजाइन के साथ निर्मित किया जाता है, जो औद्योगिक अनुप्रयोगों में सबसे आम फ्लैंग चेहरे का प्रकार है।उठाया चेहरा एक संपर्क सतह है कि फ्लैंज के बोल्टिंग सर्कल से थोड़ा ऊपर उठाया है प्रदान करता है, जिससे दबाव के तहत बेहतर सील और रिसाव प्रतिरोध की अनुमति मिलती है।
ऊंचा चेहरा डिजाइन उच्च दबाव अनुप्रयोगों में विशेष रूप से फायदेमंद है क्योंकि यह फ्लैंज कनेक्शन के दबाव को बढ़ाता है,फ्लैंज और संभोग भाग के बीच एक अधिक सुरक्षित सील सुनिश्चित करनायह डिजाइन औद्योगिक प्रणालियों के लिए आदर्श है जो उन वातावरणों में काम करते हैं जहां रिसाव से सुरक्षा के लिए महत्वपूर्ण खतरे या परिचालन विफलता हो सकती है।ऊंचा चेहरा भी मुहर भर में भार को अधिक समान रूप से वितरित करने में मदद करता है, गैसकेट की विफलता की संभावना को कम करता है।
रासायनिक प्रसंस्करणः टाइटेनियम के फ्लैंग्स, विशेष रूप से ग्रेड 7 और ग्रेड 9, संक्षारक रसायनों और उच्च तापमान के प्रतिरोध के कारण रासायनिक संयंत्रों में व्यापक रूप से उपयोग किए जाते हैं।इनका उपयोग खतरनाक पदार्थों के परिवहन के लिए पाइप और पात्रों को जोड़ने के लिए किया जाता है, चुनौतीपूर्ण परिस्थितियों में प्रणाली की अखंडता सुनिश्चित करना।
एयरोस्पेस: टाइटेनियम मिश्र धातु अपने उच्च शक्ति-से-वजन अनुपात के कारण एयरोस्पेस अनुप्रयोगों के लिए आदर्श हैं। टाइटेनियम वेल्ड नेक फ्लैंग्स का उपयोग विमान इंजन सिस्टम, एयरफ्रेम,और अन्य महत्वपूर्ण घटक जहां विश्वसनीयता और प्रदर्शन सर्वोपरि हैं.
तेल और गैसः तेल और गैस उद्योग में, विशेष रूप से अपतटीय ड्रिलिंग संचालन में टाइटेनियम फ्लैंग्स महत्वपूर्ण हैं।खारे पानी के संक्षारण के प्रतिरोध और उच्च दबावों का सामना करने की क्षमता टाइटेनियम को समुद्र के नीचे पाइपलाइनों में फ्लैंग्स के लिए पसंदीदा सामग्री बनाती है, तेल रिग और रिफाइनरी।
विद्युत उत्पादन: विद्युत संयंत्रों में, टाइटेनियम फ्लैंग्स का उपयोग भाप प्रणालियों, हीट एक्सचेंजर और टरबाइनों में किया जाता है। उच्च तापमान और दबाव के तहत प्रदर्शन करने की उनकी क्षमता,उत्कृष्ट संक्षारण प्रतिरोध के साथ संयुक्त, उन्हें बिजली उत्पादन प्रणालियों की अखंडता बनाए रखने के लिए आदर्श बनाता है।
ग्रेड 7 और ग्रेड 9 टाइटेनियम मिश्र धातुओं से बने टाइटेनियम वेल्ड नेक फ्लैंग्स, जो ASME B16.5 क्लास 150 मानकों के अनुसार निर्मित होते हैं, औद्योगिक प्रणालियों के लिए असाधारण प्रदर्शन प्रदान करते हैं।उच्च शक्ति का उनका संयोजन, हल्के वजन और उत्कृष्ट संक्षारण प्रतिरोध उन्हें रासायनिक प्रसंस्करण, एयरोस्पेस, तेल और गैस और बिजली उत्पादन जैसे उद्योगों में अपरिहार्य बनाता है।ऊंचा चेहरा डिजाइन एक विश्वसनीय और सुरक्षित कनेक्शन सुनिश्चित करता हैउच्च दबाव की स्थितियों में भी, औद्योगिक प्रणालियों की दीर्घकालिक स्थायित्व और सुरक्षा में योगदान देता है।चूंकि औद्योगिक अनुप्रयोगों में चरम वातावरण का सामना करने में सक्षम सामग्री की मांग जारी है, टाइटेनियम वेल्ड नेक फ्लैंग्स सिस्टम की अखंडता और परिचालन दक्षता सुनिश्चित करने में तेजी से महत्वपूर्ण भूमिका निभाएंगे।
ग्रेड 7 ग्रेड 9 टाइटेनियम वेल्ड नेक फ्लैंग्स ASME B16.5 क्लास 150 टाइटेनियम फ्लैंग्स इंडस्ट्रियल सिस्टम के लिए टाइटेनियम
| विनिर्देश | ASTM B381 / ASME SB381 |
| मानक | एएनएसआई फ्लैंग्स, एएसएमई फ्लैंग्स, बीएस फ्लैंग्स, डीआईएन फ्लैंग्स, एन फ्लैंग्स आदि। |
| ग्रेड | टाइटेनियम ग्रेड 1, टाइटेनियम ग्रेड 2, टाइटेनियम ग्रेड 4, टाइटेनियम ग्रेड 5, टाइटेनियम ग्रेड 7 |
| आयाम | ANSI/ASME B16.5, बी 16.47 सीरीज ए और बी, बी16.48, BS4504, BS 10, EN-1092, DIN आदि |
| आकार | 1/2 ′′ से 18" तक |
| वर्ग / दबाव | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 आदि। |
| फ्लैंज फेस का प्रकार | फ्लैट फेस (FF), रिवाइज्ड फेस (RF), रिंग टाइप ज्वाइंट (RTJ) |
टाई फोल्डेड और प्लेट फ्लैंज
| टाइटेनियम ग्रेड 2 / ग्रेड 5 फ्लैंग्स प्रकार | आकार | |
| ASTM B381 टाइटेनियम वेल्ड नेक फ्लैंग्स | ASTM B381 टाइटेनियम कम करने वाले फ्लैंग्स | आकार 1/8′′ ′′ 36′′ ऊंचा चेहरा या सपाट चेहरा |
| ASTM B381 टाइटेनियम स्लिप-ऑन फ्लैंग्स | एएसटीएम बी 381 टाइटेनियम लैप संयुक्त फ्लैंज | |
| एएसटीएम बी 381 टाइटेनियम अंधा फ्लैंग्स | एएसटीएम बी 381 टाइटेनियम थ्रेडेड फ्लैंग्स | |
| ASTM B381 टाइटेनियम सॉकेट वेल्ड फ्लैंग्स | एएसटीएम बी 381 टाइटेनियम स्क्वायर फ्लैंग्स | |
| एएसटीएम बी 381 टाइटेनियम ओरिफिस फ्लैंग्स | एएसटीएम बी 381 टाइटेनियम रिंग प्रकार संयुक्त फ्लैंग्स | |
| टाइटेनियम निकास फ्लैंज | टाइटेनियम वी बैंड फ्लैंज | |
| एएसटीएम बी 381 टाइटेनियम फोल्ड फ्लैंग्स | ASTM B381 टाइटेनियम प्लेट फ्लैंग्स |
|
EN 10204/3.1B के अनुसार निर्माता का परीक्षण प्रमाणपत्र (TC):
कच्चे माल का प्रमाणपत्रः
100% रेडियोग्राफी परीक्षण रिपोर्टः
तीसरे पक्ष के निरीक्षण की रिपोर्टः
EN 10204 3.1 प्रमाणपत्रः
अतिरिक्त आवश्यकताः NACE MR 01075:
फेराइट सामग्री प्रमाणपत्र (यदि अनुरोध किया गया हो):
ये सामग्री ग्रेड विभिन्न उद्योगों की विविध आवश्यकताओं को पूरा करने के लिए ताकत, संक्षारण प्रतिरोध और गर्मी प्रतिरोध के आधार पर विकल्पों की एक श्रृंखला प्रदान करते हैं।चरम परिस्थितियों में उनके उत्कृष्ट प्रदर्शन के कारणउच्च दबाव प्रणालियों, चिकित्सा प्रत्यारोपण या अपतटीय तेल ड्रिलिंग में, टाइटेनियम फ्लैंग्स सबसे अधिक प्रदर्शन आवश्यकताओं को पूरा करते हैं।
