| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम लांग वेल्ड फ्लैंगेस |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | as per your requirement |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |

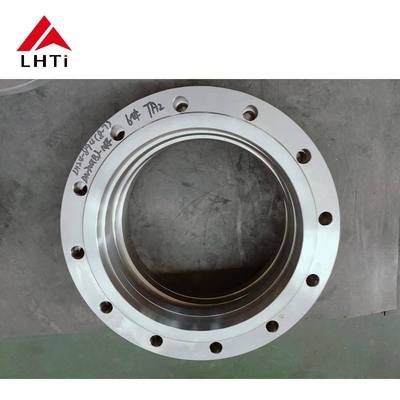

टाइटेनियम ग्रेड 9 लॉन्ग वेल्ड नेक फ्लैंग्स क्लास 150 ASME: प्रमुख विशेषताएं, अनुप्रयोग और फायदे
टाइटेनियम एक बहुमुखी और उच्च प्रदर्शन वाली सामग्री है, जिसे अक्सर इसकी उत्कृष्ट शक्ति-से-वजन अनुपात, संक्षारण प्रतिरोध और उच्च तापमान का सामना करने की क्षमता के लिए चुना जाता है।एयरोस्पेस जैसे उद्योगों में, समुद्री, रासायनिक प्रसंस्करण, और बिजली उत्पादन, टाइटेनियम ग्रेड 9 अपने अद्वितीय गुणों के कारण एक लोकप्रिय विकल्प है।उन्हें मध्यम दबाव से निपटने की आवश्यकता वाली प्रणालियों के लिए उपयुक्त बनाना.
यहाँ, हम टाइटनियम ग्रेड 9 लॉन्ग वेल्ड नेक फ्लैंग्स क्लास 150 ASME की विशेषताओं, अनुप्रयोगों और लाभों की खोज करेंगे।
टाइटेनियम ग्रेड 9, जिसे Ti-3Al-2.5V के रूप में भी जाना जाता है, एक मिश्र धातु है जिसमें टाइटेनियम 3% एल्यूमीनियम और 2.5% वैनेडियम होता है। यह सबसे मजबूत वाणिज्यिक रूप से शुद्ध टाइटेनियम मिश्र धातुओं में से एक है,शक्ति का संतुलन प्रदान करनाग्रेड 1 और ग्रेड 2 की तुलना में, टाइटेनियम ग्रेड 9 में बेहतर ताकत है,इसे ऐसे अनुप्रयोगों के लिए आदर्श बनाता है जहां संक्षारण प्रतिरोध का त्याग किए बिना उच्च यांत्रिक गुणों की आवश्यकता होती है.
वर्ग 150 फ्लैंग्स के लिए ASME B16.5 विनिर्देश द्वारा परिभाषित एक मानक दबाव रेटिंग है। इन फ्लैंग्स को परिवेश के तापमान पर 150 पीएसआई के अधिकतम दबाव के लिए रेटेड किया गया है,हालांकि तापमान में वृद्धि के साथ दबाव रेटिंग घट जाएगीएएसएमई वर्ग 150 के फ्लैंग्स मध्यम दबाव प्रणालियों में उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर निम्न दबाव अनुप्रयोगों में उपयोग किए जाते हैं जैसेः
निम्न दबाव पाइप प्रणाली
पानी और भाप प्रणाली
रासायनिक प्रसंस्करण प्रणाली
लॉन्ग वेल्ड नेक फ्लैंज को एक विस्तारित गर्दन के साथ डिज़ाइन किया गया है जो फ्लैंज को पाइप पर अधिक लंबाई पर वेल्डेड करने की अनुमति देता है। यह डिज़ाइन कई लाभ प्रदान करता हैः
कम तनाव एकाग्रताः लंबी गर्दन पूरे फ्लैंज और पाइप कनेक्शन पर तनाव को अधिक समान रूप से वितरित करने में मदद करती है, जिससे सिस्टम विफलता के लिए कम प्रवण हो जाता है।
संरेखण: लम्बी गर्दन से फ्लैंज को पाइपलाइन के साथ ठीक से संरेखित करने में मदद मिलती है, जिससे वेल्डिंग आसान और अधिक सुरक्षित हो जाती है।
मजबूत वेल्डः विस्तारित गर्दन एक बड़ा वेल्डिंग क्षेत्र प्रदान करती है, जिससे अधिक मजबूत और टिकाऊ कनेक्शन में योगदान होता है।
ये फ्लैंग्स उन प्रणालियों के लिए आदर्श हैं जहां कनेक्शन उच्च यांत्रिक तनाव के अधीन है और जहां संरेखण आवश्यक है।
टाइटेनियम ग्रेड 9 लॉन्ग वेल्ड नेक फ्लैंग्स क्लास 150 कई महत्वपूर्ण उद्योगों के लिए आदर्श हैं जहां मध्यम दबाव हैंडलिंग की आवश्यकता होती है,और सामग्री कठोर परिस्थितियों में संक्षारण और थकान का सामना करना चाहिएसामान्य अनुप्रयोगों में शामिल हैंः
एयरोस्पेस: एयरोस्पेस प्रणालियों में, टाइटेनियम मिश्र धातुओं का उपयोग अक्सर उनकी ताकत और हल्के वजन की विशेषताओं के लिए किया जाता है। ग्रेड 9 फ्लैंग्स का उपयोग एयरफ्रेम, इंजन,और हाइड्रोलिक सिस्टम जहां मध्यम दबाव सहिष्णुता और उच्च शक्ति की आवश्यकता होती है.
रासायनिक प्रसंस्करण: रासायनिक संयंत्रों में अक्सर संक्षारक तरल पदार्थों के साथ काम किया जाता है और ऐसी सामग्रियों की आवश्यकता होती है जो आक्रामक रसायनों का सामना कर सकें।टाइटेनियम ग्रेड 9 की उत्कृष्ट संक्षारण प्रतिरोधकता इसे रासायनिक रिएक्टरों में उपयोग के लिए उपयुक्त बनाती है, पाइपलाइन और हीट एक्सचेंजर।
समुद्रीः टाइटैनियम का समुद्री जल क्षरण प्रतिरोध इसे समुद्री वातावरण में उपयोग के लिए आदर्श बनाता है। ग्रेड 9 फ्लैंग्स का उपयोग अपतटीय प्लेटफार्मों, जहाज निर्माण,कठोर वातावरण में विश्वसनीय और दीर्घकालिक कनेक्शन सुनिश्चित करने के लिए.
बिजली उत्पादन: बिजली संयंत्रों में, मध्यम दबाव में पानी, भाप और अन्य तरल पदार्थों को संभालने वाली पाइप सिस्टम में फ्लैंग्स का उपयोग किया जाता है।टाइटेनियम की ताकत और संक्षारण प्रतिरोध उच्च तापमान और दबाव की स्थितियों में प्रणालियों में विश्वसनीय संचालन सुनिश्चित करता है.
चिकित्सा उपकरण: टाइटेनियम ग्रेड 9 की ताकत, जैव संगतता और संक्षारण प्रतिरोध इसे चिकित्सा अनुप्रयोगों में उपयोगी बनाता है, जिसमें प्रत्यारोपण और सर्जिकल उपकरण शामिल हैं,जहां लंबे समय तक चलने वाली और सुरक्षित सामग्री की आवश्यकता है.
| इंच में आकार | मिमी में आकार | बाहरी दिन। | फ्लैंज मोटी। | हब ओडी | वेल्ड नेक ओडी | आरएफ डाय. | आरएफ ऊंचाई | पीसीडी | केंद्र की लंबाई | बोल्टों की संख्या | बोल्ट का आकार UNC | मशीन बोल्ट की लंबाई | आरएफ स्टड लंबाई | छेद का आकार | आईएसओ स्टड आकार |
| ए | बी | सी | D | ई | F | जी | H | ||||||||
| आधा | 15 | 90 | 9.6 | 30 | 21.3 | 34.9 | 2 | 60.3 | आवश्यकतानुसार | 4 | आधा | 50 | 55 | 5/8 | एम14 |
| 3/4 | 20 | 100 | 11.2 | 38 | 26.7 | 42.9 | 2 | 69.9 | आवश्यकतानुसार | 4 | आधा | 50 | 65 | 5/8 | एम14 |
| 1 | 25 | 110 | 12.7 | 49 | 33.4 | 50.8 | 2 | 79.4 | आवश्यकतानुसार | 4 | आधा | 55 | 65 | 5/8 | एम14 |
| एक चौथाई | 32 | 115 | 14.3 | 59 | 42.2 | 63.5 | 2 | 88.9 | आवश्यकतानुसार | 4 | आधा | 55 | 70 | 5/8 | एम14 |
| 1 1/2 | 40 | 125 | 15.9 | 65 | 48.3 | 73 | 2 | 98.4 | आवश्यकतानुसार | 4 | आधा | 65 | 70 | 5/8 | एम14 |
| 2 | 50 | 150 | 17.5 | 78 | 60.3 | 92.1 | 2 | 120.7 | आवश्यकतानुसार | 4 | 5/8 | 70 | 85 | 3/4 | एम16 |
| ढाई | 65 | 180 | 20.7 | 90 | 73 | 104.8 | 2 | 139.7 | आवश्यकतानुसार | 4 | 5/8 | 75 | 90 | 3/4 | एम16 |
| 3 | 80 | 190 | 22.3 | 108 | 88.9 | 127 | 2 | 152.4 | आवश्यकतानुसार | 4 | 5/8 | 75 | 90 | 3/4 | एम16 |
| साढ़े तीन | 90 | 215 | 22.3 | 122 | 101.6 | 139.7 | 2 | 177.8 | आवश्यकतानुसार | 8 | 5/8 | 75 | 90 | 3/4 | एम16 |
| 4 | 100 | 230 | 22.3 | 135 | 114.3 | 157.2 | 2 | 190.5 | आवश्यकतानुसार | 8 | 5/8 | 75 | 90 | 3/4 | एम16 |
| 5 | 125 | 255 | 22.3 | 164 | 141.3 | 185.7 | 2 | 215.9 | आवश्यकतानुसार | 8 | 3/4 | 85 | 95 | 7/8 | एम20 |
| 6 | 150 | 280 | 23.9 | 192 | 168.3 | 215.9 | 2 | 241.3 | आवश्यकतानुसार | 8 | 3/4 | 85 | 100 | 7/8 | एम20 |
| 8 | 200 | 345 | 27 | 246 | 219.1 | 269.9 | 2 | 298.5 | आवश्यकतानुसार | 8 | 3/4 | 90 | 110 | 7/8 | एम20 |
| 10 | 250 | 405 | 28.6 | 305 | 273 | 323.8 | 2 | 362 | आवश्यकतानुसार | 12 | 7/8 | 100 | 115 | 1 | M24 |
| 12 | 300 | 485 | 30.2 | 365 | 323.8 | 381 | 2 | 431.8 | आवश्यकतानुसार | 12 | 7/8 | 100 | 120 | 1 | M24 |
| 14 | 350 | 535 | 33.4 | 400 | 355.6 | 412.8 | 2 | 476.3 | आवश्यकतानुसार | 12 | 1 | 115 | 135 | 1 1/8 | M27 |
| 16 | 400 | 595 | 35 | 457 | 406.4 | 469.9 | 2 | 539.8 | आवश्यकतानुसार | 16 | 1 | 115 | 135 | 1 1/8 | M27 |
| 18 | 450 | 635 | 38.1 | 505 | 457.2 | 533.4 | 2 | 577.9 | आवश्यकतानुसार | 16 | 1 1/8 | 125 | 145 | एक चौथाई | M30 |
| 20 | 500 | 700 | 41.3 | 559 | 508 | 584.2 | 2 | 635 | आवश्यकतानुसार | 20 | 1 1/8 | 140 | 160 | एक चौथाई | M30 |
| 24 | 600 | 815 | 46.1 | 663 | 610 | 692.2 | 2 | 749.3 | आवश्यकतानुसार | 20 | एक चौथाई | 150 | 170 | 1 3/8 |
टाइटेनियम ग्रेड 9 लंबे वेल्ड गर्दन फ्लैंग्स वर्ग 150 का उपयोग कई प्रमुख फायदे प्रदान करता है, विशेष रूप से अनुप्रयोगों में ताकत, संक्षारण प्रतिरोध,और हल्के वजन की विशेषताएं:
उत्कृष्ट शक्तिः ग्रेड 9 टाइटेनियम वाणिज्यिक शुद्ध टाइटेनियम ग्रेड (जैसे ग्रेड 1 और ग्रेड 2) की तुलना में उच्च तन्यता और थकान शक्ति प्रदान करता है।यह इसे मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है जहां यांत्रिक तनाव एक चिंता का विषय है.
उत्कृष्ट संक्षारण प्रतिरोधः टाइटेनियम समुद्री जल, अम्लीय और क्षारीय घोल और कुछ रासायनिक यौगिकों सहित संक्षारक वातावरण की एक विस्तृत श्रृंखला के प्रतिरोध के लिए जाना जाता है।ग्रेड 9 कठोर रसायनों में उत्कृष्ट प्रदर्शन करता है, समुद्री और एयरोस्पेस वातावरण।
हल्का वजनः टाइटेनियम एक हल्का सामग्री है, जिससे यह उन अनुप्रयोगों के लिए आदर्श है जहां वजन की बचत महत्वपूर्ण है, जैसे एयरोस्पेस और समुद्री उद्योगों में।उच्च शक्ति-से-वजन अनुपात सुनिश्चित करता है कि फ्लैंज सिस्टम को अत्यधिक वजन जोड़ने के बिना दबाव और यांत्रिक भार को संभाल सकता है.
लंबे समय तक सेवा जीवनः टाइटेनियम ग्रेड 9 के फ्लैंग्स का संक्षारण प्रतिरोध और शक्ति एक विस्तारित सेवा जीवन में योगदान देती है, समय के साथ रखरखाव और प्रतिस्थापन की आवश्यकता को कम करती है।
निर्माण में आसानीः टाइटेनियम ग्रेड 9 में अच्छी मोल्डिंग और वेल्डेबिलिटी होती है, जिससे विभिन्न प्रणालियों में निर्माण और स्थापित करना आसान हो जाता है, विशेष रूप से जब वेल्डिंग की आवश्यकता होती है।
तापमान प्रतिरोधः टाइटेनियम ग्रेड 9 अपनी ताकत या प्रदर्शन को खोए बिना उच्च तापमान का सामना करने में सक्षम है, जिससे यह मध्यम से उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है।
टाइटेनियम ग्रेड 9 लॉन्ग वेल्ड नेक फ्लैंग्स क्लास 150 एएसएमई उन उद्योगों के लिए एक उत्कृष्ट विकल्प है जिन्हें मध्यम दबाव प्रणालियों में उच्च शक्ति, संक्षारण प्रतिरोध और विश्वसनीय प्रदर्शन की आवश्यकता होती है।वर्ग 150 ASME रेटिंग सुनिश्चित करता है कि इन flanges कम से मध्यम दबाव अनुप्रयोगों के लिए उपयुक्त हैं, जबकि लॉन्ग वेल्ड नेक डिजाइन स्थापना के दौरान बेहतर यांत्रिक शक्ति और बेहतर संरेखण की गारंटी देता है।एयरोस्पेस और समुद्री से लेकर रासायनिक प्रसंस्करण और बिजली उत्पादन तक के अनुप्रयोगों के साथ, टाइटेनियम ग्रेड 9 के फ्लैंग्स चुनौतीपूर्ण वातावरण में बेजोड़ स्थायित्व और प्रदर्शन प्रदान करते हैं।
अपने पाइप सिस्टम के लिए टाइटेनियम ग्रेड 9 के फ्लैंग्स का चयन करके, आप दीर्घकालिक विश्वसनीयता, बढ़ी हुई सुरक्षा और बेहतर परिचालन दक्षता सुनिश्चित कर रहे हैं।
