| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

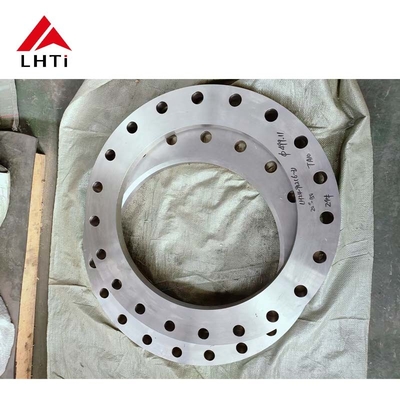

EN1092-01 मानक प्लेट फ्लैंग्स पाइपलाइन सिस्टम के लिए यूरोपीय मानक EN1092-01Gr1 Gr5 Gr7 टाइटेनियम प्लेट फ्लैंग्स PN 5 PN 10
टाइटेनियम मिश्र धातुओं का उत्कृष्ट संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध और उच्च शक्ति के कारण उच्च मांग पाइपलाइन प्रणालियों में व्यापक रूप से उपयोग किया गया है।विशेष रूप से रासायनिक प्रसंस्करण जैसे उद्योगों में।समुद्री इंजीनियरिंग और एयरोस्पेस में, टाइटेनियम मिश्र धातु के फ्लैंग्स के आवेदन पर तेजी से ध्यान दिया गया है।इस पेपर में मानक EN1092-01 के तहत टाइटेनियम मिश्र धातु प्लेट फ्लैंग्स के डिजाइन और अनुप्रयोग का पता लगाया जाएगा, विशेष रूप से वास्तविक पाइपलाइन प्रणालियों में पीएन 5 और पीएन 10 दबाव रेटिंग फ्लैंग्स की प्रयोज्यता और लाभों पर ध्यान केंद्रित करते हुए।
EN1092-01 मानक का परिचय:
EN1092-01 यूरोपीय मानकीकरण संगठन द्वारा प्रकाशित एक मानक है जो मुख्य रूप से डिजाइन, आयाम, सामग्री, दबाव रेटिंग,और फ्लैंग्स के कनेक्शन के तरीकेयह मानक पाइपलाइन प्रणालियों में एक महत्वपूर्ण भूमिका निभाता है और वैश्विक इंजीनियरिंग डिजाइन और निर्माण के लिए एक आधार के रूप में कार्य करता है। यह फ्लैंग्स को फ्लैंग्स के प्रकारों, आकारों के आधार पर वर्गीकृत करता है,कनेक्शन विधियाँ, और आवश्यक दबाव नामित।
फ्लैंग्स को EN1092-01 मानक में वर्गीकृत किया गया है, जिसमें प्लेट फ्लैंग्स, बट वेल्ड फ्लैंग्स, ब्लाइंड फ्लैंग्स आदि शामिल हैं।प्लेट फ्लैंग्स (जिन्हें ढीले फ्लैंग्स या स्लिप-ऑन फ्लैंग्स के रूप में भी जाना जाता है) एक आम प्रकार है जिसका उपयोग दो पाइप या पाइप को अन्य उपकरणों से जोड़ने के लिए किया जाता है.
फ्लैंग्स के आयाम और छेद डिजाइन भी मानक EN1092-01 के महत्वपूर्ण पहलू हैं। मानक बाहरी व्यास, मोटाई, छेद के आकार आदि को निर्दिष्ट करता है,अलग-अलग दबाव के तहत फ्लैंग्स के लिएविशेष रूप से, यह मानक पीएन 2.5 से पीएन 100 तक के दबाव रेटिंग को कवर करता है, जिसमें पीएन 5 और पीएन 10 मध्यम दबाव पाइपलाइन प्रणालियों के लिए उपयोग किए जाने वाले सामान्य दबाव रेटिंग में से हैं।
EN1092-01 मानक का वर्गीकरणः
EN1092-01 मानक विभिन्न प्रकारों में फ्लैंग्स को वर्गीकृत करता है, जिसमें प्लेट फ्लैंग्स, बट-वेल्ड फ्लैंग्स, ब्लाइंड फ्लैंग्स और अन्य शामिल हैं।आयाम और इन flanges के अन्य विनिर्देशों दबाव वर्ग जैसे कारकों के आधार पर निर्धारित कर रहे हैंउदाहरण के लिए, PN 5 और PN 10 के लिए फ्लैंज आयाम और दबाव के नाम मध्यम दबाव अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।
EN1092-01 मानक और टाइटेनियम मिश्र धातु फ्लैंग्स के बीच संबंधः
फ्लैंग्स के आयामों और प्रदर्शन आवश्यकताओं को निर्दिष्ट करने के अलावा, EN1092-01 मानक में सामग्री का चयन भी शामिल है।विचारों में दबाव शामिल हैटाइटेनियम मिश्र धातु, अपने अद्वितीय भौतिक और रासायनिक गुणों के साथ,वे विभिन्न उद्योगों में उच्च संक्षारण प्रतिरोध की मांगों को पूरा करते हैं क्योंकि वे फ्लैंग्स में तेजी से उपयोग किए जाते हैंटाइटेनियम मिश्र धातु प्लेट फ्लैंग्स जो EN1092-01 मानक के अनुरूप हैं, कई उद्योगों में पसंदीदा सामग्री बन रहे हैं।
टाइटेनियम मिश्र धातुओं का अवलोकन:
टाइटेनियम मिश्र धातु टाइटेनियम पर आधारित मिश्र धातुएं हैं, जिनमें अन्य धातुओं जैसे एल्यूमीनियम, वैनेडियम, मोलिब्डेनम, लोहा और अन्य की छोटी मात्रा होती है।टाइटेनियम मिश्र धातु अपने उच्च शक्ति-से-वजन अनुपात के लिए जाना जाता है, उत्कृष्ट संक्षारण प्रतिरोध, उच्च तापमान प्रतिरोध, थकान प्रतिरोध, और कम घनत्व, उन्हें एयरोस्पेस, समुद्री इंजीनियरिंग, रासायनिक उद्योगों में व्यापक रूप से उपयोग किया जाता है, और अधिक।
टाइटेनियम मिश्र धातु के प्रकार:
कई प्रकार के टाइटेनियम मिश्र धातु हैं, जिनमें शामिल हैंः शुद्ध टाइटेनियम (Gr1, Gr2, आदि), α-β टाइटेनियम मिश्र धातु (Gr5, आदि), और β टाइटेनियम मिश्र धातु (Gr23, आदि) ।विभिन्न टाइटेनियम मिश्र धातुओं के अलग भौतिक और यांत्रिक गुण हैं, उन्हें विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
ग्रेड 1 टाइटेनियम मिश्र धातुः शुद्ध टाइटेनियम मिश्र धातु, उत्कृष्ट संक्षारण प्रतिरोध और अच्छी मशीनीकरण क्षमता के लिए जाना जाता है, आमतौर पर कम शक्ति और कम तापमान अनुप्रयोगों में उपयोग किया जाता है।
ग्रेड 5 टाइटेनियम मिश्र धातु (Ti-6Al-4V): सबसे अधिक उपयोग किए जाने वाले टाइटेनियम मिश्र धातुओं में से एक, जिसमें 6% एल्यूमीनियम और 4% वैनेडियम होता है। यह उत्कृष्ट शक्ति, कठोरता,और संक्षारण प्रतिरोध और व्यापक रूप से एयरोस्पेस और रासायनिक उद्योगों में प्रयोग किया जाता है.
ग्रेड 7 टाइटेनियम मिश्र धातुः इसमें थोड़ी मात्रा में मोलिब्डेनम होता है और यह संक्षारण प्रतिरोध को बढ़ाता है, जिसका उपयोग अक्सर रासायनिक प्रसंस्करण उपकरण और समुद्री इंजीनियरिंग में किया जाता है।
| टाइटेनियम मिश्र धातु | रचना | तन्य शक्ति (एमपीए) | उपज शक्ति (एमपीए) | लम्बाई (%) | घनत्व (g/cm3) | जंग प्रतिरोध | विशिष्ट अनुप्रयोग |
|---|---|---|---|---|---|---|---|
| ग्रेड 1 (शुद्ध टाइटेनियम) | Ti ≥ 99.5% | 240-370 | 170-275 | 24-30 | 4.51 | उत्कृष्ट | समुद्री, रासायनिक प्रसंस्करण |
| ग्रेड 2 (वाणिज्यिक रूप से शुद्ध टाइटेनियम) | टीआई ≥ 99% | 345-485 | २७५-३८० | 20-30 | 4.51 | उत्कृष्ट | रासायनिक संयंत्र, समुद्री, एयरोस्पेस |
| Gr5 (Ti-6Al-4V) | Ti 90%, Al 6%, V 4% | 900-1,100 | 850-1,000 | 10-15 | 4.43 | बहुत अच्छा | एयरोस्पेस, मेडिकल, ऑटोमोटिव |
| Gr7 (Ti-0.15Pd) | Ti 99%, Pd 0.15% | ५५०-७०० | ४५०-६५० | १५-२० | 4.51 | उत्कृष्ट | रासायनिक, समुद्री, औद्योगिक |
| Gr23 (Ti-6Al-4V ELI) | Ti 90%, Al 6%, V 4% (अति कम अंतराल) | 950-1,100 | 880-1,000 | 12-15 | 4.43 | बहुत अच्छा |
टाइटेनियम मिश्र धातु के फ्लैंग्स के फायदे
टाइटेनियम मिश्र धातु के फ्लैंग्स निम्नलिखित उल्लेखनीय लाभ प्रदान करते हैंः
संक्षारण प्रतिरोधः टाइटेनियम मिश्र धातु अधिकांश एसिड, क्षार, नमक और अन्य रासायनिक माध्यमों से संक्षारण के लिए अत्यधिक प्रतिरोधी हैं, जिससे वे रासायनिक और समुद्री उद्योगों के लिए आदर्श हैं।
उच्च शक्ति और कम घनत्वः टाइटेनियम मिश्र धातुओं में उच्च शक्ति-से-वजन अनुपात होता है, जिससे वे अपेक्षाकृत कम वजन बनाए रखते हुए महत्वपूर्ण परिचालन दबावों का सामना करने में सक्षम होते हैं।
उत्कृष्ट उच्च तापमान प्रतिरोधः टाइटेनियम मिश्र धातु के फ्लैंग्स उच्च तापमान पर काम कर सकते हैं, जिससे वे उच्च तापमान वाले वातावरण में पाइपलाइन प्रणालियों के लिए उपयुक्त हैं।
टाइटेनियम मिश्र धातु फ्लैंग्स के लिए डिजाइन आवश्यकताएं
EN1092-01 मानक में, फ्लैंग्स के डिजाइन में कार्य परिस्थितियों, दबाव रेटिंग, कनेक्शन विधि और चयनित सामग्रियों को ध्यान में रखा जाना चाहिए।टाइटेनियम मिश्र धातु प्लेट फ्लैंग्स के डिजाइन के दौरान, निम्नलिखित पहलुओं पर विशेष ध्यान दिया जाना चाहिए:
फ्लैंज आयामः बाहरी व्यास, मोटाई, and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.
फ्लैंज सतहः संक्षारण प्रतिरोध बढ़ाने के लिए, टाइटेनियम मिश्र धातु के फ्लैंज को अक्सर सतह उपचार के अधीन किया जाता है, जैसे कि एनोडाइजिंग, जो उनकी स्थायित्व बढ़ाने में मदद करता है।
3.2 टाइटेनियम मिश्र धातु फ्लैंग्स के लिए विनिर्माण प्रक्रिया
टाइटेनियम मिश्र धातु के फ्लैंग्स के निर्माण में कई चरण शामिल हैं, जिनमें सामग्री चयन, आकार, वेल्डिंग और सतह उपचार शामिल हैं।टाइटेनियम मिश्र धातु का मशीनिंग अन्य सामग्रियों की तुलना में अधिक जटिल हैउच्च गुणवत्ता वाले अंतिम उत्पादों को सुनिश्चित करने के लिए विशेष उपकरणों और तकनीकों की आवश्यकता होती है।
फ्लैंग्स की गुणवत्ता नियंत्रण और परीक्षण
टाइटेनियम मिश्र धातु के फ्लैंग्स के उत्पादन में सख्त गुणवत्ता नियंत्रण आवश्यक है। सामान्य गुणवत्ता नियंत्रण विधियों में शामिल हैंः
