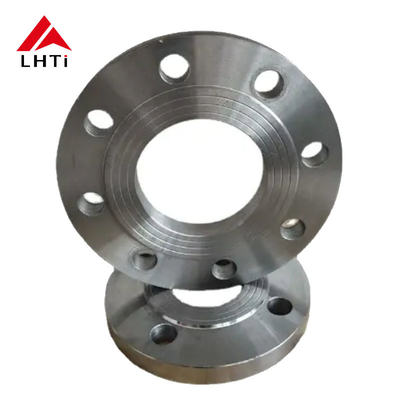

टाइटेनियम प्लेट फ्लैंज फ्लैट DIN मानक Gr1 Gr2 Gr5 PLRF फ्लैंज पाइप पाइप सिस्टम के लिए फ्लैंज प्लेट

टाइटेनियम प्लेट फ्लैंज फ्लैट DIN मानक Gr1 Gr2 Gr5 PLRF फ्लैंज पाइप पाइप सिस्टम के लिए फ्लैंज प्लेट

1. टाइटेनियम प्लेट फ्लैश फ्लैश DIN मानक:

डीआईएन मानकोंः फ्लैंग्स जर्मन मानक संस्थान (डीआईएन) मानकों का पालन करते हैं, जो विशिष्ट आयामों, सामग्रियों,और स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए परीक्षण प्रक्रियाओंफ्लैंग्स के लिए सबसे आम डीआईएन मानकों में डीआईएन 2573, डीआईएन 2576, डीआईएन 2631 और अन्य शामिल हैं।

फ्लैट फ्लैंज: फ्लैट फ्लैंज में आमतौर पर एक फ्लैट चेहरा या सतह होती है, जो एक मजबूत और तंग कनेक्शन बनाने के लिए जोड़े जाने वाले फ्लैंज को बोल्ट करने के लिए होती है। इसका उपयोग अक्सर कम दबाव वाली प्रणालियों में किया जाता है।

2ग्रेड विनिर्देशः

ग्रेड 1 (Gr1):

• सामग्रीः वाणिज्यिक रूप से शुद्ध टाइटेनियम (99.5% शुद्धता), उत्कृष्ट संक्षारण प्रतिरोध और अच्छी लचीलापन प्रदान करता है।यह कम से मध्यम तनाव वाले अनुप्रयोगों के लिए उपयुक्त है और जहां संक्षारण प्रतिरोध प्राथमिकता है.
• अनुप्रयोगः आमतौर पर रासायनिक प्रसंस्करण, समुद्री वातावरण और कुछ चिकित्सा अनुप्रयोगों जैसे अत्यधिक संक्षारक वातावरण में उपयोग किया जाता है।

ग्रेड 2 (Gr2):

• सामग्री: यह भी एक व्यावसायिक रूप से शुद्ध टाइटेनियम मिश्र धातु (99.2% शुद्धता) है, जो ताकत, लचीलापन और संक्षारण प्रतिरोध का एक अच्छा संतुलन प्रदान करती है।
• अनुप्रयोगः एयरोस्पेस, समुद्री और रासायनिक उद्योगों सहित अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है, जहां मध्यम शक्ति और उच्च संक्षारण प्रतिरोध की आवश्यकता होती है।

ग्रेड 5 (Gr5):

• सामग्रीः Ti-6Al-4V मिश्र धातु, जिसमें 6% एल्यूमीनियम और 4% वैनेडियम होता है। यह उच्च शक्ति और उत्कृष्ट संक्षारण प्रतिरोध के कारण सबसे व्यापक रूप से इस्तेमाल किया जाने वाला टाइटेनियम मिश्र धातु है।
• अनुप्रयोगः ग्रेड 5 टाइटेनियम फ्लैंग्स का उपयोग उच्च तनाव वाले वातावरण जैसे एयरोस्पेस, चिकित्सा प्रत्यारोपण और औद्योगिक पाइपिंग सिस्टम में किया जाता है।इसका उच्च शक्ति-से-वजन अनुपात इसे इन अनुप्रयोगों के लिए आदर्श बनाता है.

पीएलआरएफ फ्लैंज:

• पीएलआरएफ (प्लेट रिवाइज्ड फेस): यह एक फ्लैंज प्रकार को संदर्भित करता है जहां सीलिंग सतह को एक तंग सील बनाने के लिए बोल्ट सर्कल के ऊपर उठाया जाता है। उठाया हुआ चेहरा एक बेहतर कनेक्शन बनाने में मदद करता है,सील दबाव को उस बिंदु पर केंद्रित करके रिसाव को रोकना जहां फ्लैंज गैसकेट के साथ मेल खाता है.

पाइप सिस्टम में उपयोगः

• पाइपिंग सिस्टम की भूमिकाः इन टाइटेनियम प्लेट फ्लैंग्स (Gr1, Gr2, Gr5) का उपयोग आमतौर पर पाइपों के अनुभागों को एक साथ जोड़ने के लिए किया जाता है। वे एक अन्य पाइप अनुभाग, एक वाल्व,या कोई अन्य घटकफ्लैंज और गास्केट एक साथ काम करते हैं ताकि एक लीक-प्रूफ सील सुनिश्चित हो सके।
• संक्षारण प्रतिरोधः टाइटेनियम संक्षारण के प्रति अत्यधिक प्रतिरोधी है, विशेष रूप से रासायनिक या समुद्री प्रणालियों जैसे आक्रामक वातावरण में, इन फ्लैंग्स को ऐसे अनुप्रयोगों के लिए आदर्श बनाता है।
• शक्ति-से-वजन अनुपातः टाइटेनियम की हल्की प्रकृति इसे उन प्रणालियों में फायदेमंद बनाती है जहां वजन कम करना महत्वपूर्ण है, जैसे एयरोस्पेस या उच्च प्रदर्शन वाली मशीनरी में।

3डीआईएन फ्लैंग्स के विनिर्देश:

डीआईएन फ्लैंग्स जर्मन मानक संस्थान (Deutsches Institut für Normung, संक्षिप्त रूप से डीआईएन) के मानकों का अनुपालन करने वाले फ्लैंग्स हैं। ये मानक आयाम, सामग्री,और फ्लैंग्स की परीक्षण प्रक्रियाएं, पाइपलाइन कनेक्शन में स्थिरता और विश्वसनीयता सुनिश्चित करता है।उच्च गुणवत्ता और सटीक डिजाइन के कारण.

डीआईएन फ्लैंग्स विभिन्न प्रकार के होते हैं, प्रत्येक विभिन्न अनुप्रयोगों के लिए उपयुक्त होते हैं। उदाहरण के लिए, डीआईएन 2573 मानक कम दबाव अनुप्रयोगों के लिए वेल्ड गर्दन फ्लैंग्स को निर्दिष्ट करता है।इन फ्लैंग्स में एक लंबी गर्दन होती है जो तनाव को अधिक प्रभावी ढंग से वितरित करती है; मानक DIN 2576 अंधे फ्लैंग्स को परिभाषित करता है, जिसका उपयोग पाइप या वाल्व के छोरों को बंद करने के लिए किया जाता है; मानक DIN 2631 फ्लैट फेस फ्लैंग्स (FF) को निर्दिष्ट करता है,आमतौर पर कम दबाव अनुप्रयोगों के लिए गास्केट के साथ प्रयोग किया जाता है; डीआईएन 2632 मानक ऊंचा चेहरा flanges (आरएफ), एक ऊंचा क्षेत्र है कि गास्केट के साथ एक तंग सील बनाने में मदद करता है के साथ परिभाषित करता है; डीआईएन 2633 मानक अंगूठी प्रकार संयुक्त flanges (RTJ) को शामिल करता है,आमतौर पर उच्च दबाव प्रणालियों में प्रयोग किया जाता है जिसमें धातु से धातु की सील की आवश्यकता होती है.

डीआईएन फ्लैंज के मुख्य विनिर्देशों में शामिल हैंः नाममात्र व्यास (डीएन), जो फ्लैंज के नाममात्र आकार को संदर्भित करता है और आमतौर पर पाइप के आंतरिक व्यास से मेल खाता है, उदाहरण के लिए,DN50 एक 50 मिमी आंतरिक व्यास के साथ एक पाइप के लिए एक फ्लैंज इंगित करता है; दबाव रेटिंग, जो एक फ्लैंज का सामना कर सकते हैं अधिकतम दबाव को संदर्भित करता है, सामग्री और फ्लैंज के आकार के आधार पर निर्धारित; बोल्ट सर्कल व्यास (BCD),बोल्ट छेद के केंद्र के माध्यम से सर्कल के व्यासबोल्ट छेद की संख्या, जो आमतौर पर फ्लैंज के आकार के आधार पर 4 से 12 तक होती है; बोल्ट छेद का आकार, बोल्ट छेद का व्यास, जो स्थापना के लिए उपयोग किए जाने वाले बोल्ट से मेल खाना चाहिए;फ्लैंज की मोटाई, जो दबाव के नाम और आकार पर निर्भर करता है; चेहरे का प्रकार, जो फ्लैश की सतह को संदर्भित करता है जो गैसकेट से संपर्क करता है, फ्लैट फेस (एफएफ), रिवाइज फेस (आरएफ), या रिंग प्रकार के जोड़ (आरटीजे) में उपलब्ध है,फ्लैंज के प्रकार के आधार पर; और बाहरी व्यास, फ्लैंज का अधिकतम व्यास।

डीआईएन फ्लैंग्स विभिन्न सामग्रियों से बने होते हैं, जिनमें आमतौर पर कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, टाइटेनियम और निकल मिश्र धातु शामिल होते हैं।सामग्री का चयन आवेदन की विशिष्ट आवश्यकताओं पर निर्भर करता हैउदाहरण के लिए, डीआईएन 17100 कार्बन स्टील के फ्लैंग्स पर लागू होता है, डीआईएन 17440 स्टेनलेस स्टील के फ्लैंग्स पर लागू होता है, और डीआईएन 50304 मिश्र धातु स्टील के फ्लैंग्स पर लागू होता है।

डीआईएन फ्लैंग्स को उनके पीएन (दबाव रेटिंग) द्वारा वर्गीकृत किया जाता है, जो अधिकतम दबाव को इंगित करता है जो एक फ्लैंग सहन कर सकता है। सामान्य दबाव रेटिंग में पीएन 6 (अधिकतम दबाव 6 बार) शामिल हैं,पीएन 10 (अधिकतम दबाव 10 बार), पीएन 16 (अधिकतम दबाव 16 बार), पीएन 25 (अधिकतम दबाव 25 बार), पीएन 40 (अधिकतम दबाव 40 बार), और उच्च दबाव प्रणालियों के लिए उपयुक्त पीएन 63 और पीएन 100 जैसे उच्च रेटिंग।

फ्लैंज चेहरे भी विभिन्न प्रकारों में आते हैं, जैसे फ्लैट फेस (एफएफ), रिलेटेड फेस (आरएफ), और रिंग-टाइप जॉइंट (आरटीजे), जिनका उपयोग सीलिंग सुनिश्चित करने के लिए गैस्केट के साथ मिलकर किया जाता है।अनुप्रयोग के आधार पर फ्लैंज चेहरे के प्रकार का चयन महत्वपूर्ण है.

इसके अतिरिक्त, डीआईएन फ्लैंग्स के डिजाइन में मिलान वाले बोल्ट और गास्केट के लिए भी आवश्यकताओं को ध्यान में रखा जाता है। बोल्ट को बोल्ट छेद के आकार के अनुरूप होना चाहिए,आमतौर पर उच्च शक्ति वाले इस्पात या स्टेनलेस स्टील से बने होते हैं ताकि सील और लगाव सुनिश्चित हो सके; फ्लैंज से फ्लैंज सील सुनिश्चित करने के लिए गास्केट का उपयोग किया जाता है, और सामान्य गास्केट सामग्री में रबर, ग्राफाइट, पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन) और धातु सामग्री शामिल हैं,कार्य की स्थितियों और माध्यम की विशेषताओं के आधार पर.

अंत में, डीआईएन फ्लैंग्स में आमतौर पर उनकी सतहों पर महत्वपूर्ण जानकारी अंकित होती है, जैसे कि निर्माता का लोगो, सामग्री ग्रेड, दबाव रेटिंग, आयाम, नाममात्र व्यास (डीएन),और गुणवत्ता और ट्रेसेबिलिटी सुनिश्चित करने के लिए डीआईएन मानक संख्याइसके अतिरिक्त, विनिर्माण के दौरान डीआईएन फ्लैंग्स कठोर गुणवत्ता परीक्षण से गुजरते हैं, जिसमें दबाव परीक्षण, सामग्री परीक्षण और आयामी निरीक्षण शामिल हैं,यह सुनिश्चित करने के लिए कि वे अपेक्षित आवश्यकताओं को पूरा करें.

डीआईएन मानकों का पालन करके, निर्माता दुनिया भर में फ्लैंग्स की निरंतर गुणवत्ता सुनिश्चित कर सकते हैं,यह सुनिश्चित करना कि विभिन्न निर्माताओं के फ्लैंग्स एक दूसरे के साथ पूरी तरह से फिट हों और विभिन्न औद्योगिक पाइप सिस्टम की जरूरतों को पूरा करें.

4. DIN2501 PN40 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश

5टाइटेनियम वेल्ड नेक फ्लैंग्स के लाभ:

उच्च शक्ति-से-वजन अनुपातः टाइटेनियम हल्का और मजबूत दोनों है, जिससे यह ताकत बनाए रखते हुए पाइप सिस्टम के कुल वजन को कम करने के लिए उपयोगी है।

उत्कृष्ट संक्षारण प्रतिरोधः टाइटेनियम विशेष रूप से आक्रामक और उच्च तापमान वाले वातावरण में प्रभावी है, जैसे कि रासायनिक, समुद्री और एयरोस्पेस अनुप्रयोगों में पाया जाता है।

स्थायित्व और दीर्घायुः टाइटेनियम के फ्लैंग्स में जंग, स्केलिंग और पहनने के प्रतिरोध की क्षमता के कारण लंबे समय तक सेवा जीवन होता है, जिसके परिणामस्वरूप कम बार रखरखाव और प्रतिस्थापन होता है।

उच्च तापमान प्रतिरोधः टाइटेनियम उच्च तापमान और क्रायोजेनिक दोनों स्थितियों सहित तापमान की एक विस्तृत श्रृंखला में प्रदर्शन कर सकता है,इसे विभिन्न प्रकार के औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाना.

निर्बाध और मजबूत वेल्डः वेल्ड गर्दन डिजाइन यह सुनिश्चित करता है कि फ्लैंज और पाइप के बीच कनेक्शन मजबूत है और तनाव एकाग्रता से बचने के लिए एक चिकनी संक्रमण प्रदान करता है।
