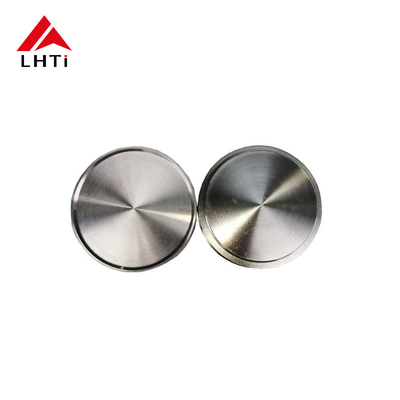

150 मिमी से 1300 मिमी तक के व्यास वाले मेडिकल राउंड टाइटेनियम डिस्क विभिन्न अनुप्रयोगों के लिए विशेष सामग्री हैं, विशेष रूप से चिकित्सा और जैव चिकित्सा उद्योगों में।टाइटेनियम अपनी जैव संगतता के लिए जाना जाता है, शक्ति, और संक्षारण प्रतिरोध, यह चिकित्सा उपकरणों, प्रत्यारोपण, और प्रोस्थेटिक्स में उपयोग के लिए आदर्श बना रही है। गोल डिस्क उपयोग की एक विस्तृत श्रृंखला के लिए अनुकूलित किया जा सकता है,चिकित्सा प्रत्यारोपण के उत्पादन सहित, प्रोस्थेटिक उपकरण और सर्जिकल उपकरण।

प्रमुख विशेषताएं और लाभः

1. जैव संगतताः

   • टाइटेनियम सबसे अधिक जैव संगत धातुओं में से एक है, जिसका अर्थ है कि यह संक्षारण के प्रति अत्यधिक प्रतिरोधी है और मानव शरीर में प्रतिकूल प्रतिक्रियाओं का कारण नहीं बनता है।इससे यह प्रत्यारोपण और चिकित्सा उपकरणों के लिए चुना हुआ सामग्री बन जाता है जिन्हें ऊतकों या हड्डियों के सीधे संपर्क में रहने की आवश्यकता होती है.

2. शक्ति और स्थायित्व:

   • टाइटेनियम अपने उत्कृष्ट शक्ति-वजन अनुपात के लिए जाना जाता है, जिसका अर्थ है कि टाइटेनियम से बने चिकित्सा उपकरण हल्के और मजबूत दोनों हैं।यह टाइटेनियम डिस्क संयुक्त प्रतिस्थापन जैसे भार-असर अनुप्रयोगों के लिए उपयुक्त बनाता है, रीढ़ की हड्डी के प्रत्यारोपण, और दंत प्रत्यारोपण।

3. संक्षारण प्रतिरोध:

   • टाइटेनियम जंग प्रतिरोधी है, विशेष रूप से जैविक वातावरण में। यह प्रत्यारोपण या उपकरणों के लिए महत्वपूर्ण है जो लंबे समय तक शरीर के तरल पदार्थों के संपर्क में होते हैं।

4. शरीर के तरल पदार्थों के साथ गैर प्रतिक्रियाशील:

   • अपनी गैर-प्रतिक्रियाशील प्रकृति के कारण, टाइटेनियम चिकित्सा अनुप्रयोगों में उपयोग के लिए सुरक्षित है जिसमें रक्त, नमक और अन्य शरीर तरल पदार्थों के दीर्घकालिक संपर्क शामिल हैं।

5. व्यास और मोटाई का अनुकूलनः

   • 150 मिमी से 1300 मिमी तक के व्यास के साथ, इन टाइटेनियम डिस्क को चिकित्सा अनुप्रयोगों की विशिष्ट जरूरतों को पूरा करने के लिए अनुकूलित किया जा सकता है। मोटाई और आकार को भी समायोजित किया जा सकता है,आवेदन की आवश्यकताओं के आधार पर.

चिकित्सा गोल टाइटेनियम डिस्क के अनुप्रयोग:

1. चिकित्सा प्रत्यारोपण:

   • ऑर्थोपेडिक प्रत्यारोपण: टाइटनियम डिस्क का उपयोग जोड़ों के प्रतिस्थापन के भागों के रूप में किया जा सकता है, जैसे कि कूल्हे, घुटने या रीढ़ की हड्डी के लिए। डिस्क फेमोरल सिर, रीढ़ की परत,या अंतर्गर्भाशय के बीच की दूरी.
   • दंत प्रत्यारोपण: टाइटैनियम का व्यापक रूप से दंत प्रत्यारोपण में प्रयोग किया जाता है और इन डिस्कों का उपयोग दंत मुकुट, आधार और दंत प्रोस्थेसिस के अन्य हिस्सों को बनाने के लिए किया जा सकता है।

2. सर्जिकल उपकरण:

   • टाइटेनियम डिस्क को विभिन्न सर्जिकल औजारों में मशीनीकृत किया जा सकता है, जैसे कि काटने वाले ब्लेड, स्केल्पेल, क्लिप्स, और ड्रिल बिट्स।टाइटेनियम की स्थायित्व और पहनने के प्रतिरोध इसे ऐसे उपकरणों के लिए आदर्श बनाते हैं जिन्हें तीक्ष्णता और कार्यक्षमता बनाए रखने की आवश्यकता होती है.

3. प्रोस्थेटिक उपकरण:

   • टाइटेनियम डिस्क प्रोस्थेटिक अंगों और प्रोस्थेटिक जोड़ों के लिए आधार सामग्री के रूप में कार्य कर सकते हैं। उनके हल्के वजन और मजबूत गुण उन्हें प्रोस्थेटिक घुटनों जैसे घटकों के उत्पादन के लिए आदर्श बनाते हैं,कंधे, या कूल्हे के जोड़ों.

4. सर्जिकल प्लेट और पेंच:

   • ऑर्थोपेडिक सर्जरी के दौरान हड्डियों को स्थिर करने के लिए टाइटेनियम डिस्क का उपयोग कभी-कभी सर्जिकल प्लेट, पेंच और छड़ें बनाने में किया जाता है।ये घटक आमतौर पर रोगी की विशिष्ट आवश्यकताओं के अनुरूप आकार और आकार में अनुकूलित होते हैं.

5. हड्डी की प्रतिस्थापन और पुनर्जनन:

   • पुनर्निर्माण सर्जरी में, टाइटनियम डिस्क को हड्डी के पुनरुद्धार के लिए मचान के रूप में इस्तेमाल किया जा सकता है। टाइटनियम सामग्री ऑस्टियोइंटीग्रेशन को बढ़ावा दे सकती है,समय के साथ हड्डी के ऊतक को बढ़ने और प्रत्यारोपण से जुड़ने की अनुमति देना.

6. हृदय संबंधी अनुप्रयोग:

   • टाइटेनियम डिस्क का उपयोग हृदय संबंधी प्रत्यारोपण के लिए घटकों के निर्माण में किया जा सकता है, जैसे हृदय वाल्व या संवहनी स्टेंट।उनकी जैव संगतता से यह सुनिश्चित होता है कि वे रक्त परिसंचरण प्रणाली के भीतर सुरक्षित रूप से कार्य करें.

7. मेडिकल कोटिंग्स:

   • टाइटेनियम डिस्क का उपयोग अन्य चिकित्सा उपकरणों या प्रत्यारोपणों पर जैव संगत कोटिंग जमा करने के लिए स्पटरिंग प्रक्रियाओं में लक्ष्य के रूप में किया जा सकता है।कोटिंग्स में टाइटेनियम ऑक्साइड (TiO2) या अन्य सामग्री की परतें शामिल हो सकती हैं जो प्रत्यारोपण की सतह गुणों में सुधार करती हैं.

विनिर्माण विचारः

1. सामग्री शुद्धताः

   • चिकित्सा अनुप्रयोगों के लिए, टाइटेनियम की शुद्धता महत्वपूर्ण है। ग्रेड 5 टाइटेनियम (जिसे Ti-6Al-4V के रूप में भी जाना जाता है) का आमतौर पर उपयोग किया जाता है, जिसमें 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम होता है।इस मिश्र धातु को इसकी ताकत और ढालने की क्षमता के कारण पसंद किया जाता है, विशेष रूप से बड़े डिस्क के निर्माण में।

2. मशीनिंग और मोल्डिंग:

   • टाइटेनियम डिस्क आमतौर पर उन्नत मशीनिंग तकनीकों का उपयोग करके निर्मित होते हैं, जैसे सीएनसी मिलिंग, टर्निंग और ग्राइंडिंग, आवश्यक व्यास और चिकनी सतह खत्म करने के लिए।मशीनिंग प्रक्रिया को यह सुनिश्चित करना चाहिए कि अंतिम उत्पाद में सटीक आयाम और सतह की गुणवत्ता हो.

3. सतह उपचार:

   • विनिर्माण के बाद, टाइटेनियम डिस्क को अक्सर सतह की कठोरता, आसंजन और संक्षारण प्रतिरोध जैसे गुणों में सुधार के लिए सतह उपचार से गुजरना पड़ता है।या पॉलिशिंग चिकित्सा प्रत्यारोपण में उपयोग के लिए सतह विशेषताओं में सुधार कर सकते हैं.

4. गुणवत्ता नियंत्रण:

   • उत्पादन प्रक्रिया के दौरान उच्च गुणवत्ता नियंत्रण के मानकों को लागू किया जाता है ताकि यह सुनिश्चित किया जा सके कि टाइटेनियम डिस्क चिकित्सा उद्योग के विनिर्देशों को पूरा करते हैं। इसमें संरचनात्मक अखंडता के परीक्षण शामिल हैं,जैव संगतता, और यांत्रिक गुण जैसे कि तन्यता शक्ति, थकान प्रतिरोध और लोच।

टाइटेनियम ग्रेडः

टाइटेनियम को इसकी संरचना, यांत्रिक गुणों और शुद्धता के आधार पर कई ग्रेड में वर्गीकृत किया जाता है।सबसे अधिक इस्तेमाल किए जाने वाले टाइटेनियम मिश्र धातुओं और ग्रेड को एएसटीएम (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मटेरियल्स) और आईएसओ (इंटरनेशनल ऑर्गनाइजेशन फॉर स्टैंडर्डिजेशन) मानकों द्वारा नामित किया गया हैयहाँ टाइटेनियम के मुख्य ग्रेड और उनके विशिष्ट उपयोगों का अवलोकन हैः

1ग्रेड 1: वाणिज्यिक रूप से शुद्ध टाइटेनियम (CP Ti)

• संरचनाः 99.5% टाइटेनियम (थोड़ी मात्रा में लोहा, ऑक्सीजन और अन्य अशुद्धियों के साथ) ।
• यांत्रिक गुण:
  • तन्यता शक्तिः ~ 240 एमपीए (35 केसी)
  • आउटपुट शक्तिः ~170 एमपीए (25 ksi)
  • लम्बाईः कम से कम 24%
• विशेषताएं:
  • ग्रेड 1 सभी टाइटेनियम ग्रेडों में सबसे नरम और सबसे लचीला है, जो उत्कृष्ट संक्षारण प्रतिरोध और ढालने की क्षमता प्रदान करता है।
  • इसमें सबसे अच्छी वेल्डेबिलिटी है और इसे मशीनिंग करना आसान है, जिससे इसे जटिल आकारों की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बना दिया जाता है।
• अनुप्रयोग:
  • रासायनिक प्रसंस्करण (जैसे, टैंक, पाइपिंग और हीट एक्सचेंजर) ।
  • समुद्री वातावरण (उदाहरण के लिए, निर्जलीकरण उपकरण) ।
  • चिकित्सा प्रत्यारोपण (जैसे, दंत प्रत्यारोपण, प्रोस्थेटिक उपकरण और सर्जिकल उपकरण) ।
  • एयरोस्पेस घटक जहां ताकत एक महत्वपूर्ण कारक नहीं है।

2ग्रेड 2: वाणिज्यिक रूप से शुद्ध टाइटेनियम

• संरचनाः 99% टाइटेनियम (आयुध, ऑक्सीजन और अन्य अशुद्धियों के साथ) ।
• यांत्रिक गुण:
  • तन्यता शक्तिः ~ 400 एमपीए (58 ksi)
  • आउटपुट शक्तिः ~ 275 एमपीए (40 ksi)
  • लम्बाईः कम से कम 20%
• विशेषताएं:
  • ग्रेड 1 की तुलना में उच्च शक्ति, अच्छी ढालना और उत्कृष्ट संक्षारण प्रतिरोध के साथ।
  • ग्रेड 2 इसकी ताकत, लचीलापन और संक्षारण प्रतिरोध के संतुलन के कारण सबसे व्यापक रूप से उपयोग किया जाने वाला वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड है।
• अनुप्रयोग:
  • एयरोस्पेस पार्ट्स (जैसे, विमान के धड़, पंख, निकास) ।
  • समुद्री उपकरण और रासायनिक प्रसंस्करण।
  • चिकित्सा प्रत्यारोपण (उदाहरण के लिए, ऑर्थोपेडिक प्रत्यारोपण, हड्डी प्लेट) ।

3ग्रेड 3: वाणिज्यिक रूप से शुद्ध टाइटेनियम

• संरचनाः 98.5% टाइटेनियम (थोड़ी मात्रा में लोहा, ऑक्सीजन और अन्य अशुद्धियों के साथ) ।
• यांत्रिक गुण:
  • तन्यता शक्तिः ~ 450 एमपीए (65 ksi)
  • आउटपुट शक्तिः ~ 350 MPa (51 ksi)
  • लम्बाईः न्यूनतम 18%
• विशेषताएं:
  • ग्रेड 1 और 2 की तुलना में उच्च शक्ति प्रदान करता है जबकि अच्छी संक्षारण प्रतिरोध को बनाए रखता है।
  • बढ़ी हुई ताकत के कारण ग्रेड 1 और 2 की तुलना में अधिक कठिन है।
• अनुप्रयोग:
  • विमान संरचनाएं और घटक जहां अतिरिक्त शक्ति की आवश्यकता होती है लेकिन वजन को कम से कम किया जाना चाहिए।
  • समुद्री वातावरण और रासायनिक प्रसंस्करण (उदाहरण के लिए, हीट एक्सचेंजर, प्रतिक्रिया पात्र) ।

4ग्रेड 4: वाणिज्यिक रूप से शुद्ध टाइटेनियम

• संरचनाः 99% टाइटेनियम (आयुध, ऑक्सीजन और अन्य अशुद्धियों के साथ) ।
• यांत्रिक गुण:
  • तन्यता शक्तिः ~ 550 एमपीए (80 क्सी)
  • आउटपुट शक्तिः ~ 480 MPa (70 ksi)
  • लम्बाईः कम से कम 15%
• विशेषताएं:
  • ग्रेड 4 वाणिज्यिक रूप से शुद्ध ग्रेडों में सबसे मजबूत है।
  • इसमें उत्कृष्ट संक्षारण प्रतिरोध है, लेकिन ग्रेड 1 3 की तुलना में वेल्ड और बनाने में कठिन है।
• अनुप्रयोग:
  • एयरोस्पेस: संरचनात्मक घटकों में उपयोग किया जाता है जहां शक्ति और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है।
  • रासायनिक प्रसंस्करण और समुद्री अनुप्रयोग (विशेष रूप से जहां उच्च शक्ति की आवश्यकता होती है) ।

5ग्रेड 5: Ti-6Al-4V (टाइटानियम मिश्र धातु)

• संरचनाः 90% टाइटेनियम, 6% एल्यूमीनियम, 4% वैनेडियम।
• यांत्रिक गुण:
  • तन्यता शक्तिः ~ 900 एमपीए (130 ksi)
  • आउटपुट शक्तिः ~ 800 एमपीए (116 ksi)
  • लम्बाईः 10~15%
• विशेषताएं:
  • अल्फा-बीटा मिश्र धातु, उच्च शक्ति, हल्के वजन और उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।
  • इस ग्रेड में अच्छी वेल्डेबिलिटी और फोर्मैबिलिटी होती है, लेकिन व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में मशीन करना अभी भी अधिक कठिन है।
• अनुप्रयोग:
  • एयरोस्पेस: विमान इंजन, विमान के फ्रेम, लैंडिंग गियर और विमान के संरचनात्मक भागों के लिए।
  • चिकित्सा प्रत्यारोपण: कूल्हे के प्रतिस्थापन, हड्डी प्लेट और दंत प्रत्यारोपण के लिए उपयोग किया जाता है।
  • समुद्री वातावरण: विशेष रूप से उच्च तनाव वाले घटकों में।
  • खेल उपकरण: उच्च प्रदर्शन वाली साइकिल, गोल्फ क्लब आदि।

6ग्रेड 7: Ti-0.2Pd (टाइटानियम मिश्र धातु)

• संरचनाः 0.2% पैलाडियम, संतुलन टाइटेनियम।
• यांत्रिक गुण:
  • शक्ति के मामले में ग्रेड 2 के समान लेकिन विशेष रूप से क्लोरीन और समुद्री जल के प्रति संक्षारण प्रतिरोध में वृद्धि के साथ।
• विशेषताएं:
  • पल्लाडियम के अतिरिक्त इस मिश्र धातु को कुछ क्लोराइड वातावरणों के प्रतिरोध में वृद्धि मिलती है।
• अनुप्रयोग:
  • रासायनिक प्रसंस्करण: अत्यधिक संक्षारक वातावरण में उपयोग किया जाता है, जैसे क्लोरीन उत्पादन और रासायनिक रिएक्टर।

7ग्रेड 9: Ti-3Al-2.5V (टाइटानियम मिश्र धातु)

• संरचनाः 3% एल्यूमीनियम, 2.5% वैनेडियम, संतुलन टाइटेनियम।
• यांत्रिक गुण:
  • तन्यता शक्तिः ~ 600 एमपीए (87 ksi)
  • आउटपुट शक्तिः ~ 550 एमपीए (80 ksi)
  • लम्बाईः कम से कम 15%
• विशेषताएं:
  • एक अल्फा-बीटा मिश्र धातु जिसमें ताकत, आकार और संक्षारण प्रतिरोध का अच्छा संतुलन है।
• अनुप्रयोग:
  • एयरोस्पेस: विमान संरचनात्मक घटक।
  • चिकित्सा प्रत्यारोपण: हड्डी की प्लेटें और दंत प्रत्यारोपण।
  • खेल उपकरण और ऑटोमोबाइल पार्ट्स।

8ग्रेड 12: Ti-0.3Mo-0.8Ni (टाइटानियम मिश्र धातु)

• संरचनाः 0.3% मोलिब्डेनम, 0.8% निकेल, संतुलन टाइटेनियम।
• यांत्रिक गुण:
  • तन्यता शक्तिः ~ 620 एमपीए (90 केसी)
  • आउटपुट शक्तिः ~ 550 एमपीए (80 ksi)
  • लम्बाईः कम से कम 15%
• विशेषताएं:
  • सल्फ्यूरिक एसिड और क्लोराइड दोनों वातावरणों में उत्कृष्ट संक्षारण प्रतिरोध।
  • शुद्ध टाइटेनियम ग्रेड की तुलना में अधिक मजबूत और अधिक ढाला जा सकता है।
• अनुप्रयोग:
  • समुद्री और रासायनिक प्रसंस्करण उद्योग, जिसमें टैंक और हीट एक्सचेंजर शामिल हैं।
  • एयरोस्पेस अनुप्रयोग।

9ग्रेड 23: Ti-6Al-4V ELI (अति कम अंतराल)

• संरचनाः 90% टाइटेनियम, 6% एल्यूमीनियम, 4% वैनेडियम (ग्रेड 5 के समान, लेकिन इंटरस्टिशियल तत्वों के कम स्तर के साथ) ।
• यांत्रिक गुण:
  • तन्य शक्तिः ~ 880 एमपीए (128 ksi)
  • आउटपुट शक्तिः ~ 780 MPa (113 ksi)
  • लम्बाईः 10~15%
• विशेषताएं:
  • कम अंतराल सामग्री बेहतर लचीलापन और फ्रैक्चर कठोरता के लिए, इसे चिकित्सा अनुप्रयोगों के लिए आदर्श बनाता है जहां थकान प्रतिरोध और दीर्घकालिक विश्वसनीयता महत्वपूर्ण हैं।
• अनुप्रयोग:
  • चिकित्सा प्रत्यारोपण (उदाहरण के लिए, ऑर्थोपेडिक और दंत प्रत्यारोपण)
  • एयरोस्पेस और उच्च प्रदर्शन अनुप्रयोग।

सारांश:

150 मिमी से 1300 मिमी तक के व्यास वाले मेडिकल गोल टाइटेनियम डिस्क चिकित्सा क्षेत्र में कई प्रकार के अनुप्रयोगों के लिए आवश्यक घटक हैं, जिनमें प्रत्यारोपण, प्रोस्थेटिक्स,सर्जिकल उपकरणटाइटेनियम के अद्वितीय गुण जैसे जैव संगतता, शक्ति, संक्षारण प्रतिरोध,यह महत्वपूर्ण चिकित्सा उपकरणों और प्रत्यारोपणों के लिए पसंदीदा सामग्री है।विभिन्न अनुप्रयोगों के लिए इन डिस्क को अनुकूलित करने की क्षमता यह सुनिश्चित करती है कि वे स्वास्थ्य सेवा उद्योग की विशिष्ट आवश्यकताओं को पूरा करें, लंबे समय तक चलने वाले,मरीजों और चिकित्सा पेशेवरों के लिए विश्वसनीय समाधान.

निष्कर्ष:

टाइटेनियम मिश्र धातु स्पटरिंग लक्ष्य, जिसमें टियाएल मिश्र धातु शामिल हैं, व्यापक रूप से एयरोस्पेस से इलेक्ट्रॉनिक्स और बायोमेडिकल तक उद्योगों में कोटिंग अनुप्रयोगों के लिए उपयोग की जाने वाली बहुमुखी सामग्री हैं।ये सामग्री असाधारण गुण प्रदान करती हैं जैसे कि शक्ति, संक्षारण प्रतिरोध, जैव संगतता, और पहनने के प्रतिरोध, उन्हें मांग वाले अनुप्रयोगों के लिए आदर्श बनाते हैं जिन्हें टिकाऊ, उच्च प्रदर्शन वाली पतली फिल्मों की आवश्यकता होती है।टाइटेनियम स्पटरिंग लक्ष्य का चयन करते समय, मिश्र धातु संरचना, शुद्धता और लक्ष्य ज्यामिति जैसे कारकों को स्पटरिंग प्रक्रिया में इष्टतम परिणाम प्राप्त करने के लिए माना जाना चाहिए।
