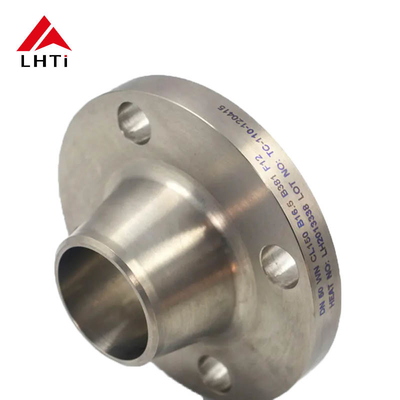

कक्षा 150 ASME B16.5 टाइटेनियम Gr2 Gr5 Gr7 वेल्ड नेक फ्लैंग्स पाइपलाइन उपयोग के लिए RF

कक्षा 150 ASME B16.5 टाइटेनियम Gr2 Gr5 Gr7 वेल्ड नेक फ्लैंग्स पाइपलाइन उपयोग के लिए RF

1. ASME B16.5 टाइटेनियम फ्लैंग्स

ASME B16.5 फ्लैंग्स और फ्लैंग फिटिंग के लिए अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) द्वारा विकसित एक व्यापक रूप से मान्यता प्राप्त मानक है।यह मानक 1/2 इंच से 24 इंच के आकार और 150 से 2500 पीएसआई तक दबाव रेटिंग के लिए फ्लैंग्स को कवर करता हैASME B16.5 के अनुसार निर्मित टाइटेनियम फ्लैंग्स का उपयोग उन अनुप्रयोगों में किया जाता है जहां टाइटेनियम का असाधारण संक्षारण प्रतिरोध, शक्ति और हल्के गुण आवश्यक हैं।

2.वर्ग 150 टाइटेनियम वेल्ड नेक फ्लैंज के लिए विनिर्देश

तकनीकी मापदंडः

3टाइटेनियम फ्लैंग्स के उपयोग के फायदे

मज़बूत और भरोसेमंद संबंध

• बढ़ी हुई मजबूती: वेल्ड नेक फ्लैंज का डिज़ाइन, जिसकी कॉपर नेक धीरे-धीरे पाइप में संक्रमण करती है, एक मजबूत, निर्बाध कनेक्शन प्रदान करती है।यह कॉपरिंग संयुक्त पर तनाव की एकाग्रता को कम करती है और पाइप से फ्लैंज तक दबाव और तनाव के चिकनी हस्तांतरण को सुनिश्चित करती है.
• कोई तनाव वृद्धि नहींः गर्दन से फ्लैंज तक निरंतर कॉपर के कारण, वेल्ड तनाव वृद्धि के गठन के लिए कम प्रवण है, दबाव के तहत विफलता के जोखिम को कम करता है।

बेहतर रिसाव प्रतिरोध

• सुचारू संक्रमणः वेल्ड नेक फ्लैंज का क्रमिक संक्रमण एक सुचारू आंतरिक छेद सुनिश्चित करता है, जो अशांति को कम करता है और रिसाव की संभावना को कम करता है।यह चिकनाई उच्च दबाव या उच्च तापमान प्रणालियों में विशेष रूप से महत्वपूर्ण है जहां रिसाव से सुरक्षा और परिचालन के गंभीर परिणाम हो सकते हैं.
• दबाव वितरण: डिजाइन दबाव के बेहतर वितरण की अनुमति देता है, विशेष रूप से महत्वपूर्ण अनुप्रयोगों में जहां रिसाव खतरनाक या महंगे होंगे।

रखरखाव में आसानी

• पुनः उपयोगः वेल्ड नेक फ्लैंग्स का पुनः उपयोग कई मामलों में किया जा सकता है क्योंकि फ्लैंग और पाइप एक साथ वेल्डेड होते हैं ताकि यदि आवश्यक हो तो उन्हें आसानी से काटा और फिर से वेल्डेड किया जा सके।यह विशेष रूप से उन प्रणालियों में मूल्यवान है जहां वर्षों के दौरान विघटन और पुनः संयोजन की आवश्यकता हो सकती है.
• विफलता की संभावना कमः मजबूत कनेक्शन और थकान के प्रति उच्च प्रतिरोध के कारण, वेल्ड नेक फ्लैंग्स में आम तौर पर अधिक जीवनकाल होता है और कम बार रखरखाव की आवश्यकता होती है।

अनुप्रयोगों में बहुमुखी प्रतिभा

• विभिन्न दबाव रेटिंग्सः वेल्ड नेक फ्लैंग्स विभिन्न दबाव रेटिंग्स में आते हैं, जो उन्हें निम्न दबाव से उच्च दबाव प्रणालियों तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाते हैं।
• विभिन्न आकारों और सामग्रियों के लिए अनुकूलः वे विभिन्न पाइप आकारों और सामग्रियों के साथ प्रणालियों में उपयोग किए जा सकते हैं, जिससे उन्हें कई औद्योगिक अनुप्रयोगों के लिए बहुमुखी बना दिया जाता है, जिसमें उच्च तापमान,उच्च दबाव, और संक्षारक वातावरण।
• वेल्डिंग विकल्पों की विविधताः वेल्ड गर्दन फ्लैंज के डिजाइन विभिन्न प्रकार के वेल्डिंग विधियों के लिए अनुमति देता है, जैसे कि बट वेल्डिंग या सॉकेट वेल्डिंग,आवेदन की विशिष्ट आवश्यकताओं के आधार पर.

कठोर वातावरण में अधिक टिकाऊपन

• संक्षारण प्रतिरोधः वेल्ड गर्दन के फ्लैंग्स को अक्सर उन सामग्रियों से निर्मित किया जाता है जो संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं (जैसे, स्टेनलेस स्टील, मिश्र धातु स्टील्स, या विशेष कोटिंग्स) ।यह उन्हें कठोर वातावरण में उपयोग के लिए आदर्श बनाता है, जिसमें रासायनिक संयंत्र, समुद्री प्रणाली और तेल और गैस पाइपलाइन शामिल हैं।
• उच्च तापमान और उच्च दबाव प्रतिरोधः वे संरचनात्मक अखंडता को खतरे में डाले बिना उच्च परिचालन तापमान और दबाव का सामना कर सकते हैं,उन्हें बिजली संयंत्रों में महत्वपूर्ण अनुप्रयोगों के लिए उपयुक्त बनाना, रिफाइनरियों और अन्य उद्योगों में जहां चरम परिस्थितियां आम हैं।

थकान और तनाव को कम करता है

• चिकनी प्रवाह पथः वेल्ड नेक फ्लैंज का कॉपरिंग डिज़ाइन यह सुनिश्चित करता है कि पाइप का तनाव और दबाव समान रूप से वितरित हो, जिससे समय के साथ थकान का खतरा कम हो जाता है।यह वेल्ड गर्दन flanges उच्च तनाव अनुप्रयोगों के लिए आदर्श बनाता है जहां कंपन, थर्मल विस्तार, या यांत्रिक तनाव चिंता का विषय है।
• तनाव एकाग्रता को समाप्त करता है: अन्य फ्लैंग्स के विपरीत जिनके तेज कोने या अचानक संक्रमण हो सकते हैं, वेल्ड नेक फ्लैंग्स तनाव एकाग्रता बिंदुओं को समाप्त करते हैं,उतार-चढ़ाव वाले भार और परिस्थितियों में कनेक्शन को अधिक टिकाऊ बनाना.

बेहतर संरेखण और फिटनेस

• सटीक संरेखणः वेल्ड नेक फ्लैंज का डिजाइन यह सुनिश्चित करता है कि पाइप और फ्लैंज सटीक रूप से संरेखित हों, जिसके परिणामस्वरूप अधिक सटीक और मजबूत वेल्ड हो।यह स्थापना के दौरान संरेखण समस्याओं की संभावना को कम करता है और एक बेहतर समग्र सील सुनिश्चित करता है.

4विभिन्न टाइटेनियम ग्रेड

वाणिज्यिक रूप से शुद्ध (सीपी) टाइटेनियम ग्रेड

वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड वे हैं जिनमें अन्य तत्वों की न्यूनतम मात्रा होती है। इन ग्रेड में उत्कृष्ट संक्षारण प्रतिरोध होता है, लेकिन उनकी ताकत टाइटेनियम मिश्र धातु की तुलना में कम होती है.वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां संक्षारण प्रतिरोध प्राथमिक चिंता का विषय है

ग्रेड 1 (सीपी-1):

• संरचनाः ~99.5% शुद्ध टाइटेनियम, ऑक्सीजन, लोहे, कार्बन और अन्य अशुद्धियों की छोटी मात्रा के साथ।
• गुण: उत्कृष्ट संक्षारण प्रतिरोध, उच्च लचीलापन और ढालने की क्षमता। यह ग्रेड वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे नरम है।
• अनुप्रयोगः समुद्री वातावरण, रासायनिक प्रसंस्करण और उच्च संक्षारण प्रतिरोध और कम शक्ति की आवश्यकता वाले अनुप्रयोग।

ग्रेड 2 (सीपी-2):

• संरचनाः ~99.2% शुद्ध टाइटेनियम।
• गुणः संक्षारण प्रतिरोध और शक्ति का संतुलन प्रदान करता है। यह वाणिज्यिक रूप से शुद्ध टाइटेनियम का सबसे व्यापक रूप से उपयोग किया जाने वाला ग्रेड है और ग्रेड 1 से अधिक मजबूत है।
• अनुप्रयोगः रासायनिक प्रसंस्करण, समुद्री, और चिकित्सा अनुप्रयोग। यह आक्रामक वातावरण में दबाव वाहिकाओं, हीट एक्सचेंजर और टैंकों में भी उपयोग किया जाता है।

ग्रेड 3 (सीपी-3):

• संरचनाः ~99% शुद्ध टाइटेनियम।
• गुणः ग्रेड 2 से अधिक शक्ति, लेकिन अभी भी अच्छा संक्षारण प्रतिरोध और ढालना प्रदान करता है। यह कम ग्रेड की तुलना में तनाव और थकान के लिए अधिक प्रतिरोधी है।
• अनुप्रयोगः रासायनिक और पेट्रोकेमिकल प्रसंस्करण, एयरोस्पेस घटक, और अन्य उच्च शक्ति, संक्षारण प्रतिरोधी अनुप्रयोग।

ग्रेड 4 (सीपी-4):

• संरचनाः ~98.5% शुद्ध टाइटेनियम।
• गुण: वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे अधिक शक्ति, लेकिन अभी भी उत्कृष्ट संक्षारण प्रतिरोध बनाए रखता है। यह निम्न ग्रेड की तुलना में कम रूपनीय है।
• अनुप्रयोगः उच्च शक्ति वाले अनुप्रयोग जैसे समुद्री, एयरोस्पेस और रासायनिक प्रसंस्करण जहां शक्ति और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है।

टाइटेनियम मिश्र धातु

टाइटेनियम मिश्र धातु आमतौर पर व्यावसायिक रूप से शुद्ध टाइटेनियम से अधिक मजबूत होती है और एल्यूमीनियम, वैनेडियम, मोलिब्डेनम और अन्य जैसे मिश्र धातु तत्वों को जोड़कर बनाई जाती है।इन मिश्र धातुओं का उपयोग उच्च शक्ति वाले अनुप्रयोगों में किया जाता है।, बेहतर पहनने के प्रतिरोध और अन्य यांत्रिक गुण आवश्यक हैं।

ग्रेड 5 (Ti-6Al-4V):

• संरचनाः 90% टाइटेनियम, 6% एल्यूमीनियम, 4% वैनेडियम।
• गुणः यह उच्च शक्ति, उत्कृष्ट संक्षारण प्रतिरोध और अच्छी वेल्डेबिलिटी के कारण सबसे अधिक इस्तेमाल किया जाने वाला टाइटेनियम मिश्र धातु है।यह शुद्ध टाइटेनियम की तुलना में बेहतर शक्ति है और अच्छी मोल्डिंग बनाए रखता है.
• अनुप्रयोगः एयरोस्पेस, ऑटोमोबाइल, चिकित्सा प्रत्यारोपण (जैसे जोड़ों के प्रतिस्थापन), और समुद्री अनुप्रयोग।

ग्रेड 9 (Ti-3Al-2.5V):

• संरचनाः 90.5% टाइटेनियम, 3% एल्यूमीनियम, 2.5% वैनेडियम।
• गुणः यह मिश्र धातु शुद्ध टाइटेनियम से अधिक मजबूत है और इसमें अच्छी वेल्डेबिलिटी है। इसका उपयोग उन अनुप्रयोगों में किया जाता है जहां शक्ति और संक्षारण प्रतिरोध के संयोजन की आवश्यकता होती है,लेकिन मिश्र धातु ग्रेड 5 से हल्का और अधिक लचीला है.
• अनुप्रयोग: एयरोस्पेस, ऑटोमोटिव और औद्योगिक अनुप्रयोग, जिसमें ट्यूबिंग, फ्रेम और उच्च-शक्ति वाले घटक शामिल हैं।

ग्रेड 12 (Ti-0.3Mo-0.8Ni):

• संरचनाः 88.3% टाइटेनियम, 0.3% मोलिब्डेनम, 0.8% निकल।
• गुणः ग्रेड 12 शुद्ध टाइटेनियम के संक्षारण प्रतिरोध और टाइटेनियम मिश्र धातुओं की ताकत के बीच संतुलन प्रदान करता है।यह अच्छी वेल्डेबिलिटी भी है और आक्रामक रासायनिक वातावरण के लिए विशेष रूप से प्रतिरोधी है.
• अनुप्रयोग: रासायनिक प्रसंस्करण, बिजली उत्पादन और समुद्री वातावरण, विशेष रूप से जहां संक्षारण और तनाव दोनों के लिए प्रतिरोध महत्वपूर्ण है।

ग्रेड 23 (Ti-6Al-4V ELI):

• संरचनाः 90% टाइटेनियम, 6% एल्यूमीनियम, 4% वैनेडियम (अति कम अंतराल) ।
• गुणः यह ग्रेड 5 का एक संस्करण है जिसमें ऑक्सीजन और अन्य अशुद्धियों का स्तर कम है, जो इसकी फ्रैक्चर कठोरता और थकान शक्ति में सुधार करता है।यह विशेष रूप से उच्च शक्ति और कम अंतराल वाले अनुप्रयोगों के लिए फायदेमंद है.
• अनुप्रयोग: चिकित्सा प्रत्यारोपण (जैसे कूल्हे और घुटने के प्रतिस्थापन), एयरोस्पेस और उच्च प्रदर्शन वाले औद्योगिक अनुप्रयोग।

ग्रेड 7 (Ti-0.15Pd):

• संरचनाः 99% टाइटेनियम 0.12-0.25% पैलेडियम के साथ।
• गुणः ग्रेड 7 ग्रेड 2 के संक्षारण प्रतिरोध को आक्रामक वातावरण में संक्षारण प्रतिरोध के साथ जोड़ता है, विशेष रूप से एसिड में।पैलाडियम के अतिरिक्त यह तनाव जंग दरार के लिए अधिक प्रतिरोधी बनाता है और इसकी वेल्डेबिलिटी में सुधार करता है.
• अनुप्रयोगः रासायनिक और पेट्रोकेमिकल प्रसंस्करण, विशेष रूप से हाइड्रोक्लोरिक एसिड और अन्य संक्षारक वातावरण में।

ग्रेड 11 (Ti-0.3Pd):

• संरचनाः 99% टाइटेनियम 0.12-0.25% पैलेडियम के साथ।
• गुणः ग्रेड 7 के समान लेकिन थोड़ा अलग पैलाडियम सामग्री के साथ, उत्कृष्ट संक्षारण प्रतिरोध और बेहतर ढालना प्रदान करता है।
• अनुप्रयोगः कठोर रासायनिक वातावरण में उपयोग किया जाता है, विशेष रूप से क्लोर-अल्काली उत्पादों और अन्य उद्योगों के उत्पादन में जहां संक्षारण प्रतिरोध सर्वोपरि है।

5आवेदन

एलएचटीआई टाइटेनियम फ्लैंज को उच्च तापमान और दबावों का सामना करने के लिए डिज़ाइन किया गया है, जिससे यह विभिन्न अनुप्रयोगों के लिए अत्यधिक विश्वसनीय है।यह उच्च गुणवत्ता वाली टाइटेनियम सामग्री से बना है जो जंग प्रतिरोधी है और उच्च शक्ति प्रदान करता हैउत्पाद की सतह उपचार में चमकाना, रेत झड़ाना, एनोडाइजिंग और बहुत कुछ शामिल है, जिससे यह टिकाऊ और लंबे समय तक चलने वाला हो जाता है।

यह उत्पाद न्यूनतम आदेश मात्रा 1 टुकड़ा के साथ आता है, और यह $ 35 से $ 125 की कीमत सीमा में उपलब्ध है।यह सुरक्षित वितरण के लिए एक लकड़ी के पैकेज में पैक किया जाता है और 10 दिनों की डिलीवरी समय हैउत्पाद के लिए भुगतान की शर्तों में टी/टी, एल/सी और अन्य विकल्प शामिल हैं।

एलएचटीआई टाइटेनियम फ्लैंज विभिन्न अनुप्रयोग परिदृश्यों के लिए उपयुक्त है जिनमें शामिल हैंः

• पाइपलाइनः उत्पाद का उपयोग पाइपलाइन अनुप्रयोगों में किया जाता है, जिसमें तेल और गैस पाइपलाइन, पानी पाइपलाइन आदि शामिल हैं। यह पाइपलाइन के विभिन्न वर्गों को जोड़ने में मदद करता है,तरल पदार्थों का सुचारू प्रवाह सुनिश्चित करना.
• पेट्रोलियमः एलएचटीआई टाइटेनियम फ्लैंज का उपयोग पेट्रोलियम उद्योग में विभिन्न अनुप्रयोगों के लिए किया जाता है, जिसमें शोधन, ड्रिलिंग और अधिक शामिल हैं।यह उच्च तापमान और उच्च दबाव वातावरण में उपयोग के लिए उपयुक्त है, जिससे यह अत्यधिक विश्वसनीय हो जाता है।
• रासायनिकः इस उत्पाद का उपयोग रासायनिक उद्योग में विभिन्न अनुप्रयोगों के लिए किया जाता है, जिसमें प्रसंस्करण, परिवहन आदि शामिल हैं। यह जंग प्रतिरोधी है,इसे संक्षारक वातावरण में उपयोग के लिए उपयुक्त बनाना.

एलएचटीआई टाइटेनियम फ्लैंज अत्यधिक विश्वसनीय और विभिन्न अनुप्रयोगों के लिए उपयुक्त है। यह उच्च शक्ति और स्थायित्व प्रदान करता है, जिससे यह विभिन्न उद्योगों के लिए एक लागत प्रभावी समाधान बन जाता है।10000 की आपूर्ति क्षमता के साथ, उत्पाद विभिन्न ग्राहकों की जरूरतों को पूरा करने के लिए आसानी से उपलब्ध है।
