| ब्रांड नाम: | LHTi,China |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/पी, डी/ए, वेस्टर्न यूनियन, टी/टी, मनीग्राम |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

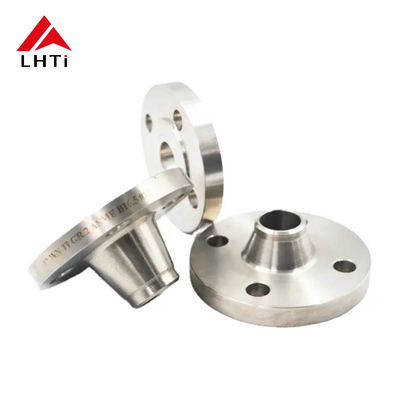

टाइटेनियम ASME B16.5 Gr1 Gr2 Gr7 WNRF वेल्ड नेक फ्लैंग्स पाइपिंग सिस्टम के लिए ऊंचा चेहरा
ASME B16.5 फ्लैंग्स और फ्लैंग फिटिंग के लिए अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) द्वारा विकसित एक व्यापक रूप से मान्यता प्राप्त मानक है।यह मानक 1/2 इंच से 24 इंच के आकार और 150 से 2500 पीएसआई तक दबाव रेटिंग के लिए फ्लैंग्स को कवर करता हैASME B16.5 के अनुसार निर्मित टाइटेनियम फ्लैंग्स का उपयोग उन अनुप्रयोगों में किया जाता है जहां टाइटेनियम का असाधारण संक्षारण प्रतिरोध, शक्ति और हल्के गुण आवश्यक हैं।
| उत्पाद | टाइटेनियम वेल्ड नेक फ्लैंज |
| वस्तु का नाम | ऊंचा चेहरा वेल्डिंग गर्दन WN आरएफ टाइटेनियम flange के निर्माता |
| आवेदन | रासायनिक उद्योग |
| मानक | एएनएसआई बी165, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628 |
| सामग्री | ग्रेड 1, ग्रेड 2, ग्रेड 5, ग्रेड 7, ग्रेड 12 |
| आकार | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| दबाव | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 हालांकि PN250/ 150LB, 250LB, 300LB, 400LB, 500LB, 600LB, 900LB, 1500LB, 2500LB। |
| सीलिंग सतह | आरएफ, एफएफ, टीजी, आरजे आदि। |
| तकनीक | फ्राग और सीएनसी मशीनिंग |
| वर्ग 150 टाइटेनियम वेल्ड नेक फ्लैंज | ||||||||||
| नाम. पाइप आकार |
फ्लैंज डाय। | फ्लैंज मोटाई | हब डाय, बेस पर। | उठाया चेहरा Dia. | वेल्ड प्वाइंट में हब डाय | नहीं. का छेद |
दीया। का बोल्ट |
दिन का बोल्ट सर्कल |
उबाऊ दीया। |
लम्बाई हब के माध्यम से |
| आधा | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | आधा | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | आधा | 1-1/2 | 1-11/16 | 1.05 | 4 | आधा | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | आधा | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | आधा | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | आधा | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | ३-९-१६ | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | ६-७-१६ | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | ९-२ | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | ९-११-१६ | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | १४-४ | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | २३-१/२ | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | १९-७-८ | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | २७-१/२ | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | २९-१/२ | 23.25 | 6 |
3टाइटेनियम के विभिन्न ग्रेड
| ग्रेड | रचना | प्रमुख गुण | सामान्य अनुप्रयोग |
|---|---|---|---|
| सीपी1 | 99.5 प्रतिशत टाइटेनियम | उत्कृष्ट संक्षारण प्रतिरोध, कम शक्ति | रासायनिक प्रसंस्करण |
| सीपी2 | 99.2% टाइटेनियम | अच्छी ताकत, उत्कृष्ट संक्षारण प्रतिरोध | एयरोस्पेस, समुद्री, चिकित्सा प्रत्यारोपण |
| ग्रेड 5 | 90% Ti, 6% Al, 4% V | उच्च शक्ति, अच्छा संक्षारण प्रतिरोध | एयरोस्पेस, सैन्य, चिकित्सा |
| ग्रेड 23 | 90% Ti, 6% Al, 4% V (ELI) | उत्कृष्ट थकान प्रतिरोध, जैव संगतता | एयरोस्पेस, चिकित्सा प्रत्यारोपण |
| ग्रेड 12 | Ti-0.3Mo-0.8Ni | संतुलित शक्ति और संक्षारण प्रतिरोध | समुद्री, रासायनिक, पेट्रोकेमिकल |
5विभिन्न टाइटेनियम ग्रेड
| ग्रेड | तन्यता शक्ति (min) | उपज शक्ति (min) | लम्बाई ((%) | |||
| घटक | क्सि | एमपीए | क्सि | एमपीए | ||
| ग्रेड 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| Gr2 | Ta2 | 50 | 345 | 40 | 275 | 20 |
| ग्रेड 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| Gr7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| Gr9 | Ti-3Al-2.5V | 90 | 620 | 70 | 483 | 15 |
| Gr12 | Ti-0.3Mo-0.8Ni | 70 | 483 | 50 | 345 | 18 |
6.टाइटेनियम वेल्ड नेक फ्लैंज का पैकेज
टाइटेनियम वेल्ड नेक फ्लैंग्स का उपयोग विभिन्न उद्योगों में किया जाता है जिनमें पेट्रोकेमिकल, तेल और गैस, बिजली उत्पादन, थोक तरल परिवहन, रसायन, दवा, पल्प और कागज विनिर्माण,वस्त्र और अन्य. टाइटैनियम वेल्ड गर्दन फ्लैंग्स को पैक किया जाता है ताकि शिपमेंट के दौरान कोई क्षति न हो। निर्यात के मामले में, मानक निर्यात पैकेजिंग प्लाईवुड बॉक्स में की जाती है। आपकी आवश्यकता के अनुसार मार्किंग की जा सकती है।
