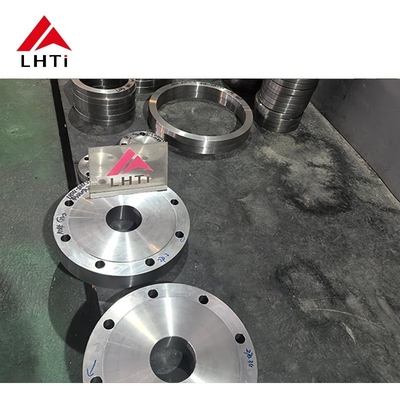

ASME B16.5 Gr1 Gr2 Gr12 SO Flange Slip On Flange Class 150 SORF SOFF पानी के पाइपों के लिए ऊंचा चेहरा/फ्लैट चेहरा

ASME B16.5 Gr1 Gr2 Gr12 SO Flange Slip On Flange Class 150 SORF SOFF पानी के पाइपों के लिए ऊंचा चेहरा/फ्लैट चेहरा

डीआईएन 86030 टाइटेनियम प्लेट फ्लैंज का उत्पाद परिचय

टाइटेनियम के मिश्र धातुओं से निर्मित टाइटेनियम के फ्लैंग्स अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.

उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और रेंगने प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.

टाइटेनियम स्लिप-ऑन फ्लैंग्स, जो ASME B16.5 मानकों के अनुरूप हैं और ग्रेड 2 टाइटेनियम मिश्र धातु से बने हैं, तेल और गैस उद्योग में महत्वपूर्ण भूमिका निभाते हैं।इन ऊंचा चेहरे के साथ flanges उच्च दबाव और संक्षारक वातावरण के अधीन पाइपलाइनों और उपकरणों में सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए डिज़ाइन किया गया हैइस पेपर में ASME B16.5 ग्रेड 2 क्लास 150 टाइटेनियम स्लिप-ऑन फ्लैंग्स के विनिर्देशों, विशेषताओं और अनुप्रयोगों की जांच की गई है,तेल और गैस क्षेत्र में परिचालन दक्षता और विश्वसनीयता बढ़ाने में उनके महत्व को उजागर करना.

तेल और गैस उद्योग पाइपलाइन प्रणालियों और उपकरणों की अखंडता बनाए रखने के लिए मजबूत और टिकाऊ घटकों पर बहुत अधिक निर्भर करता है।टाइटेनियम स्लिप-ऑन फ्लैंग्स को उनके असाधारण संक्षारण प्रतिरोध और यांत्रिक गुणों के लिए पसंद किया जाता है, उन्हें अपतटीय प्लेटफार्मों, रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं।और ASME B16 के प्रदर्शन विशेषताओं.5 ग्रेड 2 वर्ग 150 टाइटानियम स्लिप-ऑन फ्लैंग्स के साथ उठाया चेहरा, तरल पदार्थ परिवहन, उच्च तापमान से संबंधित चुनौतियों से निपटने में उनकी भूमिका का विवरण,तेल और गैस संचालन में मिले आक्रामक मीडिया.

ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्स आमतौर पर टाइटेनियम और टाइटेनियम मिश्र धातु के विभिन्न ग्रेड में उपलब्ध हैं। ग्रेड की पसंद विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करती है,जंग प्रतिरोध सहित, यांत्रिक गुण, और लागत विचार।

1. वाणिज्यिक रूप से शुद्ध टाइटेनियम:

   • ग्रेड 2 (यूएनएस आर50400): यह टाइटेनियम का सबसे व्यापक रूप से इस्तेमाल किया जाने वाला ग्रेड है क्योंकि इसका उत्कृष्ट संक्षारण प्रतिरोध, आकार और वेल्डेबिलिटी है।यह औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है जहां मध्यम शक्ति और अच्छे संक्षारण प्रतिरोध की आवश्यकता होती है.

2. टाइटेनियम मिश्र धातुः

   • ग्रेड 5 (Ti-6Al-4V, UNS R56400): यह सबसे अधिक इस्तेमाल किया जाने वाला टाइटेनियम मिश्र धातु है, जो अपनी उच्च शक्ति, हल्के गुणों और उत्कृष्ट संक्षारण प्रतिरोध के लिए जाना जाता है। इसका उपयोग एयरोस्पेस,समुद्री, और रासायनिक प्रसंस्करण उद्योग।
   • ग्रेड 7 (UNS R52400): ग्रेड 7 टाइटेनियम का उपयोग अक्सर रासायनिक प्रसंस्करण उपकरण में किया जाता है, जो कम करने और हल्के ऑक्सीकरण वाले वातावरण में अपनी उत्कृष्ट वेल्डेबिलिटी और संक्षारण प्रतिरोध के लिए जाना जाता है।
   • ग्रेड 12 (UNS R53400): यह टाइटेनियम मिश्र धातु अत्यधिक ऑक्सीकरण वाले वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है और रासायनिक प्रसंस्करण और समुद्री अनुप्रयोगों के लिए अच्छी तरह से उपयुक्त है।
   • ग्रेड 23 (Ti-6Al-4V ELI, UNS R56401): ग्रेड 5 के समान है, लेकिन अतिरिक्त कम इंटरस्टिशियल (ELI) सामग्री के साथ,ग्रेड 23 टाइटेनियम मिश्र धातु का उपयोग चिकित्सा और एयरोस्पेस अनुप्रयोगों में किया जाता है जहां जैव संगतता और उच्च शक्ति की आवश्यकता होती है.

तापमानASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश

ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज की मुख्य विशेषताएं

ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज एक प्रकार का फ्लैंज है जिसे ANSI B16.5 मानक को पूरा करने के लिए डिज़ाइन किया गया है, जो 1/2 इंच से 24 इंच तक के पाइप आकार के लिए फ्लैंज और फ्लैंज फिटिंग को कवर करता है।स्लिप-ऑन फ्लैंज (SO फ्लैंज) एक लोकप्रिय फ्लैंज प्रकार है जहां पाइप फ्लैंज में फिसल जाता है और अंदर और बाहर दोनों पर वेल्डेड होता हैटाइटेनियम से बने इन फ्लैंग्स में कई फायदे होते हैं, खासकर अत्यधिक संक्षारक या उच्च प्रदर्शन वाले अनुप्रयोगों में।

यहाँ ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज की मुख्य विशेषताएं दी गई हैंः

1सामग्री संरचना

• टाइटेनियम ग्रेडः आमतौर पर ग्रेड 2 (वाणिज्यिक रूप से शुद्ध टाइटेनियम) या ग्रेड 5 (Ti-6Al-4V मिश्र धातु) टाइटेनियम से निर्मित होता है।
  • ग्रेड 2 टाइटेनियमः उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है और आमतौर पर रासायनिक प्रसंस्करण, समुद्री और अन्य मांग वाले वातावरण में उपयोग किया जाता है।
  • ग्रेड 5 टाइटेनियम: टाइटेनियम का एल्यूमीनियम और वैनेडियम के साथ मिश्र धातु, उच्च शक्ति प्रदान करता है, जिससे यह एयरोस्पेस और औद्योगिक अनुप्रयोगों के लिए उपयुक्त है।
• संक्षारण प्रतिरोधकताः टाइटेनियम समुद्री जल, एसिड, क्षार और क्लोराइड जैसे विभिन्न आक्रामक पदार्थों के संक्षारण के प्रति अत्यधिक प्रतिरोधी है।यह अनुप्रयोगों में एक महत्वपूर्ण लाभ है जहां अन्य सामग्री जंग के कारण विफल हो सकती है.

2डिजाइन और संरचना

• स्लिप-ऑन डिजाइनः स्लिप-ऑन फ्लैंज को पाइप को फ्लैंज में स्लाइड करके आसानी से स्थापित करने के लिए डिज़ाइन किया गया है। फिर पाइप को सुरक्षित करने के लिए फ्लैंज को अंदर और बाहर दोनों तरफ वेल्डेड किया जाता है।यह डिजाइन स्थापना को अपेक्षाकृत सरल और लागत प्रभावी बनाता है.
• बोल्ट छेद और केंद्रः ANSI B16.5 विनिर्देश में पाइप प्रणाली में अन्य घटकों के साथ संगतता सुनिश्चित करने के लिए मानकीकृत बोल्ट छेद और आयाम शामिल हैं।छेद मानक बोल्ट सर्कल व्यास (BCD) के अनुसार स्थित हैं, एक विश्वसनीय कनेक्शन सुनिश्चित करता है।
• उठाया हुआ चेहरा (आरएफ) या फ्लैट चेहरा (एफएफ): आमतौर पर, स्लिप-ऑन फ्लैंज एक सील के साथ जोड़ा जाने पर एक बेहतर सील सतह प्रदान करने के लिए एक उठाया हुआ चेहरा के साथ आता है।ऊंचा चेहरा दबाव के तहत एक लीक-प्रूफ सील प्राप्त करने में मदद करता है.

3. दबाव और तापमान रेटिंग

• दबाव रेटिंगः ANSI B16.5 मानक उनके आकार और सामग्री के आधार पर फ्लैंग्स के लिए दबाव रेटिंग निर्दिष्ट करता है। टाइटेनियम स्लिप-ऑन फ्लैंग्स विभिन्न दबाव वर्गों के लिए उपयुक्त हैं, जैसे कि 150#,300#, 600# और 1500#, विशिष्ट डिजाइन और सामग्री ग्रेड के आधार पर।
• तापमान प्रतिरोधः टाइटेनियम को उच्च तापमान का सामना करने की क्षमता के लिए जाना जाता है। ग्रेड 2 टाइटेनियम 400°C (752°F) तक के तापमान को संभाल सकता है,जबकि ग्रेड 5 टाइटेनियम 500°C (932°F) तक के तापमान में काम कर सकता हैयह टाइटेनियम स्लिप-ऑन फ्लैंग्स को बिजली उत्पादन, रासायनिक प्रसंस्करण और एयरोस्पेस में उच्च तापमान प्रणालियों के लिए आदर्श बनाता है।

4. हल्के और उच्च शक्ति

• कम वजनः टाइटेनियम कई अन्य धातुओं, जैसे कि स्टेनलेस स्टील या कार्बन स्टील की तुलना में काफी हल्का है। इससे पाइप सिस्टम का कुल वजन कम हो जाता है,इसे संभालना और परिवहन करना आसान बनाता है, विशेष रूप से बड़े पैमाने पर प्रतिष्ठानों या अपतटीय परियोजनाओं में।
• उच्च शक्ति-से-वजन अनुपातः टाइटेनियम में उत्कृष्ट शक्ति-से-वजन अनुपात है, जिसका अर्थ है कि अपने कम वजन के साथ भी,टाइटेनियम अभी भी दबाव प्रणालियों के लिए असाधारण ताकत और समर्थन प्रदान कर सकता है.

5स्थायित्व और दीर्घायु

• संक्षारण प्रतिरोध: टाइटेनियम का समुद्री जल, एसिड और क्लोराइड सहित आक्रामक वातावरण में संक्षारण प्रतिरोध,रासायनिक प्रसंस्करण और समुद्री प्रणालियों जैसे अनुप्रयोगों में एक लंबी सेवा जीवन सुनिश्चित करता है.
• पहनने के प्रतिरोधः क्षरण, गुहापन और पहनने के लिए टाइटेनियम का प्रतिरोध इन फ्लैंग्स को विशेष रूप से घर्षण या कठोर परिस्थितियों में उपयोगी बनाता है जहां अन्य सामग्री जल्दी से बिगड़ सकती हैं।

6. आसान स्थापना और रखरखाव

• त्वरित स्थापना के लिए स्लिप-ऑन डिज़ाइनः स्लिप-ऑन फ्लैंज त्वरित और आसान स्थापना की अनुमति देता है, क्योंकि यह वेल्डेड होने से पहले पाइप पर बस स्लाइड करता है।यह श्रम समय को कम करता है और इसे कई अनुप्रयोगों के लिए एक लागत प्रभावी विकल्प बनाता है.
• न्यूनतम रखरखावः एक बार स्थापित होने के बाद, टाइटेनियम स्लिप-ऑन फ्लैंग्स संक्षारण और पहनने के लिए सामग्री के अंतर्निहित प्रतिरोध के कारण कम रखरखाव हैं।इससे परिचालन में डाउनटाइम और रखरखाव की लागत कम होती है.

7गास्केट और बोल्ट के साथ संगतता

• मानकीकृत आयामः एएनएसआई बी16.5 मानक के अनुसार, स्लिप-ऑन फ्लैंज के मानकीकृत आयाम हैं, जिसमें बोल्ट छेद पैटर्न और केंद्र से केंद्र की दूरी शामिल है,अन्य फ्लैंग्स और पाइपिंग घटकों के साथ संगतता सुनिश्चित करनायह मौजूदा पाइप सिस्टम में आसानी से एकीकरण की अनुमति देता है।
• लीक-प्रूफ सीलिंगः उपयुक्त गास्केट के साथ जोड़े जाने पर, टाइटेनियम स्लिप-ऑन फ्लैंग्स उच्च दबाव के तहत भी एक मजबूत, लीक-प्रूफ सील प्रदान कर सकते हैं।ऊंचा चेहरा डिजाइन और अधिक सील प्रदर्शन को बढ़ाता है.

8उत्कृष्ट वेल्डेबिलिटी

• वेल्डेबिलिटीः टाइटेनियम अत्यधिक वेल्डेबल है, और ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्स को आसानी से वेल्डेड करने के लिए डिज़ाइन किया गया है, जिससे पाइप और फ्लैंग के बीच एक मजबूत कनेक्शन सुनिश्चित होता है।वेल्ड भी जंग प्रतिरोधी हैं, दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
• संक्षारण प्रतिरोधी वेल्ड्सः टाइटेनियम का संक्षारण प्रतिरोध वेल्डेड जोड़ों तक फैला है, जिससे यह सुनिश्चित होता है कि कनेक्शन समय के साथ सुरक्षित और लीक मुक्त रहे।

9बहुमुखी प्रतिभा और अनुप्रयोग

• रासायनिक प्रसंस्करणः टाइटेनियम स्लिप-ऑन फ्लैंज रासायनिक प्रणालियों के लिए आदर्श हैं जहां आक्रामक रसायनों, एसिड और सॉल्वैंट्स के प्रतिरोध की आवश्यकता होती है।
• समुद्री और अपतटीय: समुद्री जल में टाइटेनियम का उत्कृष्ट प्रदर्शन इन फ्लैंग्स को समुद्री अनुप्रयोगों के लिए आदर्श बनाता है, जैसे कि अपतटीय तेल और गैस प्लेटफार्म, निर्जलीकरण संयंत्र और जहाज निर्माण।
• एयरोस्पेस: इसकी ताकत और कम वजन के कारण, टाइटेनियम स्लिप-ऑन फ्लैंग्स का उपयोग विमान ईंधन प्रणालियों, हाइड्रोलिक प्रणालियों और अन्य एयरोस्पेस अनुप्रयोगों में किया जाता है।
• बिजली उत्पादन: इन फ्लैंग्स का उपयोग उच्च दबाव और उच्च तापमान अनुप्रयोगों में किया जाता है, जैसे कि हीट एक्सचेंजर, स्टीम टरबाइन और बिजली संयंत्रों में अन्य महत्वपूर्ण घटक।
• दवा और खाद्य उद्योगः टाइटेनियम की गैर प्रतिक्रियाशीलता इसे दवा और खाद्य उद्योगों में स्वच्छता पाइप प्रणाली में उपयोग के लिए उपयुक्त बनाती है,जहां स्वच्छता और संदूषण मुक्त संचालन सर्वोपरि हैं.

ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज के फायदे

• संक्षारण प्रतिरोध: टाइटेनियम का कठोर वातावरण जैसे समुद्र के पानी, अम्लीय रसायनों और उच्च तापमान वाले तरल पदार्थों में संक्षारण के प्रति उत्कृष्ट प्रतिरोध है।
• हल्का वजनः स्टील जैसी अन्य सामग्रियों से बने फ्लैंग्स की तुलना में कम वजन, जिससे हैंडलिंग, परिवहन और स्थापना आसान हो जाती है।
• स्थायित्व: पहनने, क्षरण और जंग के प्रति उत्कृष्ट प्रतिरोध, न्यूनतम रखरखाव के साथ लंबे जीवनकाल सुनिश्चित करता है।
• उच्च शक्तिः उच्च दबाव और उच्च तापमान प्रणालियों में एक विश्वसनीय कनेक्शन प्रदान करता है।
• लागत प्रभावी स्थापनाः स्लिप-ऑन डिजाइन अन्य प्रकार के फ्लैंग्स की तुलना में तेज, अधिक किफायती स्थापना की अनुमति देता है।
• वेल्डेबिलिटीः वेल्ड करने में आसान, पाइप सिस्टम के लिए एक मजबूत और टिकाऊ कनेक्शन प्रदान करता है।

आवेदन

ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जिनमें शामिल हैंः

• रासायनिक प्रसंस्करणः उन पाइपलाइनों के लिए जो आक्रामक रसायनों और एसिड को संभालते हैं।
• समुद्री: समुद्री जल अनुप्रयोग, जिसमें अपतटीय तेल रिग और निर्जलकरण संयंत्र शामिल हैं।
• एयरोस्पेस: एयरोस्पेस अनुप्रयोगों में ईंधन, हाइड्रोलिक और अन्य महत्वपूर्ण प्रणाली।
• विद्युत उत्पादनः उच्च दबाव और उच्च तापमान पाइप प्रणाली में।
• खाद्य एवं पेय पदार्थ, दवाः स्वच्छता संबंधी अनुप्रयोग जहां गैर-प्रतिक्रियाशील, साफ करने में आसान सामग्री आवश्यक है।

निष्कर्ष

ANSI B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज ताकत, हल्के वजन, संक्षारण प्रतिरोध और स्थापना में आसानी का एक संयोजन प्रदान करता है, जिससे यह रासायनिक प्रसंस्करण, समुद्री,एयरोस्पेसस्लिप-ऑन डिजाइन तेजी से, अधिक लागत प्रभावी स्थापना की अनुमति देता है, और टाइटेनियम सामग्री असाधारण स्थायित्व और दीर्घायु सुनिश्चित करती है,चुनौतीपूर्ण वातावरण में भीचाहे उच्च तापमान, संक्षारक पदार्थों या मांग वाले दबावों से निपटने के लिए, ये फ्लैंग्स एक विश्वसनीय और लंबे समय तक चलने वाला समाधान प्रदान करते हैं।

टाइटेनियम प्लेट स्लिप ऑन फ्लैन्ज के फायदे:

टाइटेनियम प्लेट स्लिप-ऑन फ्लैंग्स कई फायदे प्रदान करते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां टाइटेनियम के गुण फायदेमंद होते हैं। यहां कुछ प्रमुख लाभ दिए गए हैंः

संक्षारण प्रतिरोधः टाइटेनियम समुद्री जल, एसिड और क्लोराइड सहित कई आक्रामक वातावरणों में संक्षारण के लिए अत्यधिक प्रतिरोधी है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उन अनुप्रयोगों के लिए आदर्श बनाता है जहां जंग चिंता का विषय है, जैसे समुद्री वातावरण, रासायनिक प्रसंस्करण और अपतटीय तेल प्लेटफार्म।

उच्च शक्ति-से-वजन अनुपातः टाइटेनियम अपने उत्कृष्ट शक्ति-से-वजन अनुपात के लिए जाना जाता है, जो अधिकांश अन्य धातुओं से बेहतर है।यह विशेषता टाइटेनियम स्लिप-ऑन फ्लैंग्स को मजबूत प्रदान करने की अनुमति देती हैयह विशेष रूप से एयरोस्पेस अनुप्रयोगों और उद्योगों में फायदेमंद है जहां वजन में कमी महत्वपूर्ण है।

जैव संगतताः टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा उपकरणों, दवा उत्पादन,और खाद्य प्रसंस्करण जहां उत्पाद शुद्धता और सुरक्षा आवश्यक है.

उच्च तापमान प्रतिरोधः टाइटेनियम ग्रेड के आधार पर उच्च तापमान, लगभग 600°C (1112°F) तक अपनी ताकत और संक्षारण प्रतिरोध बनाए रखता है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उच्च तापमान अनुप्रयोगों जैसे हीट एक्सचेंजर और रासायनिक रिएक्टरों के लिए उपयुक्त बनाता है.

निर्माण में आसानीः टाइटेनियम को आसानी से मशीनीकृत, वेल्डेड और तैयार किया जा सकता है, जिससे स्लिप-ऑन फ्लैंग्स में जटिल आकार और कॉन्फ़िगरेशन की अनुमति मिलती है।विनिर्माण में यह लचीलापन विशिष्ट परियोजना आवश्यकताओं के अनुकूलन और अनुकूलन को सुविधाजनक बनाता है.

दीर्घायु और स्थायित्वः टाइटेनियम अपनी दीर्घकालिक स्थायित्व और समय के साथ अपघटन के प्रतिरोध के लिए जाना जाता है।मांग वाले औद्योगिक वातावरण में स्लिप-ऑन फ्लैंग्स का विश्वसनीय प्रदर्शन और विस्तारित सेवा जीवन सुनिश्चित करना.
