| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |

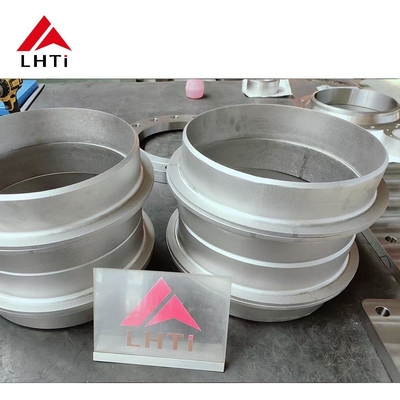

DIN86030 टाइटेनियम हबड स्लिप ऑन फ्लेन्ज फ्लैट फ्लेन्ज आरएफ एफएफ उठाया चेहरा Ti Gr 2 Gr5 Gr7
डीआईएन 86030 टाइटेनियम प्लेट फ्लैंज का उत्पाद परिचय
टाइटेनियम के मिश्र धातुओं से निर्मित टाइटेनियम के फ्लैंग्स अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और रेंगने प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
टाइटेनियम ग्रेड 2 (Ti-CP):
संरचनाः 99.2% टाइटानियम, 0.25% लोहा, 0.3% ऑक्सीजन और अन्य तत्वों के निशान मात्रा के साथ वाणिज्यिक रूप से शुद्ध टाइटेनियम।
गुण:
शक्तिः मिश्र धातुओं की तुलना में अपेक्षाकृत कम; कई स्टील्स से अधिक लेकिन मिश्र धातु टाइटेनियम ग्रेड से कम।
संक्षारण प्रतिरोधः अधिकांश वातावरणों में उत्कृष्ट, विशेष रूप से क्लोराइड के खिलाफ।
वेल्डेबिलिटी: अच्छी वेल्डेबिलिटी और विनिर्माण क्षमता।
अनुप्रयोग: रासायनिक प्रसंस्करण, समुद्री वातावरण, चिकित्सा प्रत्यारोपण (गैर-भार-धारक), और वास्तुकला।
टाइटेनियम ग्रेड 5 (Ti-6Al-4V):
संरचनाः टाइटेनियम मिश्र धातु जिसमें 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम होता है।
गुण:
शक्तिः उत्कृष्ट शक्ति-वजन अनुपात, ग्रेड 2 टाइटेनियम से बेहतर।
संक्षारण प्रतिरोधः अच्छा संक्षारण प्रतिरोध, ग्रेड 2 के समान नहीं, लेकिन कई वातावरणों के लिए उपयुक्त है।
तापमान प्रतिरोधः उच्च तापमान पर ताकत बनाए रखता है, जिससे यह एयरोस्पेस और उच्च प्रदर्शन अनुप्रयोगों के लिए उपयुक्त है।
अनुप्रयोग: एयरोस्पेस घटक (एयरफ्रेम, जेट इंजन), समुद्री उपकरण, चिकित्सा प्रत्यारोपण, ऑटोमोबाइल घटक और खेल उपकरण।
टाइटेनियम ग्रेड 7 (Ti-0.15Pd):
संरचनाः 0.15% पैलाडियम के साथ टाइटेनियम मिश्र धातु।
गुण:
संक्षारण प्रतिरोध: संक्षारण के प्रति उत्कृष्ट प्रतिरोध, विशेष रूप से कम करने वाले वातावरण में।
वेल्डेबिलिटी: वेल्डेबिलिटी अच्छी है, वेल्डिंग और निर्माण के लिए उपयुक्त है।
शक्तिः ग्रेड 5 की तुलना में कम शक्ति लेकिन कई अनुप्रयोगों के लिए पर्याप्त।
अनुप्रयोग: रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्र, समुद्री वातावरण और अन्य अनुप्रयोगों में उच्च संक्षारण की आवश्यकता होती है।
डीआईएन 86030 टाइटेनियम हबड स्लिप ऑन फ्लैंज के लिए विनिर्देश
| नाममात्र आकार | पाइप ओडी | फ्लैंग | गर्दन |
गास्केट चौड़ाई |
चेहरा ऊँचाई |
स्क्रू |
वजन (7.85 किलोग्राम/डीएम3) |
|||||||
| डीएन | d1 | D | d5 | b | k | h | d3 | r | d4 | f | संख्या | धागा | d2 | किलो |
| 10 | 17.2 | 90 | 17.7 | 14 | 60 | 20 | 30 | 4 | 40 | 2 | 4 | एम 12 | 14 | 0.56 |
| 15 | 21.3 | 95 | 22 | 14 | 65 | 20 | 35 | 4 | 45 | 2 | 4 | एम 12 | 14 | 0.62 |
| 20 | 26.9 | 105 | 27.6 | 16 | 75 | 24 | 45 | 4 | 58 | 2 | 4 | एम 12 | 14 | 0.91 |
| 25 | 33.7 | 115 | 34.4 | 16 | 85 | 24 | 52 | 5 | 68 | 2 | 4 | एम 12 | 14 | 1.09 |
| 32 | 42.4 | 140 | 43.1 | 16 | 100 | 26 | 60 | 5 | 78 | 2 | 4 | एम 16 | 18 | 1.58 |
| 40 | 48.3 | 150 | 49 | 16 | 110 | 26 | 70 | 5 | 88 | 3 | 4 | एम 16 | 18 | 1.76 |
| 50 | 60.3 | 165 | 61.1 | 18 | 125 | 28 | 85 | 5 | 102 | 3 | 4 | एम 16 | 18 | 2.39 |
| 65 | 76.1 | 185 | 77.1 | 18 | 145 | 32 | 105 | 5 | 122 | 3 | 4 | एम 16 | 18 | 3.1 |
| 80 | 88.9 | 200 | 90.3 | 20 | 160 | 34 | 118 | 5 | 138 | 3 | 8 | एम 16 | 18 | 3.77 |
| 100 | 114.3 | 220 | 115.9 | 20 | 180 | 38 | 140 | 5 | 158 | 3 | 8 | एम 16 | 18 | 4.29 |
| 125 | 139.7 | 250 | 141.6 | 22 | 210 | 40 | 168 | 5 | 188 | 3 | 8 | एम 16 | 18 | 5.86 |
| 150 | 168.3 | 285 | 170.5 | 22 | 240 | 44 | 196 | 5 | 212 | 3 | 8 | एम 20 | 22 | 7.22 |
| 175 | 193.7 | 315 | 196.1 | 24 | 270 | 44 | 224 | 6 | 242 | 3 | 8 | एम 20 | 22 | 9.18 |
DIN 86030 टाइटेनियम प्लेट फ्लैंज को DIN 86030 मानक के अनुसार डिजाइन किया गया है, जो औद्योगिक पाइप सिस्टम में उपयोग किए जाने वाले फ्लैंज के लिए विनिर्देश प्रदान करता है।ये फ्लैंज अनूठे फायदे प्रदान करते हैं, विशेष रूप से अत्यधिक संक्षारक वातावरण या अनुप्रयोगों में जो उच्च शक्ति-से-वजन अनुपात की आवश्यकता होती है। नीचे डीआईएन 86030 टाइटेनियम प्लेट फ्लैंज की मुख्य विशेषताएं और लाभ दिए गए हैंः
डीआईएन 86030 टाइटेनियम प्लेट फ्लैंज निम्नलिखित क्षेत्रों में उपयोग के लिए आदर्श हैः
टाइटेनियम प्लेट स्लिप ऑन फ्लैन्ज के फायदे:
टाइटेनियम प्लेट स्लिप-ऑन फ्लैंग्स कई फायदे प्रदान करते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां टाइटेनियम के गुण फायदेमंद होते हैं। यहां कुछ प्रमुख लाभ दिए गए हैंः
संक्षारण प्रतिरोधः टाइटेनियम समुद्री जल, एसिड और क्लोराइड सहित कई आक्रामक वातावरणों में संक्षारण के लिए अत्यधिक प्रतिरोधी है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उन अनुप्रयोगों के लिए आदर्श बनाता है जहां जंग चिंता का विषय है, जैसे समुद्री वातावरण, रासायनिक प्रसंस्करण और अपतटीय तेल प्लेटफार्म।
उच्च शक्ति-से-वजन अनुपातः टाइटेनियम अपने उत्कृष्ट शक्ति-से-वजन अनुपात के लिए जाना जाता है, जो अधिकांश अन्य धातुओं से बेहतर है।यह विशेषता टाइटेनियम स्लिप-ऑन फ्लैंग्स को मजबूत प्रदान करने की अनुमति देती हैयह विशेष रूप से एयरोस्पेस अनुप्रयोगों और उद्योगों में फायदेमंद है जहां वजन में कमी महत्वपूर्ण है।
जैव संगतताः टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा उपकरणों, दवा उत्पादन,और खाद्य प्रसंस्करण जहां उत्पाद शुद्धता और सुरक्षा आवश्यक है.
उच्च तापमान प्रतिरोधः टाइटेनियम ग्रेड के आधार पर उच्च तापमान, लगभग 600°C (1112°F) तक अपनी ताकत और संक्षारण प्रतिरोध बनाए रखता है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उच्च तापमान अनुप्रयोगों जैसे हीट एक्सचेंजर और रासायनिक रिएक्टरों के लिए उपयुक्त बनाता है.
निर्माण में आसानीः टाइटेनियम को आसानी से मशीनीकृत, वेल्डेड और तैयार किया जा सकता है, जिससे स्लिप-ऑन फ्लैंग्स में जटिल आकार और कॉन्फ़िगरेशन की अनुमति मिलती है।विनिर्माण में यह लचीलापन विशिष्ट परियोजना आवश्यकताओं के अनुकूलन और अनुकूलन को सुविधाजनक बनाता है.
दीर्घायु और स्थायित्वः टाइटेनियम अपनी दीर्घकालिक स्थायित्व और समय के साथ अपघटन के प्रतिरोध के लिए जाना जाता है।मांग वाले औद्योगिक वातावरण में स्लिप-ऑन फ्लैंग्स का विश्वसनीय प्रदर्शन और विस्तारित सेवा जीवन सुनिश्चित करना.
