| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |

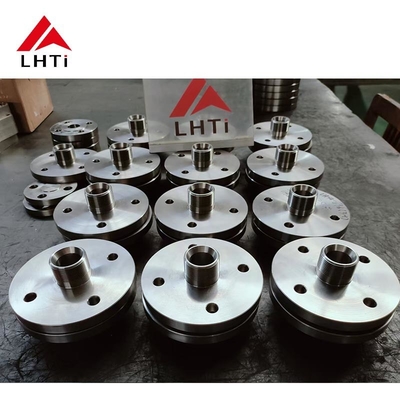

EN1092-01 Gr2 Gr5 Gr7 टाइटेनियम प्लेट फ्लैंज फ्लैट फ्लैंज PN 5-PN 25 संक्षारक वातावरण में औद्योगिक पाइपिंग के लिए
EN1092-01 टाइटेनियम प्लेट फ्लैंज का उत्पाद परिचय
टाइटेनियम के मिश्र धातुओं से निर्मित टाइटेनियम के फ्लैंग्स अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और रेंगने प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
मानक EN1092-01 विभिन्न प्रकार के फ्लैंग्स को शामिल करता है, जिसमें टाइटेनियम प्लेट फ्लैंग्स शामिल हैं, जो औद्योगिक पाइप सिस्टम में महत्वपूर्ण घटक हैं। यह मानक आयामों को निर्दिष्ट करता है,सामग्री, और यूरोपीय पाइप सिस्टम के भीतर फ्लैंग्स के लिए तकनीकी आवश्यकताएं। टाइटेनियम प्लेट फ्लैंग्स एक समतल, गोल डिस्क होते हैं जिसमें या तो एक ऊंचा चेहरा (RF) या एक समतल चेहरा (FF) होता है,सीलिंग सतह की जरूरतों के आधार पर चुना गयावे एकीकृत पाइपिंग प्रणाली बनाने के लिए पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ने के लिए कार्य करते हैं।टाइटेनियम का उत्कृष्ट संक्षारण प्रतिरोध इन फ्लैंग्स को समुद्री और रासायनिक उद्योग जैसे संक्षारक वातावरण में अनुप्रयोगों के लिए आदर्श बनाता हैवे उच्च तापमान और क्रायोजेनिक अनुप्रयोगों दोनों के लिए अपनी ताकत-से-वजन अनुपात और उपयुक्तता के लिए मूल्यवान हैं। विभिन्न पाइप व्यास को समायोजित करने के लिए विभिन्न आकारों में उपलब्ध हैं,ये फ्लैंग्स पीएन 6 जैसे दबाव के नामों का पालन करते हैं, पीएन 10, पीएन 16, पीएन 25, पीएन 40, और पीएन 63, विभिन्न उद्योगों में विभिन्न परिचालन आवश्यकताओं को पूरा करते हैं।
टाइटेनियम के मिश्र धातुओं से निर्मित टाइटेनियम के फ्लैंग्स अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है
टाइटेनियम प्लेट फ्लैंग्स के विभिन्न चेहरे प्रकारः
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लेन्ज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज सामना प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
| डीएन | पाइप ओडी, ए | बाहर डायमट, डी | बोल्ट सर्कल का व्यास, K | बोल्ट होल का दीया, एल | बोल्ट की संख्या | बोल्ट का आकार | फ्लैंज की मोटाई, सी | उठाए हुए चेहरे का व्यास, d | उठाए हुए चेहरे की ऊंचाई, f1 | बोर व्यास,बी | ||
| श्रृंखला I | श्रृंखला II | श्रृंखला I | श्रृंखला II | |||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | एम12 | 14 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | एम12 | 14 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | एम12 | 16 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | एम12 | 16 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | एम16 | 18 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | एम16 | 18 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | एम16 | 20 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 185 | 145 | 18 | 8 | एम16 | 20 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | एम16 | 20 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | एम16 | 22 | 158 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | एम16 | 22 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | एम20 | 24 | 212 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | एम20 | 24 | 268 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | एम20 | 26 | 320 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | एम20 | 26 | 370 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 505 | 460 | 22 | 16 | एम20 | 30 | 430 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 565 | 515 | 26 | 16 | M24 | 32 | 482 | 4 | 411 | 430 |
| 450 | 457 | 480 | 615 | 565 | 26 | 20 | M24 | 36 | 532 | 4 | 462 | 484 |
| 500 | 508 | 530 | 670 | 620 | 26 | 20 | M24 | 38 | 585 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 780 | 725 | 30 | 20 | M27 | 42 | 685 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 895 | 840 | 30 | 24 | M27 | 50 | 800 | 5 | 715 | 724 |
| 800 | 813 | 820 | 1015 | 950 | 33 | 24 | M30 | 56 | 905 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1115 | 1050 | 33 | 28 | M30 | 62 | 1005 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1230 | 1160 | 36 | 28 | M33 | 70 | 1110 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1455 | 1380 | 39 | 32 | एम36 | 83 | 1330 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1675 | 1590 | 42 | 36 | M39 | 90 | 1535 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1915 | 1820 | 48 | 40 | एम४५ | 100 | 1760 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2115 | 2020 | 48 | 44 | एम४५ | 110 | 1960 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2325 | 2230 | 48 | 48 | एम४५ | 120 | 2170 | 5 | 2036 | 2024 |
EN1092-01 टाइटेनियम स्लिप-ऑन फ्लैंज एक प्रकार का फ्लैंज है जिसका उपयोग विभिन्न औद्योगिक अनुप्रयोगों में पाइपों को जोड़ने के लिए किया जाता है। यह EN 1092-1 मानक के अनुसार निर्मित होता है,जो यूरोप में प्रयुक्त फ्लैंग्स के लिए आवश्यकताओं को परिभाषित करता हैटाइटेनियम सामग्री उच्च शक्ति, उत्कृष्ट संक्षारण प्रतिरोध और हल्के गुणों जैसे विशिष्ट लाभ जोड़ती है, जो इसे मांग वाले वातावरण के लिए आदर्श बनाती है।यहाँ इस फ्लैंज प्रकार की मुख्य विशेषताएं हैं:
टाइटेनियम प्लेट स्लिप ऑन फ्लैन्ज के फायदे:
टाइटेनियम प्लेट स्लिप-ऑन फ्लैंग्स कई फायदे प्रदान करते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां टाइटेनियम के गुण फायदेमंद होते हैं। यहां कुछ प्रमुख लाभ दिए गए हैंः
संक्षारण प्रतिरोधः टाइटेनियम समुद्री जल, एसिड और क्लोराइड सहित कई आक्रामक वातावरणों में संक्षारण के लिए अत्यधिक प्रतिरोधी है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उन अनुप्रयोगों के लिए आदर्श बनाता है जहां जंग चिंता का विषय है, जैसे समुद्री वातावरण, रासायनिक प्रसंस्करण और अपतटीय तेल प्लेटफार्म।
उच्च शक्ति-से-वजन अनुपातः टाइटेनियम अपने उत्कृष्ट शक्ति-से-वजन अनुपात के लिए जाना जाता है, जो अधिकांश अन्य धातुओं से बेहतर है।यह विशेषता टाइटेनियम स्लिप-ऑन फ्लैंग्स को मजबूत प्रदान करने की अनुमति देती हैयह विशेष रूप से एयरोस्पेस अनुप्रयोगों और उद्योगों में फायदेमंद है जहां वजन में कमी महत्वपूर्ण है।
जैव संगतताः टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा उपकरणों, दवा उत्पादन,और खाद्य प्रसंस्करण जहां उत्पाद शुद्धता और सुरक्षा आवश्यक है.
उच्च तापमान प्रतिरोधः टाइटेनियम ग्रेड के आधार पर उच्च तापमान, लगभग 600°C (1112°F) तक अपनी ताकत और संक्षारण प्रतिरोध बनाए रखता है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उच्च तापमान अनुप्रयोगों जैसे हीट एक्सचेंजर और रासायनिक रिएक्टरों के लिए उपयुक्त बनाता है.
निर्माण में आसानीः टाइटेनियम को आसानी से मशीनीकृत, वेल्डेड और तैयार किया जा सकता है, जिससे स्लिप-ऑन फ्लैंग्स में जटिल आकार और कॉन्फ़िगरेशन की अनुमति मिलती है।विनिर्माण में यह लचीलापन विशिष्ट परियोजना आवश्यकताओं के अनुकूलन और अनुकूलन को सुविधाजनक बनाता है.
दीर्घायु और स्थायित्वः टाइटेनियम अपनी दीर्घकालिक स्थायित्व और समय के साथ अपघटन के प्रतिरोध के लिए जाना जाता है।मांग वाले औद्योगिक वातावरण में स्लिप-ऑन फ्लैंग्स का विश्वसनीय प्रदर्शन और विस्तारित सेवा जीवन सुनिश्चित करना.
