| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम फ्लैंज |
| न्यूनतम आदेश मात्रा: | 100 नग |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 100-200 टन/टन प्रति माह |

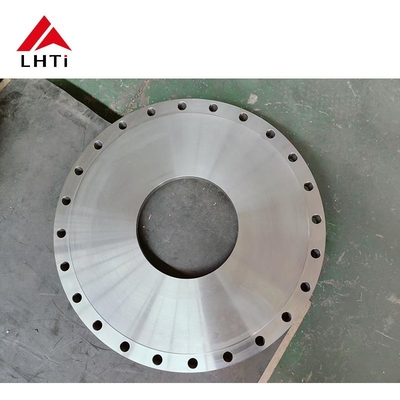

ASME B16.5 Gr5 Gr7 वर्ग 150 टाइटेनियम फ्लैंग्स फ्लैट फ्लैंग स्लिप ऑन फ्लैंग्स रिवाइज्ड फेस सोर्फ सोफ औद्योगिक अनुप्रयोगों के लिए
ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंज एक प्रकार का फ्लैंज है जिसे विभिन्न उद्योगों में पाइपों के लिए एक सुरक्षित कनेक्शन प्रदान करने के लिए डिज़ाइन किया गया है, विशेष रूप से जहां संक्षारण प्रतिरोध, हल्के वजन,और शक्ति महत्वपूर्ण है. ASME B16.5 मानक के अनुसार निर्मित, जो पाइप सिस्टम में इस्तेमाल किए जाने वाले फ्लैंग्स के डिजाइन, सामग्री और आयामों को नियंत्रित करता है,टाइटेनियम स्लिप-ऑन फ्लैंज विशेष रूप से मध्यम दबाव प्रणालियों और वातावरण के लिए उपयुक्त है जहां संक्षारण प्रतिरोध सर्वोपरि हैइन फ्लैंग्स के लिए टाइटेनियम मिश्र धातु का उपयोग उच्च प्रदर्शन और स्थायित्व सुनिश्चित करता है, जिससे वे रासायनिक प्रसंस्करण, समुद्री, एयरोस्पेस,और बिजली उत्पादन.
टाइटेनियम के मिश्र धातुओं से निर्मित टाइटेनियम के फ्लैंग्स अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है
टाइटेनियम ग्रेडः
ASME B16.5 मानक:
टाइटेनियम स्लिप ऑन फ्लैंज (एसओआरएफ):
एएसएमई बी16.5 टाइटेनियम स्लिप ऑन फ्ल्यांज के प्रमाणपत्रः
EN 10204/3.1B प्रमाणपत्रः
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesयह निर्माता द्वारा जारी किया जाता है और यह सत्यापित करता है कि सामग्री आवश्यक मानकों को पूरा करती है।
कच्चे माल का प्रमाणपत्रः
इस प्रमाण पत्र में टाइटेनियम फ्लैंग्स के उत्पादन में प्रयुक्त कच्चे माल के बारे में विवरण दिया गया है। इसमें कच्चे माल की उत्पत्ति, उनकी संरचना,और किसी भी लागू सामग्री परीक्षण के परिणामयह प्रारंभिक सामग्री खरीद चरण से ही ट्रेसेबिलिटी और गुणवत्ता नियंत्रण सुनिश्चित करता है।
100% अल्ट्रासोनिक दोष का पता लगानेः
अल्ट्रासोनिक परीक्षण (यूटी) एक गैर-विनाशकारी परीक्षण विधि है जिसका उपयोग टाइटेनियम फ्लैंग्स में आंतरिक और सतह दोषों का पता लगाने के लिए किया जाता है।100% यूटी कवरेज का मतलब है कि सभी फ्लैंग्स को गहन परीक्षण से गुजरना चाहिए ताकि यह सुनिश्चित किया जा सके कि कोई दोष नहीं है जो उनकी संरचनात्मक अखंडता या प्रदर्शन को खतरे में डाल सकता है.
हाइड्रोस्टैटिक परीक्षण:
इस परीक्षण में टाइटेनियम फ्लैंज को पानी या किसी अन्य तरल पदार्थ से पूर्व निर्धारित दबाव स्तर तक दबाव में डालना शामिल है।यह रिसाव या विरूपण के बिना दबाव का सामना करने के लिए फ्लैंज की क्षमता का आकलन करता है, यह सुनिश्चित करता है कि यह निर्दिष्ट दबाव और सुरक्षा आवश्यकताओं को पूरा करता है।
तीसरे पक्ष के निरीक्षण की रिपोर्टः
यह रिपोर्ट एक स्वतंत्र तृतीय पक्ष निरीक्षण एजेंसी या प्राधिकरण द्वारा की जाती है। यह टाइटेनियम फ्लैंग्स की गुणवत्ता का निष्पक्ष आकलन प्रदान करती है,लागू मानकों के अनुपालन की पुष्टियह निर्माता की गुणवत्ता आश्वासन प्रक्रियाओं में विश्वसनीयता जोड़ता है।
| उत्पाद का नाम | टाइटेनियम फ्लैंज |
| प्रकार | WN |
| मानक | ASME B16.5 ASTM B381 |
| आकार | 1/2 इंच से 36 इंच |
| दबाव रेटिंग | वर्ग 150, 300#, 600#, CL 900, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 |
| ग्रेड | gr2 gr5 gr7 gr12 |
| अन्य प्रकार के फ्लैंग्स | लपेटा हुआ संयुक्त फ्लैंग्स, फ्लैट फ्लैंग्स, ब्लाइंड फ्लैंग्स, स्क्वायर फ्लैंग्स, आरटीजे फ्लैंग्स, लॉन्ग नेक वेल्ड फ्लैंग्स, रिड्यूसिंग फ्लैंग्स, निपो फ्लैंग्स, थ्रेडेड फ्लैंग्स, ओरिफिस फ्लैंग्स, एक्सपेंडर फ्लैंग्स,सोकेट वेल्ड फ्लैंग्स, उच्च हब अंधा फ्लैंग्स, फोर्गेड फ्लैंग्स, स्लिप ऑन फ्लैंग्स आदि |
ASME B16.5 Calss 150 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
|
पाइप |
फ्लैंज डेटा |
हब |
ऊंचा चेहरा |
ड्रिलिंग डेटा |
वजन |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
पाइप का नाममात्र आकार
|
ए | बी | सी | D | F | जी | H | मैं | J |
किलो/टुकड़ा
|
|
|
बाहरी व्यास |
कुल व्यास |
अंदर का व्यास |
फ्लैंज मोटाई min |
कुल लंबाई |
केंद्र व्यास |
चेहरे का व्यास |
छेद की संख्या |
बोल्ट छेद व्यास |
छेद के वृत्त का व्यास |
||
|
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
|||
| आधा | 0.840 21.30 | 3.500 88.90 | 0.880 22.40 | 0.440 11.20 | 0.620 15.70 | 1.190 30.20 | 1.380 35.10 | 4 | 0.620 15.70 | 2.380 60.45 | 0.39 |
| 3/4 | 1.050 26.70 | 3.880 98.60 | 1.090 27.70 | 0.500 12.70 | 0.620 15.70 | 1.500 38.10 | 1.690 42.90 | 4 | 0.620 15.70 | 2.750 69.85 | 0.56 |
| 1 | 1.315 33.40 | 4.250 108.0 | 1.360 34.50 | 0.560 14.20 | 0.690 17.50 | 1.940 49.30 | 2.000 50.80 | 4 | 0.620 15.70 | 3.120 79.25 | 0.78 |
| एक चौथाई | 1.660 42.20 | 4.620 117.3 | 1.700 43.20 | 0.620 15.70 | 0.810 20.60 | 2.310 58.70 | 2.500 63.50 | 4 | 0.620 15.70 | 3.500 88.90 | 1.03 |
| 1 1/2 | 1.900 48.30 | 5.000 127.0 | 1.950 49.50 | 0.690 17.50 | 0.880 22.40 | 2.560 65.00 | 2.880 73.15 | 4 | 0.620 15.70 | 3.880 98.60 | 1.32 |
| 2 | 2.375 60.30 | 6.000 152.4 | 2.440 62.00 | 0.750 19.10 | 1.000 25.40 | 3.060 77.70 | 3.620 91.90 | 4 | 0.750 19.10 | 4.750 120.7 | 2.06 |
| ढाई | 2.875 73.00 | 7.000 177.8 | 2.940 74.70 | 0.880 22.40 | 1.120 28.40 | 3.560 90.40 | 4.120 104.6 | 4 | 0.750 19.10 | 5.500 139.7 | 3.28 |
| 3 | 3.500 88.90 | 7.500 190.5 | 3.570 90.70 | 0.940 23.90 | 1.190 30.20 | 4.250 108.0 | 5.000 127.0 | 4 | 0.750 19.10 | 6.000 152.4 | 3.85 |
| साढ़े तीन | 4.000 101.6 | 8.500 215.9 | 4.070 103.4 | 0.940 23.90 | 1.250 31.75 | 4.810 122.2 | 5.500 139.7 | 8 | 0.750 19.10 | 7.000 177.8 | 4.81 |
| 4 | 4.500 114.3 | 9.000 228.6 | 4.570 116.1 | 0.940 23.90 | 1.310 33.30 | 5.310 134.9 | 6.190 157.2 | 8 | 0.750 19.10 | 7.500 190.5 | 5.30 |
| 5 | 5.563 141.3 | 10.00 254.0 | 5.660 143.8 | 0.940 23.90 | 1.440 36.60 | 6.440 163.6 | 7.310 185.7 | 8 | 0.880 22.40 | 8.500 215.9 | 6.07 |
| 6 | 6.625 168.3 | 11.00 279.4 | 6.720 170.7 | 1.000 25.40 | 1.560 39.60 | 7.560 192.0 | 8.500 215.9 | 8 | 0.880 22.40 | 9.500 241.3 | 7.45 |
| 8 | 8.625 219.1 | 13.50 342.9 | 8.720 221.5 | 1.120 28.40 | 1.750 44.50 | 9.690 246.1 | 10.62 269.7 | 8 | 0.880 22.40 | 11.75 298.5 | 12.1 |
| 10 | 10.75 273.0 | 16.00 406.4 | 10.88 276.3 | 1.190 30.20 | 1.940 49.30 | 12.00 304.8 | 12.75 323.9 | 12 | 1.000 25.40 | 14.25 362.0 | 16.5 |
| 12 | 12.75 323.8 | 19.00 482.6 | 12.88 327.1 | 1.250 31.75 | 2.190 55.60 | 14.38 365.3 | 15.00 381.0 | 12 | 1.000 25.40 | 17.00 431.8 | 26.2 |
| 14 | 14.00 355.6 | 21.00 533.4 | 14.14 3591 | 1.380 35.10 | 2.250 57.15 | 15.75 400.1 | 16.25 4128 | 12 | 1.120 28.40 | 18.75 476.3 | 34.6 |
| 16 | 16.00 406.4 | 23.50 596.9 | 16.16 410.5 | 1.440 36.60 | 2.500 63.50 | 18.00 457.2 | 18.50 469.9 | 16 | 1.120 28.40 | 21.25 539.8 | 44.8 |
| 18 | 18.00 457.2 | 25.00 635.0 | 18.18 461.8 | 1.560 39.60 | 2.690 68.30 | 19.88 505.0 | 21.00 533.4 | 16 | 1.250 31.75 | 22.75 577.9 | 48.9 |
| 20 | 20.00 508.0 | 27.50 698.5 | 20.20 513.1 | 1.690 42.90 | 2.880 73.15 | 22.00 558.8 | 23.00 584.2 | 20 | 1.250 31.75 | 25.00 635.0 | 61.9 |
| 24 | 24.00 609.6 | 32.00 8128 | 24.25 616.0 | 1.880 47.80 | 3.250 82.60 | 26.12 663.4 | 27.25 692.2 | 20 | 1.380 35.10 | 29.50 749.3 | |
|
एएसटीएम बी 265
|
Fe अधिकतम | अधिकतम | एन अधिकतम | C अधिकतम | अधिकतम | पीडी | अल | वी | मो | नि | लंबे समय तक | आरपी 0.2 | आरएम |
| नहीं | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | % | एमपीए | एमपीए |
| ग्रेड 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | / | / | / | / | / | 20 | 275-450 | 345-480 |
| ग्रेड 5 | 0.4 | 0.2 | 0.05 | 0.1 | 0.015 | / | 5.5-6.7 | / | / | 10 | 800-1100 | 890-1400 | |
| ग्रेड 7 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | 0१२-०25 | / | / | / | / | 20 | 275-450** | 345 |
| ग्रेड 12 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | / | / | / | 0.3 | 0.8 | 25 | ४१४-४६० | 499-600 |
लागत प्रभावी स्थापना:
स्लिप-ऑन डिजाइन, वेल्ड नेक फ्लैंज जैसे अधिक जटिल फ्लैंज प्रकारों की तुलना में, स्थापना जटिलता और लागत को कम करता है।और वेल्डिंग इसे सुरक्षित करने के लिए फ्लैंज के अंदर और बाहर पर किया जाता है.
बढ़ी हुई स्थायित्व और दीर्घायु
टाइटेनियम की निहित संक्षारण प्रतिरोध क्षमता यह सुनिश्चित करती है कि ये फ्लैंग्स कठोर वातावरण में दीर्घकालिक प्रदर्शन प्रदान करें,जिससे पाइप सिस्टम की रखरखाव आवश्यकताएं कम और सेवा जीवन लंबा हो जाता है.
वजन में कमी:
स्टील या स्टेनलेस स्टील के फ्लैंग्स की तुलना में, टाइटेनियम फ्लैंग्स काफी हल्के होते हैं,जो हैंडलिंग को आसान बनाता है और पाइप सिस्टम के कुल वजन को कम करता है.
सुरक्षा में सुधारः
दरार, पिटिंग और संक्षारण के खिलाफ टाइटेनियम की लचीलापन के साथ, टाइटेनियम स्लिप-ऑन फ्लैंग्स का उपयोग प्रणाली की समग्र सुरक्षा को बढ़ाता है,विशेष रूप से रासायनिक प्रसंस्करण और परमाणु ऊर्जा जैसे महत्वपूर्ण उद्योगों में.
बहुमुखी प्रतिभा:
टाइटेनियम स्लिप-ऑन फ्लैंग्स अत्यधिक बहुमुखी हैं और इसका उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जा सकता है, जिनमें शामिल हैंः
रासायनिक और पेट्रोकेमिकल उद्योगः
टाइटेनियम स्लिप-ऑन फ्लैंज का उपयोग आमतौर पर रासायनिक रिएक्टरों, पाइपिंग सिस्टम और संचयन जहाजों में संक्षारक तरल पदार्थों और गैसों के परिवहन के लिए किया जाता है।सल्फ़्यूरिक एसिड जैसे रसायनों के संपर्क में आने से बचने की क्षमता, हाइड्रोक्लोरिक एसिड, और क्लोरीन उन्हें इन अनुप्रयोगों के लिए आदर्श बनाता है।
समुद्री प्रणालियाँ:
अपतटीय और समुद्री प्रणालियों में, समुद्री जल संक्षारण एक महत्वपूर्ण चुनौती है। टाइटेनियम स्लिप-ऑन फ्लैंग्स समुद्री पाइप सिस्टम, समुद्री पानी शीतलन प्रणालियों में उपयोग के लिए आदर्श हैंऔर अपतटीय तेल प्लेटफार्मों, जहां खारे पानी और अन्य संक्षारक तत्वों के प्रतिरोध महत्वपूर्ण है।
एयरोस्पेस और एविएशन:
एयरोस्पेस प्रणालियों के लिए ऐसे घटकों की आवश्यकता होती है जो दबाव और तापमान की चरम परिस्थितियों को संभाल सकें जबकि हल्के वजन के साथ रहें। टाइटेनियम फ्लैंग्स का उपयोग अक्सर विमान ईंधन प्रणालियों, इंजनों,और निकास प्रणालियों, जहां वजन घटाने और शक्ति दोनों महत्वपूर्ण हैं।
परमाणु ऊर्जा और औद्योगिक ऊर्जा:
विद्युत संयंत्रों में उच्च तापमान, दबाव और आक्रामक रसायनों के अधीन पाइप सिस्टम में टाइटेनियम स्लिप-ऑन फ्लैंग्स का उपयोग किया जाता है।उनकी स्थायित्व और प्रदर्शन उन्हें शीतलन प्रणालियों के लिए उपयुक्त बनाते हैं, हीट एक्सचेंजर और ऊर्जा उत्पादन में अन्य घटक।
खाद्य एवं पेय प्रसंस्करण:
गैर-प्रतिक्रियाशील टाइटेनियम फ्लैंग्स का उपयोग खाद्य और पेय उत्पादन प्रणालियों में किया जाता है, यह सुनिश्चित करते हुए कि संवेदनशील उत्पादों जैसे दुग्ध, पेय,या दवाओं.
