| ब्रांड नाम: | LHTi,China |
| मॉडल संख्या: | टाइटेनियम ट्यूब ग्रेड 2 |
| न्यूनतम आदेश मात्रा: | 5-10 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

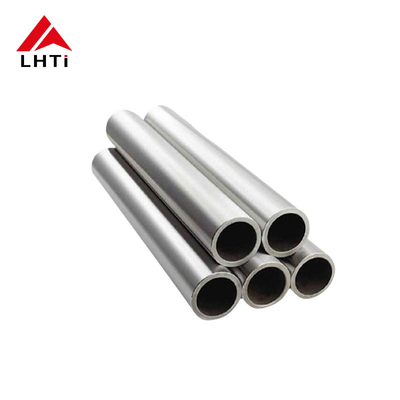

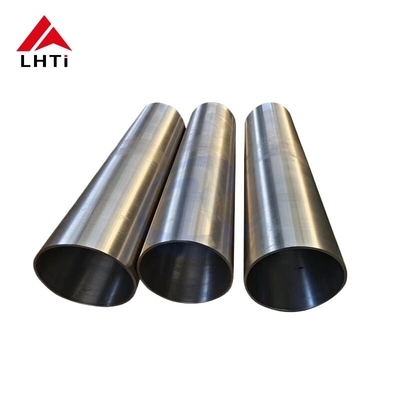

टाइटेनियम सीमलेस ट्यूब और पाइप ग्रेड 2 रासायनिक प्रसंस्करण संयंत्रों के लिए टाइटेनियम ट्यूबिंग
टाइटेनियम ट्यूब ग्रेड 2 का परिचयः
टाइटेनियम सीमलेस ट्यूब ग्रेड 2 एक वाणिज्यिक रूप से शुद्ध टाइटेनियम मिश्र धातु है जो अपने उत्कृष्ट संक्षारण प्रतिरोध, आकार और वेल्डेबिलिटी के लिए जाना जाता है।
यहाँ टाइटेनियम सीमलेस ट्यूब ग्रेड 2 का परिचय दिया गया है:
रचना:ग्रेड 2 टाइटेनियम में मुख्य रूप से टाइटेनियम (लगभग 99% शुद्ध) होता है जिसमें ऑक्सीजन, नाइट्रोजन, हाइड्रोजन, लोहा और अन्य तत्वों के निशान होते हैं।इसमें एल्यूमीनियम या वेनेडियम जैसे मिश्र धातु तत्व नहीं होते हैं.
संक्षारण प्रतिरोध:ग्रेड 2 टाइटेनियम समुद्र के पानी, क्लोराइड और एसिड सहित विभिन्न वातावरणों में उत्कृष्ट संक्षारण प्रतिरोध प्रदर्शित करता है।यह गुण इसे उन अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता है जहां जंग से सुरक्षा महत्वपूर्ण है, जैसे कि रासायनिक प्रसंस्करण, समुद्री वातावरण और चिकित्सा प्रत्यारोपण।
शक्ति और लचीलापन:ग्रेड 2 टाइटेनियम में कुछ स्टील्स की तुलना में अच्छी ताकत होती है, लेकिन यह बहुत कम घनत्व वाला होता है। यह उत्कृष्ट लचीलापन और कठोरता प्रदान करता है।इसे विभिन्न आकारों और आकारों में आसानी से बनाने और बनाने की अनुमति देता है.
वेल्डेबिलिटी और निर्माणःटाइटेनियम सीमलेस ट्यूब ग्रेड 2 टाइटेनियम और इसके मिश्र धातुओं के लिए मानक तकनीकों का उपयोग करके आसानी से वेल्डेबल है। इसे एक्सट्रूज़न या कोल्ड ड्रॉइंग जैसी प्रक्रियाओं के माध्यम से निर्बाध रूप से ट्यूबों में बनाया जा सकता है,निरंतर आयामों और यांत्रिक गुणों को सुनिश्चित करना.
जैव संगतताःअपनी शुद्धता और मिश्र धातु तत्वों की कमी के कारण, ग्रेड 2 टाइटेनियम जैव संगत है और व्यापक रूप से चिकित्सा अनुप्रयोगों में उपयोग किया जाता है। यह अक्सर सर्जिकल प्रत्यारोपण, प्रोस्थेटिक्स, ऑर्थोपेडिक उपकरणों के लिए उपयोग किया जाता है,और दंत उपकरणों जहां यह मानव ऊतकों के साथ सुरक्षित रूप से बातचीत करता है.
गर्मी प्रतिरोधःग्रेड 2 टाइटेनियम मध्यम तापमान पर अपने गुणों को बनाए रखता है और हीट ट्रांसफर और थर्मल प्रोसेसिंग उपकरण से जुड़े अनुप्रयोगों के लिए उपयुक्त है।
ग्रेड 2 टाइटेनियम ट्यूब विनिर्देशः
| विनिर्देश | ASTM B 337 ASME SB 337 / ASTM B 338 ASME SB 338 |
|---|---|
| आयाम | एएसटीएम, एएसएमई और एपीआई |
| आकार | 1⁄2-एनबी से 24 एनबी तक स्च 10s, 40s, 80s, 160s, XXS में। |
| विशेष रूप से | बड़े व्यास का आकार |
| प्रकार | सीमलेस/ईआरडब्ल्यू/वेल्डेड/निर्मित |
| प्रपत्र | गोल, हाइड्रोलिक आदि |
| लम्बाई | एकल यादृच्छिक, डबल यादृच्छिक और कट लंबाई। |
| ग्रेड | टाइटेनियम ग्रेड2, टाइटेनियम ग्रेड 5 |
| अंत | सादा अंत, बेवेल्ड अंत, थ्रेडेड |
| मानक | एएसटीएम, एआईएसआई, जीबी, जेआईएस, ग्राहकों के अनुरोध उपलब्ध |
| आकार | गोल ट्यूबः ओडीः 16-119 मिमी या अनुकूलित |
| मोटाई | 0.25mm-3.0mm |
| लम्बाई | 6m या ग्राहकों के अनुरोध के अनुसार |
| नमूना | निः शुल्क नमूना उपलब्ध है, लेकिन माल ढुलाई आप द्वारा भुगतान किया जाना चाहिए |
|
सहिष्णुता
|
बाहरी व्यासः ±0.2 मिमी मोटाईः ±0.05 मिमी लंबाईः ±0.5 मिमी |
| अंत | सादा अंत या बेवल समाप्त या अपनी आवश्यकताओं के रूप में |
| चिह्नित करना | ट्यूबिंग को निम्नानुसार चिह्नित किया गया हैः मानक, ग्रेड, ओडी, मोटाई, लंबाई, हीट नंबर (या ग्राहक के अनुरोध के अनुसार) । |
|---|---|
| वेल्डिंग लाइन का प्रकार | ईआरडब्ल्यू (इलेक्ट्रिकल रेसिस्टेंस वेल्ड) |
| समापन |
ए. सपाट B. चमक #400,दर्पण #600 - #1000 डी. लकड़ी का अनाज C. ब्रश किया हुआ ई. उभरा हुआ, थ्रेड |
| प्रपत्र | घन, खोखला, हाइड्रोलिक, एलएसएडब्ल्यू, बॉयलर, सीधा ट्यूब, ट्यूब कॉइल, गोल, आयताकार, वर्ग आदि |
| अंत | सादा अंत, बेवेल्ड अंत, ट्रेड ट्यूब |
| आवेदन | सजावट, निर्माण, खाद्य उद्योग आदि |
| प्रमाणन | आईएसओ, एसजीएस |
| आयताकार पाइप का आकार | 10*30, 10*40, 10*50, 20*10, 23*11, 24*12, 25*13, 28*25, 28*13, 29*14, 30*15, 30*20, 30*22, 34*22, 36*23, 50*25, 60*30, 75*45, 95*45 मिमी |
| मोटाई | बिल्कुल 0.25, 0.28, 0.32, 0.37, 0.41, 0.51, 0.61, 0.71, 0.91, 1.11, 1.15, 1.41 मिमी |
| मूल्यवर्धित सेवा | आवश्यकतानुसार आकार और लंबाई, पोलिश (इलेक्ट्रो और कमर्शियल) एनील्ड और मसालेदार झुकना, मशीनिंग आदि। |
| गोल पाइप का आकार | 16, 17, 18, 19, 20, 21, 22, 23, 25, 28, 31.8, 35, 36, 38.1, 48, 50.8, 60, 63.5, 76.2, 89, 101, 114 मिमी |
| वर्ग पाइप का आकार | 17, 18, 19, 20, 21, 22, 23, 24, 25, 28, 30, 36, 38, 50 मिमी |
| लम्बाई | 6m या ग्राहक के अनुरोध के अनुसार |
| परीक्षण | प्रत्यक्ष पढ़ने वाला स्पेक्ट्रोग्राफ, हाइड्रोस्टैटिक परीक्षण मशीन, एक्स-रे डिटेक्टर, यूआई ट्रासोनिक दोष डिटेक्टर, चुंबकीय कण डिटेक्टर |
| उपकरण | प्रेस मशीन, झुकने वाली मशीन, धक्का देने वाली मशीन, विद्युत घनघोर मशीन रेत उड़ाने वाली मशीन आदि |
| बाहरी व्यास | 6.35-219 मिमी |
| प्रक्रिया पद्धति | कोड खींचा, नाइट्रोजन सुरक्षा के साथ anneled, अल्ट्रासोनिक, स्वचालित आकार, पॉलिश |
| उत्पत्ति | पश्चिम यूरोप / जापानी / भारतीय / संयुक्त राज्य अमेरिका / कोरियाई / अमेरिकी / यूरोपीय |
| परीक्षण प्रमाणपत्र | EN 10204 / 3.1B के अनुसार निर्माता परीक्षण प्रमाण पत्र, कच्चे माल प्रमाण पत्र, 100% रेडियोग्राफी परीक्षण रिपोर्ट, तीसरे पक्ष के निरीक्षण रिपोर्ट |
टाइटेनियम के विभिन्न ग्रेडः
सीपी ग्रेड 1 (यूएनएस आर50250):
सीपी ग्रेड 2 (यूएनएस आर50400):
सीपी ग्रेड 3:
मिश्र धातु ग्रेड 5 (Ti-6Al-4V, UNS R56400):
मिश्र धातु ग्रेड 23 (Ti-6Al-4V ELI, UNS R56401):
टाइटेनियम 8Al-1Mo-1V:
टाइटेनियम ट्यूबों के प्रत्येक ग्रेड को विशिष्ट आवश्यकताओं जैसे कि ताकत, संक्षारण प्रतिरोध, आकार और तापमान सहिष्णुता के आधार पर चुना जाता है।औद्योगिक और चिकित्सा अनुप्रयोगों की एक विस्तृत श्रृंखला में इष्टतम प्रदर्शन सुनिश्चित.
| ग्रेड | सी | एन | ओ | H | टि | वी | अल | फे |
|---|---|---|---|---|---|---|---|---|
| टाइटेनियम ग्रेड 1 | .08 अधिकतम | .03 अधिकतम | .18 अधिकतम | .015 अधिकतम | बॉल | .20 अधिकतम | ||
| टाइटेनियम ग्रेड 2 | 0.1 अधिकतम | 0.03 अधिकतम | 0.25 अधिकतम | 0.015 अधिकतम | 99.2 मिनट | 0.3 अधिकतम | ||
| टाइटेनियम ग्रेड 4 | .08 अधिकतम | .05 अधिकतम | .40 अधिकतम | .015 अधिकतम | बॉल | .50 अधिकतम | ||
| टाइटेनियम ग्रेड 5 | 0.10 अधिकतम | 0.05 अधिकतम | 0.20 अधिकतम | 0.015 अधिकतम | 90 मिनट | 3.5-4.5 | 5.5-6.75 अधिकतम | 0.40 अधिकतम |
| टाइटेनियम ग्रेड 7 | .08 अधिकतम | .03 अधिकतम | .25 अधिकतम | .015 अधिकतम | बॉल | .30 अधिकतम | ||
| टाइटेनियम ग्रेड 9 | .08 अधिकतम | .03 अधिकतम | .15 अधिकतम | .015 अधिकतम | - | .25 अधिकतम | ||
| टाइटेनियम ग्रेड 12 | .08 अधिकतम | .03 अधिकतम | .25 अधिकतम | 0.15 अधिकतम | - | .30 अधिकतम |
ग्रेड 2 टाइटेनियम सीमलेस ट्यूबों के अनुप्रयोगः
ग्रेड 2 टाइटेनियम सीमलेस ट्यूबों को विभिन्न उद्योगों में कई अनुप्रयोग मिलते हैं जहां उनके अद्वितीय गुण अत्यधिक फायदेमंद होते हैं। कुछ प्रमुख अनुप्रयोगों में शामिल हैंः
एयरोस्पेस उद्योग:
हीट एक्सचेंजरः ग्रेड 2 टाइटेनियम सीमलेस ट्यूबों का उपयोग उनके उत्कृष्ट संक्षारण प्रतिरोध और थर्मल चालकता गुणों के कारण हीट एक्सचेंजर में किया जाता है।वे विमान इंजन और वातानुकूलन प्रणालियों में कुशलतापूर्वक गर्मी हस्तांतरण में मदद करते हैं.
हाइड्रोलिक ट्यूबिंगः टाइटेनियम ट्यूब का उपयोग विमानों के हाइड्रोलिक सिस्टम में किया जाता है जहां हल्के वजन, संक्षारण प्रतिरोध और उच्च शक्ति महत्वपूर्ण कारक हैं।
रासायनिक प्रसंस्करण:
प्रक्रिया पाइपिंगः टाइटेनियम सीमलेस ट्यूब रासायनिक प्रसंस्करण संयंत्रों में संक्षारक रसायनों के परिवहन के लिए आदर्श हैं।एसिड और क्लोराइड सहित, उन्हें आक्रामक रसायनों को सुरक्षित रूप से संभालने के लिए उपयुक्त बनाता है।
हीट ट्रांसफर उपकरण: हीट एक्सचेंजर्स, कंडेनसर और रिएक्टरों में उपयोग किया जाता है जहां परिचालन दक्षता और सुरक्षा बनाए रखने के लिए संक्षारण प्रतिरोध आवश्यक है।
चिकित्सा अनुप्रयोग:
प्रत्यारोपणः ग्रेड 2 टाइटेनियम सीमलेस ट्यूब का उपयोग चिकित्सा प्रत्यारोपण और शल्य चिकित्सा उपकरणों में मानव शरीर के भीतर उनकी जैव संगतता और संक्षारण प्रतिरोध के कारण किया जाता है।उदाहरणों में हड्डी के पेंच शामिल हैं, जोड़ों के प्रतिस्थापन, और दंत प्रत्यारोपण।
चिकित्सा उपकरणः इनका उपयोग चिकित्सा उपकरणों जैसे कैथेटर और एंडोस्कोपिक उपकरणों में भी किया जाता है जहां जैव संगतता और स्थायित्व महत्वपूर्ण हैं।
समुद्री उद्योग:
समुद्री जल का निर्जलीकरण:टाइटेनियम सीमलेस ट्यूबों का उपयोग समुद्री जल और खारा वातावरण से जंग के प्रतिरोध के कारण समुद्री जल निर्जलीकरण संयंत्रों के लिए हीट एक्सचेंजर और ट्यूबिंग सिस्टम में किया जाता है.
जहाज निर्माण: इनका उपयोग जहाजों और पनडुब्बियों के महत्वपूर्ण घटकों में किया जाता है जहां उच्च शक्ति और संक्षारण प्रतिरोध के साथ हल्के सामग्री की आवश्यकता होती है।
तेल और गैस उद्योगः
अपतटीय प्लेटफ़ॉर्मः टाइटैनियम ट्यूबों का उपयोग अपतटीय तेल रिग और प्लेटफार्मों में किया जाता है जहां वे संक्षारक खारे पानी के वातावरण का सामना करते हैं और संरचनात्मक अनुप्रयोगों में दीर्घकालिक विश्वसनीयता प्रदान करते हैं।
पाइपलाइनें: संक्षारक तरल पदार्थों और गैसों के परिवहन के लिए पाइपलाइनों में उपयोग किया जाता है जहां पारंपरिक सामग्री संक्षारण के लिए पर्याप्त प्रतिरोध प्रदान नहीं कर सकती हैं।
