| ब्रांड नाम: | LHTi,China |
| मॉडल संख्या: | टाइटेनियम ट्यूब |
| न्यूनतम आदेश मात्रा: | 5-10 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

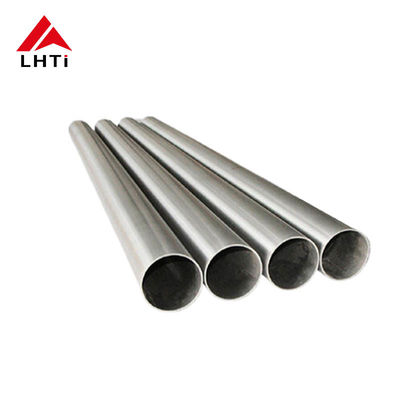

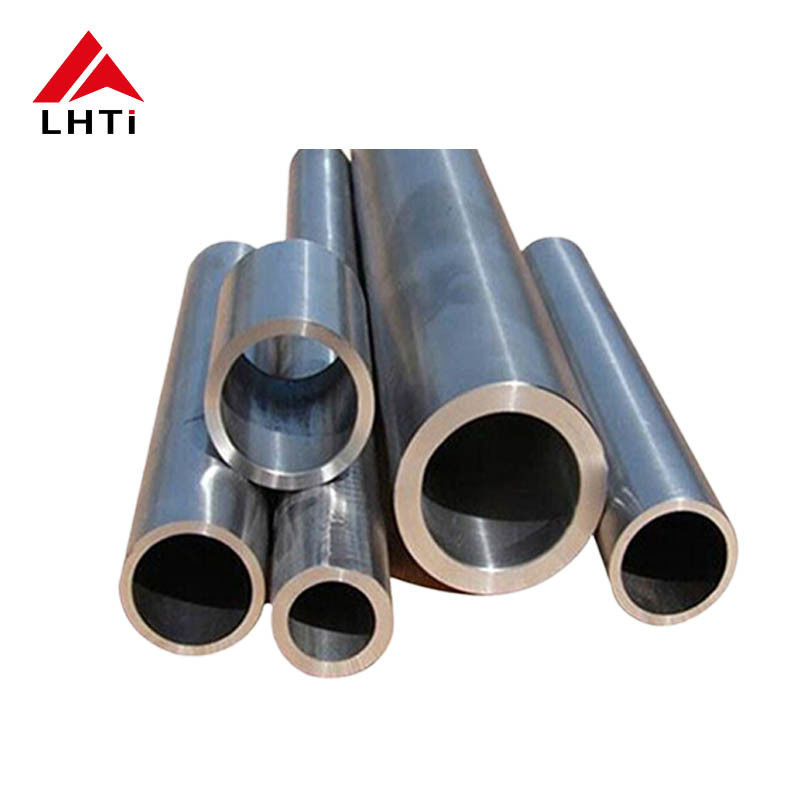

टाइटेनियम सीमलेस ट्यूब ग्रेड 5 एएसटीएम बी 338 टाइटेनियम ट्यूबिंग एयरोस्पेस घटकों के लिए
टाइटेनियम सीमलेस ट्यूब का परिचयः
टाइटेनियम वास्तव में एक बहुमुखी मिश्र धातु है जिसका उपयोग चिकित्सा उपकरणों से लेकर एयरोस्पेस इंजीनियरिंग तक होता है। इसे आसानी से एल्यूमीनियम, वैनेडियम,और तांबा विशिष्ट प्रयोजनों के लिए अनुकूलित विभिन्न ग्रेड बनाने के लिएसीमलेस टाइटेनियम ट्यूब आपूर्तिकर्ता की आवश्यकताओं के आधार पर 1 से 38 तक के ग्रेड में उपलब्ध हैं।विभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए एएसटीएम मानकों के तहत निर्मित टाइटेनियम मिश्र धातु छड़ें विभिन्न परिस्थितियों में आपूर्ति की जाती हैं.
टाइटेनियम ट्यूब टाइटेनियम के असाधारण गुणों को बेलनाकार धातु रूपों की बहुमुखी प्रतिभा के साथ जोड़ती है। टाइटेनियम, अपने उच्च शक्ति-से-वजन अनुपात और कम घनत्व के लिए जाना जाता है,इसकी मजबूती और वजन में हल्कापन के लिए पसंद किया जाता हैइसकी संक्षारण प्रतिरोधकता समुद्री जल और क्लोरीन जैसे कठोर वातावरण तक फैली हुई है।इसकी खोखली संरचना के कारण विभिन्न अनुप्रयोगों का उपयोग करता है.
टाइटेनियम सीमलेस ट्यूब टाइटेनियम से निर्मित अत्यधिक विशेष घटक हैं, एक संक्षारण प्रतिरोधी और असाधारण रूप से मजबूत धातु। इन ट्यूबों को एक सीमलेस प्रक्रिया के माध्यम से निर्मित किया जाता है,दीवार मोटाई में एकरूपता और उत्कृष्ट संरचनात्मक अखंडता सुनिश्चित करनाउन्हें उच्च प्रदर्शन वाली सामग्री जैसे एयरोस्पेस, रासायनिक प्रसंस्करण, समुद्री वातावरण और चिकित्सा उपकरणों की आवश्यकता वाले उद्योगों में व्यापक अनुप्रयोग मिलते हैं।
टाइटेनियम सीमलेस ट्यूबों की मुख्य विशेषताओं और लाभों में शामिल हैंः
संक्षारण प्रतिरोध: टाइटेनियम कठोर वातावरण में भी संक्षारण के प्रति उत्कृष्ट प्रतिरोध प्रदर्शित करता है, जिससे यह ऐसे अनुप्रयोगों के लिए आदर्श है जहां संक्षारक पदार्थों के संपर्क में आना आम है।
उच्च शक्ति-से-वजन अनुपातः टाइटेनियम सीमलेस ट्यूब प्रभावशाली शक्ति प्रदान करते हैं जबकि विशेष रूप से हल्के होते हैं, जो एयरोस्पेस और अन्य वजन-संवेदनशील अनुप्रयोगों में फायदेमंद है।
जैव संगतताः टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा प्रत्यारोपण और सर्जिकल उपकरणों के लिए उपयुक्त है जहां मानव शरीर के साथ संगतता महत्वपूर्ण है।
गर्मी और ठंड प्रतिरोधः ये ट्यूब अपने यांत्रिक गुणों को कम किए बिना अत्यधिक तापमान, उच्च और निम्न दोनों का सामना कर सकते हैं, जिससे वे विभिन्न परिचालन स्थितियों में बहुमुखी होते हैं।
निर्बाध विनिर्माणः निर्बाध ट्यूबों को वेल्डिंग सीम के बिना निर्मित किया जाता है, जो उच्च संरचनात्मक अखंडता सुनिश्चित करता है और वेल्डेड विकल्पों की तुलना में रिसाव या विफलता के जोखिम को कम करता है।
अनुकूलन योग्य विनिर्देशः उन्हें आयामों, दीवार मोटाई और सहिष्णुता के संदर्भ में विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, यह सुनिश्चित करते हुए कि वे सटीक अनुप्रयोग आवश्यकताओं को पूरा कर सकें।
ग्रेड 5 सीमलेस टाइटेनियम ट्यूब जो एएसटीएम बी 338 मानकों के अनुरूप हैं, अत्यधिक मांग वाले अनुप्रयोगों में अपने असाधारण गुणों के लिए अत्यधिक मांग की जाती है।एएसटीएम बी 338 सीमलेस और वेल्डेड टाइटेनियम और टाइटेनियम मिश्र धातु ट्यूबों गर्मी एक्सचेंजर और अन्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त जहां जंग प्रतिरोध निर्दिष्ट करता है, उच्च शक्ति, और गर्मी प्रतिरोध महत्वपूर्ण हैं।
ग्रेड 5 टाइटेनियम, जिसे Ti-6Al-4V के रूप में भी जाना जाता है, एक मिश्र धातु है जिसमें 6% एल्यूमीनियम और 4% वैनेडियम होता है। यह मिश्र धातु ताकत, हल्के वजन, संक्षारण प्रतिरोध,और जैव संगतताएएसटीएम बी 338 के अनुसार निर्मित निर्बाध ट्यूब समान गुणवत्ता, आयामी सटीकता सुनिश्चित करते हैं,और महत्वपूर्ण अनुप्रयोगों जैसे एयरोस्पेस घटकों के लिए आवश्यक स्थिर यांत्रिक गुण, रासायनिक प्रसंस्करण उपकरण, और समुद्री वातावरण।
इन ट्यूबों को सटीक प्रक्रियाओं के माध्यम से गर्मी उपचार, सतह खत्म और यांत्रिक गुणों के लिए सख्त आवश्यकताओं को पूरा करने के लिए निर्मित किया जाता है,अत्यधिक परिस्थितियों में उनके विश्वसनीय प्रदर्शन को सुनिश्चित करनाचाहे संरचनात्मक घटकों या जटिल हीट एक्सचेंजर प्रणालियों में उपयोग किया जाए, ग्रेड 5 सीमलेस ट्यूब स्थायित्व और दीर्घायु प्रदान करते हैं,आधुनिक औद्योगिक अनुप्रयोगों में अपेक्षित सख्त मानकों को पूरा.
टाइटेनियम ग्रेड 5 के फायदे:
उच्च शक्तिः ग्रेड 5 टाइटेनियम अपने प्रभावशाली शक्ति-से-वजन अनुपात के लिए प्रसिद्ध है। यह अपेक्षाकृत हल्का होने के बावजूद वाणिज्यिक रूप से शुद्ध टाइटेनियम से काफी मजबूत है।यह अनुप्रयोगों जहां ताकत और वजन बचत महत्वपूर्ण हैं के लिए आदर्श बनाता है, जैसे एयरोस्पेस घटक।
संक्षारण प्रतिरोध: सभी टाइटेनियम मिश्र धातुओं की तरह ग्रेड 5 टाइटेनियम में भी उत्कृष्ट संक्षारण प्रतिरोध होता है, खासकर ऐसे वातावरण में जहां खारे पानी, एसिड और अन्य संक्षारक पदार्थ मौजूद हों.यह गुण कठोर परिस्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।
जैव संगतताः ग्रेड 5 टाइटेनियम जैव संगत है, जिसका अर्थ है कि यह गैर विषैले है और मानव शरीर द्वारा अस्वीकार नहीं किया जाता है।आर्थोपेडिक प्रत्यारोपण और दंत चिकित्सा अनुप्रयोगों सहित.
गर्मी प्रतिरोधः ग्रेड 5 टाइटेनियम उच्च तापमान पर अपने यांत्रिक गुणों को बनाए रखता है, लगभग 400-500°C (752-932°F) तक।यह थर्मल स्थिरता इसे उच्च तापमान वातावरण में अनुप्रयोगों के लिए उपयुक्त बनाता है, जैसे गैस टरबाइन।
वेल्डेबिलिटीः ग्रेड 5 टाइटेनियम को टाइटेनियम मिश्र धातुओं के लिए उपयुक्त तकनीकों का उपयोग करके वेल्ड करना आम तौर पर आसान है।यह जटिल संरचनाओं और घटकों के निर्माण के लिए उनकी ताकत या संक्षारण प्रतिरोध को कम किए बिना अनुमति देता है.
बहुमुखी प्रतिभा: इसकी शक्ति, हल्के स्वभाव, संक्षारण प्रतिरोध और जैव संगतता के संयोजन के कारण, ग्रेड 5 टाइटेनियम उद्योगों की एक विस्तृत श्रृंखला में अनुप्रयोग पाता है।इनमें एयरोस्पेस शामिल है, चिकित्सा, समुद्री, ऑटोमोटिव, खेल उपकरण और औद्योगिक विनिर्माण।
अच्छी विनिर्माण क्षमताः ग्रेड 5 टाइटेनियम को टाइटेनियम मिश्र धातुओं के लिए उपयुक्त पारंपरिक तकनीकों का उपयोग करके मशीनीकृत और निर्मित किया जा सकता है।यह जटिल भागों और घटकों के सटीक विनिर्देशों के उत्पादन के लिए अनुमति देता है.
| मानक | एएसटीएम, एआईएसआई, जीबी, जेआईएस, ग्राहकों के अनुरोध उपलब्ध |
| आकार | गोल ट्यूबः ओडीः 16-119 मिमी या अनुकूलित |
| मोटाई | 0.25mm-3.0mm |
| लम्बाई | 6m या ग्राहकों के अनुरोध के अनुसार |
| नमूना | निः शुल्क नमूना उपलब्ध है, लेकिन माल ढुलाई आप द्वारा भुगतान किया जाना चाहिए |
|
सहिष्णुता
|
बाहरी व्यासः ±0.2 मिमी मोटाईः ±0.05 मिमी लंबाईः ±0.5 मिमी |
| अंत | सादा अंत या बेवल समाप्त या अपनी आवश्यकताओं के रूप में |
| चिह्नित करना | ट्यूबिंग को निम्नानुसार चिह्नित किया गया हैः मानक, ग्रेड, ओडी, मोटाई, लंबाई, हीट नंबर (या ग्राहक के अनुरोध के अनुसार) । |
|---|---|
| वेल्डिंग लाइन का प्रकार | ईआरडब्ल्यू (इलेक्ट्रिकल रेसिस्टेंस वेल्ड) |
| समापन |
ए. सपाट B. चमक #400,दर्पण #600 - #1000 डी. लकड़ी का अनाज C. ब्रश किया हुआ ई. उभरा हुआ, थ्रेड |
| प्रपत्र | घन, खोखला, हाइड्रोलिक, एलएसएडब्ल्यू, बॉयलर, सीधा ट्यूब, ट्यूब कॉइल, गोल, आयताकार, वर्ग आदि |
| अंत | सादा अंत, बेवेल्ड अंत, ट्रेड ट्यूब |
| आवेदन | सजावट, निर्माण, खाद्य उद्योग आदि |
| प्रमाणन | आईएसओ, एसजीएस |
| आयताकार पाइप का आकार | 10*30, 10*40, 10*50, 20*10, 23*11, 24*12, 25*13, 28*25, 28*13, 29*14, 30*15, 30*20, 30*22, 34*22, 36*23, 50*25, 60*30, 75*45, 95*45 मिमी |
| मोटाई | बिल्कुल 0.25, 0.28, 0.32, 0.37, 0.41, 0.51, 0.61, 0.71, 0.91, 1.11, 1.15, 1.41 मिमी |
| मूल्यवर्धित सेवा | आवश्यकतानुसार आकार और लंबाई, पोलिश (इलेक्ट्रो और कमर्शियल) एनील्ड और मसालेदार झुकना, मशीनिंग आदि। |
| गोल पाइप का आकार | 16, 17, 18, 19, 20, 21, 22, 23, 25, 28, 31.8, 35, 36, 38.1, 48, 50.8, 60, 63.5, 76.2, 89, 101, 114 मिमी |
| वर्ग पाइप का आकार | 17, 18, 19, 20, 21, 22, 23, 24, 25, 28, 30, 36, 38, 50 मिमी |
| लम्बाई | 6m या ग्राहक के अनुरोध के अनुसार |
| परीक्षण | प्रत्यक्ष पढ़ने वाला स्पेक्ट्रोग्राफ, हाइड्रोस्टैटिक परीक्षण मशीन, एक्स-रे डिटेक्टर, यूआई ट्रासोनिक दोष डिटेक्टर, चुंबकीय कण डिटेक्टर |
| उपकरण | प्रेस मशीन, झुकने वाली मशीन, धक्का देने वाली मशीन, विद्युत घनघोर मशीन रेत उड़ाने वाली मशीन आदि |
| बाहरी व्यास | 6.35-219 मिमी |
| प्रक्रिया पद्धति | कोड खींचा, नाइट्रोजन सुरक्षा के साथ anneled, अल्ट्रासोनिक, स्वचालित आकार, पॉलिश |
| उत्पत्ति | पश्चिम यूरोप / जापानी / भारतीय / संयुक्त राज्य अमेरिका / कोरियाई / अमेरिकी / यूरोपीय |
| परीक्षण प्रमाणपत्र | EN 10204 / 3.1B के अनुसार निर्माता परीक्षण प्रमाण पत्र, कच्चे माल प्रमाण पत्र, 100% रेडियोग्राफी परीक्षण रिपोर्ट, तीसरे पक्ष के निरीक्षण रिपोर्ट |
टाइटेनियम ट्यूब की गुणवत्ता परीक्षणः
टाइटेनियम ट्यूबों का निरीक्षण और परीक्षण यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे सख्त गुणवत्ता मानकों और विनिर्देशों को पूरा करें।
अल्ट्रासोनिक परीक्षण (यूटी):
एडी करंट परीक्षण (ईटी):
फ्लेरिंग परीक्षणः
हाइड्रोस्टैटिक परीक्षण:
सपाट करने का परीक्षणः
दृश्य सतह निरीक्षणः
आयामी निरीक्षण:
तन्य गुणों का निरीक्षणः
रासायनिक तत्वों का विश्लेषणः
गुणवत्ता आश्वासन और अनुपालनः
| दीवार | आकार (ओ.डी.) |
|---|---|
| .010 | 1/16 ", 1/8 ", 3/16 " |
| .020 | 1/16 ", 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 " |
| .012 | 1/8" |
| .016 | 1/8 ", 3/16 " |
| .028 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 3/4 ", 1", 1 1/2 ", 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2", 2 1/2 ", 3" |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2 इंच, 5/8 इंच, 1" 1 1/4 इंच, 1 1/2 इंच, 2" |
| .109 | 1/2 इंच, 3/4 इंच, 1" 1 1/4 इंच, 1 1/2 इंच, 2" |
| .120 | 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 2", 2 1/4 ", 2 1/2 ", 3" |
| .125 | 3/4", 1"",1 1/4",1 1/2",2"",3"",3 1/4" |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2 " |
टाइटेनियम ट्यूबों की उत्पाद प्रक्रियाः
टाइटेनियम ट्यूबों की उत्पादन प्रक्रिया में विभिन्न अनुप्रयोगों के लिए गुणवत्ता, सटीकता और उपयुक्तता सुनिश्चित करने के लिए कई प्रमुख चरण शामिल हैं। यहाँ एक सामान्य प्रक्रिया का अवलोकन हैः
कच्चे माल का चयनः टाइटेनियम टाइटेनियम स्पंज के रूप में शुरू होता है, जिसे क्रॉल प्रक्रिया या हंटर प्रक्रिया के माध्यम से निर्मित किया जाता है।इसके बाद स्पंज को वांछित टाइटेनियम ग्रेड के बैंगट या बिलेट में पिघलाया जाता है।उदाहरण के लिए, ग्रेड 1, ग्रेड 2, ग्रेड 5).
ट्यूब फोर्मिंगः टाइटेनियम ट्यूब बनाने के कई तरीके हैंः
हीट ट्रीटमेंटः टाइटेनियम ट्यूबों को बनाने के बाद अक्सर यांत्रिक गुणों जैसे कि ताकत और लचीलापन में सुधार के लिए हीट ट्रीटमेंट किया जाता है।और बनाने या वेल्डिंग के दौरान लाया तनाव को कम करने के लिए.
शीत रेखांकन (वैकल्पिक): शीत रेखांकन में टाइटेनियम ट्यूब को उसके व्यास को कम करने और सटीक आयाम प्राप्त करने के लिए एक श्रृंखला के माध्यम से खींचना शामिल है। यह प्रक्रिया सतह खत्म में सुधार कर सकती है,सहनशीलता, और यांत्रिक गुण।
सतह उपचारः टाइटेनियम ट्यूबों को सतह उपचार जैसे पॉलिशिंग, अचार,या संक्षारण प्रतिरोध बढ़ाने या आवेदन द्वारा आवश्यक विशिष्ट सतह खत्म प्राप्त करने के लिए निष्क्रियता.
गुणवत्ता नियंत्रण: उत्पादन प्रक्रिया के दौरान गुणवत्ता नियंत्रण के उपाय महत्वपूर्ण होते हैं।इसमें दोषों का पता लगाने या दीवार मोटाई की एकरूपता सुनिश्चित करने के लिए अल्ट्रासोनिक परीक्षण या वर्दी करंट परीक्षण जैसे गैर-विनाशकारी परीक्षण (एनडीटी) विधियां शामिल हैं।.
अंतिम निरीक्षण और प्रमाणनः पैकेजिंग और शिपिंग से पहले, टाइटेनियम ट्यूबों का पूरी तरह से निरीक्षण किया जाता है ताकि यह सुनिश्चित किया जा सके कि वे उद्योग मानकों (जैसे, सीमलेस ट्यूबों के लिए एएसटीएम बी 338) को पूरा करते हैं।प्रमाणपत्र सामग्री की संरचना को सत्यापित करने के लिए जारी किए जाते हैं, यांत्रिक गुण, और ग्राहक विनिर्देशों के अनुरूप।
पैकेजिंग और शिपिंगः अंत में, टायटानियम ट्यूबों को परिवहन के दौरान क्षति से बचाने के लिए सावधानीपूर्वक पैक किया जाता है।या यह सुनिश्चित करने के लिए व्यक्तिगत रूप से पैक किया जाता है कि वे सर्वोत्तम स्थिति में पहुंचें.
