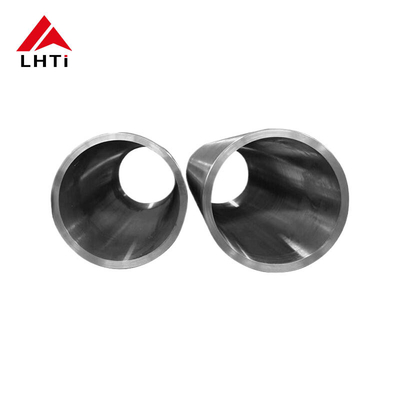

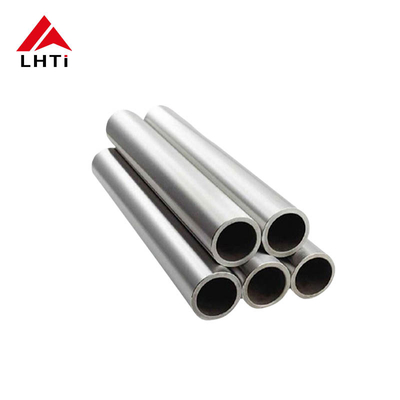

टाइटेनियम मिश्र धातु ट्यूबिंग Ti Gr 1 Gr3 Gr5 Ge23 टाइटेनियम सीमलेस ट्यूब मेडिकल इम्प्लांट के लिए

टाइटेनियम मिश्र धातु ट्यूबिंग Ti Gr 1 Gr3 Gr5 Ge23 मेडिकल इम्प्लांट के लिए टाइटेनियम सीमलेस ट्यूब

टाइटेनियम सीमलेस ट्यूब का परिचयः

टाइटेनियम ट्यूब टाइटेनियम के असाधारण गुणों को बेलनाकार धातु रूपों की बहुमुखी प्रतिभा के साथ जोड़ती है। टाइटेनियम, अपने उच्च शक्ति-से-वजन अनुपात और कम घनत्व के लिए जाना जाता है,इसकी मजबूती और वजन में हल्कापन के लिए पसंद किया जाता हैइसकी संक्षारण प्रतिरोधकता समुद्री जल और क्लोरीन जैसे कठोर वातावरण तक फैली हुई है।इसकी खोखली संरचना के कारण विभिन्न अनुप्रयोगों का उपयोग करता है.

टाइटेनियम ट्यूब टाइटेनियम के असाधारण गुणों के कारण विभिन्न उद्योगों में अभिन्न घटक हैं। इसके उच्च शक्ति-से-वजन अनुपात, संक्षारण प्रतिरोध और जैव संगतता के लिए प्रसिद्ध,टाइटेनियम ट्यूब एयरोस्पेस में महत्वपूर्ण हैं, चिकित्सा, समुद्री और रासायनिक प्रसंस्करण अनुप्रयोग।

टाइटेनियम ट्यूबों की मुख्य विशेषताएं:

1. उच्च शक्ति और कम घनत्वः टाइटेनियम की ताकत स्टील के बराबर है लेकिन लगभग आधा वजन है, जिससे टाइटेनियम ट्यूबों को हल्के संरचनाओं के लिए आदर्श बना दिया जाता है।

2. क्षरण प्रतिरोध: टाइटेनियम क्षरण के प्रति उत्कृष्ट प्रतिरोध प्रदर्शित करता है, जिसमें समुद्री जल, एसिड और क्लोराइड समाधान शामिल हैं।यह गुण कठोर वातावरण में दीर्घायु और विश्वसनीयता सुनिश्चित करता है.

3. जैव संगतताः टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा प्रत्यारोपण जैसे जोड़ों के प्रतिस्थापन और सर्जिकल उपकरणों के लिए उपयुक्त है।ग्रेड 23 (Ti-6Al-4V ELI) विशेष रूप से चिकित्सा अनुप्रयोगों में इसकी बेहतर जैव संगतता के कारण पसंद किया जाता है.

4. गर्मी और ठंड प्रतिरोधः टाइटेनियम अत्यधिक तापमान में अपने यांत्रिक गुणों को बनाए रखता है, क्रायोजेनिक परिस्थितियों से लेकर लगभग 600 डिग्री सेल्सियस तक के तापमान तक (ग्रेड के आधार पर) ।

5. आकार और वेल्डेबिलिटीः ग्रेड के आधार पर, टाइटेनियम को आसानी से बनाया, वेल्डेड और मशीनीकृत किया जा सकता है, जिससे जटिल डिजाइन और असेंबली की सुविधा होती है।

टाइटेनियम ट्यूबिंग ग्रेड गाइड:

टाइटेनियम ट्यूब कई ग्रेड में आता है, प्रत्येक विशिष्ट अनुप्रयोगों के लिए अनुकूलित विशिष्ट गुण प्रदान करता हैः

सीपी ग्रेड 1 (यूएनएस आर50250):

• गुण: सबसे नरम और सबसे लचीला ग्रेड।
• विशेषताएं: उत्कृष्ट शीत ढालना, उच्च प्रभाव कठोरता, अच्छे वेल्डिंग गुण।
• अनुप्रयोगः उच्च रूप की क्षमता और हल्के से उच्च ऑक्सीकरण के प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।

सीपी ग्रेड 2 (यूएनएस आर50400):

• गुण: व्यापक रूप से प्रयोग किया जाने वाला व्यावसायिक रूप से शुद्ध टाइटेनियम।
• विशेषताएं: मध्यम शक्ति, उत्कृष्ट शीत-संरचना गुण।
• अनुप्रयोगः व्यापारिक रूप से शुद्ध टाइटेनियम के "कार्य घोड़े" के रूप में जाना जाता है क्योंकि इसकी संतुलित शक्ति और लचीलापन है। व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है।

सीपी ग्रेड 3:

• गुण: मुख्यतः दबाव वाले पात्रों में प्रयोग किया जाता है।
• विशेषताएं: उत्कृष्ट संक्षारण प्रतिरोध।
• अनुप्रयोगः ऐसे अनुप्रयोगों के लिए उपयुक्त जहां संक्षारण प्रतिरोध महत्वपूर्ण है, जैसे कि रासायनिक प्रसंस्करण में।

मिश्र धातु ग्रेड 5 (Ti-6Al-4V, UNS R56400):

• गुणः सबसे व्यापक रूप से इस्तेमाल किया टाइटेनियम मिश्र धातु।
• विशेषताएं: अल्फा स्टेबलाइजर के रूप में एल्यूमीनियम और बीटा स्टेबलाइजर के रूप में वैनेडियम के साथ दो-चरण α+β टाइटेनियम मिश्र धातु।
• अनुप्रयोगः व्यापक यांत्रिक, भौतिक और रासायनिक गुण प्रदान करता है। आमतौर पर एयरोस्पेस, समुद्री और चिकित्सा अनुप्रयोगों में उपयोग किया जाता है।

मिश्र धातु ग्रेड 23 (Ti-6Al-4V ELI, UNS R56401):

• गुणः Ti-6Al-4V का अतिरिक्त निम्न अंतराल संस्करण।
• विशेषताएं: उच्च क्षति सहिष्णुता, इसे चिकित्सा और दंत चिकित्सा अनुप्रयोगों के लिए आदर्श बनाती है।
• अनुप्रयोगः विशेष रूप से जैव संगतता और शक्ति बढ़ाने के लिए डिज़ाइन किया गया, सर्जिकल प्रत्यारोपण और चिकित्सा उपकरणों के लिए उपयुक्त है।

टाइटेनियम 8Al-1Mo-1V:

• गुणः अल्फा मिश्र धातु के निकट।
• विशेषताएं: उच्च तापमान (४५५° सेल्सियस तक) के उपयोग के लिए डिज़ाइन किया गया है, अच्छी रेंगने की शक्ति।
• अनुप्रयोगः एयरोस्पेस और औद्योगिक अनुप्रयोगों में उपयोग किया जाता है जहां उच्च तापमान और कम घनत्व फायदेमंद होते हैं।

टाइटेनियम ट्यूबों के प्रत्येक ग्रेड को विशिष्ट आवश्यकताओं जैसे कि ताकत, संक्षारण प्रतिरोध, आकार और तापमान सहिष्णुता के आधार पर चुना जाता है।औद्योगिक और चिकित्सा अनुप्रयोगों की एक विस्तृत श्रृंखला में इष्टतम प्रदर्शन सुनिश्चित करना.

टाइटेनियम ट्यूब की प्रौद्योगिकी डेटा शीटः

टाइटेनियम ट्यूब की गुणवत्ता परीक्षणः

टाइटेनियम ट्यूबों का निरीक्षण और परीक्षण यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे सख्त गुणवत्ता मानकों और विनिर्देशों को पूरा करें। यहाँ विभिन्न सामान्य रूप से उपयोग की जाने वाली विधियों का अवलोकन हैः

​अल्ट्रासोनिक परीक्षण (यूटी):

• उद्देश्य: आंतरिक दोषों जैसे दरारें, खोखलेपन या समावेशन का पता लगाने के लिए प्रयोग किया जाता है।
• विधि: अल्ट्रासोनिक तरंगों को ट्यूब की दीवारों के माध्यम से प्रेषित किया जाता है; तरंगों के प्रतिबिंब में भिन्नता दोषों का संकेत देती है।

एडी करंट परीक्षण (ईटी):

• उद्देश्य: सतह और निकट-सतह दोषों, दरारों और सामग्री परिवर्तनों का पता लगाता है।
• विधि: ट्यूब में प्रवृत्त विद्युत धाराएं दोषों के साथ बातचीत करती हैं, मापने योग्य संकेत उत्पन्न करती हैं।

फ्लेरिंग परीक्षणः

• उद्देश्यः ट्यूब की विकृति का सामना करने की क्षमता का आकलन करता है और ट्यूब के छोरों की गुणवत्ता का आकलन करता है।
• विधिः नलिकाओं को एक निर्दिष्ट व्यास तक फ्लेयर किया जाता है; फ्लेयर की गुणवत्ता और किसी भी दरारों का निरीक्षण किया जाता है।

हाइड्रोस्टैटिक परीक्षण:

• उद्देश्यः दबाव के अधीन ट्यूब की ताकत और अखंडता की जांच करता है।
• विधि: ट्यूबों को पानी या किसी अन्य तरल पदार्थ के साथ एक निर्दिष्ट दबाव स्तर तक दबाव में रखा जाता है, लीक या स्थायी विरूपण की जांच की जाती है।

​सपाट करने का परीक्षणः

• उद्देश्य: लचीलापन और विरूपण प्रतिरोध का आकलन करता है।
• विधिः ट्यूबों को तब तक समतल किया जाता है जब तक ट्यूब की दीवारें स्पर्श नहीं करती हैं, विफलता के बिना समतल होने का सामना करने की क्षमता का मूल्यांकन किया जाता है।

दृश्य सतह निरीक्षणः

• उद्देश्य: सतह के दोषों जैसे खरोंच, गड्ढे, घूंघट या दूषण का पता लगाता है।
• विधिः प्रशिक्षित कर्मियों द्वारा विजुअल एड्स जैसे कि आवर्धन, प्रकाश या रंग प्रवेशकों का उपयोग करके निरीक्षण।

आयामी निरीक्षण:

• उद्देश्यः यह सुनिश्चित करता है कि ट्यूबें निर्दिष्ट आयामी सहिष्णुता के अनुरूप हों।
• विधि: कैलिब्रेटेड माप उपकरण का उपयोग करके, बाहरी व्यास, दीवार मोटाई, लंबाई और अंत तैयारियों जैसे आयामों की पुष्टि की जाती है।

तन्य गुणों का निरीक्षणः

• उद्देश्य: यांत्रिक गुणों जैसे कि तन्यता शक्ति, उपज शक्ति और लम्बाई को निर्धारित करता है।
• विधिः लागू मानकों के अनुसार तन्यता परीक्षण करने के लिए ट्यूब से नमूने लिए जाते हैं।

रासायनिक तत्वों का विश्लेषणः

• उद्देश्यः टाइटेनियम मिश्र धातु की रासायनिक संरचना की पुष्टि करता है।
• विधि: विशिष्ट आवश्यकताओं के अनुसार तत्वों की एकाग्रता को मापने के लिए स्पेक्ट्रोस्कोपी या रासायनिक विश्लेषण जैसी तकनीकों का उपयोग किया जाता है।

गुणवत्ता आश्वासन और अनुपालनः

• उद्योग मानकों (जैसे, एएसटीएम, एएसएमई) और ग्राहक विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए विनिर्माण के विभिन्न चरणों में और विनिर्माण के बाद निरीक्षण और परीक्षण किया जाता है।
• परीक्षण परिणामों और प्रमाणपत्रों का प्रलेखन आपूर्ति श्रृंखला में गुणवत्ता और ट्रेस करने की गारंटी प्रदान करता है।

टाइटेनियम ट्यूब के अनुप्रयोग:

टाइटेनियम ट्यूब अपने असाधारण गुणों के कारण कई उद्योगों में विविध अनुप्रयोग पाते हैं, जिसमें उच्च शक्ति-से-वजन अनुपात, संक्षारण प्रतिरोध और जैव संगतता शामिल है।यहाँ कुछ प्रमुख अनुप्रयोग हैं:

एयरोस्पेस: टाइटेनियम ट्यूब का उपयोग एयरोस्पेस उद्योग में विमानों के हाइड्रोलिक सिस्टम, एयरफ्रेम, लैंडिंग गियर घटकों और निकास नलिकाओं जैसे अनुप्रयोगों के लिए व्यापक रूप से किया जाता है।उनका हल्का वजन विमान के कुल वजन को कम करने में मदद करता है, ईंधन दक्षता और प्रदर्शन में वृद्धि।

औद्योगिक: औद्योगिक वातावरण में टाइटेनियम ट्यूबों का उपयोग हीट एक्सचेंजर, कंडेनसर,और रिएक्टर कंटेनर जहां आक्रामक रसायनों और उच्च तापमान से जंग प्रतिरोध महत्वपूर्ण हैइनका उपयोग समुद्री जल के संक्षारण के प्रतिरोध के कारण निर्जलीकरण संयंत्रों में भी किया जाता है।

चिकित्सा: टाइटेनियम ट्यूब चिकित्सा अनुप्रयोगों में विशेष रूप से प्रत्यारोपण और सर्जिकल उपकरणों के निर्माण के लिए आवश्यक हैं।टाइटैनियम की जैव संगतता और शरीर के तरल पदार्थों के प्रतिरोध इसे कूल्हे के तने जैसे प्रत्यारोपण के लिए आदर्श बनाते हैं, हड्डी की प्लेटें, और दंत प्रत्यारोपण।

समुद्री: टाइटैनियम ट्यूबों का उपयोग समुद्री वातावरण में समुद्री पानी से ठंडा होने वाले कंडेनसर, हीट एक्सचेंजर और पाइप सिस्टम के लिए किया जाता है।उनकी संक्षारण प्रतिरोधकता नमकीन पानी के वातावरण में दीर्घायु और विश्वसनीयता सुनिश्चित करती है.

ऑटोमोटिवः टाइटैनियम ट्यूबों का उपयोग ऑटोमोटिव अनुप्रयोगों में, विशेष रूप से उच्च प्रदर्शन वाले वाहनों में, निकास प्रणालियों और इनलेट पाइपिंग जैसे घटकों के लिए किया जाता है।उनकी उच्च शक्ति और गर्मी प्रतिरोध इंजन के प्रदर्शन में सुधार में योगदान देता है.
