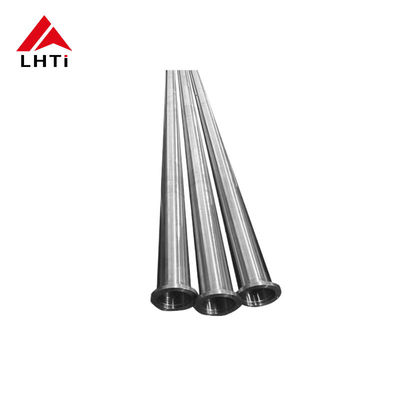

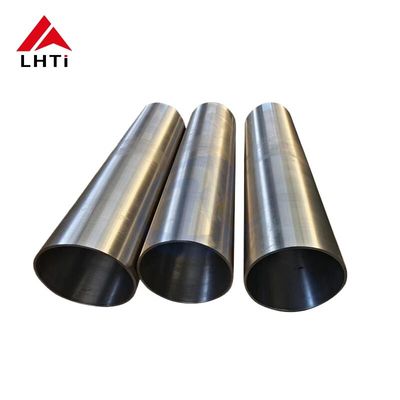

ASTM B337/ASTM B338 ग्रेड 2 टाइटेनियम पाइप और सीमलेस ट्यूब टाइटेनियम मिश्र धातु ट्यूब

ASTM B337/ASTM B338 ग्रेड 2 टाइटेनियम पाइप और सीमलेस ट्यूब टाइटेनियम मिश्र धातु ट्यूब

टाइटेनियम ट्यूब ग्रेड 2 का परिचयः

एएसटीएम बी 337 और एएसटीएम बी 338 मानक हैं जो क्रमशः टाइटेनियम और टाइटेनियम मिश्र धातु पाइप और ट्यूबों के लिए आवश्यकताओं को रेखांकित करते हैं।यहाँ इन मानकों के अनुसार ग्रेड 2 टाइटेनियम पाइप विनिर्देशों का एक सिंहावलोकन है:

एएसटीएम बी 337 ग्रेड 2 टाइटेनियम पाइप:

• रासायनिक संरचनाः ग्रेड 2 टाइटेनियम में आमतौर पर 99.2% शुद्ध टाइटेनियम होता है, जिसमें ऑक्सीजन (अधिकतम 0.25%) और लोहे (अधिकतम 0.30%) की छोटी मात्रा होती है।

• यांत्रिक गुण:

  • तन्य शक्तिः न्यूनतम 50 ksi (345 MPa)
  • दक्षता शक्तिः न्यूनतम 40 ksi (275 MPa)
  • लम्बाईः कम से कम 20%

• आयाम:

  • बाहरी व्यास (OD): विशिष्ट आवश्यकताओं के अनुसार विभिन्न आकार।
  • दीवार की मोटाई: विशिष्ट आवश्यकताओं के अनुसार विभिन्न आकार।
  • लंबाई: आमतौर पर मानक लंबाई में उपलब्ध होती है या आवश्यकता के अनुसार कस्टम लंबाई में कटौती की जाती है।

• अनुप्रयोगः रासायनिक प्रसंस्करण, एयरोस्पेस, समुद्री और चिकित्सा जैसे उद्योगों में व्यापक रूप से उपयोग किया जाता है क्योंकि इसकी उत्कृष्ट संक्षारण प्रतिरोध, आकार और वेल्डेबिलिटी है।

एएसटीएम बी 338 ग्रेड 2 टाइटेनियम ट्यूबः

• रासायनिक संरचनाः ग्रेड 2 टाइटेनियम पाइप के समान।

• यांत्रिक गुण:

  • आम तौर पर ASTM B337 ग्रेड 2 के समान तन्यता और प्रतिफल शक्ति आवश्यकताओं के अनुरूप है।

• आयाम:

  • आमतौर पर सटीक ओडी, दीवार मोटाई और लंबाई आवश्यकताओं के साथ निर्दिष्ट किया जाता है।
  • आम तौर पर आवेदन की जरूरतों के आधार पर सीमलेस और वेल्डेड रूपों में उपलब्ध है।

• अनुप्रयोगः ग्रेड 2 पाइप के समान, विभिन्न उद्योगों में उपयोग किया जाता है जहां संक्षारण प्रतिरोध, हल्के गुण और जैव संगतता आवश्यक हैं।

ग्रेड 2 टाइटेनियम की मुख्य विशेषताएं:

• संक्षारण प्रतिरोधः ऑक्सीकरण और हल्के से कम करने वाले वातावरण में संक्षारण के प्रति उत्कृष्ट प्रतिरोध।
• ढालनाः आसानी से निर्मित, वेल्डेड और मशीनीकृत।
• जैव संगतताः गैर विषैले और जैविक रूप से निष्क्रिय, चिकित्सा प्रत्यारोपण और सर्जिकल उपकरणों के लिए उपयुक्त।
• उच्च शक्ति-से-वजन अनुपात: कई स्टील्स से अधिक मजबूत लेकिन कम घनत्व वाला, जिससे यह हल्का और टिकाऊ हो जाता है।

ग्रेड 2 टाइटेनियम ट्यूब विनिर्देशः

टाइटेनियम के विभिन्न ग्रेडः

टाइटेनियम मिश्र धातुओं को विभिन्न ग्रेडों में वर्गीकृत किया जाता है, प्रत्येक विभिन्न अनुप्रयोगों के लिए उपयुक्त अद्वितीय गुण प्रदान करता है। यहाँ टाइटेनियम के कुछ सामान्य ग्रेड और उनकी विशेषताएं दी गई हैंः

ग्रेड 1 (सीपी-1 टाइटेनियम):

• संरचनाः शुद्ध टाइटेनियम (99.5% टाइटेनियम) ।
• विशेषताएं: उत्कृष्ट संक्षारण प्रतिरोध, अच्छी ढालना, और वेल्डेबिलिटी। यह सबसे लचीला और सबसे नरम टाइटेनियम ग्रेड है।

ग्रेड 2 (सीपी-2 टाइटेनियम):

• संरचनाः शुद्ध टाइटेनियम (99.2% टाइटेनियम) ।
• विशेषताएंः ग्रेड 1 के समान लेकिन थोड़ी अधिक ताकत के साथ। यह अत्यधिक ऑक्सीकरण करने वाले वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।

ग्रेड 3 (सीपी-3 टाइटेनियम):

• संरचनाः शुद्ध टाइटेनियम (98.9% टाइटेनियम) ।
• विशेषताएं: ग्रेड 1 और 2 की तुलना में अधिक मजबूत और कम ढाला जा सकता है। इसमें उत्कृष्ट वेल्डेबिलिटी और संक्षारण प्रतिरोध है।

ग्रेड 4 (सीपी-4 टाइटेनियम):

• संरचनाः शुद्ध टाइटेनियम (98.6% टाइटेनियम) ।
• विशेषताएं: ग्रेड 1, 2 और 3 की तुलना में उच्च शक्ति। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध प्रदान करता है।

ग्रेड 5 (Ti-6Al-4V):

• संरचनाः टाइटेनियम मिश्र धातु (6% एल्यूमीनियम, 4% वैनेडियम, संतुलन टाइटेनियम) ।
• विशेषताएं: उच्च शक्ति और कठोरता, उत्कृष्ट संक्षारण प्रतिरोध, और 400 ° C (750 ° F) तक गर्मी प्रतिरोध। व्यापक रूप से एयरोस्पेस, समुद्री और चिकित्सा उद्योगों में उपयोग किया जाता है।

ग्रेड 7 (Ti-0.15Pd):

• संरचनाः टाइटेनियम मिश्र धातु (0.15% पैलेडियम, संतुलन टाइटेनियम) ।
• विशेषताएंः कम करने और हल्के ऑक्सीकरण वातावरण में उत्कृष्ट संक्षारण प्रतिरोध। इसमें अच्छी वेल्डेबिलिटी और फॉर्मैबिलिटी है।

ग्रेड 9 (Ti-3Al-2.5V):

• संरचनाः टाइटेनियम मिश्र धातु (3% एल्यूमीनियम, 2.5% वैनेडियम, संतुलन टाइटेनियम) ।
• विशेषताएं: उच्च शक्ति, अच्छा संक्षारण प्रतिरोध, और वेल्डेबिलिटी। एयरोस्पेस, समुद्री, और रासायनिक प्रसंस्करण उद्योगों में उपयोग किया जाता है।

ग्रेड 12 (Ti-0.3-Mo-0.8Ni):

• संरचनाः टाइटेनियम मिश्र धातु (0.3% मोलिब्डेनम, 0.8% निकेल, संतुलन टाइटेनियम)
• विशेषताएं: अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध, विशेष रूप से अत्यधिक ऑक्सीकरण वाले वातावरण में।

ASME SB338 Ti Gr 2 सीमलेस पाइप की रासायनिक संरचनाः
