उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, शांक्सी, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001,CE,etc
मॉडल संख्या: स्लिप ऑन फ्लैंज टाइटेनियम
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 टुकड़े
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या पैलेट, या आपकी आवश्यकता के अनुसार
प्रसव के समय: प्रसव के लिए लगभग 5-15 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 टुकड़े
उत्पाद मानक: |
ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज |
मानक: |
एएसएमई बी165, ASME B16.47, EN 1092, DIN, JIS |
निकला हुआ किनारा प्रकार: |
वेल्ड नेक, स्लिप ऑन, ब्लाइंड, सॉकेट वेल्ड, थ्रेडेड |
आकार: |
1/2'' इंच से 24'' इंच |
दबाव रेटिंग: |
वर्ग 600 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
सतह उपचार: |
अचार, रेत विस्फोट, रोलिंग विस्फोट, galvinizing, गायब |
चेहरे के प्रकार: |
उठा हुआ चेहरा, सपाट चेहरा, रिंग टाइप जोड़, लैप-ज्वाइंट चेहरा |
सामग्री: |
Gr1 Gr2 Gr5 Gr7 Gr12 आदि। |
आवेदन: |
पेट्रोलियम, रसायन, बिजली, गैस, धातुकर्म, जहाज निर्माण, निर्माण, आदि। |
उत्पाद मानक: |
ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज |
मानक: |
एएसएमई बी165, ASME B16.47, EN 1092, DIN, JIS |
निकला हुआ किनारा प्रकार: |
वेल्ड नेक, स्लिप ऑन, ब्लाइंड, सॉकेट वेल्ड, थ्रेडेड |
आकार: |
1/2'' इंच से 24'' इंच |
दबाव रेटिंग: |
वर्ग 600 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
सतह उपचार: |
अचार, रेत विस्फोट, रोलिंग विस्फोट, galvinizing, गायब |
चेहरे के प्रकार: |
उठा हुआ चेहरा, सपाट चेहरा, रिंग टाइप जोड़, लैप-ज्वाइंट चेहरा |
सामग्री: |
Gr1 Gr2 Gr5 Gr7 Gr12 आदि। |
आवेदन: |
पेट्रोलियम, रसायन, बिजली, गैस, धातुकर्म, जहाज निर्माण, निर्माण, आदि। |

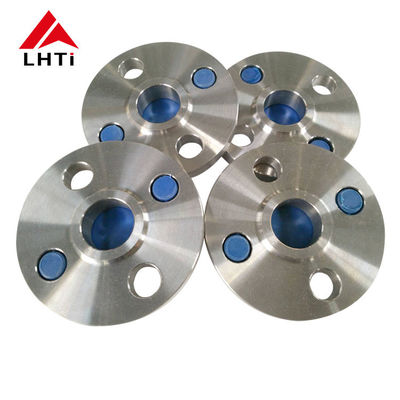

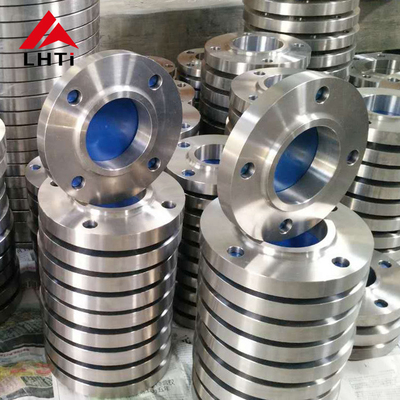

ASME B16.5 वर्ग 600 Gr1 Gr2 Gr5 Gr7 टाइटेनियम स्लिप ऑन फ्लेन्ज रिवाइज्ड फेस SORF पानी आपूर्ति सेवाओं के लिए
1. उत्पाद परिचय ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है
टाइटेनियम ग्रेडः
ASME B16.5 मानक:
टाइटेनियम स्लिप ऑन फ्लैंज (एसओआरएफ):
2ASME B16.5 टाइटेनियम प्लेट स्लिप ऑन फ्लैंज क्लास 600 के ग्रेड
टाइटेनियम ग्रेड 2 (Ti-CP):
संरचनाः 99.2% टाइटानियम, 0.25% लोहा, 0.3% ऑक्सीजन और अन्य तत्वों के निशान मात्रा के साथ वाणिज्यिक रूप से शुद्ध टाइटेनियम।
गुण:
शक्तिः मिश्र धातुओं की तुलना में अपेक्षाकृत कम; कई स्टील्स से अधिक लेकिन मिश्र धातु टाइटेनियम ग्रेड से कम।
संक्षारण प्रतिरोधः अधिकांश वातावरणों में उत्कृष्ट, विशेष रूप से क्लोराइड के खिलाफ।
वेल्डेबिलिटी: अच्छी वेल्डेबिलिटी और विनिर्माण क्षमता।
अनुप्रयोग: रासायनिक प्रसंस्करण, समुद्री वातावरण, चिकित्सा प्रत्यारोपण (गैर-भार-धारक), और वास्तुकला।
टाइटेनियम ग्रेड 5 (Ti-6Al-4V):
संरचनाः टाइटेनियम मिश्र धातु जिसमें 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम होता है।
गुण:
शक्तिः उत्कृष्ट शक्ति-वजन अनुपात, ग्रेड 2 टाइटेनियम से बेहतर।
संक्षारण प्रतिरोधः अच्छा संक्षारण प्रतिरोध, ग्रेड 2 के समान नहीं लेकिन कई वातावरणों के लिए उपयुक्त है।
तापमान प्रतिरोधः उच्च तापमान पर शक्ति बनाए रखता है, जिससे यह एयरोस्पेस और उच्च प्रदर्शन अनुप्रयोगों के लिए उपयुक्त है।
अनुप्रयोग: एयरोस्पेस घटक (एयरफ्रेम, जेट इंजन), समुद्री उपकरण, चिकित्सा प्रत्यारोपण, ऑटोमोबाइल घटक और खेल उपकरण।
टाइटेनियम ग्रेड 7 (Ti-0.15Pd):
संरचनाः 0.15% पैलेडियम के साथ टाइटेनियम मिश्र धातु।
गुण:
संक्षारण प्रतिरोध: संक्षारण के प्रति उत्कृष्ट प्रतिरोध, विशेष रूप से कम करने वाले वातावरण में।
वेल्डेबिलिटी: वेल्डेबिलिटी अच्छी है, वेल्डिंग और निर्माण के लिए उपयुक्त है।
शक्तिः ग्रेड 5 की तुलना में कम शक्ति लेकिन कई अनुप्रयोगों के लिए पर्याप्त है।
अनुप्रयोग: रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्र, समुद्री वातावरण और अन्य अनुप्रयोगों में उच्च संक्षारण की आवश्यकता होती है।
3.ASME B16.5 Calss 600 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
|
पाइप |
फ्लैंज डेटा |
हब |
ऊंचा चेहरा |
ड्रिलिंग डेटा |
वजन |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
पाइप का नाममात्र आकार
|
ए | बी | सी | D | F | जी | H | मैं | J |
किलोग्राम/टुकड़ा
|
|
|
बाहरी व्यास |
कुल व्यास |
अंदर का व्यास |
फ्लैंज मोटाई min |
कुल लंबाई |
केंद्र व्यास |
चेहरे का व्यास |
छेद की संख्या |
बोल्ट छेद व्यास |
छेद के वृत्त का व्यास |
||
|
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
|||
| आधा | 0.840 21.30 | 3.750 95.30 | 0.880 22.40 | 0.560 14.20 | 0.880 22.40 | 1.500 38.10 | 1.380 35.10 | 4 | 0.620 15.70 | 2.620 66.55 | 0.74 |
| 3/4 | 1.050 26.70 | 4.620 117.3 | 1.090 27.70 | 0.620 15.70 | 1.000 25.40 | 1.880 47.80 | 1.690 42.90 | 4 | 0.750 19.10 | 3.250 82.60 | 1.27 |
| 1 | 1.315 33.40 | 4.880 124.0 | 1.360 34.50 | 0.690 17.50 | 1.060 26.90 | 2.120 53.80 | 2.000 50.80 | 4 | 0.750 19.10 | 3.500 88.90 | 1.52 |
| 11/4 | 1.660 42.20 | 5.250 133.4 | 1.700 43.20 | 0.810 20.60 | 1.120 28.40 | 2.500 63.50 | 2.500 63.50 | 4 | 0.750 19.10 | 3.880 98.60 | 2.03 |
| 11/2 | 1.900 48.30 | 6.120 155.4 | 1.950 49.50 | 0.880 22.40 | 1.250 31.75 | 2.750 69.85 | 2.880 73.15 | 4 | 0.880 22.40 | 4.500 114.3 | 2.96 |
| 2 | 2.375 60.30 | 6.500 165.1 | 2.440 62.00 | 1.000 25.40 | 1.440 36.60 | 3.310 84.10 | 3.620 91.90 | 8 | 0.750 19.10 | 5.000 127.0 | 3.62 |
| 21/2 | 2.875 73.00 | 7.500 190.5 | 2.940 74.70 | 1.120 28.40 | 1.620 41.10 | 3.940 100.1 | 4.120 104.6 | 8 | 0.880 22.40 | 5.880 149.4 | 5.28 |
| 3 | 3.500 88.90 | 8.250 209.6 | 3.570 90.70 | 1.250 31.75 | 1.810 46.00 | 4.620 117.3 | 5.000 127.0 | 8 | 0.880 22.40 | 6.620 168.1 | 7.00 |
| 31/2 | 4.000 101.6 | 9.000 228.6 | 4.070 103.4 | 1.380 35.10 | 1.940 49.30 | 5.250 133.4 | 5.500 139.7 | 8 | 1.000 25.40 | 7.250 184.2 | 8.84 |
| 4 | 4.500 114.3 | 10.75 273.1 | 4.570 116.1 | 1.500 38.10 | 2.120 53.80 | 6.000 152.4 | 6.190 157.2 | 8 | 1.000 25.40 | 8.500 215.9 | 14.5 |
| 5 | 5.563 141.3 | 13.00 330.2 | 5.660 143.8 | 1.750 44.50 | 2.380 60.45 | 7.440 189.0 | 7.310 185.7 | 8 | 1.120 28.40 | 10.50 266.7 | 24.4 |
| 6 | 6.625 168.3 | 14.00 355.6 | 6.720 170.7 | 1.880 47.80 | 2.620 66.55 | 8.750 222.3 | 8.500 215.9 | 12 | 1.120 28.40 | 11.50 292.1 | 28.7 |
| 8 | 8.625 219.1 | 16.50 419.1 | 8.720 221.5 | 2.190 55.60 | 3.000 76.20 | 10.75 273.1 | 10.62 269.7 | 12 | 1.250 31.75 | 13.75 349.3 | 43.4 |
| 10 | 10.75 273.0 | 20.00 508.0 | 10.88 276.3 | 2.500 63.50 | 3.380 85।90 | 13.50 342.9 | 12.75 323.9 | 16 | 1.380 35.10 | 17.00 431.8 | 70.3 |
| 12 | 12.75 323.8 | 22.00 558.8 | 12.88 327.1 | 2.620 66.55 | 3.620 91.90 | 15.75 400.1 | 15.00 381.0 | 20 | 1.380 35.10 | 19.25 489.0 | 84.2 |
| 14 | 14.00 355.6 | 23.75 603.3 | 14.14 3591 | 2.750 69.85 | 3.690 93.70 | 17.00 431.8 | 16.25 4128 | 20 | 1.500 38.10 | 20.75 527.1 | 98.7 |
| 16 | 16.00 406.4 | 27.00 685.8 | 16.16 410.5 | 3.000 76.20 | 4.190 106.4 | 19.50 495.3 | 18.50 469.9 | 20 | 1.620 41.10 | 23.75 603.3 | 142 |
| 18 | 18.00 457.2 | 29.25 743.0 | 18.18 461.8 | 3.250 82.60 | 4.620 117.3 | 21.50 546.1 | 21.00 533.4 | 20 | 1.750 44.50 | 25.75 654.1 | 173 |
| 20 | 20.00 508.0 | 32.00 8128 | 20.20 513.1 | 3.500 88.90 | 5.000 127.0 | 24.00 609.6 | 23.00 584.2 | 24 | 1.750 44.50 | 28.50 723.9 | 220 |
| 24 | 24.00 609.6 | 37.00 939.8 | 24.25 616.0 | 4.000 101.6 | 5.500 139.7 | 28.25 717.6 | 27.25 692.2 | 24 | 2.000 50.80 | 33.00 838.2 | |
4ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंग्स के फायदे:
टाइटेनियम स्लिप-ऑन फ्लैंज कई फायदे प्रदान करते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाते हैंः
संक्षारण प्रतिरोध:टाइटेनियम अपने असाधारण संक्षारण प्रतिरोध के लिए प्रसिद्ध है, विशेष रूप से समुद्र के पानी, एसिड और क्लोराइड जैसे आक्रामक वातावरण में।यह गुण संक्षारक औद्योगिक वातावरण में दीर्घायु और विश्वसनीयता सुनिश्चित करता है जहां पारंपरिक सामग्री विफल हो सकती है.
उच्च शक्ति-से-वजन अनुपातःटाइटेनियम का वजन स्टील और कई अन्य धातुओं की तुलना में अधिक होता है।यह विशेषता टाइटेनियम स्लिप-ऑन फ्लैंग्स को हल्के होने के साथ मजबूत प्रदर्शन प्रदान करने की अनुमति देती हैयह विशेष रूप से उन अनुप्रयोगों में फायदेमंद है जहां वजन में कमी महत्वपूर्ण है, जैसे एयरोस्पेस और समुद्री उद्योग।
उच्च तापमान प्रतिरोधःटाइटेनियम ग्रेड के आधार पर अपने यांत्रिक गुणों और संक्षारण प्रतिरोध को उच्च तापमान, लगभग 600°C (1112°F) तक बनाए रखता है।यह टाइटेनियम स्लिप-ऑन फ्लैंग्स को उच्च तापमान वाले अनुप्रयोगों के लिए उपयुक्त बनाता है, जैसे कि रासायनिक प्रसंस्करण और थर्मल बिजली उत्पादन।
जैव संगतताःटाइटेनियम जैव संगत और गैर विषैले है, जिससे यह दवा, खाद्य प्रसंस्करण और चिकित्सा उपकरणों जैसे उद्योगों में उपयोग के लिए उपयुक्त है जहां उत्पाद शुद्धता और सुरक्षा सर्वोपरि है।
कम थर्मल विस्तारःटाइटेनियम में स्टील की तुलना में थर्मल विस्तार गुणांक कम होता है, जिससे तापमान में बदलाव के कारण पाइप सिस्टम में रिसाव और विफलता का खतरा कम हो सकता है।
दीर्घायु और स्थायित्व:टाइटेनियम अपनी उत्कृष्ट स्थायित्व और समय के साथ अपघटन के प्रतिरोध के लिए जाना जाता है, जो अन्य सामग्रियों की तुलना में अधिक सेवा जीवन और कम रखरखाव लागत सुनिश्चित करता है।
विनिर्माण में आसानी:टाइटेनियम को आसानी से मशीनीकृत, वेल्डेड और जटिल आकारों में बनाया जा सकता है, जिससे विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलित डिजाइन और कॉन्फ़िगरेशन की अनुमति मिलती है।
गैर चुंबकीय और गैर चिंगारीःटाइटेनियम गैर चुंबकीय और गैर चिंगारी है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां ये गुण फायदेमंद हैं,जैसे संवेदनशील इलेक्ट्रॉनिक उपकरण या विस्फोटक जोखिम वाले वातावरण में.
पर्यावरणीय संगतताःटाइटेनियम संक्षारण प्रतिरोधी, दीर्घायु और पुनर्नवीनीकरण की क्षमता के कारण पर्यावरण के अनुकूल है, जो अपने जीवन चक्र में पर्यावरण पर इसके प्रभाव को कम करता है।
5.हम अनुप्रयोगों में टाइटेनियम फ्लैंग्स क्यों चुनते हैं?
टाइटेनियम विशेष रूप से समुद्री जल, रासायनिक प्रसंस्करण और समुद्री अनुप्रयोगों जैसे आक्रामक वातावरण में असाधारण संक्षारण प्रतिरोध प्रदर्शित करता है।जंग के प्रतिरोध से उपकरणों का जीवनकाल बढ़ता है और रखरखाव की लागत कम होती है.
टाइटेनियम में उच्च शक्ति-से-वजन अनुपात होता है, जिससे यह स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातु जैसे कई अन्य धातुओं से काफी मजबूत होता है जबकि यह बहुत हल्का होता है।यह गुण एयरोस्पेस में महत्वपूर्ण है, समुद्री और ऑटोमोबाइल उद्योग जहां वजन की बचत महत्वपूर्ण है।
टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा प्रत्यारोपण जैसे कि ऑर्थोपेडिक प्रत्यारोपण और सर्जिकल उपकरणों के लिए आदर्श है।यह मानव शरीर के साथ अच्छी तरह से एकीकृत होता है और प्रतिकूल प्रतिक्रियाओं के जोखिम को कम करता है.
टाइटेनियम उच्च तापमान पर अपने यांत्रिक गुणों को बरकरार रखता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां थर्मल स्थिरता की आवश्यकता होती है।इसमें उच्च ताप से संबंधित वायु अंतरिक्ष घटक और औद्योगिक प्रक्रियाएं शामिल हैं।.
टाइटेनियम में थर्मल विस्तार का एक कम गुणांक होता है, जो स्टेनलेस स्टील के समान होता है। यह गुण विभिन्न तापमान स्थितियों में आयामी स्थिरता बनाए रखने में मदद करता है,महत्वपूर्ण अनुप्रयोगों में विश्वसनीयता सुनिश्चित करना.
टाइटेनियम कठोर परिचालन स्थितियों में भी अपने स्थायित्व और लंबे जीवन के लिए जाना जाता है।अन्य सामग्रियों की तुलना में इसकी उच्च प्रारंभिक लागत के बावजूद.
टाइटेनियम प्लेट फ्लैंग्स को उन उद्योगों में पसंद किया जाता है जहां उनके गुणों का अद्वितीय संयोजन आवश्यक है, जैसे एयरोस्पेस, रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्र और अपतटीय तेल रिग।
6एएसएमई बी16.5 टाइटेनियम स्लिप ऑन फ्ल्यांज के प्रमाणपत्रः
EN 10204/3.1B प्रमाणपत्रः
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesयह निर्माता द्वारा जारी किया जाता है और यह सत्यापित करता है कि सामग्री आवश्यक मानकों को पूरा करती है।
कच्चे माल का प्रमाणपत्रः
इस प्रमाण पत्र में टाइटेनियम फ्लैंग्स के उत्पादन में प्रयुक्त कच्चे माल के बारे में विवरण दिया गया है। इसमें कच्चे माल की उत्पत्ति, उनकी संरचना,और किसी भी लागू सामग्री परीक्षण के परिणामयह प्रारंभिक सामग्री खरीद चरण से ही ट्रेसेबिलिटी और गुणवत्ता नियंत्रण सुनिश्चित करता है।
100% अल्ट्रासोनिक दोष का पता लगानेः
अल्ट्रासोनिक परीक्षण (यूटी) एक गैर-विनाशकारी परीक्षण विधि है जिसका उपयोग टाइटेनियम फ्लैंग्स में आंतरिक और सतह दोषों का पता लगाने के लिए किया जाता है।100% यूटी कवरेज का मतलब है कि सभी फ्लैंग्स को गहन परीक्षण से गुजरना चाहिए ताकि यह सुनिश्चित किया जा सके कि कोई दोष नहीं है जो उनकी संरचनात्मक अखंडता या प्रदर्शन से समझौता कर सकता है.
हाइड्रोस्टैटिक परीक्षण:
इस परीक्षण में टाइटेनियम फ्लैंज को पानी या किसी अन्य तरल पदार्थ से पूर्व निर्धारित दबाव स्तर तक दबाव में डालना शामिल है।यह रिसाव या विरूपण के बिना दबाव का सामना करने के लिए फ्लैंज की क्षमता का आकलन करता है, यह सुनिश्चित करता है कि यह निर्दिष्ट दबाव और सुरक्षा आवश्यकताओं को पूरा करता है।
तीसरे पक्ष के निरीक्षण की रिपोर्टः
यह रिपोर्ट एक स्वतंत्र तृतीय पक्ष निरीक्षण एजेंसी या प्राधिकरण द्वारा की जाती है। यह टाइटेनियम फ्लैंग्स की गुणवत्ता का निष्पक्ष आकलन प्रदान करती है,लागू मानकों के अनुपालन की पुष्टियह निर्माता की गुणवत्ता आश्वासन प्रक्रियाओं में विश्वसनीयता जोड़ता है।
