| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम प्लेट फ्लैंज PLRF पर फिसल |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

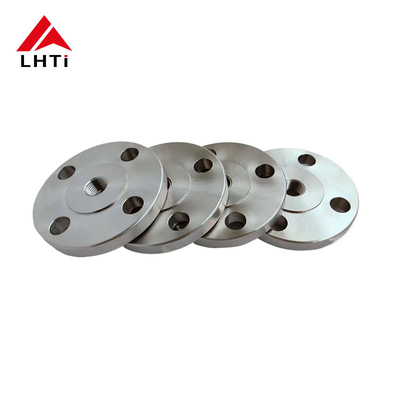

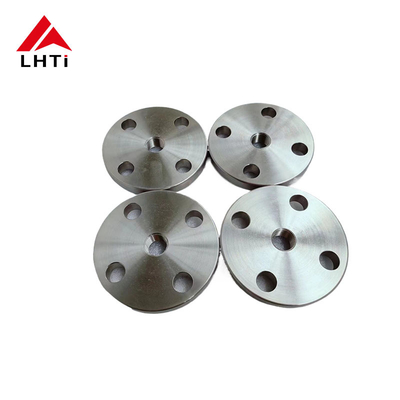

डीआईएन 2503 टाइटेनियम प्लेट स्लिप ऑन फ्लैंज Gr2 Gr5 Gr7 PN40 PLRF पाइपलाइन सिस्टम के लिए उठाया चेहरा/फ्लैट चेहरा फ्लैंज प्लेट
1. उत्पाद का परिचय DIN2503 टाइटेनियम प्लेट फ्लैंज
प्लेट फ्लैंग्सएक प्रकार का फ्लैंज है जो सपाट, गोलाकार है, और आमतौर पर कार्बन स्टील, स्टेनलेस स्टील, या टाइटेनियम जैसी सामग्रियों से बना होता है। वे आमतौर पर पाइप सिस्टम, वाल्व,या दबाव वाहिकाओं के उद्घाटनप्लेट फ्लैंज की कुछ प्रमुख विशेषताएं और उपयोग इस प्रकार हैंः
प्लेट फ्लैंग्सएक सपाट, गोल आकार के बिना एक उठाया चेहरा या protrusions है। यह उन्हें आसान संरेखित करने के लिए और अनुप्रयोगों जहां सील एक पूर्ण चेहरे गास्केट का उपयोग करके प्राप्त किया जाता है के लिए उपयुक्त बनाता है।वे आवेदन के दबाव आवश्यकताओं के आधार पर विभिन्न मोटाई में आते हैं. मोटी प्लेट फ्लैंज उच्च दबावों को संभाल सकती है। प्लेट फ्लैंज को मानक आयामों जैसे बाहरी व्यास (OD), आंतरिक व्यास (ID), बोल्ट सर्कल व्यास (BCD),और बोल्ट छेद की संख्याये आयाम उद्योग मानकों जैसे ASME B16.5 या DIN मानकों के अनुरूप हैं।
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और क्रॉप प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
डीआईएन 2503यह एक जर्मन मानक है जो एक ऊंचा चेहरा वाले प्लेट फ्लैंग्स (स्लिप-ऑन फ्लैंग्स) के आयामों, सामग्रियों और तकनीकी आवश्यकताओं को निर्दिष्ट करता है।
मानक: डीआईएन 2503
डिजाइन और आयाम:
दबाव रेटिंग्सः
अनुप्रयोग:
2डीआईएन 2503 टाइटेनियम प्लेट फ्लैंज के ग्रेड
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जो इसे उच्च फ्रैक्चर कठोरता और बेहतर लचीलापन के लिए बेहतर बनाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.DIN2502 PN16 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश
| पाइप का नाममात्र आकार | व्यास | फ्लैंज डाय | फ्लैंज आई.डी. | फ्लैंग्स का थक | बोल्ट सर्किल का दीया | संख्या | बोल्ट छेद का चित्र | वजन |
|---|---|---|---|---|---|---|---|---|
| डीएन | पाइप | D | डी5 | बी | क | छिद्र | डी2 | किलो |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4हम अनुप्रयोगों में टाइटेनियम प्लेट फ्लैंग्स क्यों चुनते हैं?
टाइटेनियम प्लेट फ्लैंग्सविभिन्न उद्योगों में मुख्य रूप से उनके अद्वितीय गुणों और लाभों के कारण चुने जाते हैं जो उन्हें विशिष्ट अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां अन्य सामग्री प्रभावी रूप से प्रदर्शन नहीं कर सकती हैं।
टाइटेनियम में उच्च शक्ति-से-वजन अनुपात होता है, जिससे यह स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातु जैसे कई अन्य धातुओं से काफी मजबूत होता है जबकि यह बहुत हल्का होता है।यह गुण एयरोस्पेस में महत्वपूर्ण है, समुद्री और ऑटोमोबाइल उद्योग जहां वजन की बचत महत्वपूर्ण है।
टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा प्रत्यारोपण जैसे कि ऑर्थोपेडिक प्रत्यारोपण और सर्जिकल उपकरणों के लिए आदर्श है।यह मानव शरीर के साथ अच्छी तरह से एकीकृत होता है और प्रतिकूल प्रतिक्रियाओं के जोखिम को कम करता है.
टाइटेनियम उच्च तापमान पर अपने यांत्रिक गुणों को बरकरार रखता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां थर्मल स्थिरता की आवश्यकता होती है।इसमें उच्च ताप से संबंधित वायु अंतरिक्ष घटक और औद्योगिक प्रक्रियाएं शामिल हैं।.
टाइटेनियम में थर्मल विस्तार का एक कम गुणांक होता है, जो स्टेनलेस स्टील के समान होता है। यह गुण विभिन्न तापमान स्थितियों में आयामी स्थिरता बनाए रखने में मदद करता है,महत्वपूर्ण अनुप्रयोगों में विश्वसनीयता सुनिश्चित करना.
टाइटेनियम कठोर परिचालन स्थितियों में भी अपने स्थायित्व और लंबे जीवन के लिए जाना जाता है।अन्य सामग्रियों की तुलना में इसकी उच्च प्रारंभिक लागत के बावजूद.
टाइटेनियम प्लेट फ्लैंग्स को उन उद्योगों में पसंद किया जाता है जहां उनके गुणों का अद्वितीय संयोजन आवश्यक है, जैसे एयरोस्पेस, रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्र और अपतटीय तेल रिग।
5टाइटेनियम प्लेट फ्लैंग्स के विभिन्न प्रकार के चेहरे:
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लैंज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज का सामना करने वाले प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
6टाइटेनियम प्लेट फ्लैंज के मानक
AFNOR NF E29-200-1: टाइटैनियम फ्लैंग्स सहित फ्लैंग्स के लिए फ्रांसीसी मानक।
एएसएमई एएनएसआई बी165: अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) पाइप फ्लैंग्स और फ्लैंग फिटिंग के लिए मानक। यह उत्तरी अमेरिका और अंतरराष्ट्रीय स्तर पर इस्तेमाल किए जाने वाले टाइटेनियम फ्लैंग्स को कवर करता है।
AWWA C207: वाटर वर्क्स सेवा के लिए स्टील पाइप फ्लैंग्स के लिए अमेरिकन वाटर वर्क्स एसोसिएशन (AWWA) मानक, जिसमें पानी उपचार अनुप्रयोगों में इस्तेमाल किए जाने वाले टाइटेनियम फ्लैंग्स शामिल हैं।
BS1560, BS 4504, BS 10: टाइटेनियम सामग्री सहित पाइप फ्लैंग्स और बोल्टिंग के लिए ब्रिटिश मानक।
आईएसओ 7005-1: टाइटेनियम फ्लैंग्स सहित धातु फ्लैंग्स के लिए अंतर्राष्ट्रीय मानक संगठन (आईएसओ) मानक।
एमएसएस एसपी 44: वाल्व और फिटिंग उद्योग के मानक के निर्माता मानकीकरण सोसाइटी (एमएसएस) स्टील पाइपलाइन फ्लैंग्स के लिए। इसमें टाइटेनियम फ्लैंग्स शामिल हैं।
AS2129: टाइटेनियम के फ्लैंग्स सहित फ्लैंग्स के लिए ऑस्ट्रेलियाई मानक
सीएसए Z245.12: टाइटेनियम सामग्रियों सहित स्टील पाइप फ्लैंग्स के लिए कनाडाई मानक।
DIN2573, DIN2576, DIN2501, DIN2502: विभिन्न प्रकार और आयामों के टाइटेनियम फ्लैंग्स को कवर करने वाले फ्लैंग्स के लिए जर्मन मानक (DIN)
EN1092-1, EN1759-1: टाइटैनियम फ्लैंग्स सहित फ्लैंग्स के लिए यूरोपीय मानक (EN)
JIS B2220: टाइटेनियम पाइपों सहित स्टील पाइपों के लिए जापानी औद्योगिक मानक (JIS)
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: टाइटेनियम सामग्री सहित पाइप फ्लैंग्स के लिए इतालवी मानक (UNI) ।
7. DIN2503 टाइटेनियम प्लेट फ्लैंज के अनुप्रयोग
