| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | वेल्ड गर्दन निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

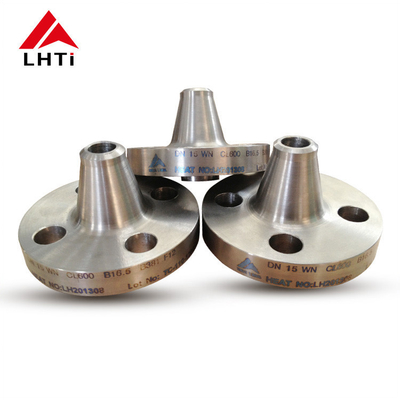

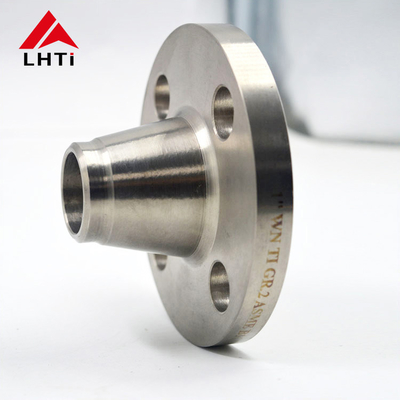

टाइटेनियम वेल्ड नेक फ्लैंज ASME B16.5 क्लास 150 Ti Gr2 Gr5 Gr7 पाइपलाइन अनुप्रयोगों के लिए उठाया चेहरा WNRF
1. उत्पाद परिचय ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज
हमारे टाइटेनियम फ्लैंग्स को कास्टिंग, फोर्जिंग और सटीक मशीनिंग प्रक्रियाओं के माध्यम से सावधानीपूर्वक तैयार किया जाता है ताकि यह सुनिश्चित किया जा सके कि वे गुणवत्ता और स्थायित्व के लिए सख्त उद्योग मानकों को पूरा करें।कस्टम आकार में उपलब्ध, इन फ्लैंग्स को पाइपलाइन सिस्टम और उपकरणों पर आसानी से स्थापित करने के लिए डिज़ाइन किया गया है, जिससे एक सुरक्षित, लीक मुक्त कनेक्शन सुनिश्चित होता है।
सटीक इंजीनियरिंग के उच्चतम मानकों को बनाए रखने के लिए इंजीनियर, हमारे टाइटेनियम धागा flanges असाधारण प्रदर्शन प्रदान करते हैं।वे प्रभावी रूप से संक्षारण का विरोध करने और उच्च तापमान और दबाव का सामना करने के लिए अनुकूलित हैं, जो उन्हें चुनौतीपूर्ण वातावरण के लिए अत्यधिक उपयुक्त बनाता है।
हम अपने टाइटेनियम फ्लैंग्स को मजबूत लकड़ी के बक्से और पैलेट में सुरक्षित रूप से पैक करके सुरक्षित परिवहन को प्राथमिकता देते हैं।यह पैकेजिंग न केवल परिवहन के दौरान फ्लैंग्स की रक्षा करती है बल्कि आगमन पर आसान हैंडलिंग और स्थापना की सुविधा भी देती है.
हमारे टाइटेनियम flanges पाइपलाइन, पेट्रोलियम, और रसायन सहित उद्योगों की एक विस्तृत श्रृंखला की सेवा करते हैं। वे स्थापित करने के लिए इंजीनियर कर रहे हैं विश्वसनीय, पाइप, वाल्व,और अन्य उपकरणटाइटेनियम की अंतर्निहित स्थायित्व इन फ्लैंग्स को इन क्षेत्रों में प्रचलित कठोर परिस्थितियों का सामना करने के लिए सुनिश्चित करती है, विश्वसनीय, दीर्घकालिक प्रदर्शन सुनिश्चित करती है।
एटाइटेनियम वेल्ड नेक फ्लैंज, जो एएनएसआई बी16.5 मानकों के अनुरूप है, एक अत्यधिक विशेष फ्लैंज है जिसका उपयोग मुख्य रूप से इसकी असाधारण ताकत, संक्षारण प्रतिरोध और स्थायित्व के लिए किया जाता है।इस प्रकार के flange एक पाइप प्रणाली के अंत में वेल्डेड करने के लिए बनाया गया है, उच्च दबाव अनुप्रयोगों के लिए आवश्यक एक मजबूत और सुरक्षित जोड़ प्रदान करता है। यहाँ की सुविधाओं और लाभों के लिए एक विस्तृत परिचय हैटाइटेनियम वेल्ड नेक फ्लैंग्स:
2एएसएमई बी16.5 टाइटेनियम वेल्ड नेक फ्लैंज क्लास 150 के ग्रेड
टाइटेनियम वेल्ड नेक फ्लैंग्सआमतौर पर पाइप सिस्टम में उपयोग किए जाते हैं क्योंकि उनकी ताकत, हल्के वजन और उत्कृष्ट संक्षारण प्रतिरोध। ये फ्लैंग्स विभिन्न ग्रेड में उपलब्ध हैं,प्रत्येक विशिष्ट अनुप्रयोगों और वातावरण के लिए अनुकूलित.
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जो इसे उच्च फ्रैक्चर कठोरता और बेहतर लचीलापन के लिए बेहतर बनाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.ASME B16.5 Calss 150 टाइटेनियम वेल्ड नेक फ्लैंज के लिए विनिर्देश
| पाइप | फ्लैंज डेटा | हब डेटा | ऊंचा चेहरा | ड्रिलिंग डेटा | वजन | |||||||
|
पाइप का नाममात्र आकार
|
ए | बी | सी | D | ई | F | जी | H | मैं | J | ||
| बाहरी व्यास | कुल व्यास | अंदर का व्यास | फ्लैंज मोटाई मिन | कुल लंबाई | वेल्ड बेवल पर व्यास | केंद्र व्यास | चेहरे का व्यास |
छेद की संख्या
|
बोल्ट छेद व्यास | छेद के वृत्त का व्यास | किलोग्राम/टुकड़ा | |
| में मिमी |
में मिमी |
में मिमी |
में मिमी |
में मिमी |
में मिमी |
में मिमी |
में मिमी |
में मिमी |
में मिमी |
|||
| आधा | 0.840 21.30 | 3.500 88.90 | 0.620 15.70 | 0.440 11.20 |
1.880 47.80 | 0.840 21.30 | 1.190 30.20 | 1.380 35.00 | 4 | 0.620 15.70 | 2.380 60.45 | 0.48 |
| 3/4 | 1.050 26.70 | 3.880 98.60 | 0.820 20.80 | 0.500 12.70 |
2.060 52.30 | 1.050 26.70 | 1.500 38.10 | 1.690 42.90 | 4 | 0.620 15.70 | 2.750 69.85 | 0.71 |
| 1 | 1.315 33.40 | 4.250 108.0 | 1.050 26.70 | 0.560 14.20 |
2.190 55.60 | 1.320 33.50 | 1.940 49.30 | 2.000 50.80 | 4 | 0.620 15.70 | 3.120 79.25 | 1.01 |
| 11/4 | 1.660 42.20 | 4.620 117.3 | 1.380 35.10 | 0.620 15.70 |
2.250 57.15 | 1.660 42.20 | 2.310 58.70 | 2.500 63.50 | 4 | 0.620 15.70 | 3.500 88.90 | 1.33 |
| 11/2 | 1.900 48.30 | 5.000 127.0 | 1.610 40.90 | 0.690 17.50 |
2.440 62.00 | 1.900 48.30 | 2.560 65.00 | 2.880 73.15 | 4 | 0.620 15.70 | 3.880 98.60 | 1.72 |
| 2 | 2.375 60.30 | 6.000 152.4 | 2.070 52.60 | 0.750 19.10 |
2.500 63.50 | 2.380 60.45 | 3.060 77.70 | 3.620 91.90 | 4 | 0.750 19.10 | 4.750 120.7 | 2.58 |
| 21/2 | 2.875 73.00 | 7.000 177.8 | 2.470 62.70 | 0.880 22.40 |
2.750 69.85 | 2.880 73.15 | 3.560 90.40 | 4.120 104.6 | 4 | 0.750 19.10 | 5.500 139.7 | 4.11 |
| 3 | 3.500 88.90 | 7.500 190.5 | 3.070 78.00 | 0.940 23.90 |
2.750 69.85 | 3.500 88.90 | 4.250 108.0 | 5.000 127.0 | 4 | 0.750 19.10 | 6.000 152.4 | 4.92 |
| 31/2 | 4.000 101.6 | 8.500 215.9 | 3.550 90.20 | 0.940 23.90 |
2.810 71.40 | 4.000 101.6 | 4.810 122.2 | 5.500 139.7 | 8 | 0.750 19.10 | 7.000 177.8 | 6.08 |
| 4 | 4.500 114.3 | 9.000 228.6 | 4.030 102.4 | 0.940 23.90 |
3.000 76.20 | 4.500 114.3 | 5.310 134.9 | 6.190 157.2 | 8 | 0.750 19.10 | 7.500 190.5 | 6.84 |
| 5 | 5.563 141.3 | 10.00 254.0 | 5.050 128.3 | 0.940 23.90 |
3.500 88.90 | 5.560 141.2 | 6.440 163.6 | 7.310 185.7 | 8 | 0.880 22.40 | 8.500 215.9 | 8.56 |
| 6 | 6.625 168.3 | 11.00 279.4 | 6.070 154.2 | 1.000 25.40 |
3.500 88.90 | 6.630 168.4 | 7.560 192.0 | 8.500 215.9 | 8 | 0.880 22.40 | 9.500 241.3 | 10.6 |
| 8 | 8.625 219.1 | 13.50 342.9 | 7.980 202.7 | 1.120 28.40 |
4.000 101.6 | 8.630 219.2 | 9.690 246.1 | 10.62 269.7 | 8 | 0.880 22.40 | 11.75 298.5 | 17.6 |
| 10 | 10.75 273.0 | 16.00 406.4 | 10.02 254.5 | 1.190 30.20 |
4.000 101.6 | 10.75 273.0 | 12.00 304.8 | 12.75 323.8 | 12 | 1.000 25.40 | 14.25 362.0 | 24.0 |
| 12 | 12.75 323.8 | 19.00 482.6 | 12.00 304.8 | 1.250 31.75 |
4.500 114.3 | 12.75 323.8 | 14.38 365.3 | 15.00 381.0 | 12 | 1.000 25.40 | 17.00 431.8 | 36.5 |
| 14 | 14.00 355.6 | 21.00 533.4 |
खरीदार द्वारा निर्दिष्ट किया जाना है
|
1.380 35.10 |
5.000 127.0 | 14.00 355.6 | 15.75 400.1 | 16.25 4127 | 12 | 1.120 28.40 | 18.75 476.3 | 48.4 |
| 16 | 16.00 406.4 | 23.50 596.9 | 1.440 36.60 |
5.000 127.0 | 16.00 406.4 | 18.00 475.2 | 18.50 469.9 | 16 | 1.120 28.40 | 21.25 539.8 | 60.6 | |
| 18 | 18.00 457.2 | 25.00 635.0 | 1.560 39.60 |
5.500 139.7 | 18.00 457.2 | 19.88 505.0 | 21.00 533.4 | 16 | 1.250 31.75 | 22.75 577.9 | 68.3 | |
| 20 | 20.00 508.0 | 27.50 698.5 | 1.690 42.90 |
5.690 144.5 | 20.00 508.0 | 22.00 558.8 | 23.00 584.2 | 20 | 1.250 31.75 | 25.00 635.0 | 84.5 | |
| 24 | 24.00 609.6 | 32.00 8128 | 1.880 47.80 |
6.000 152.4 | 24.00 609.6 | 26.12 663.4 | 27.25 692.1 | 20 | 1.380 35.10 | 29.50 749 | ||
4ASME B16.5 टाइटेनियम वेल्ड नेक फ्लैंग्स के फायदे:
टाइटेनियम वेल्ड नेक फ्लैंग्सवे कई फायदे देते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों में अत्यधिक वांछित बनाते हैं जहां प्रदर्शन और स्थायित्व महत्वपूर्ण हैं।
संक्षारण प्रतिरोध: टाइटेनियम वेल्ड नेक फ्लैंग्ससमुद्री जल, एसिड और क्लोराइड जैसे आक्रामक वातावरण में भी संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं।और अपतटीय तेल और गैस जहां संक्षारण प्रतिरोध महत्वपूर्ण है.
शक्ति-से-वजन अनुपातःटाइटेनियम में उच्च शक्ति-से-वजन अनुपात है, जिससे टाइटेनियम वेल्ड नेक फ्लैंग्स हल्के रहते हुए मजबूत और टिकाऊ होते हैं।यह उन अनुप्रयोगों में फायदेमंद है जहां शक्ति और प्रदर्शन को कम किए बिना वजन में कमी वांछनीय है.
उच्च तापमान प्रतिरोधः टाइटेनियम वेल्ड गर्दन फ्लैंग्सअपने यांत्रिक गुणों को खोने के बिना उच्च तापमान का सामना कर सकते हैं। वे उच्च तापमान पर अपनी ताकत और संक्षारण प्रतिरोध बनाए रखते हैं,उन्हें गर्मी और थर्मल साइकिल से जुड़े अनुप्रयोगों के लिए उपयुक्त बनाना.
जैव संगतताःटाइटेनियम जैव संगत और गैर विषैले है, जो टाइटेनियम वेल्ड गर्दन flanges चिकित्सा उपकरण, दवा विनिर्माण,और खाद्य प्रसंस्करण उद्योग जहां उत्पाद शुद्धता आवश्यक है.
दीर्घायु और स्थायित्व:टाइटेनियम अपने स्थायित्व और लंबे सेवा जीवन के लिए जाना जाता है। टाइटेनियम वेल्ड गर्दन flanges थकान, कटाव, और पहनने के लिए उत्कृष्ट प्रतिरोध प्रदर्शित करते हैं,समय के साथ रखरखाव और प्रतिस्थापन लागत में कमी में योगदान.
उत्कृष्ट सीलिंग गुण:टाइटेनियम वेल्ड नेक फ्लैंग्स की चिकनी सतह, जो कि अचार या मशीनिंग प्रक्रियाओं के माध्यम से प्राप्त की जाती है, गैस्केट या अन्य कनेक्टिंग घटकों के साथ बेहतर सील करने की अनुमति देती है।यह रिसाव को रोकने में मदद करता है और महत्वपूर्ण अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है.
अन्य धातुओं के साथ संगतताः टाइटेनियम वेल्ड नेक फ्लैंग्सइसे आसानी से वेल्डेड या अन्य धातुओं जैसे स्टेनलेस स्टील या कार्बन स्टील के साथ जोड़ा जा सकता है, जिससे डिजाइन में बहुमुखी प्रतिभा और मौजूदा प्रणालियों के साथ संगतता की अनुमति मिलती है।
5टाइटेनियम वेल्ड नेक फ्लैंज के पैकेज
जंग से बचाव
6एएसएमई बी16.5 टाइटेनियम वेल्ड नेक फ्लैंज के प्रमाणपत्रः
EN 10204/3.1B प्रमाणपत्रः
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesयह निर्माता द्वारा जारी किया जाता है और यह सत्यापित करता है कि सामग्री आवश्यक मानकों को पूरा करती है।
कच्चे माल का प्रमाणपत्रः
इस प्रमाण पत्र में टाइटेनियम फ्लैंग्स के उत्पादन में प्रयुक्त कच्चे माल के बारे में विवरण दिया गया है। इसमें कच्चे माल की उत्पत्ति, उनकी संरचना,और किसी भी लागू सामग्री परीक्षण के परिणामयह प्रारंभिक सामग्री खरीद चरण से ही ट्रेसेबिलिटी और गुणवत्ता नियंत्रण सुनिश्चित करता है।
100% अल्ट्रासोनिक दोष का पता लगानेः
अल्ट्रासोनिक परीक्षण (यूटी) एक गैर-विनाशकारी परीक्षण विधि है जिसका उपयोग टाइटेनियम फ्लैंग्स में आंतरिक और सतह दोषों का पता लगाने के लिए किया जाता है।100% यूटी कवरेज का मतलब है कि सभी फ्लैंग्स को गहन परीक्षण से गुजरना चाहिए ताकि यह सुनिश्चित किया जा सके कि कोई दोष नहीं है जो उनकी संरचनात्मक अखंडता या प्रदर्शन से समझौता कर सकता है.
हाइड्रोस्टैटिक परीक्षण:
इस परीक्षण में टाइटेनियम फ्लैंज को पानी या किसी अन्य तरल पदार्थ से पूर्व निर्धारित दबाव स्तर तक दबाव में डालना शामिल है।यह रिसाव या विरूपण के बिना दबाव का सामना करने के लिए फ्लैंज की क्षमता का आकलन करता है, यह सुनिश्चित करता है कि यह निर्दिष्ट दबाव और सुरक्षा आवश्यकताओं को पूरा करता है।
तीसरे पक्ष के निरीक्षण की रिपोर्टः
यह रिपोर्ट एक स्वतंत्र तृतीय पक्ष निरीक्षण एजेंसी या प्राधिकरण द्वारा की जाती है। यह टाइटेनियम फ्लैंग्स की गुणवत्ता का निष्पक्ष आकलन प्रदान करती है,लागू मानकों के अनुपालन की पुष्टियह निर्माता की गुणवत्ता आश्वासन प्रक्रियाओं में विश्वसनीयता जोड़ता है।
