| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | निकला हुआ किनारा पर पर्ची |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

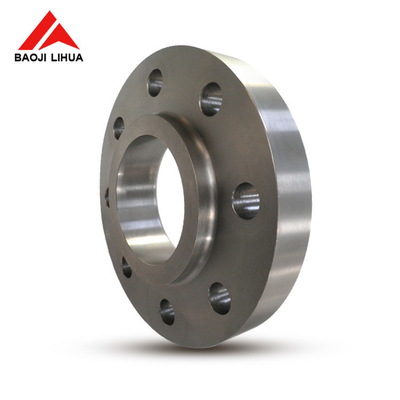

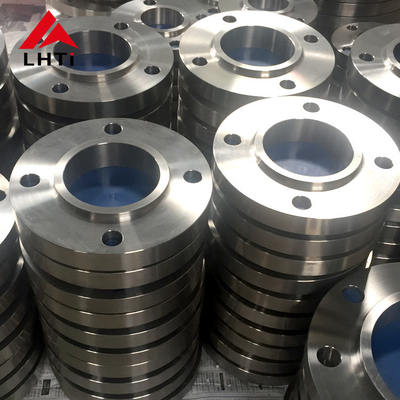

Ti Gr5 Gr7 ASME B16.5 वर्ग 150 पाइपलाइन अनुप्रयोगों के लिए फ्लैंज पर टाइटनियम स्लिप पर उठाया चेहरा SORF
1. उत्पाद परिचय ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है
टाइटेनियम ग्रेडः
ASME B16.5 मानक:
टाइटेनियम स्लिप ऑन फ्लैंज (एसओआरएफ):
2ASME B16.5 टाइटेनियम प्लेट स्लिप ऑन फ्लेंज क्लास 150 ग्रेड 5 ग्रेड 7 के ग्रेड
टाइटेनियम ग्रेड 5 (Ti-6Al-4V):
संरचनाः टाइटेनियम ग्रेड 5 एक अल्फा-बीटा मिश्र धातु है जिसमें 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम होता है।यह संरचना गुणों का संतुलन प्रदान करती है जो इसे सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम मिश्र धातु बनाती है.
शक्तिः यह उत्कृष्ट शक्ति-से-वजन अनुपात प्रदान करता है, जिससे यह एयरोस्पेस, समुद्री और औद्योगिक अनुप्रयोगों के लिए उपयुक्त है जहां हल्के वजन की ताकत महत्वपूर्ण है।
संक्षारण प्रतिरोधः ग्रेड 5 टाइटेनियम में अच्छा संक्षारण प्रतिरोध होता है, हालांकि शुद्ध टाइटेनियम (ग्रेड 1) के रूप में उच्च नहीं होता है। यह अभी भी अधिकांश वातावरण के लिए अत्यधिक प्रतिरोधी है।
तापमान प्रतिरोधः यह उच्च तापमान पर अपने गुणों को बनाए रखता है, जिससे यह गैस टरबाइन, निकास प्रणालियों और अन्य उच्च तापमान वाले वातावरण में अनुप्रयोगों के लिए उपयुक्त है।
अनुप्रयोग: एयरोस्पेस घटक (एयरफ्रेम, जेट इंजन), समुद्री उपकरण, चिकित्सा प्रत्यारोपण, ऑटोमोटिव घटक, खेल उपकरण और औद्योगिक मशीनरी।
टाइटेनियम ग्रेड 7 (Ti-0.15Pd):
संरचनाः टाइटेनियम ग्रेड 7 टाइटेनियम मिश्र धातु है जिसमें 0.15% पैलेडियम जोड़ा गया है, जिससे इसकी संक्षारण प्रतिरोधकता बढ़ जाती है।
संक्षारण प्रतिरोधः ग्रेड 7 टाइटेनियम क्लोराइड सहित कम करने और हल्के ऑक्सीकरण वातावरण में संक्षारण के लिए अत्यधिक प्रतिरोधी है। यह ग्रेड 2 टाइटेनियम की तुलना में अधिक संक्षारण प्रतिरोधी है।
वेल्डेबिलिटीः यह अच्छी वेल्डेबिलिटी प्रदान करता है, जिससे इसे निर्माण और असेंबली की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
शक्तिः ग्रेड 5 की तुलना में ग्रेड 7 टाइटेनियम की शक्ति कम होती है, लेकिन फिर भी कई अनुप्रयोगों के लिए पर्याप्त है।
अनुप्रयोग: रासायनिक प्रसंस्करण, निर्जलीकरण, समुद्री वातावरण और अन्य अनुप्रयोग जहां बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है।इसका उपयोग चिकित्सा प्रत्यारोपण में भी किया जाता है जहां जैव संगतता और संक्षारण प्रतिरोध महत्वपूर्ण हैं.
| रासायनिक आवश्यकताएं | |||||||||||
| एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि | |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0. | |
3.ASME B16.5 Calss 150 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
|
पाइप |
फ्लैंज डेटा |
हब |
ऊंचा चेहरा |
ड्रिलिंग डेटा |
वजन |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
पाइप का नाममात्र आकार
|
ए | बी | सी | D | F | जी | H | मैं | J |
किलोग्राम/टुकड़ा
|
|
|
बाहरी व्यास |
कुल व्यास |
अंदर का व्यास |
फ्लैंज मोटाई min |
कुल लंबाई |
केंद्र व्यास |
चेहरे का व्यास |
छेद की संख्या |
बोल्ट छेद व्यास |
छेद के वृत्त का व्यास |
||
|
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
|||
| आधा | 0.840 21.30 | 3.500 88.90 | 0.880 22.40 | 0.440 11.20 | 0.620 15.70 | 1.190 30.20 | 1.380 35.10 | 4 | 0.620 15.70 | 2.380 60.45 | 0.39 |
| 3/4 | 1.050 26.70 | 3.880 98.60 | 1.090 27.70 | 0.500 12.70 | 0.620 15.70 | 1.500 38.10 | 1.690 42.90 | 4 | 0.620 15.70 | 2.750 69.85 | 0.56 |
| 1 | 1.315 33.40 | 4.250 108.0 | 1.360 34.50 | 0.560 14.20 | 0.690 17.50 | 1.940 49.30 | 2.000 50.80 | 4 | 0.620 15.70 | 3.120 79.25 | 0.78 |
| एक चौथाई | 1.660 42.20 | 4.620 117.3 | 1.700 43.20 | 0.620 15.70 | 0.810 20.60 | 2.310 58.70 | 2.500 63.50 | 4 | 0.620 15.70 | 3.500 88.90 | 1.03 |
| 1 1/2 | 1.900 48.30 | 5.000 127.0 | 1.950 49.50 | 0.690 17.50 | 0.880 22.40 | 2.560 65.00 | 2.880 73.15 | 4 | 0.620 15.70 | 3.880 98.60 | 1.32 |
| 2 | 2.375 60.30 | 6.000 152.4 | 2.440 62.00 | 0.750 19.10 | 1.000 25.40 | 3.060 77.70 | 3.620 91.90 | 4 | 0.750 19.10 | 4.750 120.7 | 2.06 |
| ढाई | 2.875 73.00 | 7.000 177.8 | 2.940 74.70 | 0.880 22.40 | 1.120 28.40 | 3.560 90.40 | 4.120 104.6 | 4 | 0.750 19.10 | 5.500 139.7 | 3.28 |
| 3 | 3.500 88.90 | 7.500 190.5 | 3.570 90.70 | 0.940 23.90 | 1.190 30.20 | 4.250 108.0 | 5.000 127.0 | 4 | 0.750 19.10 | 6.000 152.4 | 3.85 |
| साढ़े तीन | 4.000 101.6 | 8.500 215.9 | 4.070 103.4 | 0.940 23.90 | 1.250 31.75 | 4.810 122.2 | 5.500 139.7 | 8 | 0.750 19.10 | 7.000 177.8 | 4.81 |
| 4 | 4.500 114.3 | 9.000 228.6 | 4.570 116.1 | 0.940 23.90 | 1.310 33.30 | 5.310 134.9 | 6.190 157.2 | 8 | 0.750 19.10 | 7.500 190.5 | 5.30 |
| 5 | 5.563 141.3 | 10.00 254.0 | 5.660 143.8 | 0.940 23.90 | 1.440 36.60 | 6.440 163.6 | 7.310 185.7 | 8 | 0.880 22.40 | 8.500 215.9 | 6.07 |
| 6 | 6.625 168.3 | 11.00 279.4 | 6.720 170.7 | 1.000 25.40 | 1.560 39.60 | 7.560 192.0 | 8.500 215.9 | 8 | 0.880 22.40 | 9.500 241.3 | 7.45 |
| 8 | 8.625 219.1 | 13.50 342.9 | 8.720 221.5 | 1.120 28.40 | 1.750 44.50 | 9.690 246.1 | 10.62 269.7 | 8 | 0.880 22.40 | 11.75 298.5 | 12.1 |
| 10 | 10.75 273.0 | 16.00 406.4 | 10.88 276.3 | 1.190 30.20 | 1.940 49.30 | 12.00 304.8 | 12.75 323.9 | 12 | 1.000 25.40 | 14.25 362.0 | 16.5 |
| 12 | 12.75 323.8 | 19.00 482.6 | 12.88 327.1 | 1.250 31.75 | 2.190 55.60 | 14.38 365.3 | 15.00 381.0 | 12 | 1.000 25.40 | 17.00 431.8 | 26.2 |
| 14 | 14.00 355.6 | 21.00 533.4 | 14.14 3591 | 1.380 35.10 | 2.250 57.15 | 15.75 400.1 | 16.25 4128 | 12 | 1.120 28.40 | 18.75 476.3 | 34.6 |
| 16 | 16.00 406.4 | 23.50 596.9 | 16.16 410.5 | 1.440 36.60 | 2.500 63.50 | 18.00 457.2 | 18.50 469.9 | 16 | 1.120 28.40 | 21.25 539.8 | 44.8 |
| 18 | 18.00 457.2 | 25.00 635.0 | 18.18 461.8 | 1.560 39.60 | 2.690 68.30 | 19.88 505.0 | 21.00 533.4 | 16 | 1.250 31.75 | 22.75 577.9 | 48.9 |
| 20 | 20.00 508.0 | 27.50 698.5 | 20.20 513.1 | 1.690 42.90 | 2.880 73.15 | 22.00 558.8 | 23.00 584.2 | 20 | 1.250 31.75 | 25.00 635.0 | 61.9 |
| 24 | 24.00 609.6 | 32.00 8128 | 24.25 616.0 | 1.880 47.80 | 3.250 82.60 | 26.12 663.4 | 27.25 692.2 | 20 | 1.380 35.10 | 29.50 749.3 | |
4ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंग्स के फायदे:
टाइटेनियम स्लिप-ऑन फ्लैंज कई फायदे प्रदान करते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाते हैंः
संक्षारण प्रतिरोध:टाइटेनियम अपने असाधारण संक्षारण प्रतिरोध के लिए प्रसिद्ध है, विशेष रूप से समुद्र के पानी, एसिड और क्लोराइड जैसे आक्रामक वातावरण में।यह गुण संक्षारक औद्योगिक वातावरण में दीर्घायु और विश्वसनीयता सुनिश्चित करता है जहां पारंपरिक सामग्री विफल हो सकती है.
उच्च शक्ति-से-वजन अनुपातःटाइटेनियम का वजन स्टील और कई अन्य धातुओं की तुलना में अधिक होता है।यह विशेषता टाइटेनियम स्लिप-ऑन फ्लैंग्स को हल्के होने के साथ मजबूत प्रदर्शन प्रदान करने की अनुमति देती हैयह विशेष रूप से उन अनुप्रयोगों में फायदेमंद है जहां वजन में कमी महत्वपूर्ण है, जैसे एयरोस्पेस और समुद्री उद्योग।
उच्च तापमान प्रतिरोधःटाइटेनियम ग्रेड के आधार पर अपने यांत्रिक गुणों और संक्षारण प्रतिरोध को उच्च तापमान, लगभग 600°C (1112°F) तक बनाए रखता है।यह टाइटेनियम स्लिप-ऑन फ्लैंग्स को उच्च तापमान वाले अनुप्रयोगों के लिए उपयुक्त बनाता है, जैसे कि रासायनिक प्रसंस्करण और थर्मल बिजली उत्पादन।
जैव संगतताःटाइटेनियम जैव संगत और गैर विषैले है, जिससे यह दवा, खाद्य प्रसंस्करण और चिकित्सा उपकरणों जैसे उद्योगों में उपयोग के लिए उपयुक्त है जहां उत्पाद शुद्धता और सुरक्षा सर्वोपरि है।
कम थर्मल विस्तारःटाइटेनियम में स्टील की तुलना में थर्मल विस्तार गुणांक कम होता है, जिससे तापमान में बदलाव के कारण पाइप सिस्टम में रिसाव और विफलता का खतरा कम हो सकता है।
दीर्घायु और स्थायित्व:टाइटेनियम अपनी उत्कृष्ट स्थायित्व और समय के साथ अपघटन के प्रतिरोध के लिए जाना जाता है, जो अन्य सामग्रियों की तुलना में अधिक सेवा जीवन और कम रखरखाव लागत सुनिश्चित करता है।
विनिर्माण में आसानी:टाइटेनियम को आसानी से मशीनीकृत, वेल्डेड और जटिल आकारों में बनाया जा सकता है, जिससे विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए अनुकूलित डिजाइन और कॉन्फ़िगरेशन की अनुमति मिलती है।
गैर चुंबकीय और गैर चिंगारीःटाइटेनियम गैर चुंबकीय और गैर चिंगारी है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां ये गुण फायदेमंद हैं,जैसे संवेदनशील इलेक्ट्रॉनिक उपकरण या विस्फोटक जोखिम वाले वातावरण में.
पर्यावरणीय संगतताःटाइटेनियम संक्षारण प्रतिरोधी, दीर्घायु और पुनर्नवीनीकरण की क्षमता के कारण पर्यावरण के अनुकूल है, जो अपने जीवन चक्र में पर्यावरण पर इसके प्रभाव को कम करता है।
5टाइटेनियम स्लिप ऑन फ्लैंज के पैकेज
जंग से बचाव
6एएसएमई बी16.5 टाइटेनियम स्लिप ऑन फ्ल्यांज के प्रमाणपत्रः
EN 10204/3.1B प्रमाणपत्रः
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesयह निर्माता द्वारा जारी किया जाता है और यह सत्यापित करता है कि सामग्री आवश्यक मानकों को पूरा करती है।
कच्चे माल का प्रमाणपत्रः
इस प्रमाण पत्र में टाइटेनियम फ्लैंग्स के उत्पादन में प्रयुक्त कच्चे माल के बारे में विवरण दिया गया है। इसमें कच्चे माल की उत्पत्ति, उनकी संरचना,और किसी भी लागू सामग्री परीक्षण के परिणामयह प्रारंभिक सामग्री खरीद चरण से ही ट्रेसेबिलिटी और गुणवत्ता नियंत्रण सुनिश्चित करता है।
100% अल्ट्रासोनिक दोष का पता लगानेः
अल्ट्रासोनिक परीक्षण (यूटी) एक गैर-विनाशकारी परीक्षण विधि है जिसका उपयोग टाइटेनियम फ्लैंग्स में आंतरिक और सतह दोषों का पता लगाने के लिए किया जाता है।100% यूटी कवरेज का मतलब है कि सभी फ्लैंग्स को गहन परीक्षण से गुजरना चाहिए ताकि यह सुनिश्चित किया जा सके कि कोई दोष नहीं है जो उनकी संरचनात्मक अखंडता या प्रदर्शन से समझौता कर सकता है.
हाइड्रोस्टैटिक परीक्षण:
इस परीक्षण में टाइटेनियम फ्लैंज को पानी या किसी अन्य तरल पदार्थ से पूर्व निर्धारित दबाव स्तर तक दबाव में डालना शामिल है।यह रिसाव या विरूपण के बिना दबाव का सामना करने के लिए फ्लैंज की क्षमता का आकलन करता है, यह सुनिश्चित करता है कि यह निर्दिष्ट दबाव और सुरक्षा आवश्यकताओं को पूरा करता है।
तीसरे पक्ष के निरीक्षण की रिपोर्टः
यह रिपोर्ट एक स्वतंत्र तृतीय पक्ष निरीक्षण एजेंसी या प्राधिकरण द्वारा की जाती है। यह टाइटेनियम फ्लैंग्स की गुणवत्ता का निष्पक्ष आकलन प्रदान करती है,लागू मानकों के अनुपालन की पुष्टियह निर्माता की गुणवत्ता आश्वासन प्रक्रियाओं में विश्वसनीयता जोड़ता है।
