| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम स्लिप ऑन फ्लैंज |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

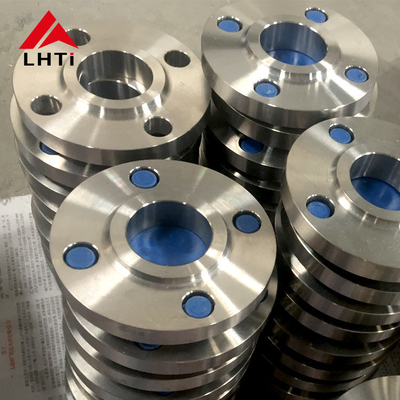

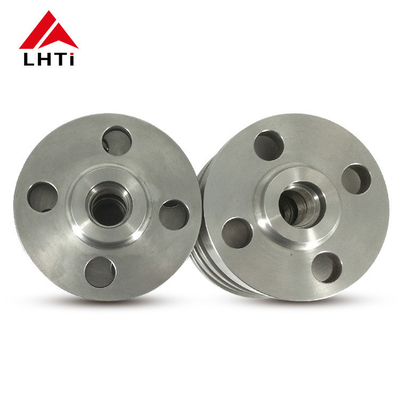

ASME B16.5 वर्ग 300 टाइटेनियम प्लेट फ्लैंज Ti Gr1 Gr2 Gr5 Gr7 पाइपलाइन औद्योगिक अनुप्रयोगों के लिए ऊपर उठाया चेहरा पर फिसलन
1. उत्पाद का परिचय ASME टाइटेनियम प्लेट फ्लैंज
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और क्रॉप प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
ASME B16.5 मानक:
दायराः ASME B16.5 में पाइप फ्लैंग्स और फ्लैंग फिटिंग के आयाम, सहिष्णुता, सामग्री, अंकन और परीक्षण शामिल हैं।
वर्ग 300: वर्ग 300 के फ्लैंग्स को वर्ग 150 की तुलना में उच्च दबाव का सामना करने के लिए डिज़ाइन किया गया है। वे परिवेश के तापमान पर 300 पाउंड प्रति वर्ग इंच (पीएसआई) तक के दबाव के लिए रेटेड हैं।
टाइटेनियम ग्रेडः
टाइटेनियम ग्रेड 2 (Ti Gr2): वाणिज्यिक रूप से शुद्ध टाइटेनियम (सीपी टाइटेनियम) ग्रेड 2 उत्कृष्ट संक्षारण प्रतिरोध, ढालना और वेल्डेबिलिटी प्रदान करता है,इसे विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां ये गुण आवश्यक हैं.
टाइटेनियम ग्रेड 7 (Ti Gr7): टाइटेनियम ग्रेड 7 में पैलेडियम होता है, जिससे कम करने वाले और हल्के ऑक्सीकरण वाले वातावरण में इसकी संक्षारण प्रतिरोधकता बढ़ जाती है।यह विशेष रूप से रासायनिक प्रसंस्करण और समुद्री अनुप्रयोगों में उपयोगी है.
डिजाइन विशेषताएंः
चेहरे का प्रकारः अंधेरे फ्लैंज में विभिन्न सीलिंग आवश्यकताओं के अनुरूप एक ऊंचा चेहरा (RF), सपाट चेहरा (FF), या अंगूठी प्रकार के जोड़ (RTJ) का सामना किया जा सकता है।
आयामः ASME B16.5 बाहरी व्यास (OD), बोल्ट सर्कल व्यास (BC), बोल्ट छेद व्यास (BH), और फ्लैंज की कुल मोटाई (T) जैसे आयामों को निर्दिष्ट करता है।ये आयाम अन्य ASME B16 के साथ संगतता और विनिमेयता सुनिश्चित करते हैं.5 फ्लैंज.
अनुप्रयोग:
रासायनिक प्रसंस्करणः 300 वर्ग के टाइटेनियम ग्रेड 2 और ग्रेड 7 के फ्लैंज रासायनिक प्रसंस्करण उद्योगों के लिए उपयुक्त हैं जहां संक्षारक रसायनों और उच्च तापमान के प्रतिरोध महत्वपूर्ण है।
तेल और गैसः इनका उपयोग अपतटीय प्लेटफार्मों और रिफाइनरियों में होता है जहां समुद्री जल और कठोर वातावरण के संपर्क में आने के लिए उत्कृष्ट संक्षारण प्रतिरोध वाली सामग्री की आवश्यकता होती है।
एयरोस्पेस: टाइटेनियम के हल्के गुणों, ताकत और उच्च तापमान के प्रतिरोध के कारण इन फ्लैंग्स का उपयोग एयरोस्पेस अनुप्रयोगों में किया जाता है।
समुद्रीः समुद्री वातावरण में, खारे पानी से जंग का विरोध करने और संरचनात्मक अखंडता बनाए रखने के लिए पाइप सिस्टम में टाइटेनियम फ्लैंग्स का उपयोग किया जाता है।
गुणवत्ता और अनुपालन:
सामग्री प्रमाणपत्रः निर्माता विनिर्देशों और मानकों के अनुपालन की पुष्टि करने वाले सामग्री प्रमाणपत्र प्रदान करते हैं, जो उपयोग किए गए टाइटेनियम की गुणवत्ता और ट्रेसेबिलिटी सुनिश्चित करते हैं।
परीक्षणः फ्लैंग्स को विभिन्न परीक्षणों जैसे अल्ट्रासोनिक परीक्षण (यूटी), हाइड्रोस्टैटिक परीक्षण और आयामी निरीक्षण से गुजरना पड़ता है ताकि यह सुनिश्चित किया जा सके कि वे निर्दिष्ट आवश्यकताओं और प्रदर्शन मानकों को पूरा करते हैं।
2ASME B16.5 टाइटेनियम प्लेट स्लिप ऑन फ्लैंज क्लास 300 के ग्रेड
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जो इसे उच्च फ्रैक्चर कठोरता और बेहतर लचीलापन के लिए बेहतर बनाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
| रासायनिक आवश्यकताएं | |||||||||||
| एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि | |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0. | |
3.ASME B16.5 Calss 300 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
|
पाइप |
फ्लैंज डेटा |
हब |
ऊंचा चेहरा |
ड्रिलिंग डेटा |
वजन |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
पाइप का नाममात्र आकार
|
ए | बी | सी | D | F | जी | H | मैं | J |
किलोग्राम/टुकड़ा
|
|
|
बाहरी व्यास |
कुल व्यास |
अंदर का व्यास |
फ्लैंज मोटाई min |
कुल लंबाई |
केंद्र व्यास |
चेहरे का व्यास |
छेद की संख्या |
बोल्ट छेद व्यास |
छेद के वृत्त का व्यास |
||
|
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
मिमी में |
|||
| आधा | 0.840 21.30 | 3.750 95.20 | 0.880 22.40 | 0.560 14.20 | 0.880 22.40 | 1.500 38.10 | 1.380 35.10 | 4 | 0.620 15.70 | 2.620 66.55 | 0.64 |
| 3/4 | 1.050 26.70 | 4.620 117.3 | 1.090 27.70 | 0.620 15.70 | 1.000 25.40 | 1.880 47.70 | 1.690 42.90 | 4 | 0.750 19.10 | 3.250 82.50 | 1.12 |
| 1 | 1.315 33.40 | 4.880 123.9 | 1.360 34.50 | 0.690 17.50 | 1.060 26.90 | 2.120 53.80 | 2.000 50.80 | 4 | 0.750 19.10 | 3.500 88.90 | 1.36 |
| एक चौथाई | 1.660 42.20 | 5.250 133.3 | 1.700 43.20 | 0.750 19.00 | 1.060 26.90 | 2.500 63.50 | 2.500 63.50 | 4 | 0.750 19.10 | 3.880 98.60 | 1.68 |
| 1 1/2 | 1.900 48.30 | 6.120 155.4 | 1.950 49.50 | 0.810 20.60 | 1.190 30.20 | 2.750 69.85 | 2.880 73.15 | 4 | 0.880 22.40 | 4.500 114.3 | 2.49 |
| 2 | 2.375 60.30 | 6.500 165.1 | 2.440 62.00 | 0.880 22.30 | 1.310 33.20 | 3.310 84.00 | 3.620 91.90 | 8 | 0.750 19.10 | 5.000 127.0 | 2.87 |
| ढाई | 2.875 73.00 | 7.500 190.5 | 2.940 74.70 | 1.000 25.40 | 1.500 38.10 | 3.940 100.0 | 4.120 104.6 | 8 | 0.880 22.40 | 5.880 149.4 | 4.32 |
| 3 | 3.500 88.90 | 8.250 209.5 | 3.570 90.70 | 1.120 28.40 | 1.690 42.90 | 4.620 117.3 | 5.000 127.0 | 8 | 0.880 22.40 | 6.620 168.1 | 5.85 |
| 31/2 | 4.000 101.6 | 9.000 228.6 | 4.070 103.4 | 1.190 30.20 | 1.750 44.40 | 5.250 133.3 | 5.500 139.7 | 8 | 0.880 22.40 | 7.250 184.2 | 7.34 |
| 4 | 4.500 114.3 | 10.00 254.0 | 4.570 116.1 | 1.250 31.70 | 1.880 47.70 | 5.750 146.0 | 6.190 157.2 | 8 | 0.880 22.40 | 7.880 200.1 | 9.61 |
| 5 | 5.563 141.3 | 11.00 279.4 | 5.660 143.8 | 1.380 35.00 | 2.000 50.80 | 7.000 177.8 | 7.310 185.7 | 8 | 0.880 22.40 | 9.250 234.9 | 12.3 |
| 6 | 6.625 168.3 | 12.50 317.5 | 6.720 170.7 | 1.440 36.50 | 2.060 52.30 | 8.120 206.2 | 8.500 215.9 | 12 | 0.880 22.40 | 10.62 269.7 | 15.6 |
| 8 | 8.625 219.1 | 15.00 381.0 | 8.720 221.5 | 1.620 41.10 | 2.440 61.90 | 10.25 260.3 | 10.62 269.7 | 12 | 1.000 25.40 | 13.00 330.2 | 24.2 |
| 10 | 10.75 273.0 | 17.50 444.5 | 10.88 276.3 | 1.880 47.70 | 2.620 66.55 | 12.62 320.5 | 12.75 323.9 | 16 | 1.120 28.40 | 15.25 387.3 | 34.1 |
| 12 | 12.75 323.8 | 20.50 520.7 | 12.88 327.1 | 2.000 50.80 | 2.880 73.15 | 14.75 374.6 | 15.00 381.0 | 16 | 1.250 31.70 | 17.75 450.8 | 49.8 |
| 14 | 14.00 355.6 | 23.00 584.2 | 14.14 3591 | 2.120 53.80 | 3.000 76.20 | 16.75 425.4 | 16.25 4128 | 20 | 1.250 31.70 | 20.25 5144 | 69.9 |
| 16 | 16.00 406.4 | 25.50 647.7 | 16.16 410.5 | 2.250 57.15 | 3.250 82.50 | 19.00 482.6 | 18.50 469.9 | 20 | 1.380 35.00 | 22.50 571.5 | 88.1 |
| 18 | 18.00 457.2 | 28.00 711.2 | 18.18 461.8 | 2.380 60.45 | 3.500 88.90 | 21.00 533.4 | 21.00 533.4 | 24 | 1.380 35.00 | 24.75 628.7 | 109 |
| 20 | 20.00 508.0 | 30.50 774.7 | 20.20 513.1 | 2.500 63.50 | 3.750 95.20 | 23.12 587.2 | 23.00 584.2 | 24 | 1.380 35.00 | 27.00 685.8 | 134 |
| 24 | 24.00 609.6 | 36.00 914.4 | 24.25 616.0 | 2.750 69.85 | 4.190 106.4 | 27.62 701.5 | 27.25 692.2 | 24 | 1.620 41.00 | 32.00 8128 | |
4.हम अनुप्रयोगों में टाइटेनियम फ्लैंग्स क्यों चुनते हैं?
टाइटेनियम विशेष रूप से समुद्री जल, रासायनिक प्रसंस्करण और समुद्री अनुप्रयोगों जैसे आक्रामक वातावरण में असाधारण संक्षारण प्रतिरोध प्रदर्शित करता है।जंग के प्रतिरोध से उपकरणों का जीवनकाल बढ़ता है और रखरखाव की लागत कम होती है.
टाइटेनियम में उच्च शक्ति-से-वजन अनुपात होता है, जिससे यह स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातु जैसे कई अन्य धातुओं से काफी मजबूत होता है जबकि यह बहुत हल्का होता है।यह गुण एयरोस्पेस में महत्वपूर्ण है, समुद्री और ऑटोमोबाइल उद्योग जहां वजन की बचत महत्वपूर्ण है।
टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा प्रत्यारोपण जैसे कि ऑर्थोपेडिक प्रत्यारोपण और सर्जिकल उपकरणों के लिए आदर्श है।यह मानव शरीर के साथ अच्छी तरह से एकीकृत होता है और प्रतिकूल प्रतिक्रियाओं के जोखिम को कम करता है.
टाइटेनियम उच्च तापमान पर अपने यांत्रिक गुणों को बरकरार रखता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां थर्मल स्थिरता की आवश्यकता होती है।इसमें उच्च ताप से संबंधित वायु अंतरिक्ष घटक और औद्योगिक प्रक्रियाएं शामिल हैं।.
टाइटेनियम में थर्मल विस्तार का एक कम गुणांक होता है, जो स्टेनलेस स्टील के समान होता है। यह गुण विभिन्न तापमान स्थितियों में आयामी स्थिरता बनाए रखने में मदद करता है,महत्वपूर्ण अनुप्रयोगों में विश्वसनीयता सुनिश्चित करना.
टाइटेनियम कठोर परिचालन स्थितियों में भी अपने स्थायित्व और लंबे जीवन के लिए जाना जाता है।अन्य सामग्रियों की तुलना में इसकी उच्च प्रारंभिक लागत के बावजूद.
टाइटेनियम प्लेट फ्लैंग्स को उन उद्योगों में पसंद किया जाता है जहां उनके गुणों का अद्वितीय संयोजन आवश्यक है, जैसे एयरोस्पेस, रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्र और अपतटीय तेल रिग।
5. तापमानASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
| एएनएसआई बी165 | टाइटेनियम फ्लैंग्स दबाव रेटिंग | ||||||
| तापमान °F | वर्ग 150 | वर्ग 300 | वर्ग 400 | वर्ग 600 | वर्ग 900 | वर्ग 1500 | वर्ग 2500 |
| -20 से 100 तक | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
6टाइटेनियम स्लिप ऑन फ्लैंज के पैकेज
7टाइटेनियम प्लेट फ्लैंग्स के विभिन्न चेहरे प्रकारः
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लैंज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज का सामना करने वाले प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
