| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम प्लेट |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

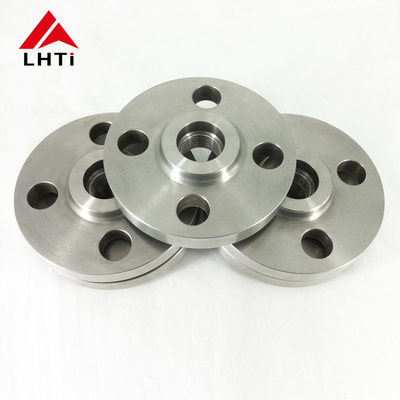

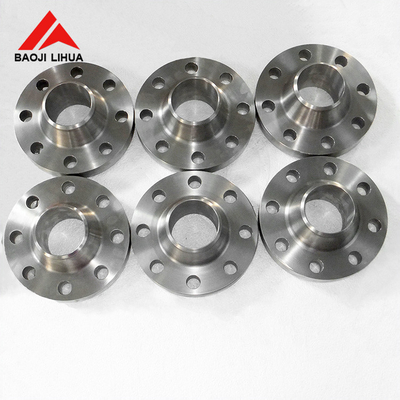

टाइटेनियम स्लिप ऑन फ्लैंज प्लेट EN1092-01 Gr1 Gr5 Gr7 SORF स्लिप ऑन फ्लैंज PN 63 पाइपलाइन सिस्टम के लिए उठाया हुआ चेहरा
1. उत्पाद का परिचय EN1092-01 टाइटेनियम प्लेट फ्लैंज
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और क्रॉप प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
EN1092-01मानक में विभिन्न प्रकार के फ्लैंग्स शामिल हैं, जिनमें टाइटेनियम प्लेट फ्लैंग्स शामिल हैं, जो औद्योगिक पाइप सिस्टम में महत्वपूर्ण घटक हैं। यह मानक आयाम, सामग्री,और यूरोपीय पाइप सिस्टम में फ्लैंग्स के लिए तकनीकी आवश्यकताएंटाइटेनियम प्लेट फ्लैंग्स या तो एक ऊंचा चेहरा (आरएफ) या एक सपाट चेहरा (एफएफ) के साथ सपाट, गोल डिस्क हैं, जो सील सतह की जरूरतों के आधार पर चुने जाते हैं। वे पाइप, वाल्व, पंप,और अन्य उपकरण एकीकृत पाइप प्रणाली बनाने के लिएटाइटेनियम का उत्कृष्ट संक्षारण प्रतिरोध इन फ्लैंग्स को समुद्री और रासायनिक उद्योग जैसे संक्षारक वातावरण में अनुप्रयोगों के लिए आदर्श बनाता है।वे अपनी ताकत-से-वजन अनुपात और उच्च तापमान और क्रायोजेनिक अनुप्रयोगों दोनों के लिए उपयुक्तता के लिए मूल्यवान हैंविभिन्न पाइप व्यासों को समायोजित करने के लिए विभिन्न आकारों में उपलब्ध हैं, ये फ्लैंग्स पीएन 6, पीएन 10, पीएन 16, पीएन 25, पीएन 40, और पीएन 63 जैसे दबाव नामों का पालन करते हैं,विभिन्न उद्योगों में विभिन्न परिचालन आवश्यकताओं को पूरा करना.
EN1092-01 टाइटेनियम प्लेट फ्लैंग्स की मुख्य विशेषताओं में शामिल हैंः
संक्षारण प्रतिरोधः संक्षारण के प्रति टाइटेनियम का असाधारण प्रतिरोध समुद्री, रासायनिक प्रसंस्करण और अन्य कठोर परिस्थितियों सहित संक्षारक वातावरण में स्थायित्व सुनिश्चित करता है।
शक्ति-से-वजन अनुपातः टाइटेनियम अपने हल्के वजन के सापेक्ष उच्च शक्ति प्रदान करता है, संरचनात्मक अखंडता से समझौता किए बिना समग्र प्रणाली वजन को कम करने में योगदान देता है।
तापमान सहिष्णुताः ये फ्लैंज उच्च और निम्न तापमान दोनों का सामना कर सकते हैं, जिससे वे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं।
EN1092-01 टाइटेनियम प्लेट फ्लैंग्सविभिन्न पाइप व्यास के लिए विभिन्न आकारों में उपलब्ध हैं और विभिन्न दबाव स्तरों के लिए नामित हैं (PN 6, PN 10, PN 16, PN 25, PN 40, PN 63)विभिन्न परिचालन आवश्यकताओं के साथ संगतता सुनिश्चित करनाउनका व्यापक रूप से एयरोस्पेस, समुद्री, रासायनिक, चिकित्सा और अन्य उद्योगों में उपयोग किया जाता है जहां चुनौतीपूर्ण परिस्थितियों में विश्वसनीयता और प्रदर्शन महत्वपूर्ण हैं।
2. EN1092-01 टाइटेनियम प्लेट फ्लैंज के ग्रेड
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जो इसे उच्च फ्रैक्चर कठोरता और बेहतर लचीलापन के लिए बेहतर बनाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.EN1092-01 PN63 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश
| डीएन | पाइप ओडी, ए | बाहर डायमट, डी | बोल्ट सर्कल का व्यास, K | बोल्ट होल का दीया, एल | बोल्ट की संख्या | बोल्ट का आकार | फ्लैंज की मोटाई, सी | उठाए हुए चेहरे का व्यास, d | उठाए हुए चेहरे की ऊंचाई, f1 | बोर व्यास,बी | ||
| श्रृंखला I | श्रृंखला II | श्रृंखला I | श्रृंखला II | |||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | एम12 | 20 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | एम12 | 20 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | एम16 | 22 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | एम16 | 24 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | एम20 | 24 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | एम20 | 26 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | एम20 | 26 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 205 | 160 | 22 | 8 | एम20 | 26 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 215 | 170 | 22 | 8 | एम20 | 30 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 250 | 200 | 26 | 8 | M24 | 32 | 162 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 295 | 240 | 30 | 8 | M27 | 34 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 345 | 280 | 33 | 8 | M30 | 36 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 415 | 345 | 36 | 12 | M33 | 48 | 285 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 470 | 400 | 36 | 12 | M33 | 55 | 345 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 530 | 460 | 36 | 16 | M33 | 65 | 410 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 600 | 525 | 39 | 16 | एम36 | 72 | 465 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 670 | 585 | 42 | 16 | M39 | 80 | 535 | 4 | 411 | 430 |
4टाइटेनियम प्लेट स्लिप ऑन फ्लैन्ज के लाभ:
टाइटेनियम प्लेट स्लिप-ऑन फ्लैंग्स कई फायदे प्रदान करते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां टाइटेनियम के गुण फायदेमंद होते हैं। यहां कुछ प्रमुख लाभ दिए गए हैंः
संक्षारण प्रतिरोधः टाइटेनियम समुद्री जल, एसिड और क्लोराइड सहित कई आक्रामक वातावरणों में संक्षारण के प्रति अत्यधिक प्रतिरोधी है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उन अनुप्रयोगों के लिए आदर्श बनाता है जहां संक्षारण एक चिंता का विषय है, जैसे समुद्री वातावरण, रासायनिक प्रसंस्करण और अपतटीय तेल प्लेटफार्म।
उच्च शक्ति-से-वजन अनुपातः टाइटेनियम अपने उत्कृष्ट शक्ति-से-वजन अनुपात के लिए जाना जाता है, जो अधिकांश अन्य धातुओं से बेहतर है।यह विशेषता टाइटेनियम स्लिप-ऑन flanges मजबूत प्रदान करने के लिए अनुमति देता हैयह विशेष रूप से एयरोस्पेस अनुप्रयोगों और उद्योगों में फायदेमंद है जहां वजन में कमी महत्वपूर्ण है।
जैव संगतताः टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा उपकरणों, दवा उत्पादन,और खाद्य प्रसंस्करण जहां उत्पाद शुद्धता और सुरक्षा आवश्यक है.
उच्च तापमान प्रतिरोधः टाइटेनियम ग्रेड के आधार पर उच्च तापमान, लगभग 600°C (1112°F) तक अपनी ताकत और संक्षारण प्रतिरोध बनाए रखता है।यह गुण टाइटेनियम स्लिप-ऑन फ्लैंग्स को उच्च तापमान अनुप्रयोगों जैसे हीट एक्सचेंजर और रासायनिक रिएक्टरों के लिए उपयुक्त बनाता है.
निर्माण में आसानीः टाइटेनियम को आसानी से मशीनीकृत, वेल्डेड और तैयार किया जा सकता है, जिससे स्लिप-ऑन फ्लैंग्स में जटिल आकार और विन्यास की अनुमति मिलती है।विनिर्माण में यह लचीलापन विशिष्ट परियोजना आवश्यकताओं के अनुकूलन और अनुकूलन को सुविधाजनक बनाता है.
दीर्घायु और स्थायित्वः टाइटेनियम अपनी दीर्घकालिक स्थायित्व और समय के साथ अपघटन के प्रतिरोध के लिए जाना जाता है।मांग वाले औद्योगिक वातावरण में स्लिप-ऑन फ्लैंग्स का विश्वसनीय प्रदर्शन और विस्तारित सेवा जीवन सुनिश्चित करना.
5टाइटेनियम प्लेट फ्लैंज निरीक्षण पर फिसल
दृश्य परीक्षण (वीटी):इसमें किसी भी दृश्य दोष जैसे दरारें, छिद्र या अनुचित वेल्ड प्रोफाइल का पता लगाने के लिए वेल्ड की सतह और फ्लैंज का नेत्रहीन निरीक्षण करना शामिल है।
अल्ट्रासोनिक परीक्षण (यूटी):यह तकनीक सामग्री के भीतर आंतरिक दोषों का पता लगाने के लिए उच्च आवृत्ति ध्वनि तरंगों का उपयोग करती है, जैसे कि खोखलेपन, समावेशन या दरारें। यह विशेष रूप से टाइटेनियम वेल्ड के मोटे वर्गों के लिए उपयोगी है।
रेडियोग्राफिक परीक्षण (आरटी):यह विधि वेल्ड और फ्लैंज की आंतरिक संरचना की छवियों को उत्पन्न करने के लिए एक्स-रे या गामा किरणों का उपयोग करती है। यह आंतरिक दोषों का पता लगाने और वेल्ड की गुणवत्ता का आकलन करने के लिए प्रभावी है।
चुंबकीय कण परीक्षण (एमटी):एमटी का प्रयोग फेरोमैग्नेटिक सामग्री में सतह और निकट-सतह दोषों का पता लगाने के लिए किया जाता है।यह विधि तब तक लागू नहीं हो सकती जब तक कि चुंबकीय सामग्री या कोटिंग न हो जो चुंबकीय हो सकें.
छिद्रण परीक्षण/रंग छिद्रण (पीटी):पीटी में वेल्ड की सतह पर एक डाई पेनेट्रेंट लगाने और फिर सतह को तोड़ने वाले दोषों को प्रकट करने के लिए अतिरिक्त डाई को हटाने शामिल हैं। यह विधि छोटे दरारों, छिद्रों और रिसाव का पता लगाने के लिए उपयोगी है।
एडी करंट परीक्षण (ईटी):ईटी टाइटेनियम जैसी प्रवाहकीय सामग्री में सतह और निकट-सतह दोषों का पता लगाने के लिए विद्युत चुम्बकीय प्रेरण का उपयोग करता है। यह संक्षारण, दरारों और सामग्री गुणों में भिन्नता का पता लगाने के लिए उपयोगी है।
ध्वनिक उत्सर्जन (एई):एई में तनाव के अधीन सामग्री से ध्वनिक उत्सर्जन की निगरानी करना शामिल है ताकि दरारें या रिसाव जैसे दोषों के संकेत देने वाले परिवर्तनों का पता लगाया जा सके। इसका उपयोग वेल्ड और बेस सामग्री दोनों के निरीक्षण के लिए किया जा सकता है4
6टाइटेनियम प्लेट फ्लैंग्स के विभिन्न चेहरे प्रकारः
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लैंज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज का सामना करने वाले प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
7टाइटेनियम प्लेट स्लिप ऑन फ्लैंज के पैकेज
