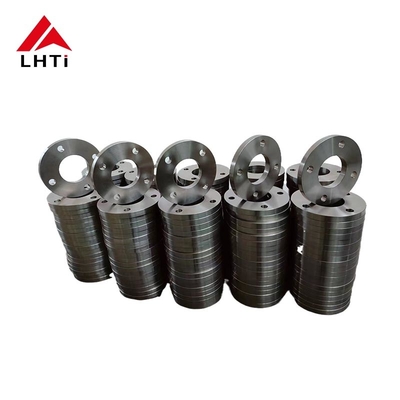

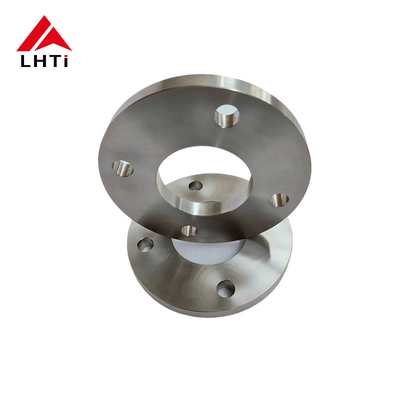

पीएन 40 टाइटेनियम स्लिप ऑन फ्लैंज EN1092-01 Gr1 Gr5 Gr7 SORF पाइपलाइन सिस्टम के लिए फ्लैंज पर स्लिप ओवरहेल्ड फेस
1. उत्पाद का परिचय EN1092-01 टाइटेनियम प्लेट फ्लैंज
प्लेट फ्लैंग्सएक प्रकार का फ्लैंज है जो सपाट, गोलाकार है, और आमतौर पर कार्बन स्टील, स्टेनलेस स्टील, या टाइटेनियम जैसी सामग्रियों से बना होता है। वे आमतौर पर पाइप सिस्टम, वाल्व,या दबाव वाहिकाओं के उद्घाटनप्लेट फ्लैंज की कुछ प्रमुख विशेषताएं और उपयोग इस प्रकार हैंः
प्लेट फ्लैंग्सएक सपाट, गोल आकार के बिना एक उठाया चेहरा या protrusions है। यह उन्हें आसान संरेखित करने के लिए और अनुप्रयोगों जहां सील एक पूर्ण चेहरे गास्केट का उपयोग करके प्राप्त किया जाता है के लिए उपयुक्त बनाता है।वे आवेदन के दबाव आवश्यकताओं के आधार पर विभिन्न मोटाई में आते हैं. मोटी प्लेट फ्लैंज उच्च दबावों को संभाल सकती है। प्लेट फ्लैंज को मानक आयामों जैसे बाहरी व्यास (OD), आंतरिक व्यास (ID), बोल्ट सर्कल व्यास (BCD),और बोल्ट छेद की संख्याये आयाम उद्योग मानकों जैसे ASME B16.5 या DIN मानकों के अनुरूप हैं।
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और क्रॉप प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
EN1092-01मानक में विभिन्न प्रकार के फ्लैंग्स शामिल हैं, जिनमें टाइटेनियम प्लेट फ्लैंग्स शामिल हैं, जो औद्योगिक पाइप सिस्टम में महत्वपूर्ण घटक हैं। यह मानक आयाम, सामग्री,और यूरोपीय पाइप सिस्टम में फ्लैंग्स के लिए तकनीकी आवश्यकताएंटाइटेनियम प्लेट फ्लैंग्स या तो एक ऊंचा चेहरा (आरएफ) या एक सपाट चेहरा (एफएफ) के साथ सपाट, गोल डिस्क हैं, जो सील सतह की जरूरतों के आधार पर चुने जाते हैं। वे पाइप, वाल्व, पंप,और अन्य उपकरण एकीकृत पाइप प्रणाली बनाने के लिएटाइटेनियम का उत्कृष्ट संक्षारण प्रतिरोध इन फ्लैंग्स को समुद्री और रासायनिक उद्योग जैसे संक्षारक वातावरण में अनुप्रयोगों के लिए आदर्श बनाता है।वे अपनी ताकत-से-वजन अनुपात और उच्च तापमान और क्रायोजेनिक अनुप्रयोगों दोनों के लिए उपयुक्तता के लिए मूल्यवान हैंविभिन्न पाइप व्यासों को समायोजित करने के लिए विभिन्न आकारों में उपलब्ध हैं, ये फ्लैंग्स पीएन 6, पीएन 10, पीएन 16, पीएन 25, पीएन 40, और पीएन 63 जैसे दबाव नामों का पालन करते हैं,विभिन्न उद्योगों में विभिन्न परिचालन आवश्यकताओं को पूरा करना.
EN1092-01 टाइटेनियम प्लेट फ्लैंजऔद्योगिक पाइप सिस्टम में एक महत्वपूर्ण घटक है, जिसे आयामों, सामग्रियों और तकनीकी विनिर्देशों के लिए यूरोपीय मानकों को पूरा करने के लिए डिज़ाइन किया गया है। ये फ्लैंज सपाट होते हैं,एक उठाया चेहरा (आरएफ) या फ्लैट चेहरा (एफएफ) के लिए विकल्प के साथ परिपत्र डिस्कवे पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ने के लिए उपयोग किए जाते हैं, जो एकीकृत पाइप नेटवर्क बनाते हैं।
2. EN1092-01 टाइटेनियम प्लेट फ्लैंज ग्रेड 1 ग्रेड 5 ग्रेड 7 के ग्रेड
ग्रेड 1 (वाणिज्यिक रूप से शुद्ध टाइटेनियम, सीपी टीआई):
ग्रेड 5 (Ti-6Al-4V):
ग्रेड 7 (Ti-0.2Pd):
टाइटेनियम का प्रत्येक ग्रेड अपने यांत्रिक गुणों, संक्षारण प्रतिरोध और विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्तता के आधार पर विशिष्ट लाभ प्रदान करता है।टाइटेनियम प्लेट फ्लैंज ग्रेड (जैसे ग्रेड 1) का चयन करते समय, ग्रेड 5 या ग्रेड 7), यह आवश्यक है कि परिचालन वातावरण, आवश्यक शक्ति,और प्रणाली में अन्य सामग्री के साथ संगतता इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए.
3.EN1092-01 PN40 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश
| डीएन | पाइप ओडी, ए | बाहर डायमट, डी | बोल्ट सर्कल का व्यास, K | बोल्ट होल का दीया, एल | बोल्ट की संख्या | बोल्ट का आकार | फ्लैंज की मोटाई, सी | उठाए हुए चेहरे का व्यास, d | उठाए हुए चेहरे की ऊंचाई, f1 | बोर व्यास,बी | ||
| श्रृंखला I | श्रृंखला II | श्रृंखला I | श्रृंखला II | |||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | एम12 | 14 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | एम12 | 14 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | एम12 | 16 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | एम12 | 16 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | एम16 | 18 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | एम16 | 18 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | एम16 | 20 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 185 | 145 | 18 | 8 | एम16 | 22 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | एम16 | 24 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 235 | 190 | 22 | 8 | एम20 | 26 | 162 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 270 | 220 | 26 | 8 | M24 | 28 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 300 | 250 | 26 | 8 | M24 | 30 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 375 | 320 | 30 | 12 | M27 | 36 | 285 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 450 | 385 | 33 | 12 | M30 | 42 | 345 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 515 | 450 | 33 | 16 | M30 | 52 | 410 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 580 | 510 | 36 | 16 | M33 | 58 | 465 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 660 | 585 | 39 | 16 | एम36 | 65 | 535 | 4 | 411 | 430 |
| 450 | 457 | 480 | 685 | 610 | 39 | 20 | एम36 | 66 | 560 | 4 | 462 | 484 |
| 500 | 508 | 530 | 755 | 670 | 42 | 20 | M39 | 72 | 615 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 890 | 795 | 48 | 20 | एम४५ | 84 | 735 | 5 | 616.5 | 634 |
4हम अनुप्रयोगों में टाइटेनियम प्लेट फ्लैंग्स क्यों चुनते हैं?
टाइटेनियम प्लेट फ्लैंग्सवे कई फायदे देते हैं जो उन्हें विभिन्न औद्योगिक अनुप्रयोगों में अत्यधिक वांछित बनाते हैं जहां प्रदर्शन और स्थायित्व महत्वपूर्ण हैं।
संक्षारण प्रतिरोध: टाइटेनियम प्लेट फ्लैंग्ससमुद्री जल, एसिड और क्लोराइड जैसे आक्रामक वातावरण में भी संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं।और अपतटीय तेल और गैस जहां संक्षारण प्रतिरोध महत्वपूर्ण है.
शक्ति-से-वजन अनुपातःटाइटेनियम में उच्च शक्ति-से-वजन अनुपात है, जिससे टाइटेनियम वेल्ड नेक फ्लैंग्स हल्के रहते हुए मजबूत और टिकाऊ होते हैं।यह उन अनुप्रयोगों में फायदेमंद है जहां शक्ति और प्रदर्शन को कम किए बिना वजन में कमी वांछनीय है.
उच्च तापमान प्रतिरोधः टाइटेनियम प्लेट फ्लैंग्सअपने यांत्रिक गुणों को खोने के बिना उच्च तापमान का सामना कर सकते हैं। वे उच्च तापमान पर अपनी ताकत और संक्षारण प्रतिरोध बनाए रखते हैं,उन्हें गर्मी और थर्मल साइकिल से जुड़े अनुप्रयोगों के लिए उपयुक्त बनाना.
जैव संगतताःटाइटेनियम जैव संगत और गैर विषैले है, जो टाइटेनियम वेल्ड गर्दन flanges चिकित्सा उपकरण, दवा विनिर्माण,और खाद्य प्रसंस्करण उद्योग जहां उत्पाद शुद्धता आवश्यक है.
दीर्घायु और स्थायित्व:टाइटेनियम अपने स्थायित्व और लंबे सेवा जीवन के लिए जाना जाता है। टाइटेनियम वेल्ड गर्दन flanges थकान, कटाव, और पहनने के लिए उत्कृष्ट प्रतिरोध प्रदर्शित करते हैं,समय के साथ रखरखाव और प्रतिस्थापन लागत में कमी में योगदान.
उत्कृष्ट सीलिंग गुण:टाइटेनियम वेल्ड नेक फ्लैंग्स की चिकनी सतह, जो कि अचार या मशीनिंग प्रक्रियाओं के माध्यम से प्राप्त की जाती है, गैस्केट या अन्य कनेक्टिंग घटकों के साथ बेहतर सील करने की अनुमति देती है।यह रिसाव को रोकने में मदद करता है और महत्वपूर्ण अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है.
अन्य धातुओं के साथ संगतताः टाइटेनियम प्लेट फ्लैंजइसे आसानी से वेल्डेड या अन्य धातुओं जैसे स्टेनलेस स्टील या कार्बन स्टील के साथ जोड़ा जा सकता है, जिससे डिजाइन में बहुमुखी प्रतिभा और मौजूदा प्रणालियों के साथ संगतता की अनुमति मिलती है।
5टाइटेनियम प्लेट फ्लैंग्स के विभिन्न चेहरे प्रकारः
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लैंज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज का सामना करने वाले प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
6टाइटेनियम फ्लैंग्स के सामान्य मानक
| उत्पाद का नाम | टाइटेनियम के फ्लैंग्स |
|---|---|
| आकार सीमा | 1/2′′ (15NB) से 48′′ (1200NB) |
| वर्ग/दबाव रेटिंग | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 आदि |
| मानक / आयाम | ANSI/ASME B16.5, B16.47 श्रृंखला A & B, B16.48, BS4504, BS10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-31, एपीआई7एस-15, एपीआई7एस-43, एपीआई605 |
| फ्ल्यांज फेस के प्रकार / कनेक्शन का प्रकार | फ्लैट फेस फ्लैंज (एफएफ), राइज्ड फेस फ्लैंज (आरएफ), रिंग ज्वाइंट फ्लैंज (आरटीजे), लैप ज्वाइंट फ्लैंज, पुरुष और महिला फ्लैंज (एम एंड एफ), बड़ी और छोटी जीभ और ग्रूव फ्लैंज (टी एंड जी) |
| आयाम | एएनएसआई बी165, ANSI B16.47 सीरीज A और B, ASA, API-605, MSS SP44, AWWA, कस्टम ड्राइंग |
| कस्टम डिज़ाइन | आपके चित्र के अनुसार AS, BS, ANSI, DIN, JIS बराबर और घटाव विन्यास |
| सामग्री परीक्षण प्रमाणपत्र (MTC) | एन 10204 3.2 और एन 10204 3 के अनुसार1, NACE MR0175, NACE MR0103 को प्रमाणित करने वाले परीक्षण प्रमाणपत्र |
| परीक्षण प्रमाणपत्र | 100% रेडियोग्राफी परीक्षण रिपोर्ट, EN 10204/3.1B, कच्चे माल का प्रमाण पत्र, तीसरे पक्ष के निरीक्षण रिपोर्ट, आदि |
| परीक्षण | हाइड्रोस्टैटिक टेस्टिंग मशीन, डायरेक्ट रीडिंग स्पेक्ट्रोग्राफ, यूआई ट्रासोनिक दोष डिटेक्टर, एक्स-रे डिटेक्टर, चुंबकीय कण डिटेक्टर |
| उपकरण/मशीन | प्रेस मशीन, पुशिंग मशीन, बेंडिंग मशीन, सैंड-ब्लास्टिंग मशीन, इलेक्ट्रिक ब्वेलिंग मशीन आदि। |
| कोटिंग | जंगरोधी पेंट, तेल काली पेंट, पीला पारदर्शी, जिंक लेपित, ठंडा और गर्म डुबकी जस्ती |
| उत्पत्ति | भारत / अमेरिका / जापान / पश्चिम यूरोप / कोरिया |
| अनुप्रयोग/उपयोग | अपतटीय, तेल क्षेत्र, जहाज निर्माण, जल प्रणाली, प्राकृतिक गैस, पाइप परियोजनाएं, विद्युत ऊर्जा आदि। |
| शीर्ष निर्यात नेटवर्क | संयुक्त राज्य अमेरिका, यूके, कतर, मैक्सिको, नाइजीरिया, सऊदी अरब, कुवैत, ईरान, कजाकिस्तान, बहरीन, वियतनाम, इंडोनेशिया, नॉर्वे, घाना, कोलंबिया, अजरबैजान, लीबिया। |
