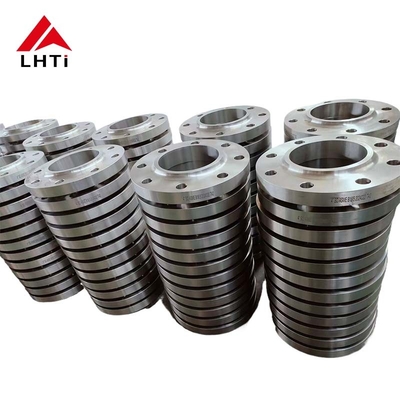

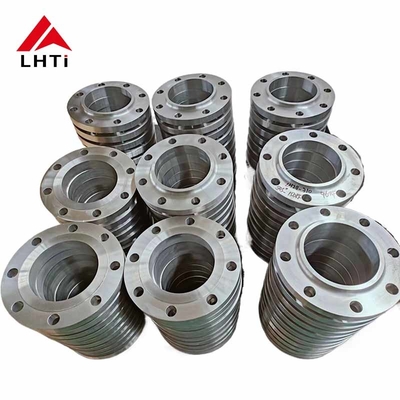

EN1092-01 तेल और गैस उद्योग के लिए टाइटेनियम प्लेट स्लिप ऑन फ्लैंज Gr1 Gr2 Gr5 Gr7 फ्लैंज पाइप प्लेट PN 16
1. उत्पाद का परिचय En1092-01 टाइटेनियम प्लेट फ्लैंज
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
EN1092-01मानक में विभिन्न प्रकार के फ्लैंग्स शामिल हैं, जिनमें टाइटेनियम प्लेट फ्लैंग्स शामिल हैं, जो औद्योगिक पाइप सिस्टम में महत्वपूर्ण घटक हैं। यह मानक आयाम, सामग्री,और यूरोपीय पाइप सिस्टम में फ्लैंग्स के लिए तकनीकी आवश्यकताएंटाइटेनियम प्लेट फ्लैंग्स या तो एक ऊंचा चेहरा (आरएफ) या एक सपाट चेहरा (एफएफ) के साथ सपाट, गोल डिस्क हैं, जो सील सतह की जरूरतों के आधार पर चुने जाते हैं। वे पाइप, वाल्व, पंप,और अन्य उपकरण एकीकृत पाइप प्रणाली बनाने के लिएटाइटेनियम का उत्कृष्ट संक्षारण प्रतिरोध इन फ्लैंग्स को समुद्री और रासायनिक उद्योग जैसे संक्षारक वातावरण में अनुप्रयोगों के लिए आदर्श बनाता है।वे अपनी ताकत-से-वजन अनुपात और उच्च तापमान और क्रायोजेनिक अनुप्रयोगों दोनों के लिए उपयुक्तता के लिए मूल्यवान हैंविभिन्न पाइप व्यासों को समायोजित करने के लिए विभिन्न आकारों में उपलब्ध हैं, ये फ्लैंग्स पीएन 6, पीएन 10, पीएन 16, पीएन 25, पीएन 40, और पीएन 63 जैसे दबाव नामों का पालन करते हैं,विभिन्न उद्योगों में विभिन्न परिचालन आवश्यकताओं को पूरा करना.
EN1092-01 टाइटेनियम प्लेट फ्लैंजऔद्योगिक पाइप सिस्टम में एक महत्वपूर्ण घटक है, जिसे आयामों, सामग्रियों और तकनीकी विनिर्देशों के लिए यूरोपीय मानकों को पूरा करने के लिए डिज़ाइन किया गया है। ये फ्लैंज सपाट होते हैं,एक उठाया चेहरा (आरएफ) या फ्लैट चेहरा (एफएफ) के लिए विकल्प के साथ परिपत्र डिस्कवे पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ने के लिए उपयोग किए जाते हैं, जो एकीकृत पाइप नेटवर्क बनाते हैं।
EN1092-01 टाइटेनियम प्लेट फ्लैंग्स की मुख्य विशेषताओं में शामिल हैंः
संक्षारण प्रतिरोधः संक्षारण के प्रति टाइटेनियम का असाधारण प्रतिरोध समुद्री, रासायनिक प्रसंस्करण और अन्य कठोर परिस्थितियों सहित संक्षारक वातावरण में स्थायित्व सुनिश्चित करता है।
शक्ति-से-वजन अनुपातः टाइटेनियम अपने हल्के वजन के सापेक्ष उच्च शक्ति प्रदान करता है, संरचनात्मक अखंडता से समझौता किए बिना समग्र प्रणाली वजन को कम करने में योगदान देता है।
तापमान सहिष्णुताः ये फ्लैंज उच्च और निम्न तापमान दोनों का सामना कर सकते हैं, जिससे वे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं।
EN1092-01 टाइटेनियम प्लेट फ्लैंग्सविभिन्न पाइप व्यास के लिए विभिन्न आकारों में उपलब्ध हैं और विभिन्न दबाव स्तरों के लिए नामित हैं (PN 6, PN 10, PN 16, PN 25, PN 40, PN 63)विभिन्न परिचालन आवश्यकताओं के साथ संगतता सुनिश्चित करनाउनका व्यापक रूप से एयरोस्पेस, समुद्री, रासायनिक, चिकित्सा और अन्य उद्योगों में उपयोग किया जाता है जहां चुनौतीपूर्ण परिस्थितियों में विश्वसनीयता और प्रदर्शन महत्वपूर्ण हैं।
2. EN1092-01 टाइटेनियम प्लेट फ्लैंज के ग्रेड
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जो इसे उच्च फ्रैक्चर कठोरता और बेहतर लचीलापन के लिए बेहतर बनाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.DIN2501 PN16 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश
| डीएन | पाइप ओडी, ए | बाहर डायमट, डी | बोल्ट सर्कल का व्यास, K | बोल्ट होल का दीया, एल | बोल्ट की संख्या | बोल्ट का आकार | फ्लैंज की मोटाई, सी | उठाए हुए चेहरे का व्यास, d | उठाए हुए चेहरे की ऊंचाई, f1 | बोर व्यास,बी | ||
| श्रृंखला I | श्रृंखला II | श्रृंखला I | श्रृंखला II | |||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | एम12 | 14 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | एम12 | 14 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | एम12 | 16 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | एम12 | 16 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | एम16 | 18 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | एम16 | 18 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | एम16 | 20 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 185 | 145 | 18 | 8 | एम16 | 20 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | एम16 | 20 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | एम16 | 22 | 158 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | एम16 | 22 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | एम20 | 24 | 212 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | एम20 | 26 | 268 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 405 | 355 | 26 | 12 | M24 | 29 | 320 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 460 | 410 | 26 | 12 | M24 | 32 | 378 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 520 | 470 | 26 | 16 | M24 | 35 | 438 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 580 | 525 | 30 | 16 | M27 | 38 | 490 | 4 | 411 | 430 |
| 450 | 457 | 480 | 640 | 585 | 30 | 20 | M27 | 42 | 550 | 4 | 462 | 484 |
| 500 | 508 | 530 | 715 | 650 | 33 | 20 | M30 | 46 | 610 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 840 | 770 | 36 | 20 | M33 | 55 | 725 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 910 | 840 | 36 | 24 | M33 | 63 | 795 | 5 | 715 | 724 |
| 800 | 813 | 820 | 1025 | 950 | 39 | 24 | एम36 | 74 | 900 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1125 | 1050 | 39 | 28 | एम36 | 82 | 1000 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1255 | 1170 | 42 | 28 | M39 | 90 | 1115 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1485 | 1390 | 48 | 32 | एम४५ | 95 | 1330 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1685 | 1590 | 48 | 36 | एम४५ | 103 | 1530 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1930 | 1820 | 56 | 40 | M52 | 115 | 1750 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2130 | 2020 | 56 | 44 | M52 | 126 | 1950 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2345 | 2230 | 62 | 48 | M56 | 138 | 2150 | 5 | 2036 | 2024 |
4टाइटेनियम प्लेट फ्लैंग्स के विभिन्न प्रकार के चेहरे:
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लैंज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज का सामना करने वाले प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
5टाइटेनियम प्लेट फ्लैंग्स प्रमाणपत्रः
टाइटेनियम प्लेट फ्लैंग्स आमतौर पर विभिन्न अंतरराष्ट्रीय मानकों का पालन करते हैं और गुणवत्ता और सुरक्षा आवश्यकताओं के अनुपालन को सुनिश्चित करने के लिए प्रमाणन की आवश्यकता हो सकती है।टाइटेनियम प्लेट फ्लैंग्स के लिए सामान्य प्रमाणपत्रों में शामिल हैं:
सामग्री प्रमाणपत्र:ये उपयोग किए जाने वाले टाइटेनियम की संरचना और गुणों को प्रमाणित करते हैं, यह सुनिश्चित करते हैं कि यह शुद्धता, यांत्रिक गुणों और संक्षारण प्रतिरोध के लिए ASTM या EN आवश्यकताओं जैसे विशिष्ट मानकों को पूरा करता है।
आयाम प्रमाणपत्रःये प्रमाणित करते हैं कि फ्लेन्ज EN1092-01 या ASME B16 जैसे मानकों के अनुसार सटीक आयामी विनिर्देशों को पूरा करते हैं।5, यह सुनिश्चित करना कि वे पाइप सिस्टम के भीतर फिट और सही ढंग से काम करते हैं।
प्रेशर रेटिंग प्रमाणपत्रःइनसे पुष्टि होती है कि फ्लैंग्स का परीक्षण किया गया है और विशिष्ट दबाव स्तरों, जैसे कि पीएन 6, पीएन 10, पीएन 16, आदि या एएसएमई मानकों के अनुसार एएनएसआई वर्ग रेटिंग का सामना करने के लिए रेटेड किया गया है।
गुणवत्ता प्रबंधन प्रणाली प्रमाणपत्रःजैसे कि आईएसओ 9001, जो यह सुनिश्चित करता है कि निर्माता ने एक गुणवत्ता प्रबंधन प्रणाली लागू की है और इसे बनाए रखता है जो स्थिरता और गुणवत्ता आश्वासन के लिए अंतर्राष्ट्रीय मानकों को पूरा करता है।
परीक्षण प्रमाणपत्रःइनमें गैर-विनाशकारी परीक्षण (एनडीटी) विधियों जैसे अल्ट्रासोनिक परीक्षण (यूटी), रेडियोग्राफिक परीक्षण (आरटी), या डाई पेनेट्रेंट परीक्षण (पीटी) के लिए प्रमाण पत्र शामिल हो सकते हैं।वेल्ड्स और समग्र निर्माण की अखंडता सुनिश्चित करना.
संक्षारण प्रतिरोध प्रमाणपत्रःविशेष रूप से टाइटेनियम के लिए प्रासंगिक, ये सामग्री के विशिष्ट संक्षारक वातावरण, जैसे समुद्री पानी या रासायनिक जोखिम के प्रतिरोध को प्रदर्शित कर सकते हैं।
6टाइटेनियम फ्लैंग्स के सामान्य मानक
