| ब्रांड नाम: | LHTi,China |
| मॉडल संख्या: | टाइटेनियम प्लेट सिप ऑन फ्लैंज |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

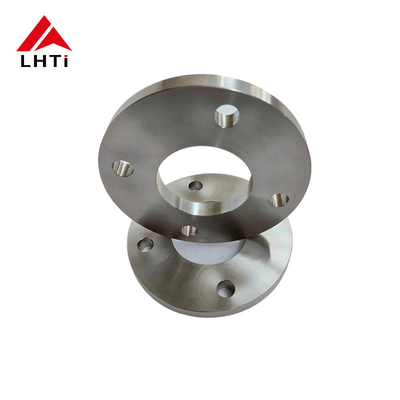

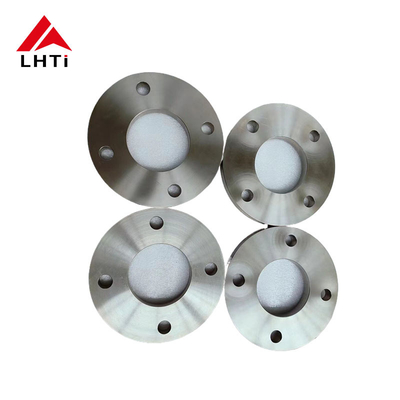

EN1092-01 टाइटेनियम फ्लैंज प्लेट फ्लैंज Gr2 Gr7 PN6 फ्लैंज पाइप फ्लैंज प्लेट तेल और गैस उद्योग के लिए
1. उत्पाद का परिचय En1092-01 टाइटेनियम प्लेट फ्लैंज
टाइटेनियम के फ्लैंग्स,टाइटेनियम मिश्र धातु से निर्मित, अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और क्रॉप प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
मानक EN1092-01 विभिन्न प्रकार के फ्लैंग्स को शामिल करता है, जिसमें टाइटेनियम प्लेट फ्लैंग्स शामिल हैं, जो औद्योगिक पाइप सिस्टम में महत्वपूर्ण घटक हैं। यह मानक आयामों को निर्दिष्ट करता है,सामग्री, और यूरोपीय पाइप सिस्टम के भीतर फ्लैंग्स के लिए तकनीकी आवश्यकताएं। टाइटेनियम प्लेट फ्लैंग्स एक समतल, गोल डिस्क होते हैं जिसमें या तो एक ऊंचा चेहरा (RF) या एक समतल चेहरा (FF) होता है,सीलिंग सतह की जरूरतों के आधार पर चुना गयावे एकीकृत पाइपिंग प्रणाली बनाने के लिए पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ने के लिए कार्य करते हैं।टाइटेनियम का उत्कृष्ट संक्षारण प्रतिरोध इन फ्लैंग्स को समुद्री और रासायनिक उद्योग जैसे संक्षारक वातावरण में अनुप्रयोगों के लिए आदर्श बनाता हैवे उच्च तापमान और क्रायोजेनिक अनुप्रयोगों दोनों के लिए अपनी ताकत-से-वजन अनुपात और उपयुक्तता के लिए मूल्यवान हैं। विभिन्न पाइप व्यास को समायोजित करने के लिए विभिन्न आकारों में उपलब्ध हैं,ये फ्लैंग्स पीएन 6 जैसे दबाव के नामों का पालन करते हैं, PN 10, PN 16, PN 25, PN 40, और PN 63, विभिन्न उद्योगों में विभिन्न परिचालन आवश्यकताओं को पूरा करते हैं।
2. EN1092-01 टाइटेनियम प्लेट फ्लैंज के ग्रेड
वाणिज्यिक रूप से शुद्ध टाइटेनियम:
टाइटेनियम मिश्र धातुः
3.DIN2501 PN6 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश
| डीएन | पाइप ओडी, ए | बाहर डायमट, डी | बोल्ट सर्कल का व्यास, K | बोल्ट होल का दीया, एल | बोल्ट की संख्या | बोल्ट का आकार | फ्लैंज की मोटाई, सी | उठाए हुए चेहरे का व्यास, d | उठाए हुए चेहरे की ऊंचाई, f1 | बोर व्यास,बी | ||
| श्रृंखला I | श्रृंखला II | श्रृंखला I | श्रृंखला II | |||||||||
| 10 | 17.2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 35 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 40 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 90 | 65 | 11 | 4 | M10 | 14 | 50 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 60 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | एम12 | 16 | 70 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 130 | 100 | 14 | 4 | एम12 | 16 | 80 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 140 | 110 | 14 | 4 | एम12 | 16 | 90 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 160 | 130 | 14 | 4 | एम12 | 16 | 110 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 190 | 150 | 18 | 4 | एम16 | 18 | 128 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 210 | 170 | 18 | 4 | एम16 | 18 | 148 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 240 | 200 | 18 | 8 | एम16 | 20 | 178 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 265 | 225 | 18 | 8 | एम16 | 20 | 202 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 320 | 280 | 18 | 8 | एम16 | 22 | 258 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 375 | 335 | 18 | 12 | एम16 | 24 | 312 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 440 | 395 | 22 | 12 | एम20 | 24 | 365 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 490 | 445 | 22 | 12 | एम20 | 26 | 415 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 540 | 495 | 22 | 16 | एम20 | 28 | 455 | 4 | 411 | 430 |
| 450 | 457 | 480 | 595 | 550 | 22 | 16 | एम20 | 30 | 520 | 4 | 462 | 484 |
| 500 | 508 | 530 | 645 | 600 | 22 | 20 | एम20 | 30 | 570 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 755 | 705 | 26 | 20 | M24 | 32 | 670 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 860 | 810 | 26 | 24 | M24 | 40 | 775 | 5 | 715 | 724 |
| 800 | 813 | 820 | 975 | 920 | 30 | 24 | M27 | 44 | 880 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1075 | 1020 | 30 | 24 | M27 | 48 | 980 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1175 | 1120 | 30 | 28 | M27 | 52 | 1080 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 60 | 1295 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1630 | 1560 | 36 | 36 | M33 | 72 | 1510 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1830 | 1760 | 36 | 40 | M33 | 80 | 1710 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2045 | 1970 | 39 | 44 | एम36 | 88 | 1920 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2265 | 2180 | 42 | 48 | M39 | 96 | 2125 | 5 | 2036 | 20 |
4हम अनुप्रयोगों में टाइटेनियम प्लेट फ्लैंग्स क्यों चुनते हैं?
टाइटेनियम प्लेट स्लिप-ऑन फ्लैंग्सविभिन्न अनुप्रयोगों के लिए मुख्य रूप से उनके असाधारण संक्षारण प्रतिरोध और शक्ति-से-वजन अनुपात के कारण चुना जाता है। ये फ्लैंग्स उन वातावरणों के लिए आदर्श हैं जहां एसिड, क्षार,समुद्री जल, और अन्य संक्षारक पदार्थों के लिए महत्वपूर्ण है।टाइटेनियम की उच्च शक्ति अपने वजन के सापेक्ष इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां संरचनात्मक अखंडता से समझौता किए बिना वजन को कम करने के लिए आवश्यक हैयह विशेषता विशेष रूप से एयरोस्पेस, समुद्री, रासायनिक प्रसंस्करण और चिकित्सा जैसे उद्योगों में फायदेमंद है।जहां कठोर परिस्थितियों में स्थायित्व और प्रदर्शन दोनों ही सर्वोपरि हैंइसके अतिरिक्त, टाइटेनियम प्लेट स्लिप-ऑन फ्लैंग्स EN1092-01 मानकों के अनुरूप हैं, जो यूरोपीय पाइप सिस्टम में संगतता और विश्वसनीयता सुनिश्चित करते हैं।
फ्लैंग्स पर टाइटेनियम प्लेट स्लिपविभिन्न उद्योगों में मुख्य रूप से उनके अद्वितीय गुणों और लाभों के कारण चुने जाते हैं जो उन्हें विशिष्ट अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां अन्य सामग्री प्रभावी रूप से प्रदर्शन नहीं कर सकती हैं।
टाइटेनियम में उच्च शक्ति-से-वजन अनुपात होता है, जिससे यह स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातु जैसे कई अन्य धातुओं से काफी मजबूत होता है जबकि यह बहुत हल्का होता है।यह गुण एयरोस्पेस में महत्वपूर्ण है, समुद्री और ऑटोमोबाइल उद्योग जहां वजन की बचत महत्वपूर्ण है।
टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा प्रत्यारोपण जैसे कि ऑर्थोपेडिक प्रत्यारोपण और सर्जिकल उपकरणों के लिए आदर्श है।यह मानव शरीर के साथ अच्छी तरह से एकीकृत होता है और प्रतिकूल प्रतिक्रियाओं के जोखिम को कम करता है.
टाइटेनियम उच्च तापमान पर अपने यांत्रिक गुणों को बरकरार रखता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां थर्मल स्थिरता की आवश्यकता होती है।इसमें उच्च ताप से संबंधित वायु अंतरिक्ष घटक और औद्योगिक प्रक्रियाएं शामिल हैं।.
टाइटेनियम में थर्मल विस्तार का एक कम गुणांक होता है, जो स्टेनलेस स्टील के समान होता है। यह गुण विभिन्न तापमान स्थितियों में आयामी स्थिरता बनाए रखने में मदद करता है,महत्वपूर्ण अनुप्रयोगों में विश्वसनीयता सुनिश्चित करना.
टाइटेनियम कठोर परिचालन स्थितियों में भी अपने स्थायित्व और लंबे जीवन के लिए जाना जाता है।अन्य सामग्रियों की तुलना में इसकी उच्च प्रारंभिक लागत के बावजूद.
टाइटेनियम प्लेट फ्लैंग्स को उन उद्योगों में पसंद किया जाता है जहां उनके गुणों का अद्वितीय संयोजन आवश्यक है, जैसे एयरोस्पेस, रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्र और अपतटीय तेल रिग।
5टाइटेनियम फ्लैंग्स के सामान्य मानक
| उत्पाद का नाम | टाइटेनियम के फ्लैंग्स |
|---|---|
| आकार सीमा | 1/2′′ (15NB) से 48′′ (1200NB) |
| वर्ग/दबाव रेटिंग | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 आदि |
| मानक / आयाम | ANSI/ASME B16.5, B16.47 श्रृंखला A & B, B16.48, BS4504, BS10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-31, एपीआई7एस-15, एपीआई7एस-43, एपीआई605 |
| फ्ल्यांज फेस के प्रकार / कनेक्शन का प्रकार | फ्लैट फेस फ्लैंज (एफएफ), राइज्ड फेस फ्लैंज (आरएफ), रिंग ज्वाइंट फ्लैंज (आरटीजे), लैप ज्वाइंट फ्लैंज, पुरुष और महिला फ्लैंज (एम एंड एफ), बड़ी और छोटी जीभ और ग्रूव फ्लैंज (टी एंड जी) |
| आयाम | एएनएसआई बी165, ANSI B16.47 सीरीज A और B, ASA, API-605, MSS SP44, AWWA, कस्टम ड्राइंग |
| कस्टम डिज़ाइन | आपके चित्र के अनुसार AS, BS, ANSI, DIN, JIS बराबर और घटाव विन्यास |
| सामग्री परीक्षण प्रमाणपत्र (MTC) | एन 10204 3.2 और एन 10204 3 के अनुसार1, NACE MR0175, NACE MR0103 को प्रमाणित करने वाले परीक्षण प्रमाणपत्र |
| परीक्षण प्रमाणपत्र | 100% रेडियोग्राफी परीक्षण रिपोर्ट, EN 10204/3.1B, कच्चे माल का प्रमाण पत्र, तीसरे पक्ष के निरीक्षण रिपोर्ट, आदि |
| परीक्षण | हाइड्रोस्टैटिक टेस्टिंग मशीन, डायरेक्ट रीडिंग स्पेक्ट्रोग्राफ, यूआई ट्रासोनिक दोष डिटेक्टर, एक्स-रे डिटेक्टर, चुंबकीय कण डिटेक्टर |
| उपकरण/मशीन | प्रेस मशीन, पुशिंग मशीन, बेंडिंग मशीन, सैंड-ब्लास्टिंग मशीन, इलेक्ट्रिक ब्वेलिंग मशीन आदि। |
| कोटिंग | जंगरोधी पेंट, तेल काली पेंट, पीला पारदर्शी, जिंक लेपित, ठंडा और गर्म डुबकी जस्ती |
| उत्पत्ति | भारत / अमेरिका / जापान / पश्चिम यूरोप / कोरिया |
| अनुप्रयोग/उपयोग | अपतटीय, तेल क्षेत्र, जहाज निर्माण, जल प्रणाली, प्राकृतिक गैस, पाइप परियोजनाएं, विद्युत ऊर्जा आदि। |
| शीर्ष निर्यात नेटवर्क | संयुक्त राज्य अमेरिका, यूके, कतर, मैक्सिको, नाइजीरिया, सऊदी अरब, कुवैत, ईरान, कजाकिस्तान, बहरीन, वियतनाम, इंडोनेशिया, नॉर्वे, घाना, कोलंबिया, अजरबैजान, लीबिया। |
6टाइटेनियम प्लेट फ्लैंग्स के अनुप्रयोग:
टाइटेनियम प्लेट फ्लैंग्सकई उद्योगों में विभिन्न अनुप्रयोगों को खोजने के लिए, पाइप सिस्टम में महत्वपूर्ण भूमिकाओं के लिए अपने अद्वितीय गुणों का लाभ उठाते हुएः
रासायनिक प्रसंस्करण:टाइटेनियम का असाधारण संक्षारण प्रतिरोध प्लेट फ्लैंग्स को रासायनिक संयंत्रों में संक्षारक रसायनों और एसिड को संभालने के लिए आदर्श बनाता है।
समुद्री उद्योग:समुद्री जल के संक्षारण के प्रतिरोध के कारण, टाइटनियम प्लेट फ्लैंग्स का उपयोग जहाज निर्माण और अपतटीय प्लेटफार्मों में किया जाता है।
एयरोस्पेसटाइटेनियम का उच्च शक्ति-से-वजन अनुपात एयरोस्पेस अनुप्रयोगों में फायदेमंद है, जहां संरचनात्मक अखंडता बनाए रखते हुए वजन को कम करना महत्वपूर्ण है।
चिकित्सा उपकरण:टाइटेनियम की जैव संगतता और शरीर के तरल पदार्थों के प्रतिरोध इसे चिकित्सा उपकरणों और प्रत्यारोपण के लिए उपयुक्त बनाते हैं।
तेल और गैसःपाइपलाइनों और रिफाइनरियों में उपयोग किया जाता है जहां संक्षारण और उच्च तापमान के प्रतिरोध की आवश्यकता होती है।
खाद्य और पेय पदार्थःटाइटेनियम की निष्क्रियता इसे खाद्य-ग्रेड सामग्री और पेय पदार्थों को संभालने के लिए उपयुक्त बनाती है।
विद्युत उत्पादन:बिजली संयंत्रों में अनुप्रयोग जहां उच्च तापमान और संक्षारक वातावरण के प्रतिरोध आवश्यक है।
